复古木质轮架老式前膛火炮结构

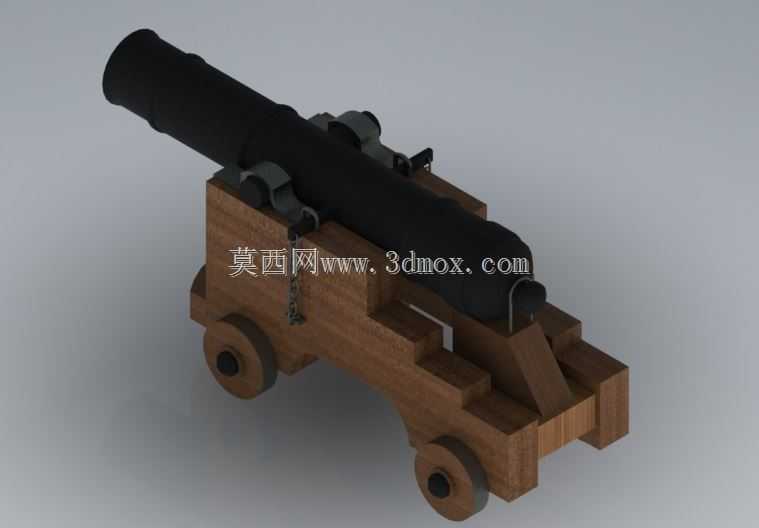

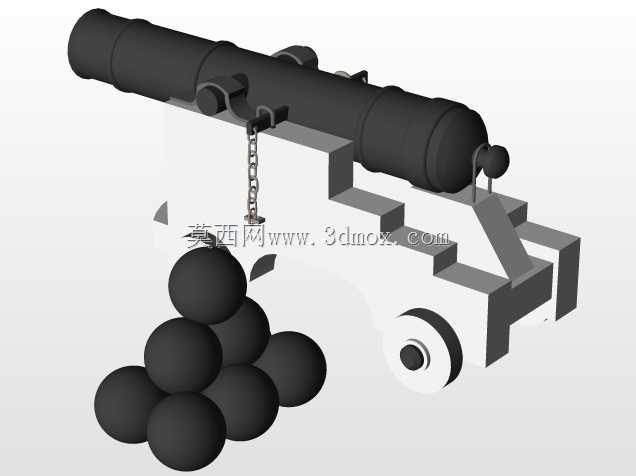

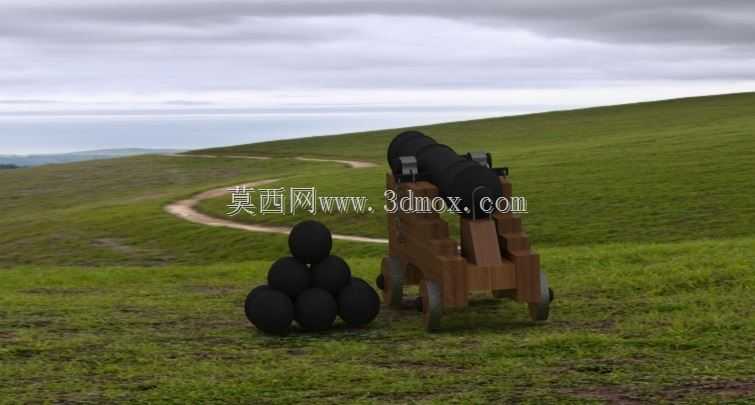

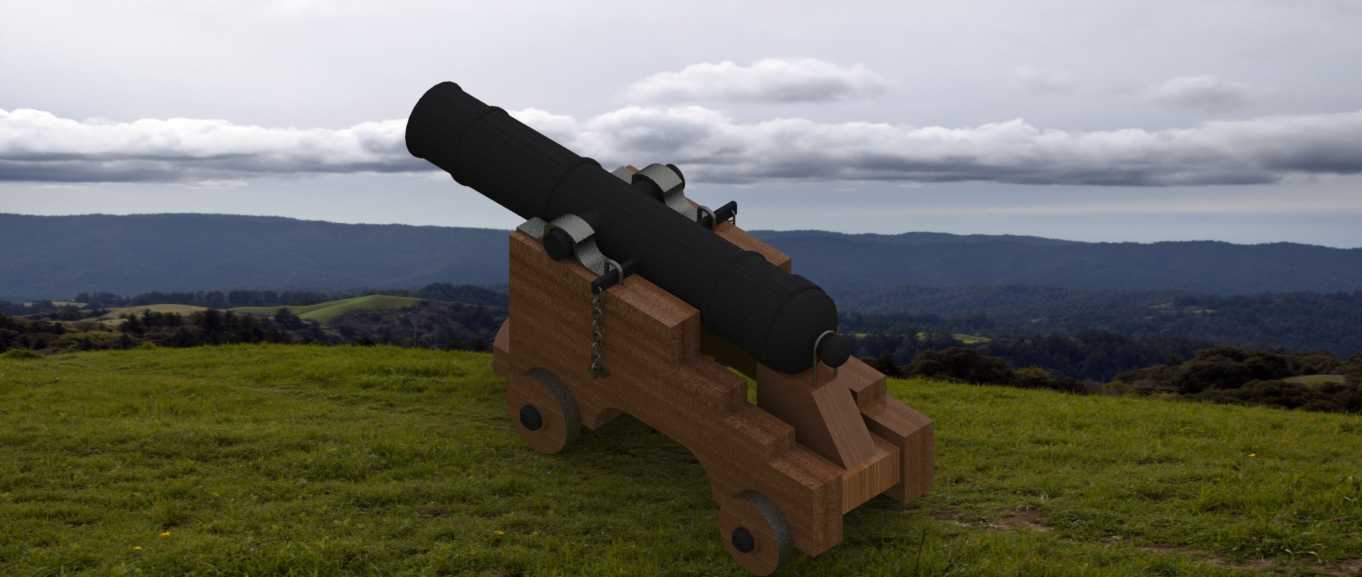

这类老式前膛火炮的三维结构设计，常应用于历史场景复原展陈、仿古文创道具开发、近代兵器教学演示等场景，区别于现代制式火炮，其结构完全遵循古法制式的力学逻辑，没有复杂的反后坐装置，全靠厚重的木质炮架抵消发射时的后坐冲量。从实际用途来看，这类旧式火炮多应用于近代要塞防御、旧式水师战船配装，或是作为礼仪鸣放用炮，整体结构没有精密的观瞄组件，靠炮身的俯仰角度调整结合经验完成射向校准。从功能特性上拆解，整炮分为金属炮身与木质炮架两大部分，炮身采用前粗后细的锥筒结构，炮尾处加厚处理以承受发射时的膛压，炮身外壁铸有两道炮耳轴，直接卡接在炮架的木质支座上，作为俯仰转动的铰接支点；炮架采用硬木榫接结构，两侧的侧板承托炮身重量，下方搭配四个实心木质轮缘的行走轮，轮轴直接贯穿两侧侧板，既满足短距离人力拖行的移动需求，也能在发射时通过轮体的小幅后移缓冲冲击力，炮架前端设置的支撑木墩在发射时落地，抵消炮身的前倾力矩，避免整炮移位。设计这类结构时，首先要明确炮身与炮架的安装边界：炮耳轴的中心高度要匹配炮架支座的开槽尺寸，保证炮身俯仰时不会与木质构件发生干涉，轮距的设置要兼顾稳定性与通行性，避免过窄导致侧翻、过宽影响狭窄区域的转运；炮架的所有榫接位置都要预留足够的结构余量，硬木构件的厚度要能承受炮身重量与发射冲击力，避免出现结构断裂。建模时先从炮身的回转特征入手，先绘制炮身的轴向截面草图，通过回转命令生成炮身基体，再细化炮尾的加厚段、炮口的加厚圈以及耳轴的凸台结构，对炮身外表面做旧化的纹理处理，还原古旧金属的粗糙质感；之后处理木质炮架部分，先搭建两侧侧板的轮廓草图，通过拉伸生成侧板基体，再依次绘制炮身支座的垫块、轮轴的安装孔、前端支撑墩的结构，通过装配约束将炮耳轴与炮架支座的铰接孔配合，保证炮身可绕轴实现俯仰转动，再装配行走轮组件，给木质构件添加木纹材质，区分不同构件的材质质感，最后校验所有运动部件的干涉情况，调整炮身俯仰的极限角度，保证结构动作符合实际使用逻辑。
