背驮式外置储液罐汽车减震阻尼器结构

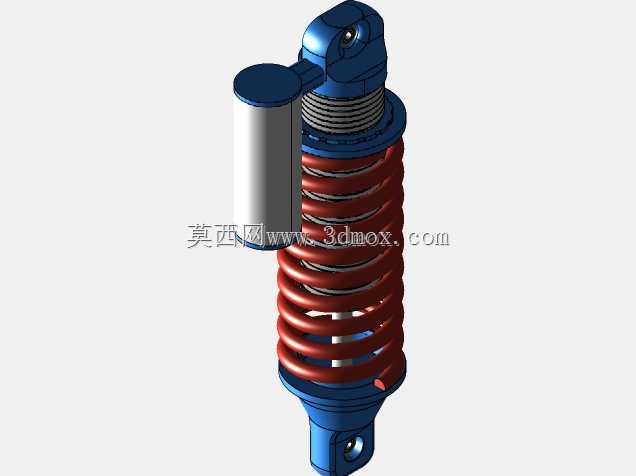

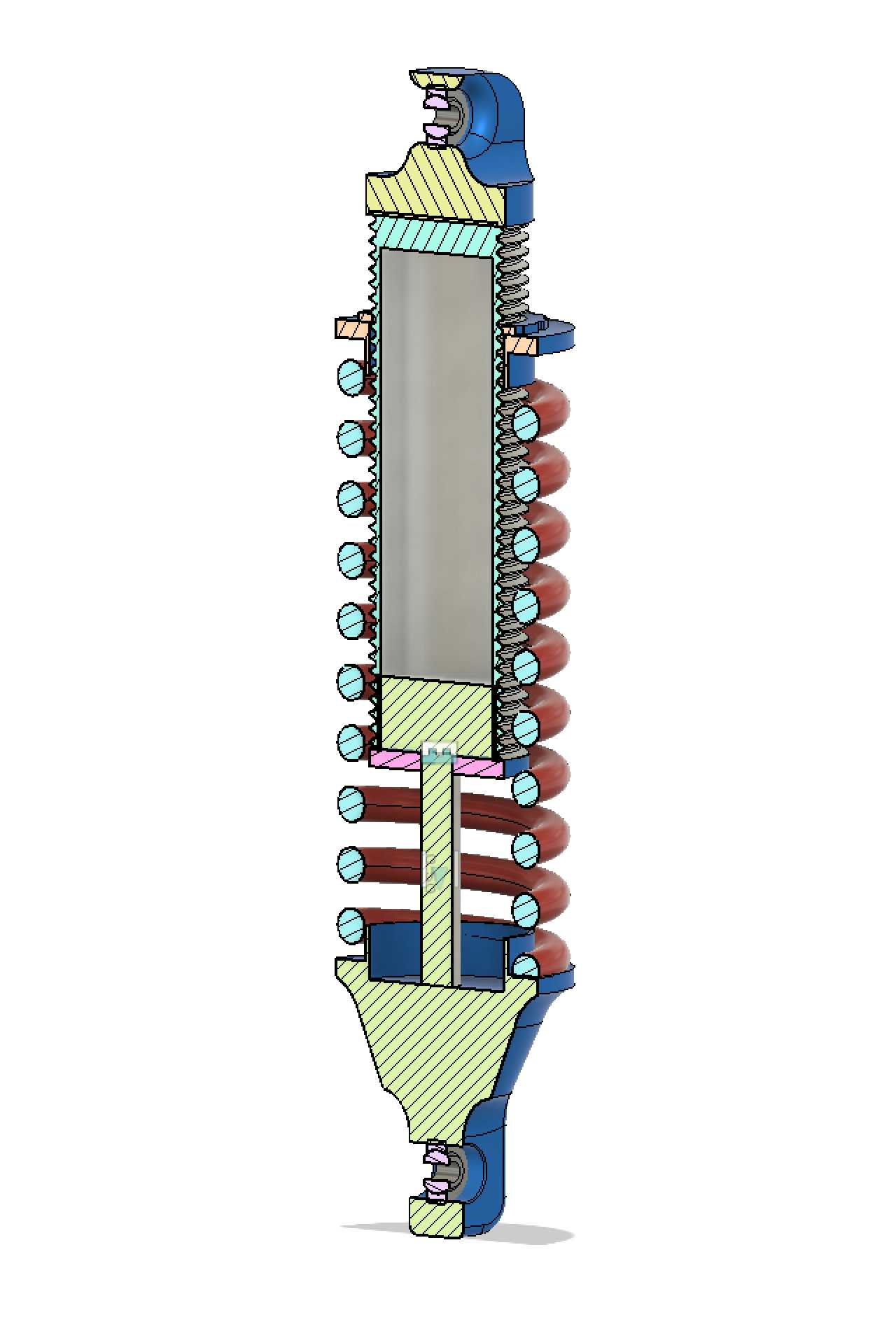

做底盘悬架件建模的时候，最先要卡的是整车布置给的安装边界，上下吊耳的中心距、安装孔位的同轴度公差必须先在草图里锁死，不然后续做运动仿真的时候很容易出现干涉。这个带外置储液罐的阻尼减震器，主要用在性能取向的乘用车或者越野车型的悬架系统里，相比普通内嵌储液腔的减震器，外置背驮的储液罐能容纳更多液压油，长距离颠簸工况下油液不容易因为持续做功升温出现阻尼热衰减，连续过非铺装路面的时候缓冲表现更稳定。建模的时候先从核心的阻尼活塞杆开始做，先画活塞杆的光轴段，再做上端的吊耳安装位，要预留出和上支座连接的衬套安装空间，下端的吊耳要对应转向节或者下摆臂的安装接口，孔径和端面贴合尺寸要和实车安装点完全匹配。之后做工作缸筒部分，缸筒和活塞杆的配合间隙要按液压件的密封要求留量，不能直接做零配合，不然实际装配的时候密封圈会装不进去。外面的螺旋弹簧要先算好刚度对应的线径、中径和有效圈数，用螺旋线扫描出簧丝之后，两端的并圈和磨平段要单独处理，保证弹簧端面和上下弹簧座完全贴合，不会出现偏载。那个侧置的储液罐是这个结构的特点，建模的时候要先确定连接管路的走向，储液罐和主工作缸之间的连通油道要做通，不能出现封闭的假结构，储液罐的固定卡箍要卡在主缸筒的加强筋位置，避免车辆行驶中出现共振松脱。做装配约束的时候，要给活塞杆加上下方向的限位，模拟减震器的最大拉伸和压缩行程，检查整个动行程里弹簧不会蹭到储液罐，外部的防尘套、缓冲块这些附件也要在行程极限位置做干涉检查。整个结构的外形要避开周边的轮罩、半轴、转向拉杆这些底盘件，尤其是转向打满的时候，减震器随转向节转动的轨迹要提前扫掠确认，留够至少10mm的安全间隙。渲染的时候给金属部件做对应的表面处理，缸筒和储液罐的金属壳体做阳极氧化或者喷漆质感，弹簧做喷塑的暗红色质感，密封橡胶件做哑光黑的橡胶材质，能直观区分不同部件的材质和功能。
