改装款运动竞技型汽车方向盘结构设计

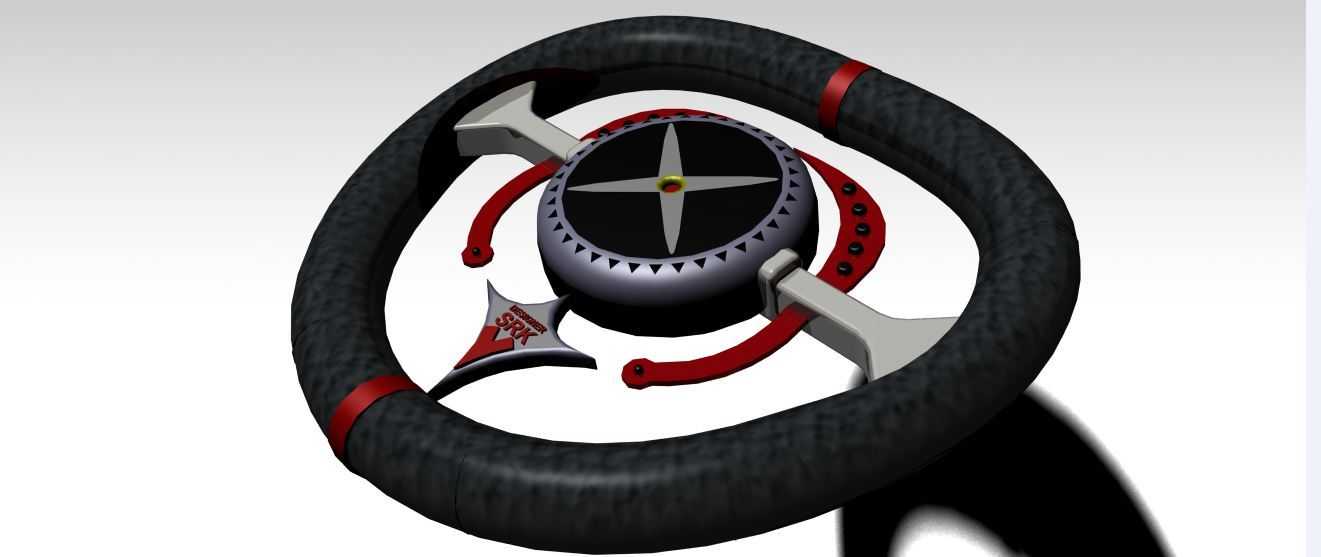

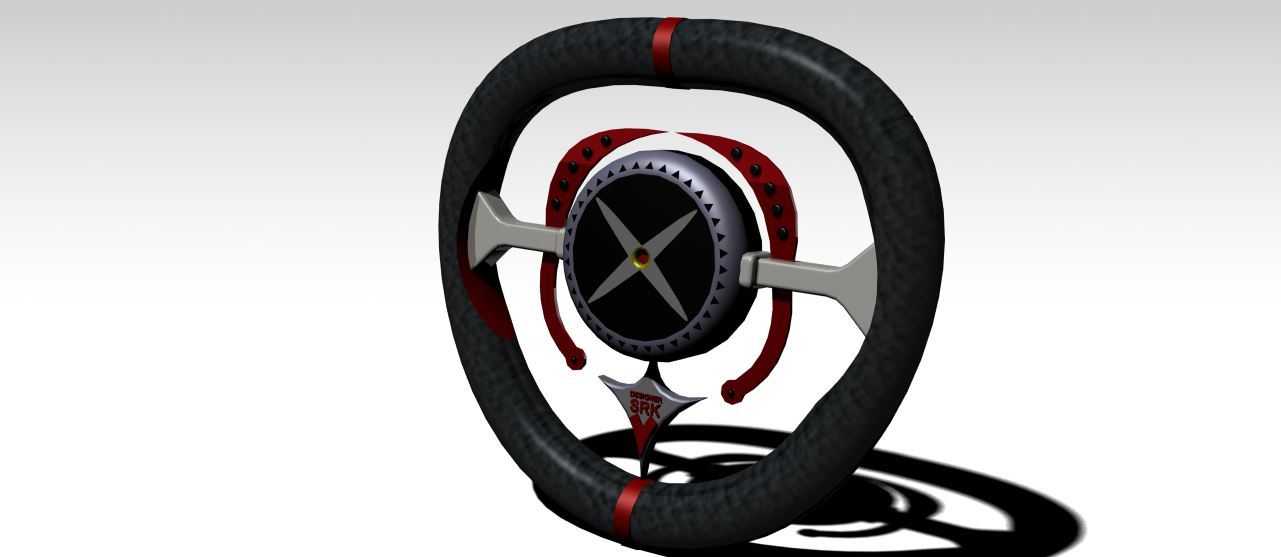

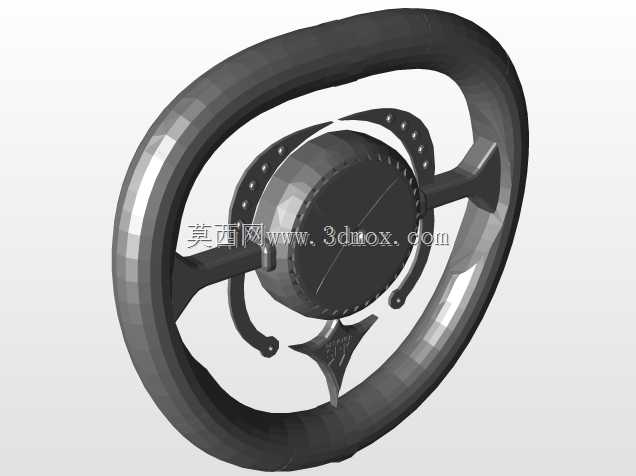

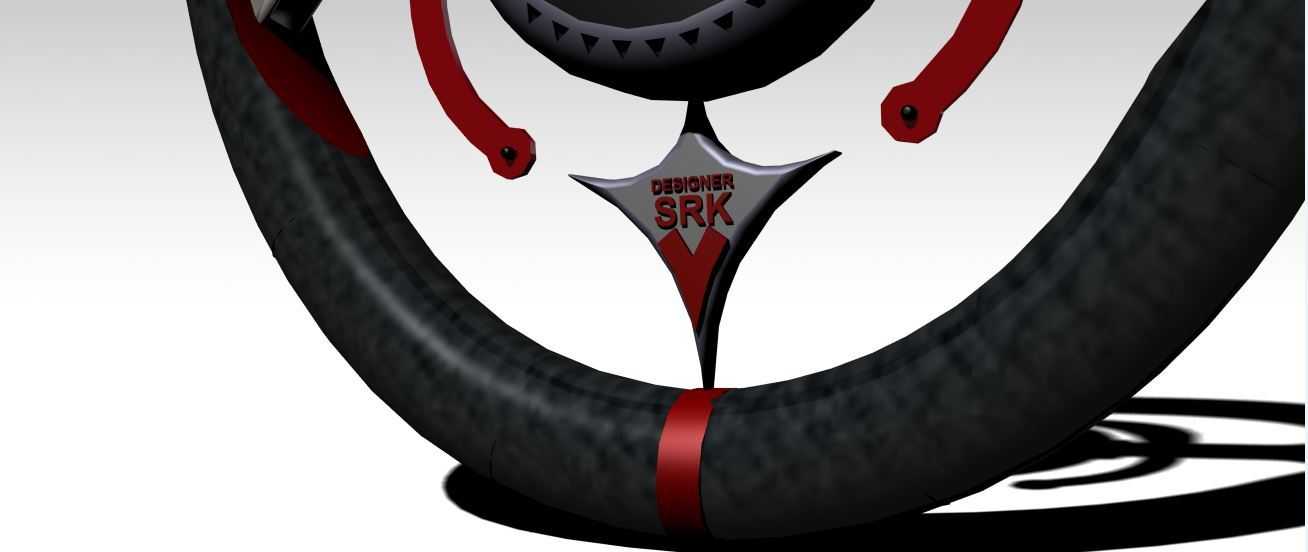

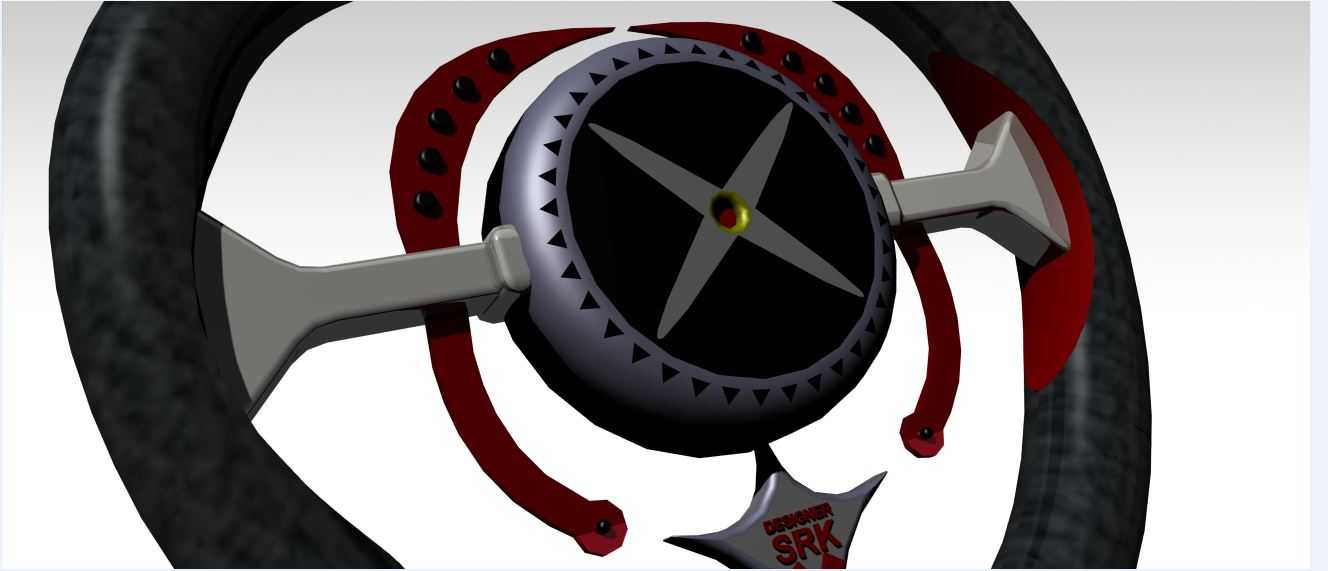

这款竞技取向的方向盘设计，主要面向民用改装车、场地赛车的转向操控场景，区别于原厂家用车偏向舒适化的转向部件，它在结构强度、握持反馈、操控精准度上做了针对性优化，适配追求驾驶操控感的用户需求，可直接替换对应车型的原厂转向盘，匹配常规转向柱花键安装规格。从功能特性来看，这款方向盘采用D型轮廓设计，下半部分做了收窄处理，能给驾驶员腿部留出更多活动空间，避免激烈驾驶时腿部与转向盘发生干涉；轮圈部分采用类皮质纹理的包覆结构，表面做了防滑纹理处理，三点、九点位置的握持区做了弧度适配，贴合手掌自然握持的曲度，长时间握持也不易打滑，转向施力时能获得更直接的力反馈。中间的喇叭按键区域做了装饰性结构强化，金属质感的装饰件既提升了视觉辨识度，也能在发生碰撞时分散局部应力，避免尖锐结构对驾驶员造成额外伤害；两侧的连接辐条采用轻量化的金属材质，在保证结构强度的前提下尽可能降低整体重量，减少转向时的转动惯量，让转向操作更跟手。设计过程中首先确定安装边界尺寸，整体外径控制在320mm-330mm区间，适配多数紧凑型性能车、改装车的驾驶舱空间，安装孔位遵循通用改装方向盘的六孔固定标准，中心安装座的深度控制在45mm以内，避免安装后与转向柱护罩发生干涉。建模阶段先绘制轮圈的中心引导线，扫描生成轮圈的基础实体，再对握持区域做曲面偏移，做出包覆层的厚度；之后绘制中间连接辐条的轮廓草图，拉伸生成基础结构后做圆角过渡处理，避免应力集中；中间的装饰盖部分单独建模，通过卡扣结构与辐条基座连接，方便后期拆卸维护。建模完成后对整体结构做干涉检查，确认轮圈转动全角度范围内不会与周边的仪表台、拨杆、腿部空间发生碰撞，同时对受力集中的辐条连接位置做壁厚强化，保证激烈转向时的结构强度，不会出现形变断裂的问题。
