槽轮式日内瓦间歇传动机构

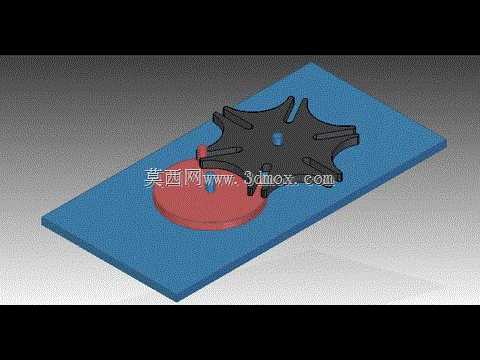

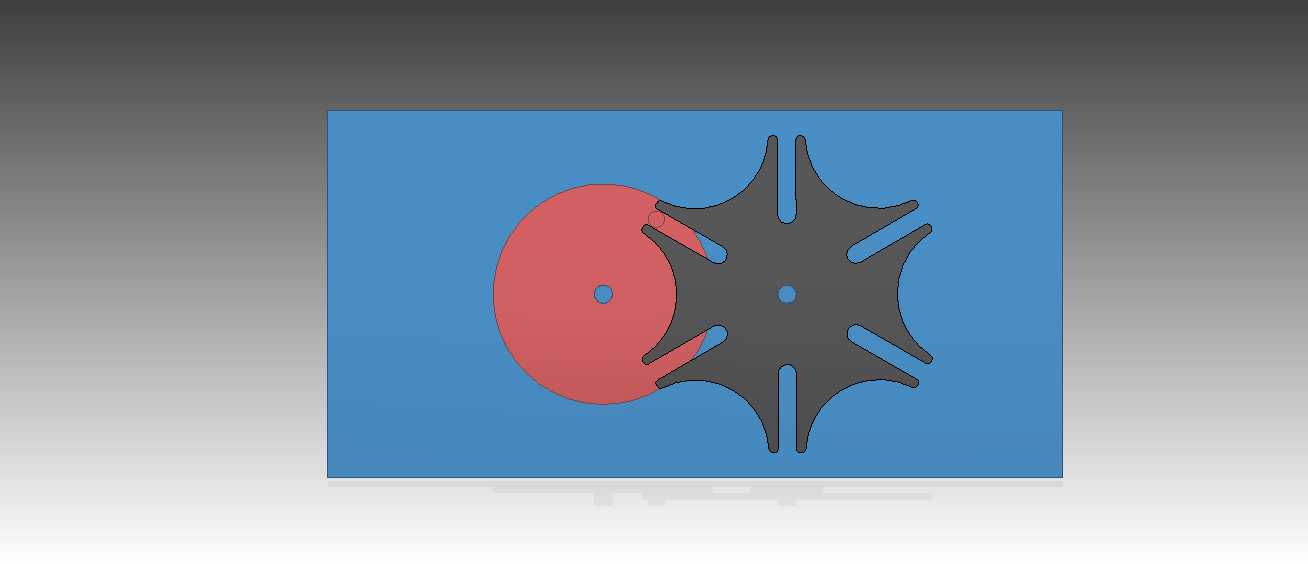

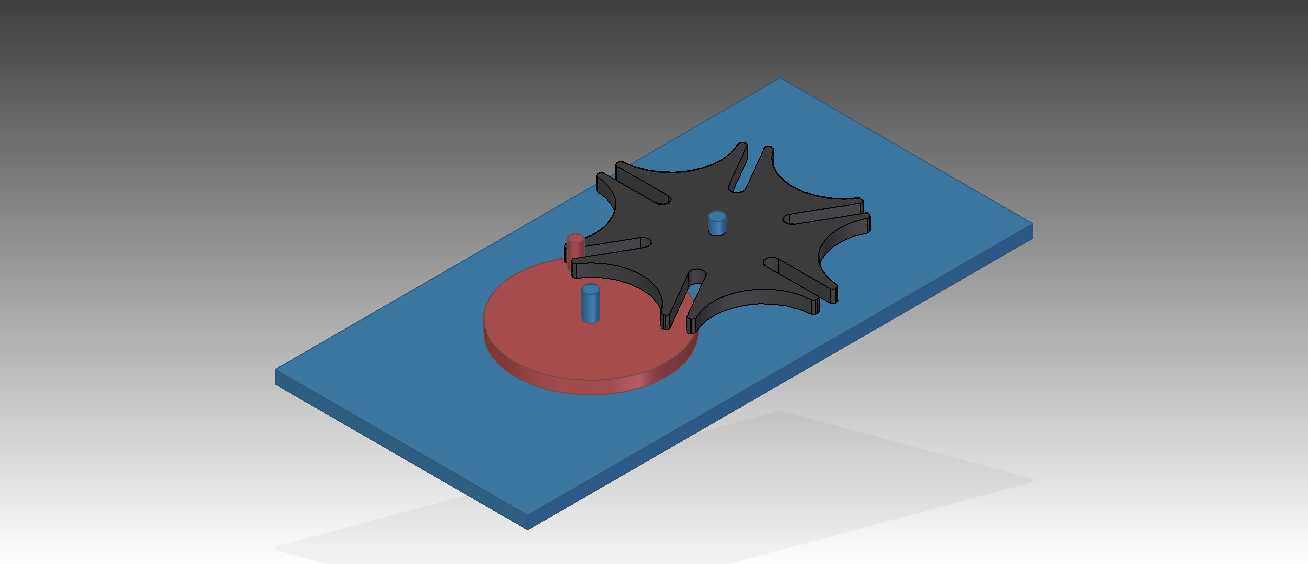

　　做自动化转台、多工位送料这类需要间歇步进动作的设备时，日内瓦槽轮机构是绕不开的经典传动方案，这套模型还原的就是最基础的外啮合四槽槽轮传动结构，核心作用是把驱动端的连续匀速旋转，转化为从动槽轮的定角度间歇回转，相比棘轮传动，它的传动冲击更小、分度定位精度更稳定，在轻工包装、机床刀架转位、胶片放映机输片、多工位装配转盘这类场景里应用极广。建模的时候先从传动逻辑入手，先确定槽轮的槽数，这套模型用的是4槽结构，对应驱动销每转一圈，槽轮转90度，完成一个工位的步进，先算好中心距：驱动销的回转半径要和槽轮的中心到槽口的径向距离匹配，避免传动卡滞或者间隙过大，驱动盘上的锁止弧要和槽轮的凹弧完全贴合，保证槽轮在停歇阶段完全锁死，

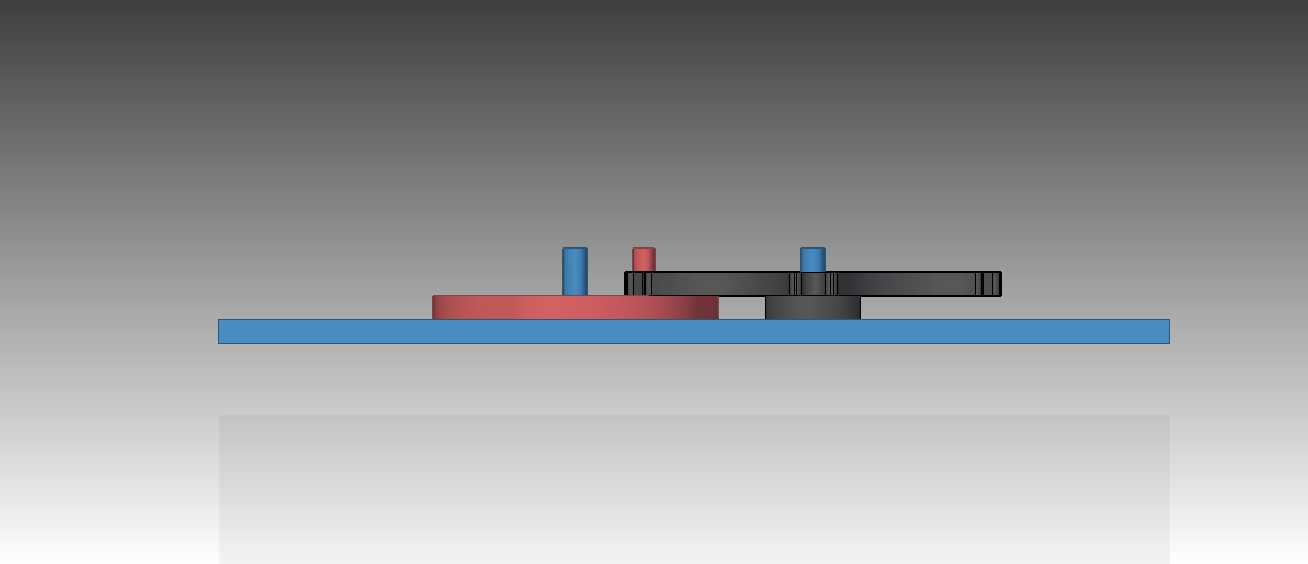

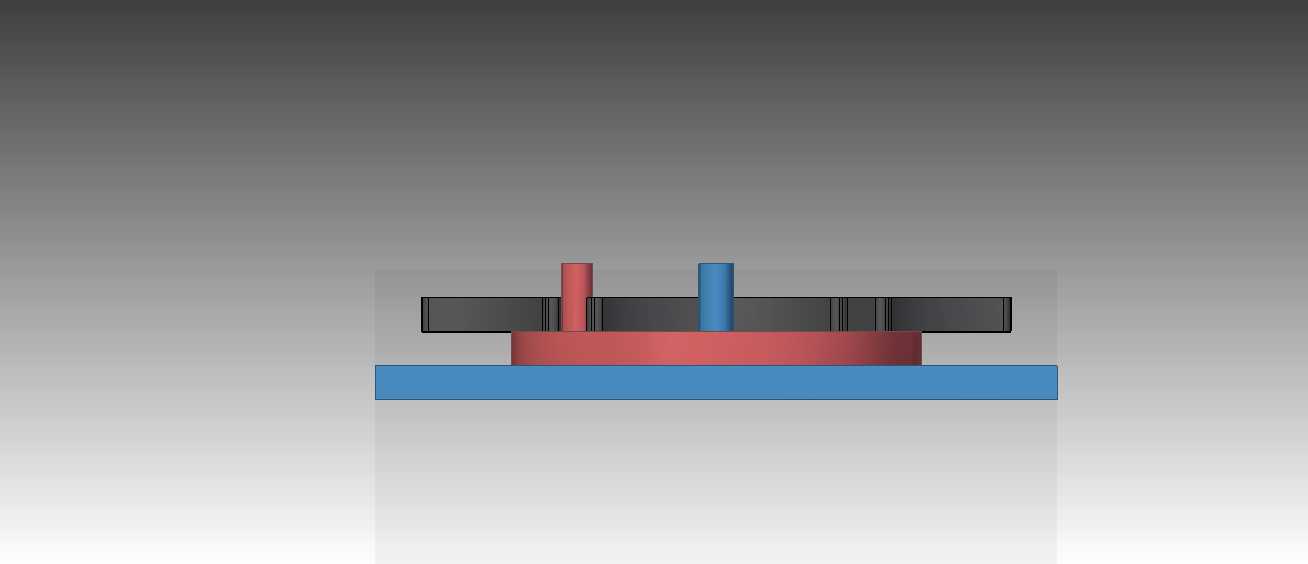

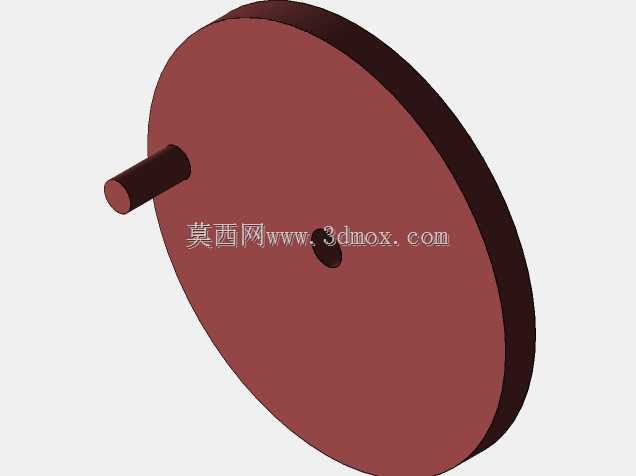

　　不会因为负载惯性出现窜动。建模步骤上，先在装配环境里定好两个回转轴的基准面，先画槽轮的基体：先做圆盘基体，再阵列四个径向直槽，槽的宽度要和驱动销的直径做间隙配合，单边留0.02-0.05mm的活动间隙，避免传动时咬死，之后在槽轮的每个槽之间加工出和锁止弧匹配的凹圆弧，圆弧半径和驱动盘锁止弧半径一致。之后做主动拨盘，先画圆盘基体，在对应回转半径的位置凸台做出圆柱驱动销，销的端部做小倒角避免装配时刮蹭槽壁，再在拨盘上切出和槽轮凹弧配合的锁止凸弧，最后做安装底板，给两个回转轴做对应的安装凸台和轴孔，保证两个轴的平行度公差在0.02mm以内，避免运转时出现别劲的情况。实际使用的时候要注意，这套机构的动程角是固定的，4槽结构的动程角是90度，

　　停歇角270度，选型时要匹配工位的动作时间需求，安装时要保证拨盘和槽轮的端面完全平行，驱动销进入和退出槽口的位置要刚好在槽的中心线上，不然会出现刚性冲击，缩短零件寿命。建模时所有配合都用同轴心和端面重合，转动副不添加多余约束，方便后续做运动仿真验证传动是否顺滑，检查有没有干涉的位置，尤其是锁止弧衔接的位置，要保证驱动销刚离开槽口的时候，锁止弧刚好贴合，驱动销刚进入槽口的时候，锁止弧刚好脱开，不能出现运动干涉或者锁止空程。
