水平轴三叶片风力发电涡轮机结构设计

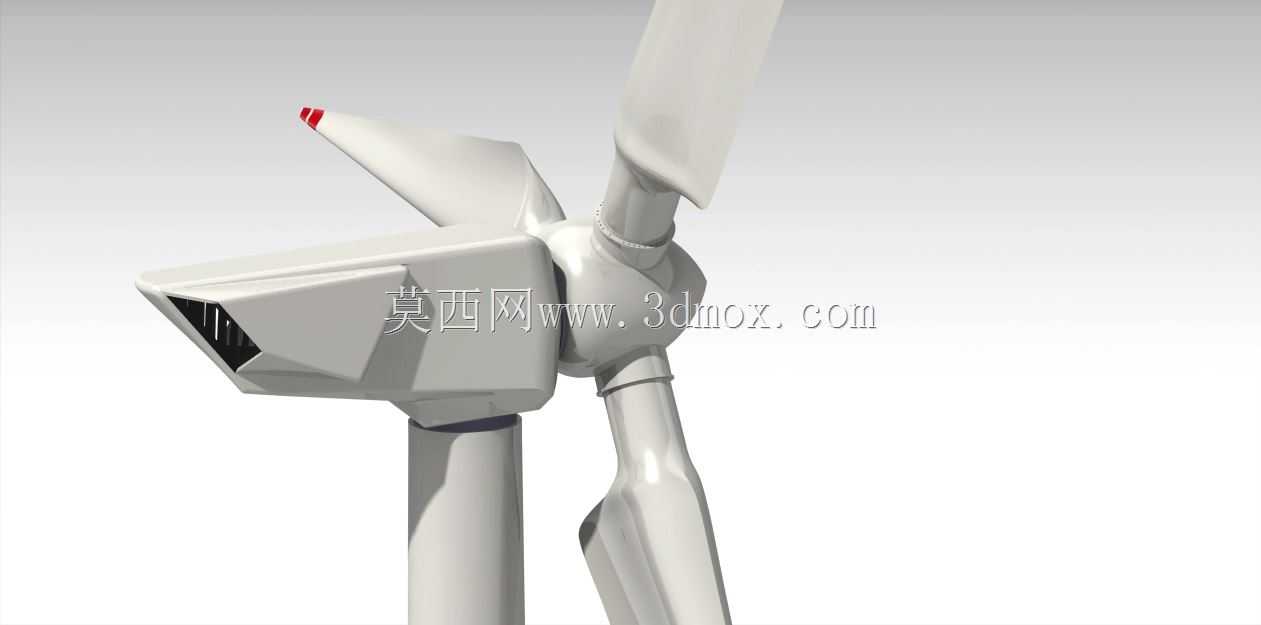

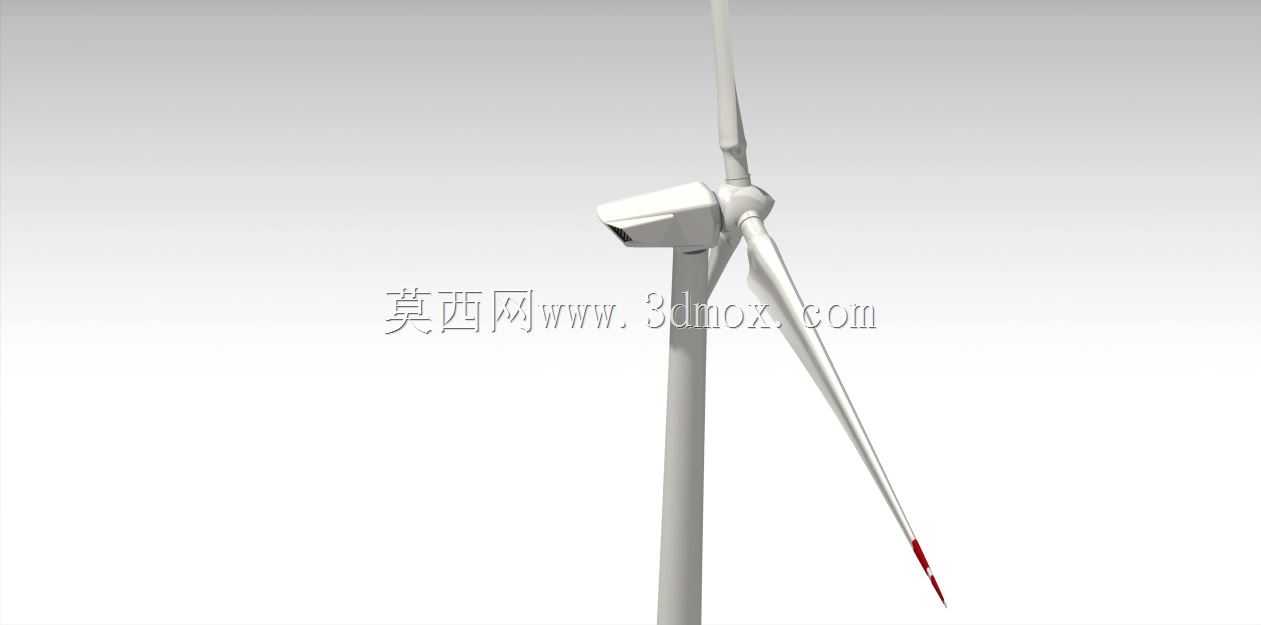

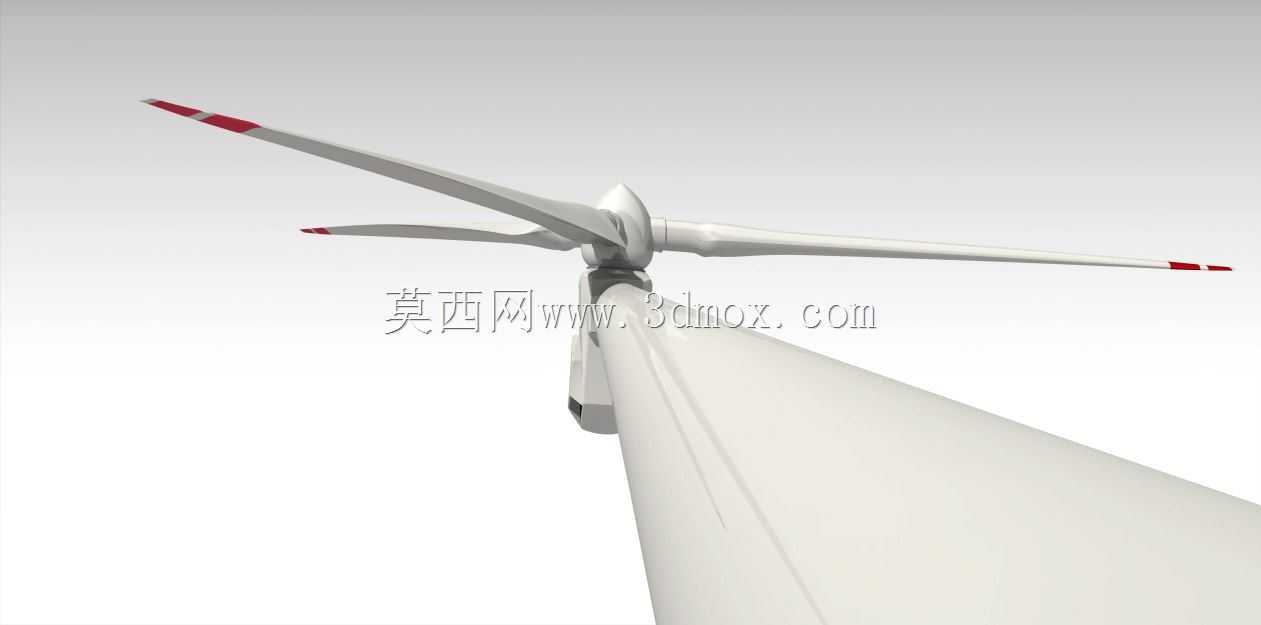

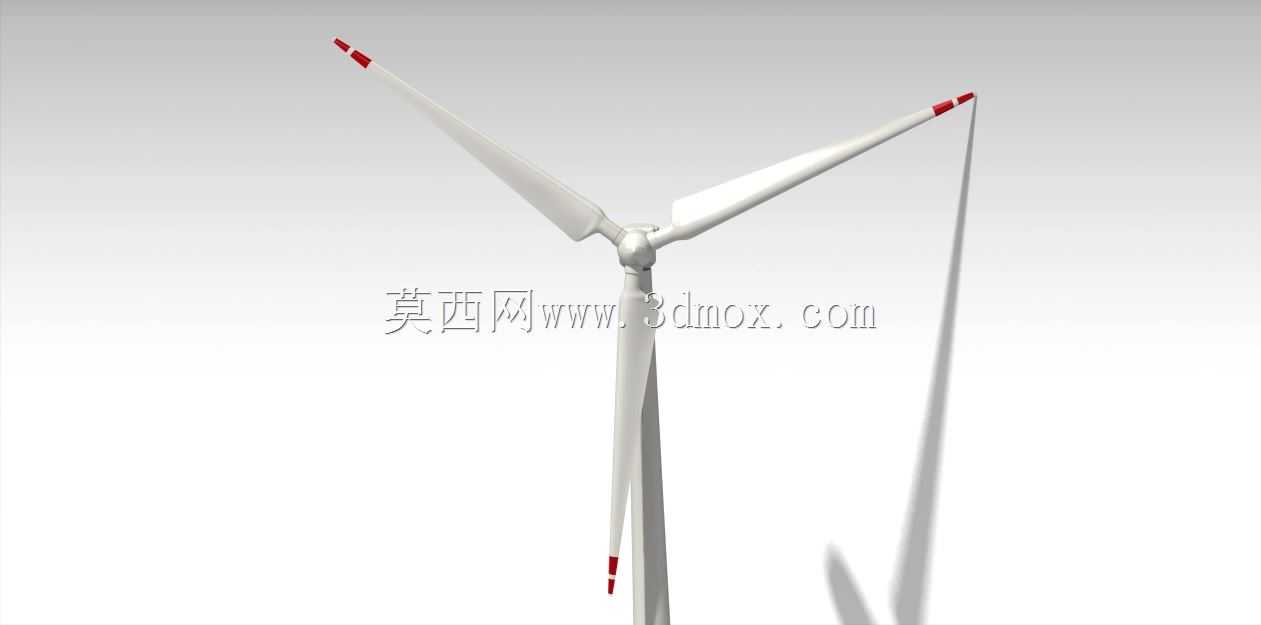

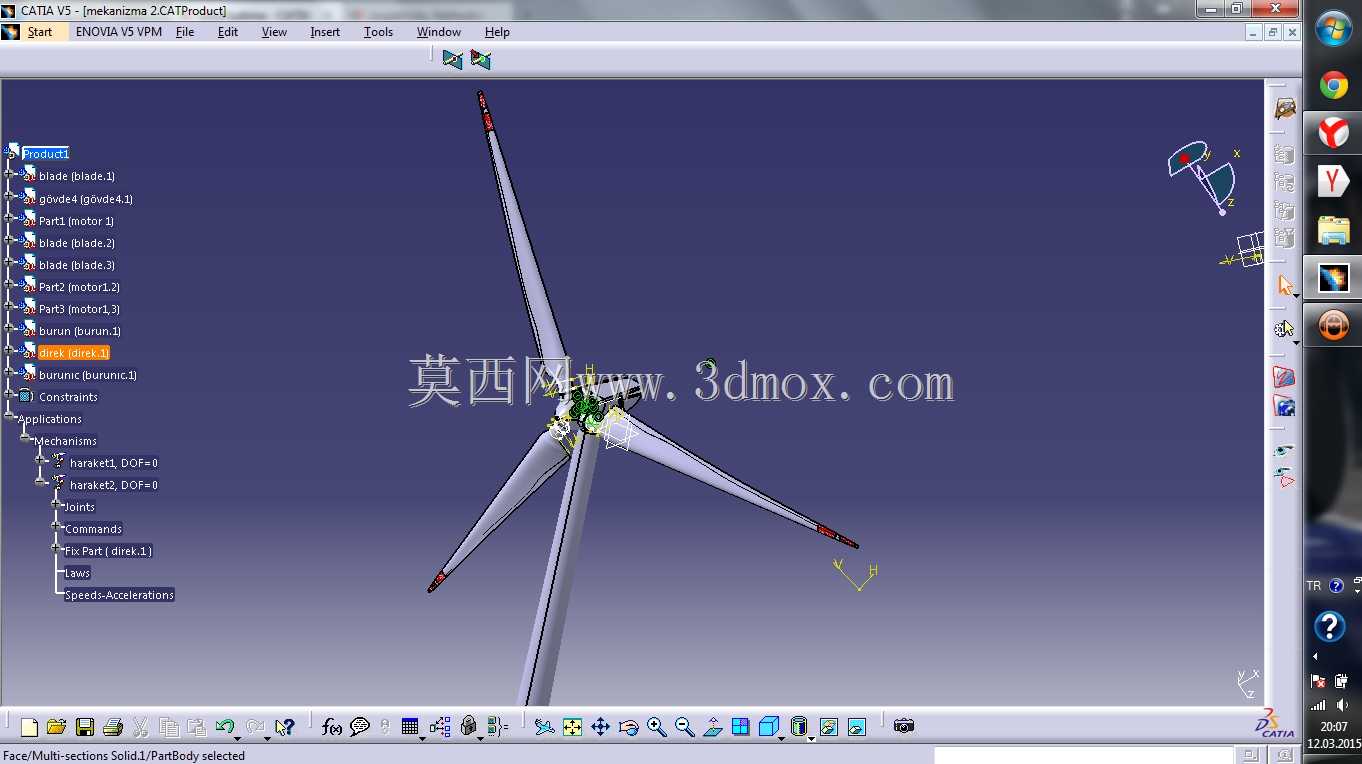

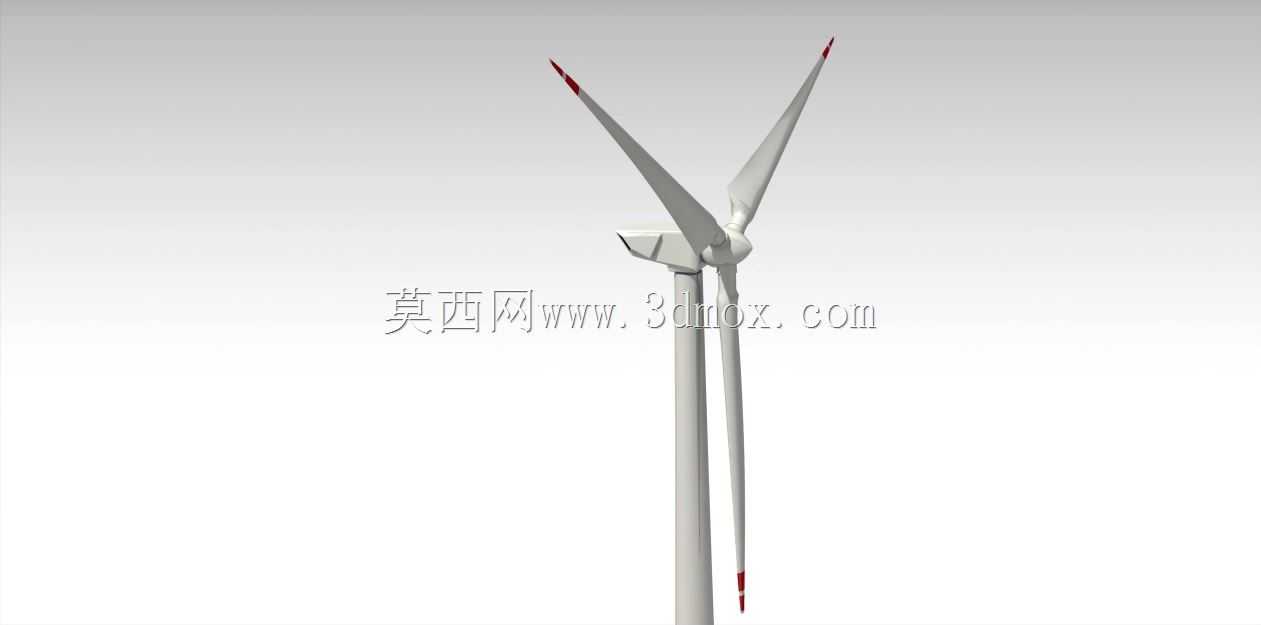

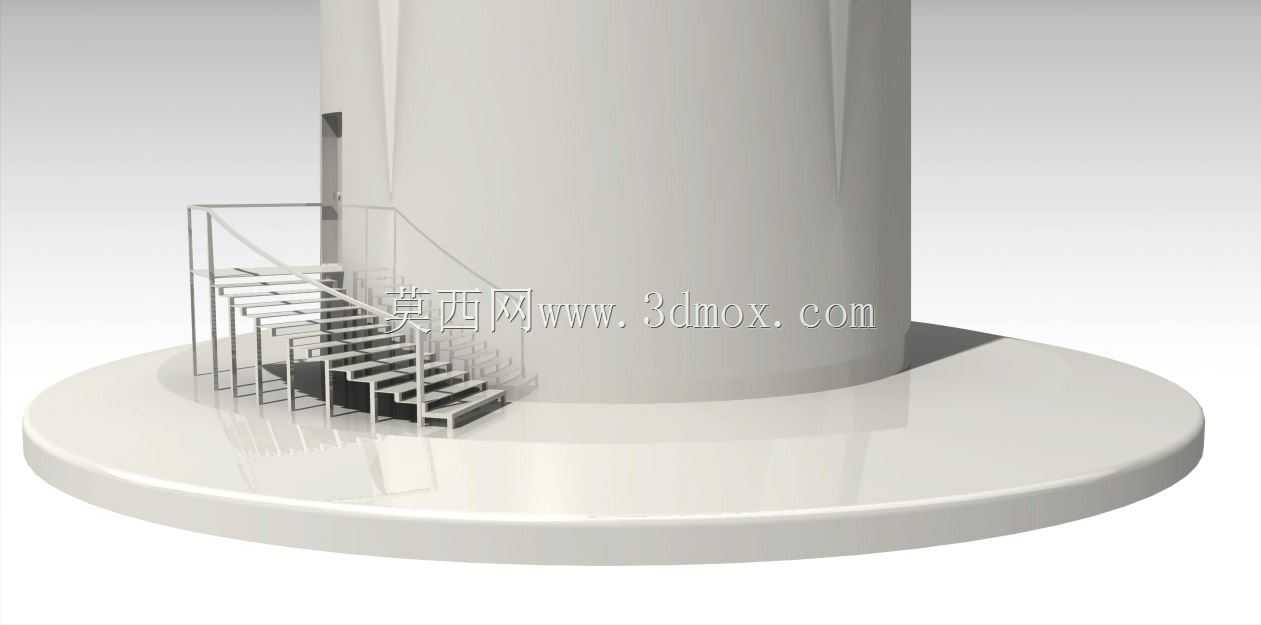

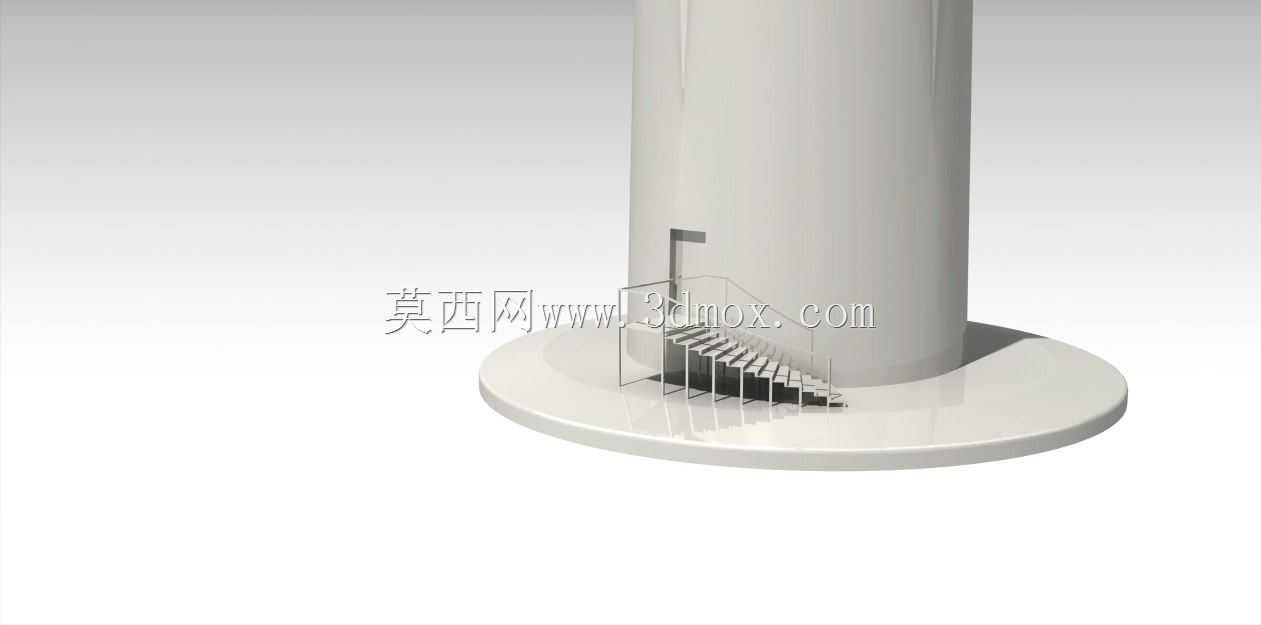

在陆上集中式风场、山地分散式风电项目、沿海滩涂风电基地的设备选型与结构校核场景中，这类水平轴三叶片风力涡轮机是当前风能捕获转化的核心载体，核心用途是将流经叶片扫掠面的空气动能转化为轮毂端的旋转机械能，再通过传动链传递给后端发电机完成电能输出，整套结构的设计合理性直接决定风场的年发电小时数与全生命周期运维成本。从功能特性来看，该结构采用三叶片气动布局，相比双叶片方案运行扭矩波动更小，机舱振动幅值更低，适配额定风速区间更广，叶尖设置的红色标识段满足航空警示的空域管理要求，叶片翼型沿展向做渐变优化，根部采用大厚度钝尾缘翼型保证结构强度，中段到尖段过渡为高升阻比薄翼型提升风能捕获效率，轮毂采用流线型导流罩设计，降低来流经过轮毂区域的湍流扰动，减少叶片根部的交变疲劳载荷。做三维结构设计时，首先要明确安装边界约束：单支叶片长度需匹配对应风场的风切变指数，保证叶尖离地高度满足最低净空要求，避免极端风况下叶片形变触碰到塔筒，塔筒顶端的法兰安装接口尺寸要与机舱底座的安装孔位完全匹配，偏航轴承的安装基准面平面度公差需控制在合理区间，保证偏航动作的顺畅度，整套设备的重心需落在塔筒中心轴线上，降低基础承载的偏心弯矩。建模过程中，先在草图环境绘制叶片各展向截面的翼型轮廓点，通过样条曲线拟合出光滑的翼型曲线，再利用多截面实体功能沿叶片展向的扭转轴线生成叶片基础实体，之后对叶片根部做加厚处理，匹配轮毂连接的螺栓孔位布局，再单独构建轮毂导流罩的旋转曲面，缝合后生成实体结构，完成叶片与轮毂的装配约束后，校验叶片旋转过程中的干涉边界，确认叶尖与塔筒的最小安全距离符合设计规范，最后对机舱外壳做流线型曲面优化，降低风阻对整机结构的载荷影响。设计过程中还需考虑极端工况下的载荷传递路径，叶片捕获的气动载荷通过根部螺栓传递到轮毂，再经主轴传递到机舱底座，最终通过偏航轴承传递到塔筒与基础，各连接部位的结构强度需留足安全裕度，匹配不同风场的极限风速、覆冰厚度等环境参数，保证设备在20年设计生命周期内的结构可靠性。
