带流场模拟的小型风力涡轮机组装结构

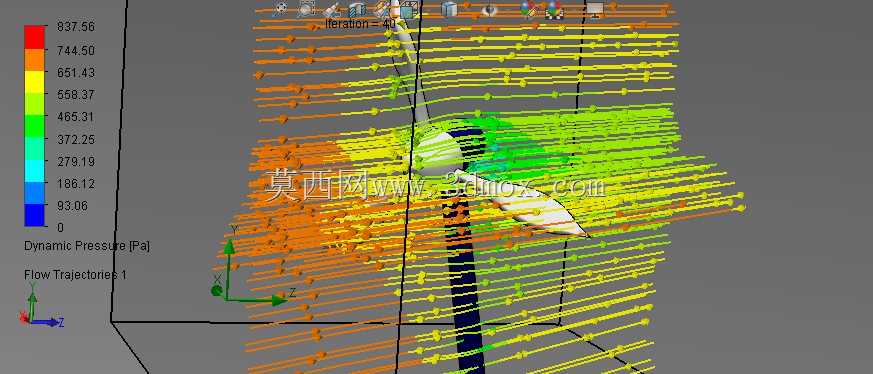

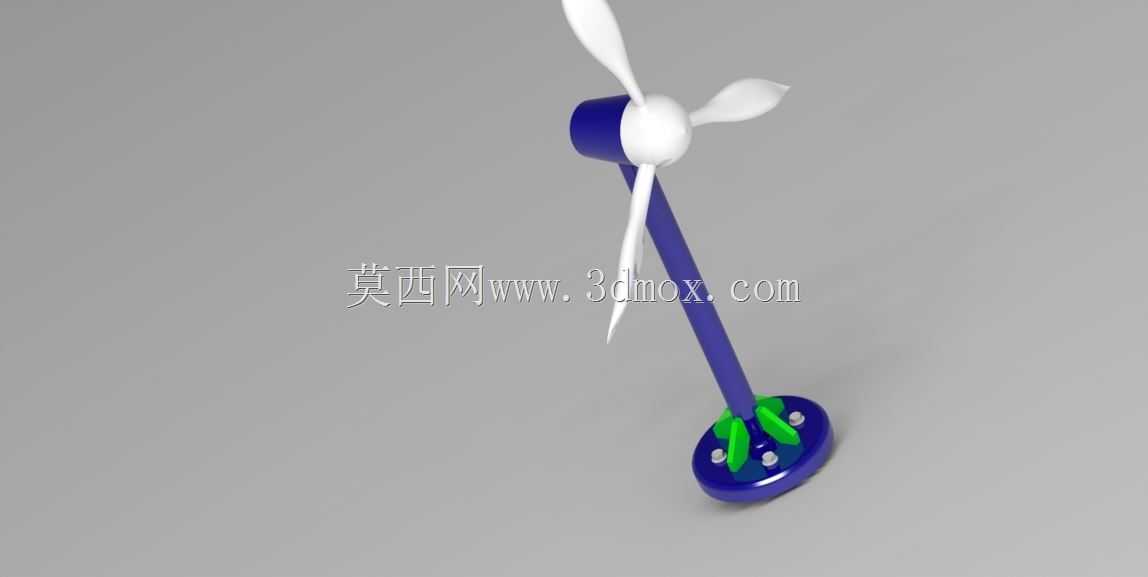

这款小型风力涡轮的结构设计，最初是面向分布式微风能采集场景做的方案，比如户外监测点位的辅助供电、教学演示场景的流体力学实训，都能用到这类小尺寸的风能转换装置。从结构拆分来看，整套装置分为三个核心装配段：底部的配重底座、中部的支撑立柱、上部的风轮旋转总成。底座采用圆盘式结构，底部做了平整的安装贴合面，边缘预留了三个沉头安装孔，既可以通过膨胀螺丝固定在硬质混凝土基座上，也能搭配配重块直接放置在平整的露天台面，安装边界的适配性比较灵活，底座直径控制在120mm以内，整体高度不超过350mm，不会占用过多的布设空间，适合小范围点位的部署。中部的立柱采用空心圆管结构，一方面可以降低整体自重，另一方面内部可以预留走线空间，把风轮端发电模块的引线从管内引到底座端的储能接线端，避免线缆外露被户外环境侵蚀，立柱和底座、上部机舱的连接都采用止口定位加侧面顶丝锁紧的方式，装配的时候不需要复杂工装，徒手就能完成拆装调整，方便教学场景下反复拆解演示结构原理。上部的风轮总成是设计的核心部分，三个叶片采用翼型截面设计，做了扭角渐变处理，从叶根到叶尖的安装角逐步递减，匹配低风速下的启动特性，在每秒2.5米的微风条件下就能带动转轴旋转。这次建模同步做了叶片和机身周边的流场模拟，在建模阶段就通过流场分析调整了叶片的曲面轮廓，修正了叶尖涡带来的能量损耗问题，同时也优化了机舱外壳的流线造型，减少立柱后方的紊流对风轮转动的干扰，避免出现特定风速下的共振问题。叶片和轮毂的连接采用卡扣式快拆结构，不需要额外的紧固件，更换不同翼型的叶片做对比测试的时候，拆装效率很高，适合教学场景下做不同叶片构型的风能转换效率对比实验。机舱内部预留了标准的微型发电机安装位，适配常规的小型永磁直流发电机，安装尺寸做了通用化设计，不需要额外做结构修改就能替换不同功率的发电模块，拓展性比较强。整套结构的所有棱角都做了R2以上的圆角处理，没有尖锐的外露边角，在教学场景使用的时候也能避免划伤风险，所有配合面的公差都按3D打印的成型精度做了适配，不管是做教学演示的手板件，还是小批量加工做实用化的微供电装置，都能直接用这套模型做生产参考。
