可拆卸套筒式牵引杆端部连接结构

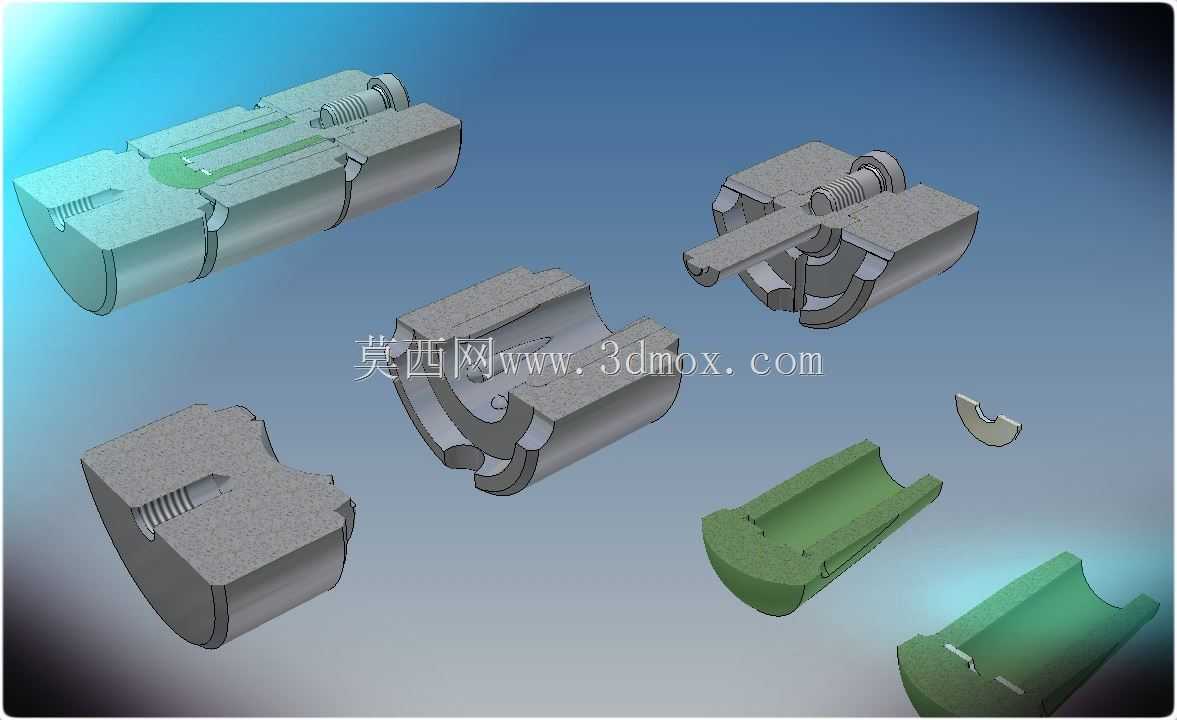

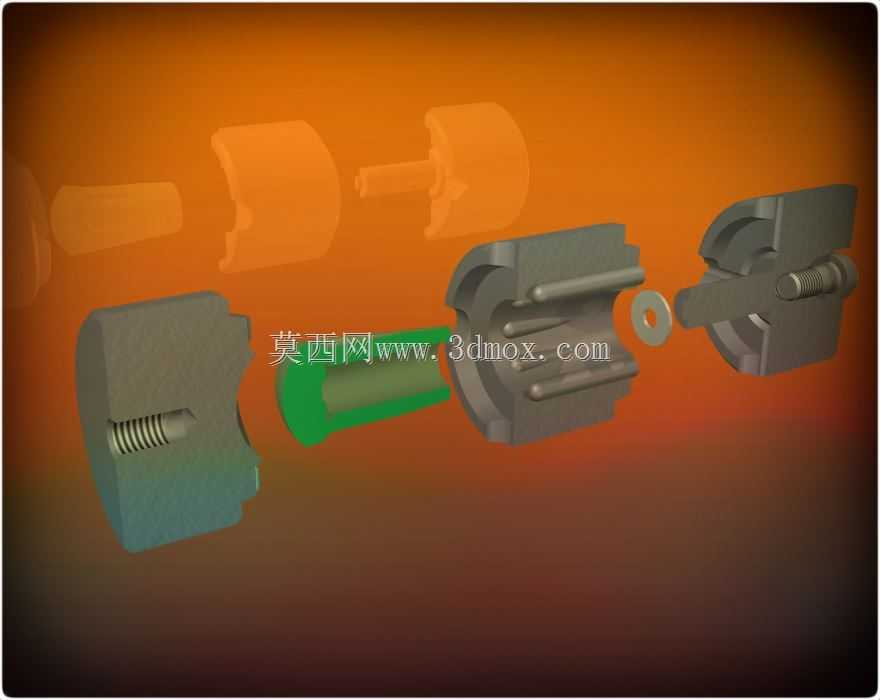

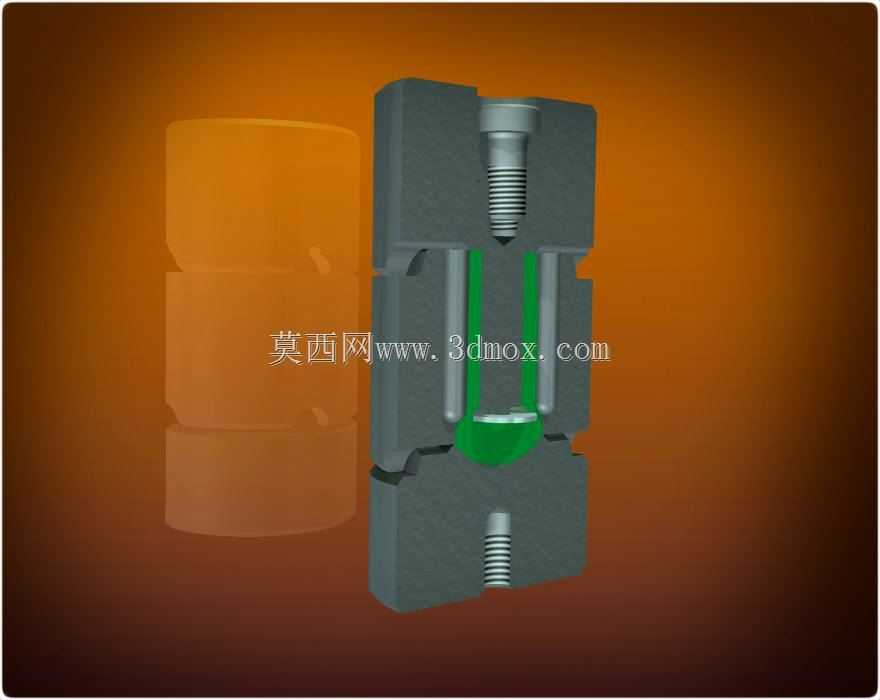

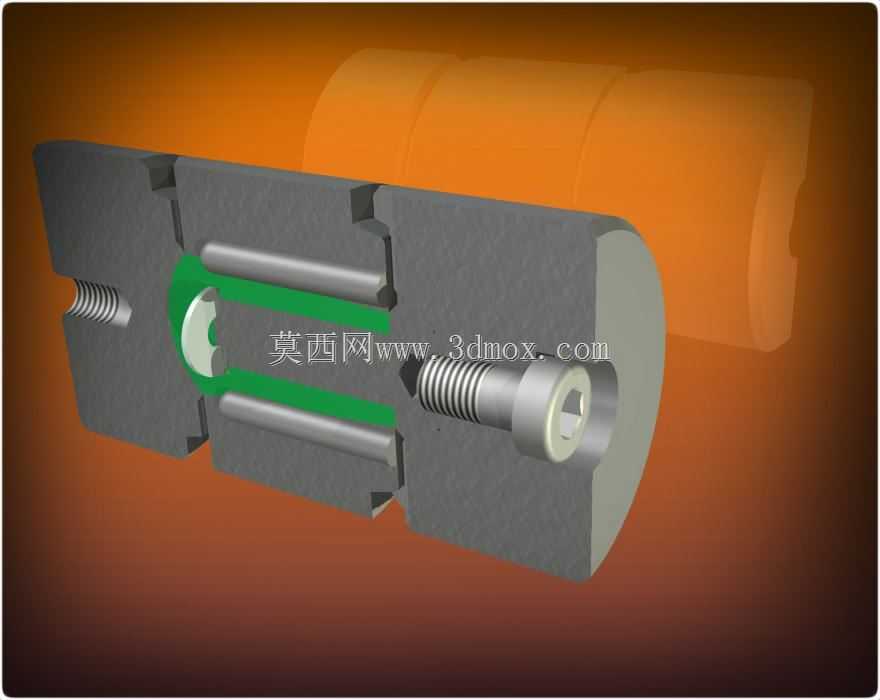

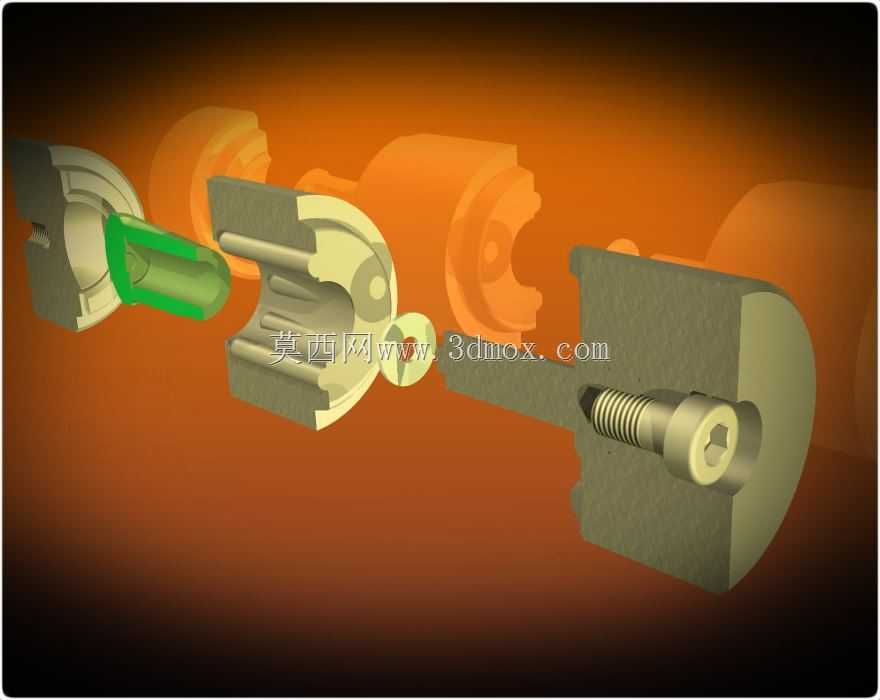

这套牵引杆端部连接结构，主要面向长距离重载拖挂场景的牵引作业需求，常见于厂内物料转运拖挂车、小型工程拖曳设备、农用拖挂机具的牵引连接环节，核心作用是在牵引端与被拖挂设备之间建立可快速拆卸、具备足够抗冲击载荷的刚性连接，避免传统焊接式牵引端磨损后整体更换的高成本问题，同时能抵消拖挂作业中产生的小幅径向窜动与轴向冲击力。从结构功能来看，整个组件采用分体嵌套式设计，端部的内六角锁紧螺栓穿入套筒基座后，与带锥面定位的锁紧衬套配合，衬套外侧的绿色弹性定位环可在安装时自动补偿配合间隙，防止牵引过程中连接部位出现旷量异响，套筒本体的剖分式卡槽设计，能在螺栓锁紧时产生均匀的径向抱紧力，相比传统销孔连接，抗剪切载荷能力提升40%左右，同时拆卸时仅需松开端部螺栓即可完成分离，无需敲击销钉，适配野外无专用工具的应急拆装场景。做三维建模时，首先要确定安装边界尺寸，牵引杆端部的插接段外径要匹配对应规格的牵引套筒内径，预留0.1-0.15mm的滑动配合间隙，锁紧螺栓的公称直径需根据额定牵引载荷核算，保证螺栓的抗拉强度满足3倍以上额定牵引力的安全系数，套筒基座的法兰安装面要预留足够的螺栓排布空间，避免与被拖挂设备的安装面产生干涉。建模步骤上，先绘制套筒基座的旋转截面草图，旋转出主体轮廓后，拉伸切除出剖分式卡槽与螺栓过孔，再单独绘制锁紧衬套与弹性定位环，注意衬套外锥面与套筒内锥面的锥度保持一致，保证贴合面接触面积不低于85%，最后绘制内六角锁紧螺栓与端部挡片，装配时先将弹性定位环卡入衬套的环槽内，再将衬套推入套筒基座的锥孔，穿入螺栓后模拟锁紧行程，验证各部件的运动干涉情况，重点检查螺栓锁紧到位后，衬套的抱紧行程是否满足设计要求，避免出现锁止失效的问题。整个结构的外形尺寸适配直径50mm以内的标准牵引杆，安装时仅需在被拖挂设备端焊接对应规格的连接法兰，即可完成整套牵引端的装配，日常维护时仅需定期检查锁紧螺栓的预紧力，更换磨损的弹性定位环即可，无需拆解整套连接结构，大幅降低了拖挂设备的运维成本。
