直径40至500mm钢管焊接滚轮支撑装置

项目分类:3D模型 发布时间:2021-09-22 ID:279352
  • 直径40至500mm钢管焊接滚轮支撑装置
  • 直径40至500mm钢管焊接滚轮支撑装置
  • 直径40至500mm钢管焊接滚轮支撑装置
  • 直径40至500mm钢管焊接滚轮支撑装置
  • 直径40至500mm钢管焊接滚轮支撑装置

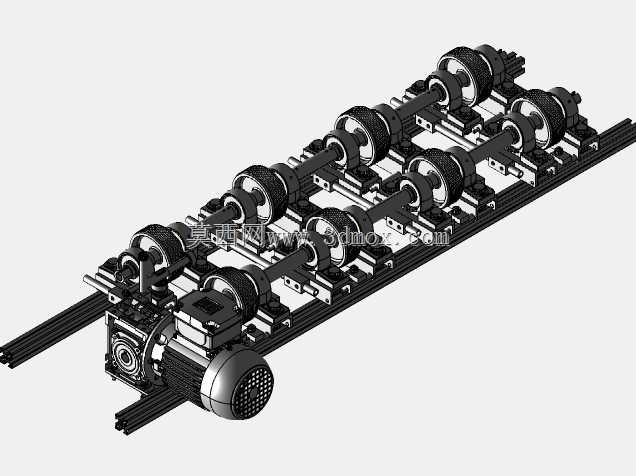

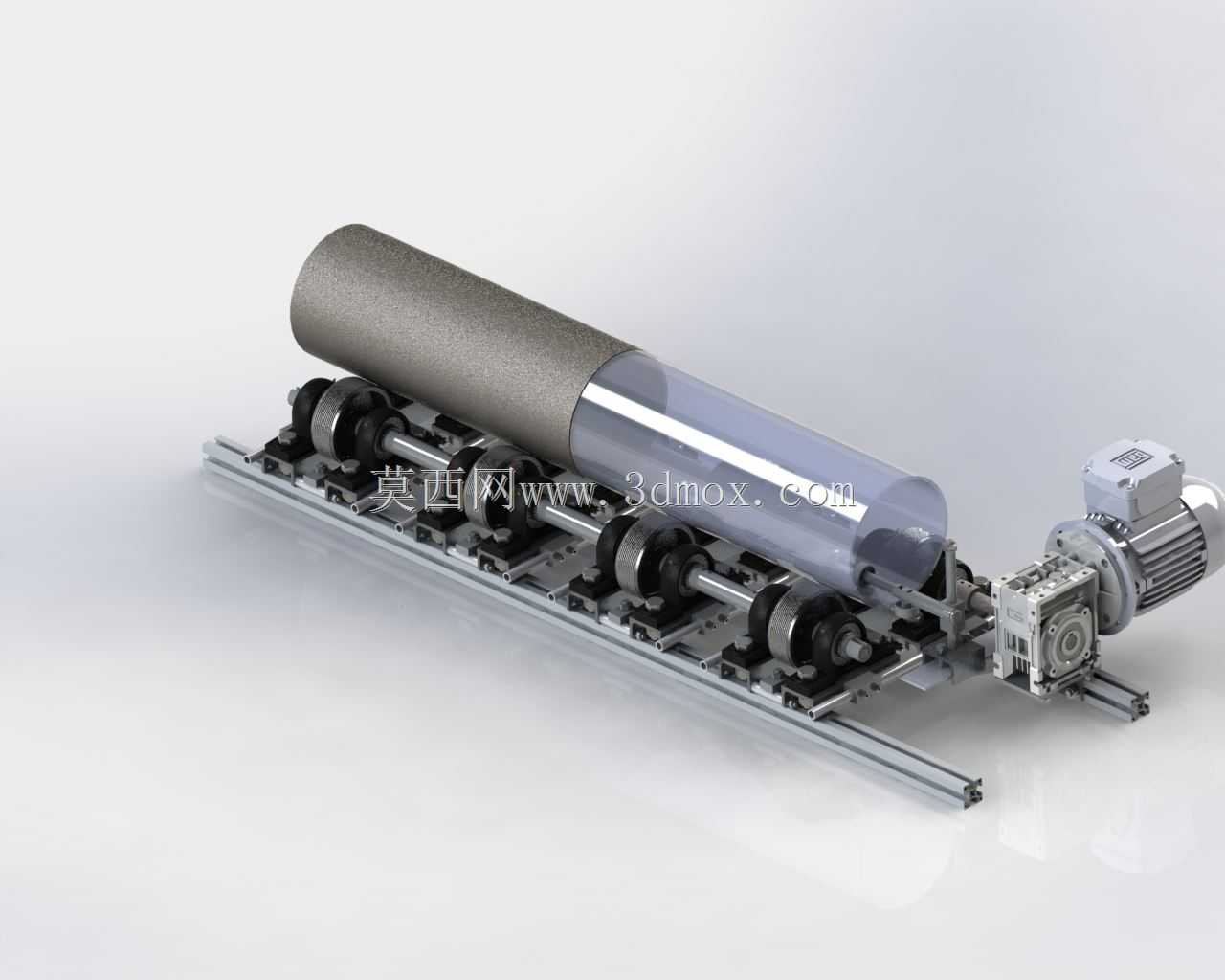

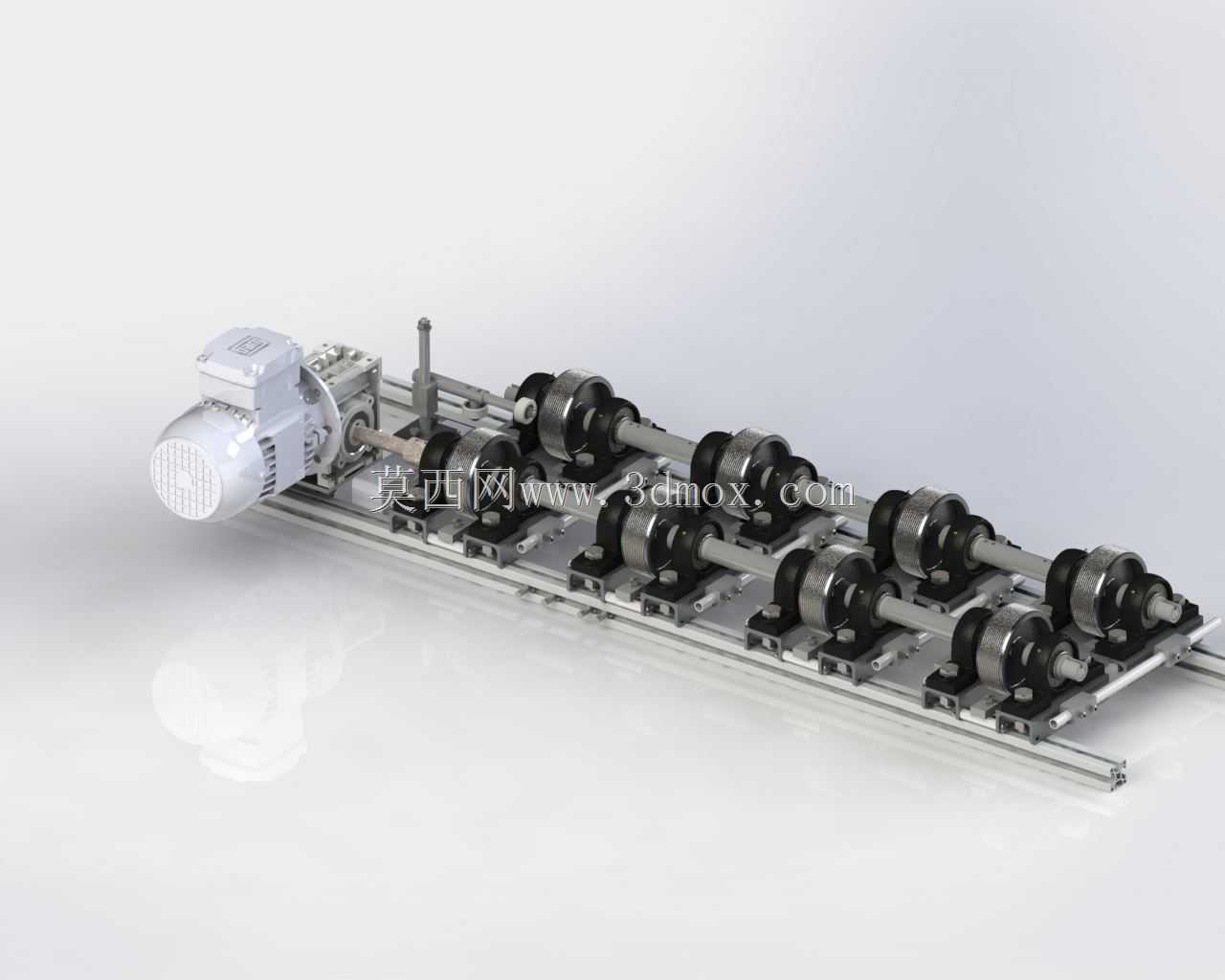

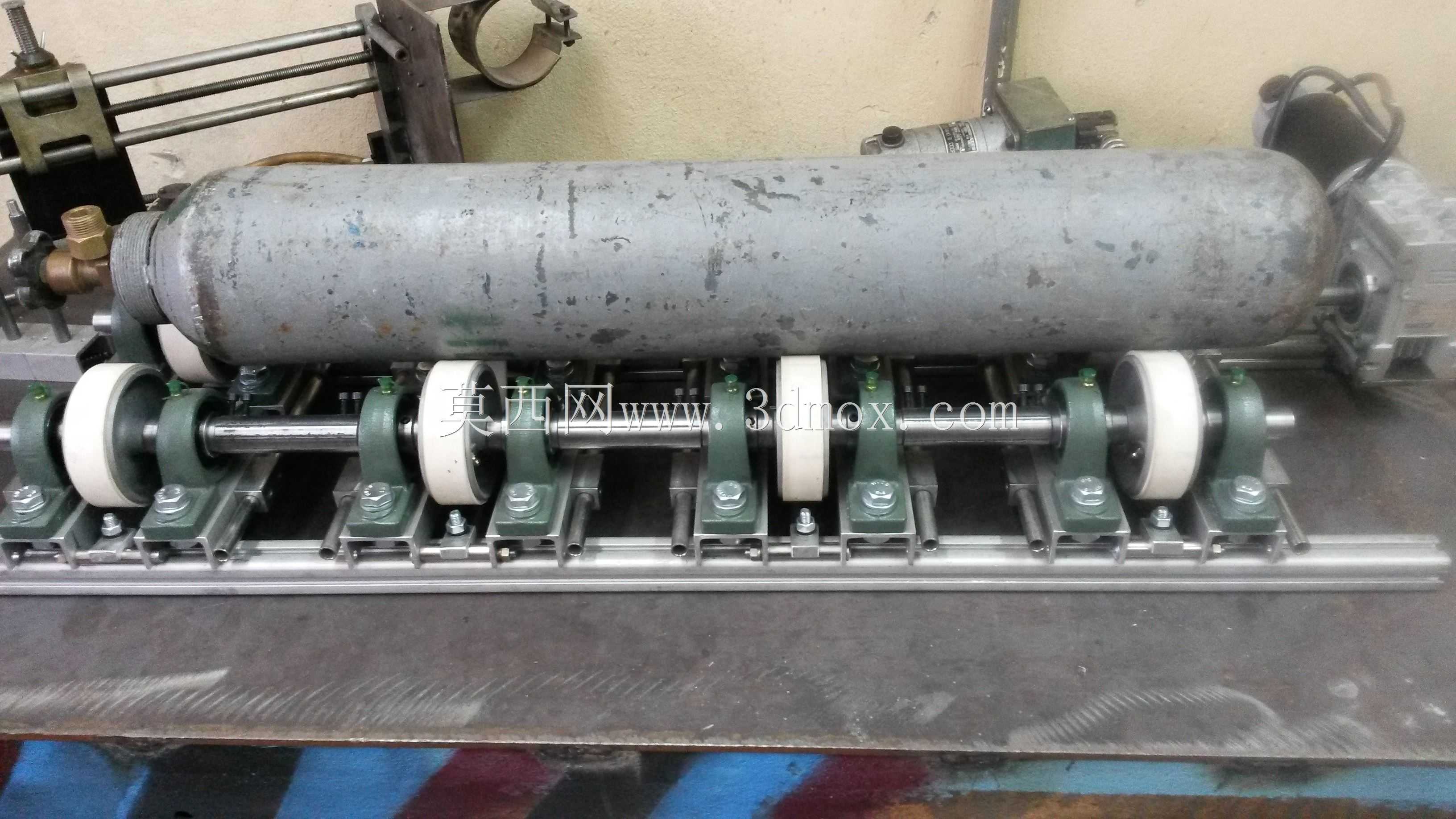

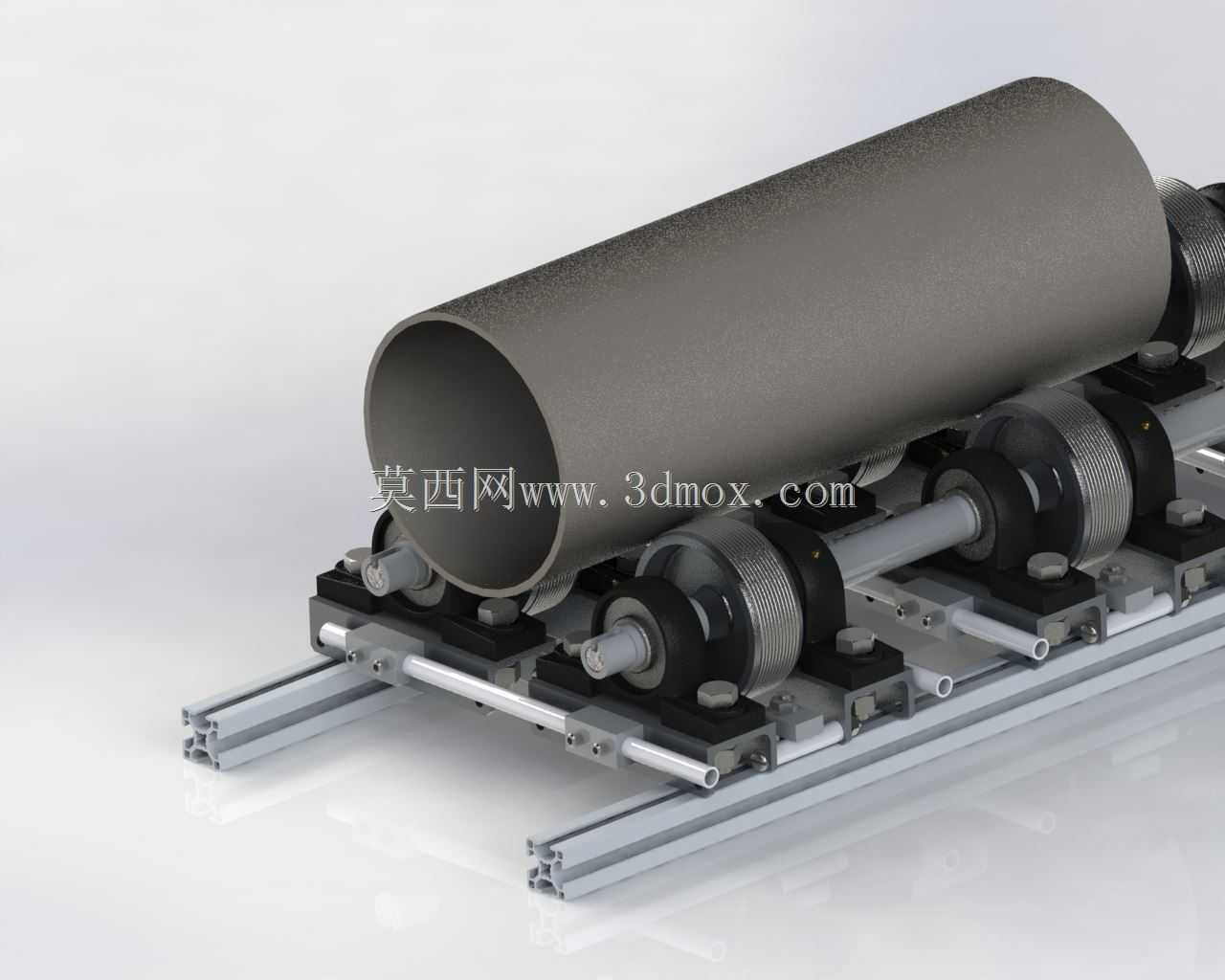

在管道预制、压力容器筒体组焊、长输管道现场接焊作业场景中,这类滚轮支撑装置是不可或缺的焊接辅助工装,主要作用是承托圆柱形待焊工件,带动工件匀速回转,让焊工可以在固定工位完成环缝的多层多道焊接,无需反复挪动工件或调整焊接站位,能大幅降低环缝焊接的操作强度,同时保证焊缝成型的均匀性,避免人工转动工件带来的焊缝偏移、焊接速度不稳定问题。这款装置适配直径范围40mm到500mm的圆柱形工件,不管是小口径厚壁钢管,还是中等直径的储气筒体、管道段,都能稳定承托,滚轮采用多组独立排布的结构,沿轴向均匀分布在安装底座上,每组滚轮都配有独立的立式轴承座做回转支撑,滚轮外圈采用非金属耐磨材质,既能增大和工件表面的摩擦力,避免工件转动时打滑,也能防止金属滚轮刮伤工件外表面,尤其是不锈钢管、涂装后筒体这类对表面质量有要求的工件,非金属滚轮的防护作用十分明显。设计时首先确定适配的工件直径区间,根据工件最大重量核算单组滚轮的承载能力,选定对应额定载荷的带座轴承,再根据工件回转时的线速度要求匹配驱动端的传动比,不过这款手动适配的滚轮架也可后续加装减速电机驱动,实现自动回转。建模时先绘制底座的铝型材或型钢框架,确定安装基准面,再逐个绘制滚轮组件:先做滚轮轴的回转体特征,装配轴承座、非金属滚轮轮体、两端的锁紧挡圈,完成单组滚轮的子装配后,按照适配工件直径对应的支撑跨距,沿轴向阵列排布多组滚轮组件,调整每组滚轮的安装高度,保证所有滚轮的上母线处于同一支撑平面,避免工件放置后出现翘曲、局部受力过大的问题。安装时需要保证底座的水平度,所有滚轮的轴线要和工件轴线保持平行,防止工件转动时出现轴向窜动,影响环缝的焊接精度;日常使用时要定期检查滚轮轴承的润滑情况,清理滚轮表面粘附的焊渣、飞溅,避免滚轮卡滞或者表面凸起硌伤工件,针对不同直径的工件,可以调整两侧滚轮的间距,保证工件和滚轮的接触包角处于合理范围,既不会因为包角过小导致工件打滑,也不会因为包角过大导致工件装取不便。建模过程中要重点核对每个安装孔的位置公差,保证轴承座安装后滚轮的径向跳动量控制在允许范围内,底座的型材拼接处要添加对应的连接角件特征,还原实际装配的连接结构,方便后续出工程图时直接统计紧固件、标准件的用量。
