推拉式MIG焊枪结构三维设计

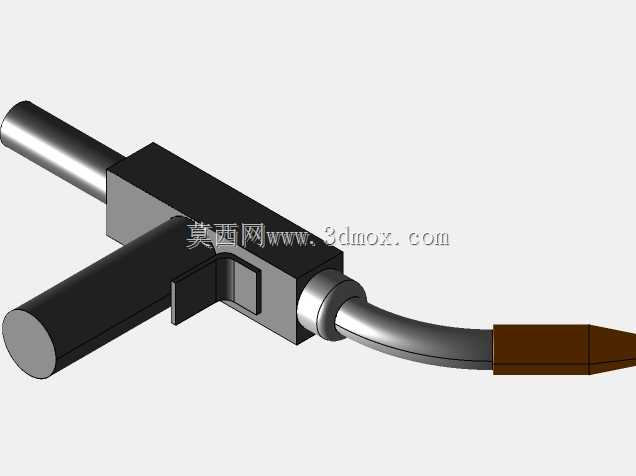

这款推拉式MIG焊枪的结构设计，核心围绕半自动气体保护焊的长距离送丝稳定性需求展开，区别于普通推丝式焊枪仅依靠送丝机推送焊丝的结构，其枪体内部集成了微型送丝驱动模块，可在焊枪端对焊丝施加同步拉力，配合送丝机端的推力形成推拉协同的送丝力，能有效解决10米以上加长送丝软管场景下，铝焊丝、软质药芯焊丝易出现的送丝卡顿、焊丝弯折、电弧波动问题，适配船舶舱室焊接、大型钢结构现场拼装、压力容器环缝焊接等需要大作业半径的施工场景。从结构布局来看，枪体主体采用握持段与送丝驱动段一体化的方正构型，握持区域做了圆弧过渡处理，可匹配焊工手持操作的贴合度，降低长时间仰焊、立焊作业的握持疲劳；枪体尾部预留了送丝软管、气路、控制线缆的集成接口，所有管线采用同轴排布设计，避免作业过程中管线弯折干涉，接口处做了密封台阶结构，可保证保护气输送过程无泄漏，减少焊接气孔缺陷的产生。枪头弯管段采用定角度弯曲构型，弯曲半径经过送丝阻力校核，既保证焊丝可顺畅通过弯管进入导电嘴，又能让焊枪喷嘴可深入狭窄焊接坡口位置，适配角焊缝、窄间隙焊缝的焊接作业需求；喷嘴采用耐高温铜质结构，与枪体之间采用快拆连接结构，可在焊接飞溅堵塞喷嘴时快速更换，无需拆解整枪结构。设计过程中对枪体的安装边界做了明确约束，握持段直径控制在适合成人单手握持的尺寸范围，枪体总长度适配常规作业的操作距离，尾部接口可匹配通用规格的送丝软管与焊机接头，无需额外定制转接件即可适配市面主流MIG焊机；内部送丝轮的压紧力调节结构设置在枪体侧方，焊工可在焊接作业间隙单手完成压紧力调整，针对不同直径、不同材质的焊丝匹配对应的送丝压力，避免压力过大导致焊丝变形、压力过小导致送丝打滑的问题。气路通道在枪体内部做了均流设计，保护气从进入枪体到从喷嘴喷出的过程中，通过内部导流结构形成稳定的层流状态，可在焊接电弧区域形成可靠的保护气罩，减少空气侵入对焊缝质量的影响；导电嘴与枪体的连接采用螺纹锁紧结构，可保证导电接触可靠，减少因接触不良导致的电弧不稳、导电嘴过热烧损问题。
