托盘缠绕包装机三维结构设计方案

做这个模型的时候最先考虑的是仓储物流端的实际使用场景，这类设备主要用在成品出库前的整托货物裹包环节，不管是纸箱码垛的快消品、袋装建材还是整托的工业零部件，都能通过缠绕膜的包覆实现防尘、防散垛、防潮的作用，适配常规1200*1000、1100*1100标准尺寸的联运托盘，转盘直径设计留足了150mm的操作余量，避免叉车上下货时剐蹭设备边缘，立柱高度按照常规2米堆垛高度加300mm的膜架升降行程预留，安装时只需要保证地面水平度误差不超过5mm/m，不需要额外做预埋固定，适合车间、仓库的灵活移位布置。

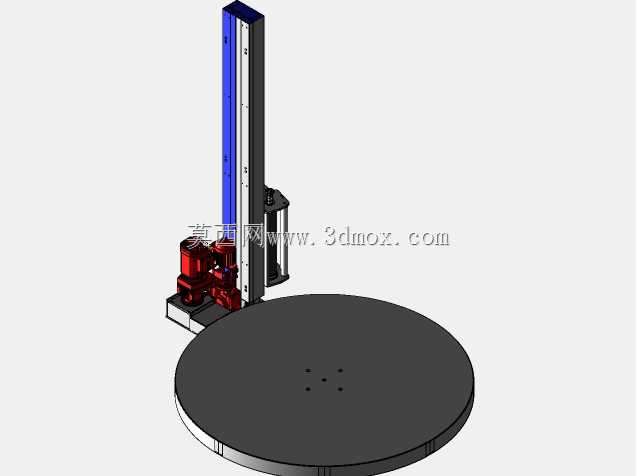

建模的时候先从核心承载部件入手，第一步先画底部转盘组件，先确定回转支撑的安装基准面，把转盘的承载面板、底部支撑筋、驱动电机的安装座依次做装配约束，转盘驱动采用双电机摩擦驱动的结构，相比齿轮驱动噪音更低，维护时不需要拆解整个转盘就能更换驱动轮，两个驱动轮对称布置在转盘边缘下方，靠摩擦力带动转盘平稳回转，转速控制在每分钟3-12转可调，适配不同包装紧实度的需求。接下来做立柱组件，立柱采用矩形型钢焊接结构作为承载主体，内部预留升降链条的安装空间，膜架滑套用工程尼龙材质，沿着立柱的直线导轨上下移动，升降传动用链条带动，上下限位位置装了硬限位块防止超程脱轨。

膜架部分的设计重点是张力控制，膜架上预留了拉伸膜的安装辊、导辊、出膜压辊，能实现预拉伸功能，把缠绕膜的拉伸比控制在250%左右，降低膜材消耗，出膜时的张力可以通过阻尼结构调整，避免拉力过大扯坏薄膜或者拉力过松导致裹包松散。建模过程中先把所有外购件比如驱动电机、回转支撑、链条、导轨的标准模型导入装配体，再做结构件的适配设计，每做一个部件就检查干涉情况，比如膜架降到最低位置时和转盘上托盘的安全距离、升降到最高位置时和立柱顶端的预留间隙，都留足了20mm以上的安全余量。整个装配完成后做了运动仿真模拟，验证转盘回转、膜架升降的动作连贯性，确认没有运动干涉后再把各个焊接件、机加工件的细节特征补全，包括安装孔位、倒角、焊接坡口的细节，方便后续直接出工程图指导生产。这类设备实际使用时，叉车把整托货物放到转盘中心，启动设备后膜架从底部开始随着转盘回转逐步上升，缠绕到设定高度后再自动回落，断膜后就能完成整托货物的裹包，相比人工缠绕效率提升4倍以上，包装一致性也更好。
