低粘度液体灌装用真空喷嘴结构设计

在食品、日化等行业的低粘度液体灌装产线上，灌装喷嘴的性能直接决定了灌装精度、产线效率与物料损耗率，这款真空式灌装喷嘴正是针对低粘度流体易滴漏、灌装精度难控制的痛点开发的核心执行部件。日常生产中，这类喷嘴主要适配常压式真空灌装机，多用于果汁、瓶装水、低度酒类、低粘度日化水剂等物料的定量灌装作业，安装在灌装机的出料管路末端，直接伸入待灌装容器瓶口完成注料动作。

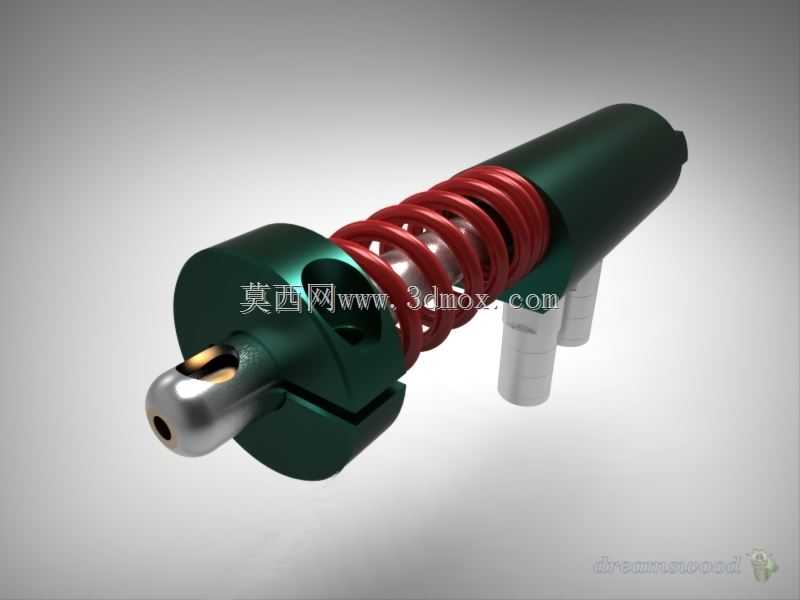

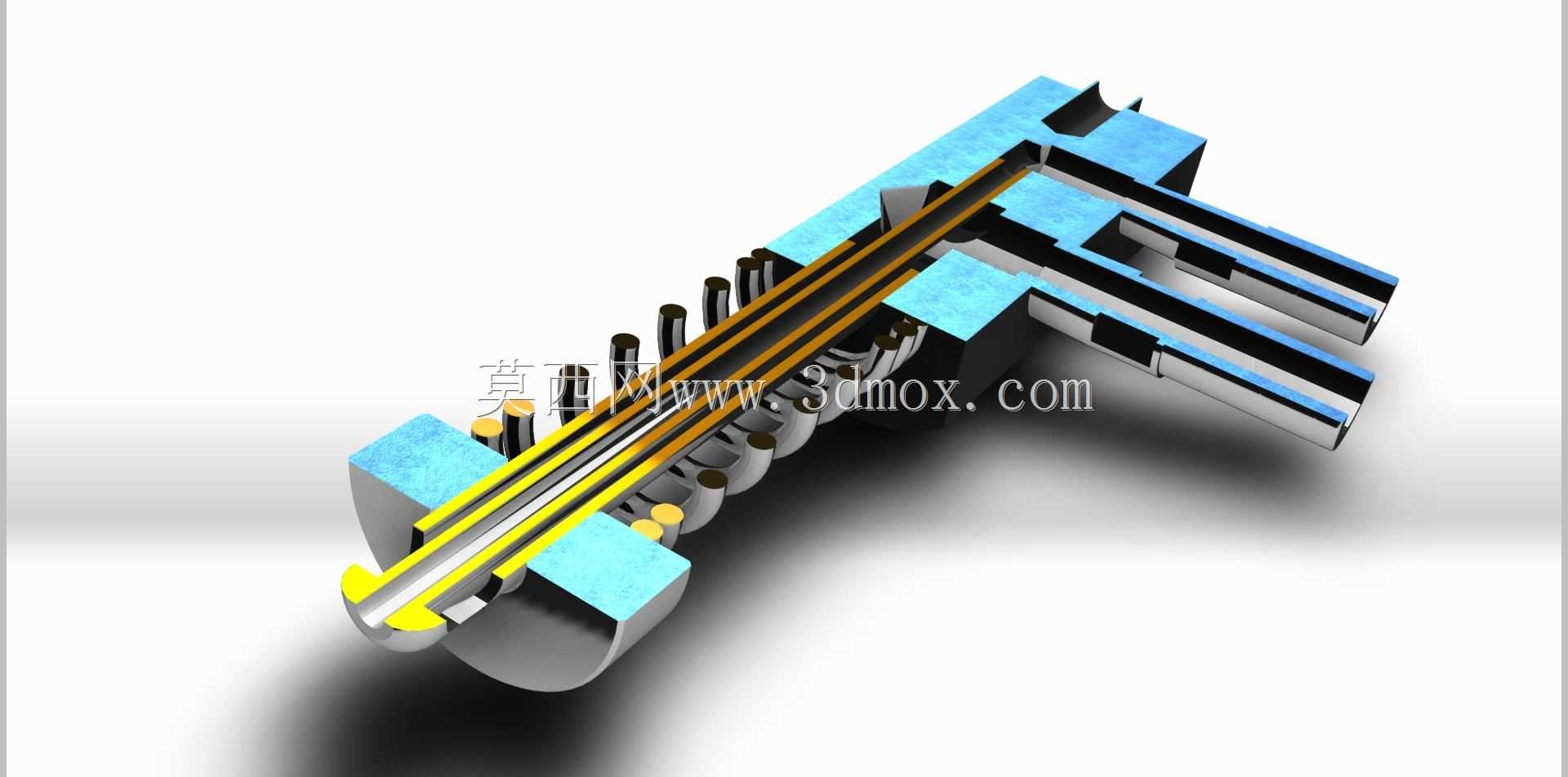

从结构设计逻辑来看，这款喷嘴采用了弹簧复位的锥面密封结构，核心密封副采用锥面贴合设计，配合内置的复位弹簧实现灌装结束后的即时断料，避免低粘度液体因为表面张力、管路余压出现挂壁、滴漏问题。喷嘴的出料端做了收束式流道设计，能够在注料时让流体保持稳定的柱状流态，减少流体飞溅与起泡现象，尤其适合对灌装液位精度要求高、容易因起泡导致灌装量超差的物料。真空辅助的流道设计可以在灌装停止瞬间，在喷嘴内腔形成微负压，将流道末端残留的液体回吸，彻底杜绝滴漏污染容器外壁的问题，这也是这类喷嘴和普通常压灌装喷嘴最核心的结构差异。

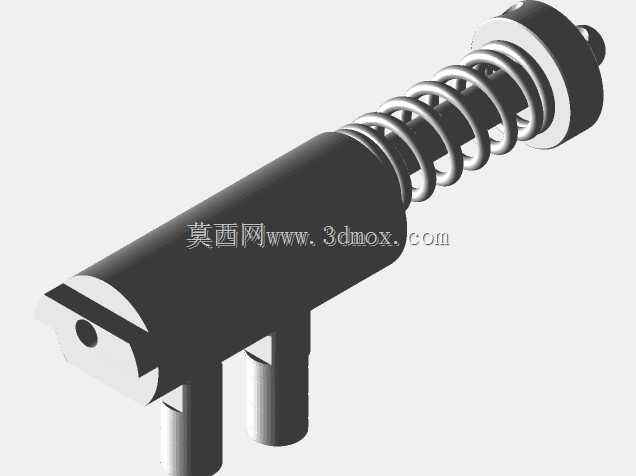

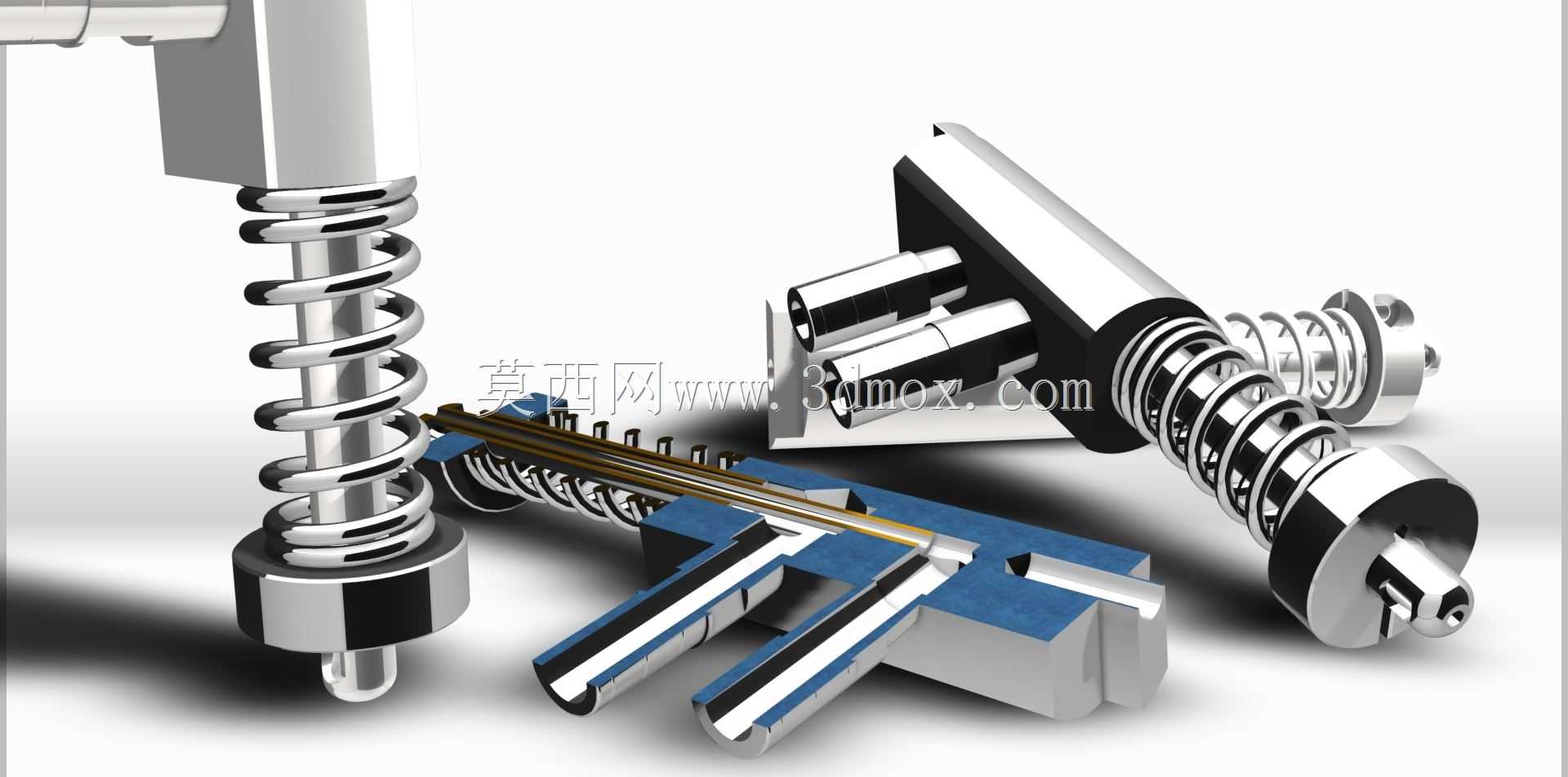

建模过程中，首先需要确定喷嘴的安装边界：这类喷嘴通常采用外螺纹接口与灌装管路连接，建模第一步先绘制接口的螺纹特征与密封端面，保证安装时的同轴度与密封性能；之后依次构建流道内腔、弹簧安装腔、密封锥面、出料口等核心特征，其中弹簧部分需要根据复位力要求计算线径、节距、有效圈数，保证弹簧在灌装压力下能够顺畅开启，断料时能够快速推动密封锥面闭合；最后完成导向定位结构、紧固件安装位的细节建模，整体装配完成后需要做干涉检查，确认阀芯在全行程运动中没有卡滞点，流道内壁没有突兀的台阶避免积液残留。

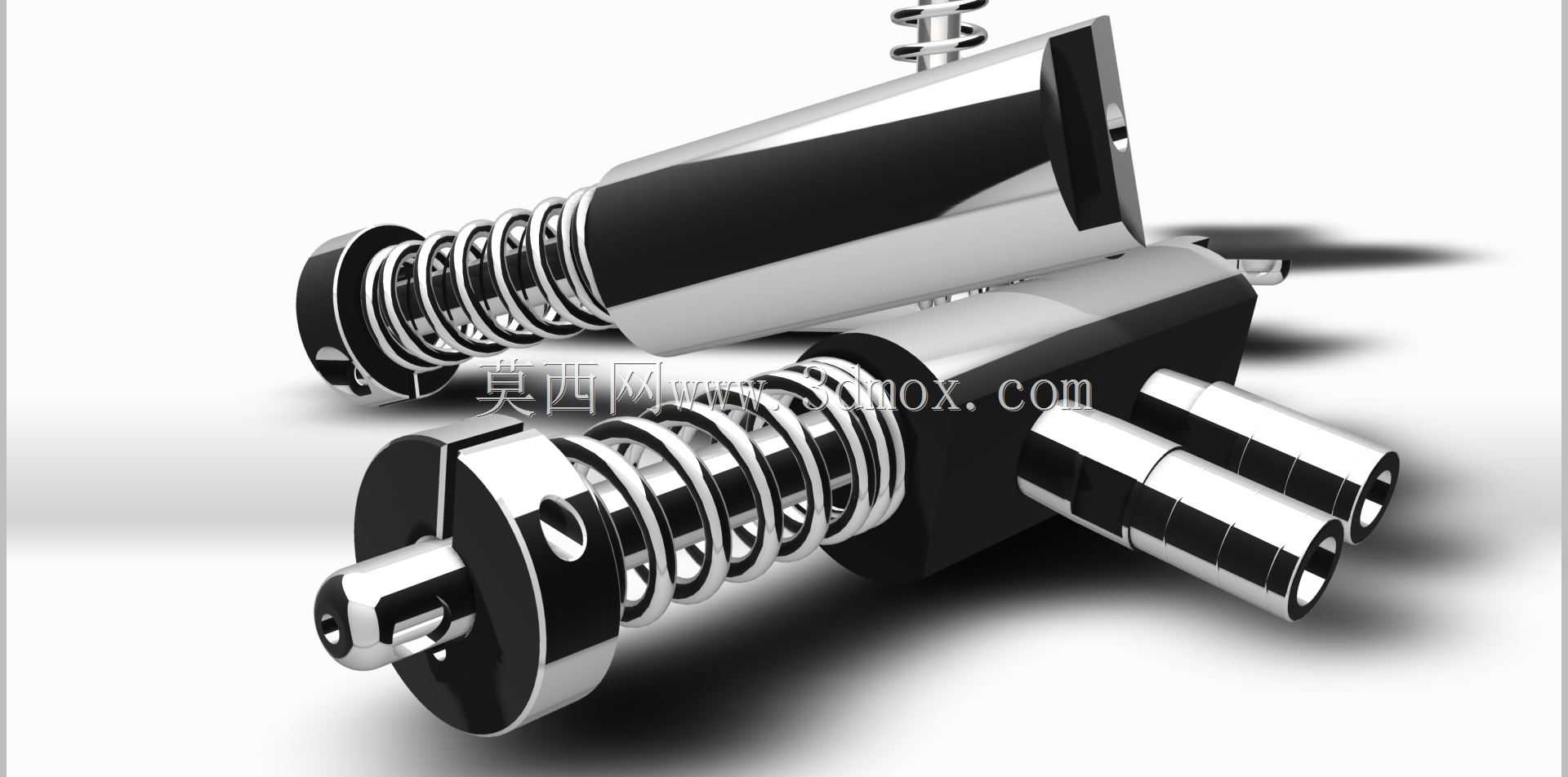

从安装适配性来看，这款喷嘴的整体外形做了紧凑化设计，外径尺寸适配常见的30-80mm口径灌装瓶口，安装长度可以根据灌装机的升降行程调整，能够直接替换多数常规灌装机的同规格喷嘴，不需要对原有设备的安装支架、管路接口做大幅改造。实际使用中，这款喷嘴的阀芯与密封件采用快拆结构设计，日常更换不同物料时可以快速拆解清洗，符合食品接触类设备的卫生要求，流道内壁的粗糙度控制在Ra0.8以下，减少物料挂壁残留，降低清洗难度与物料交叉污染的风险。
