健身房可调节倾斜式训练长凳结构设计

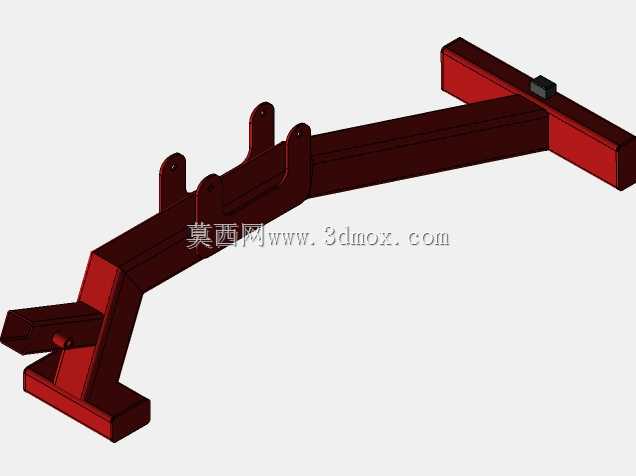

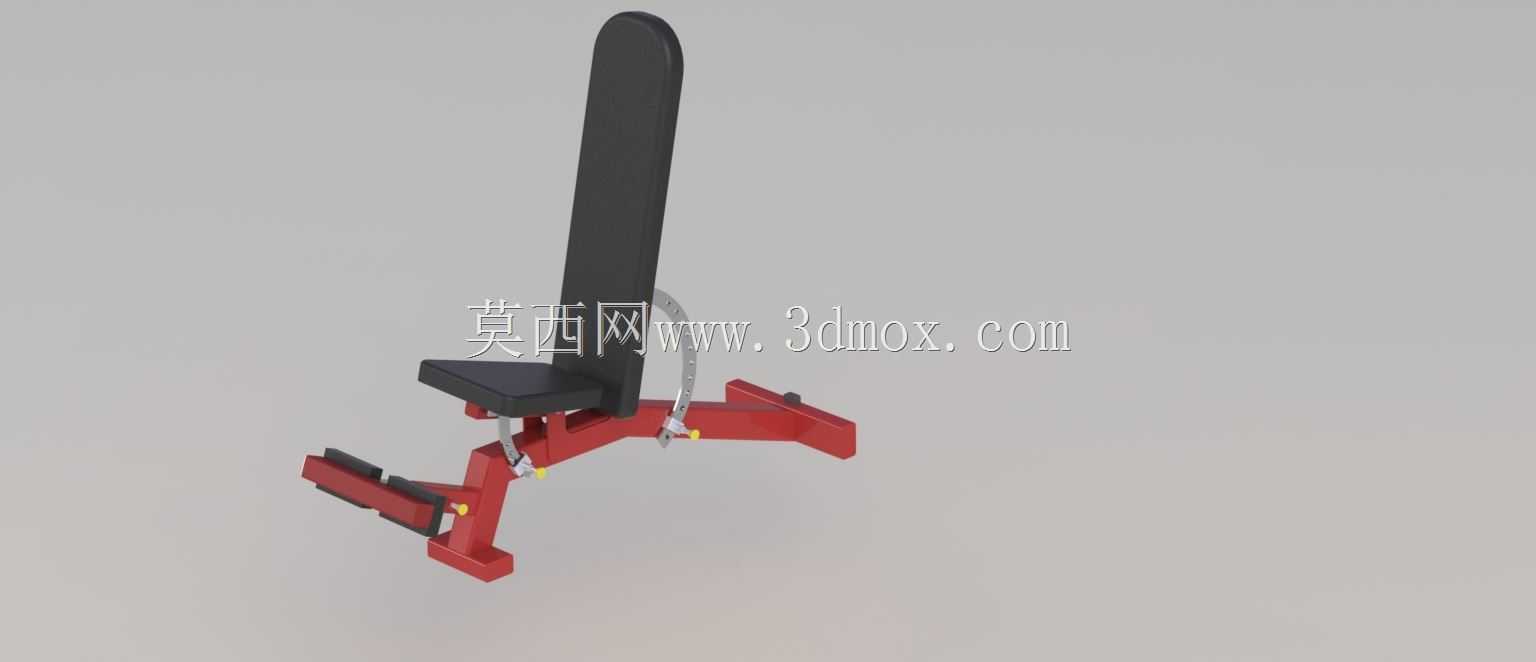

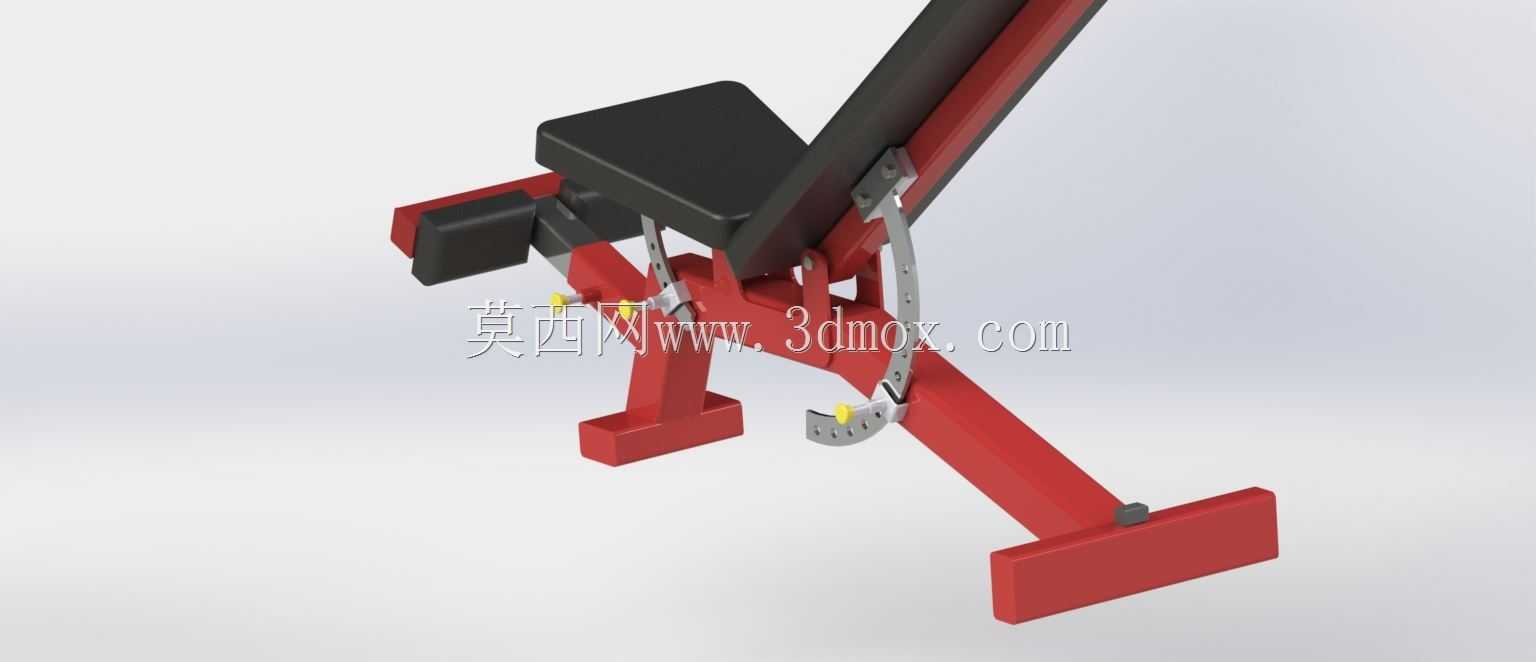

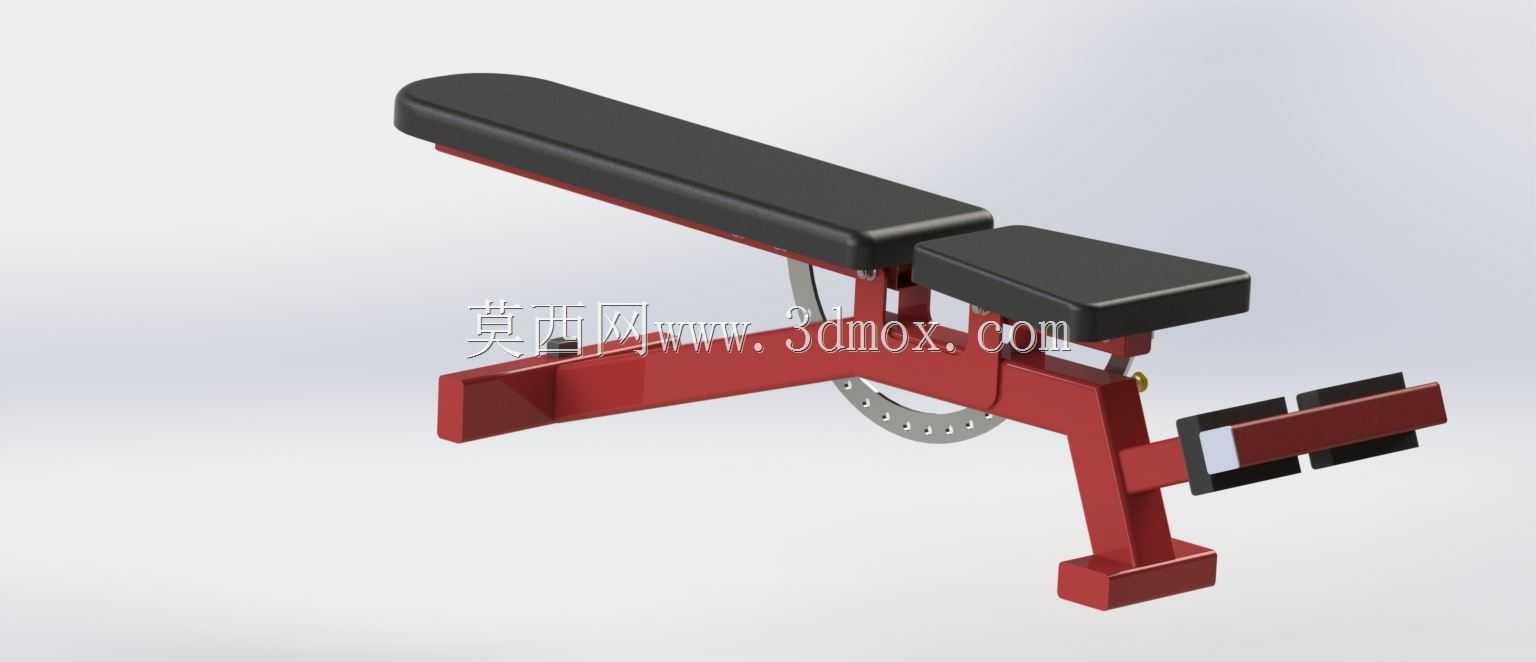

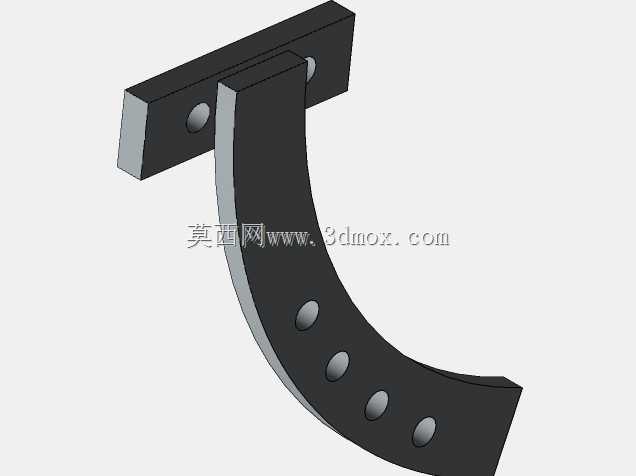

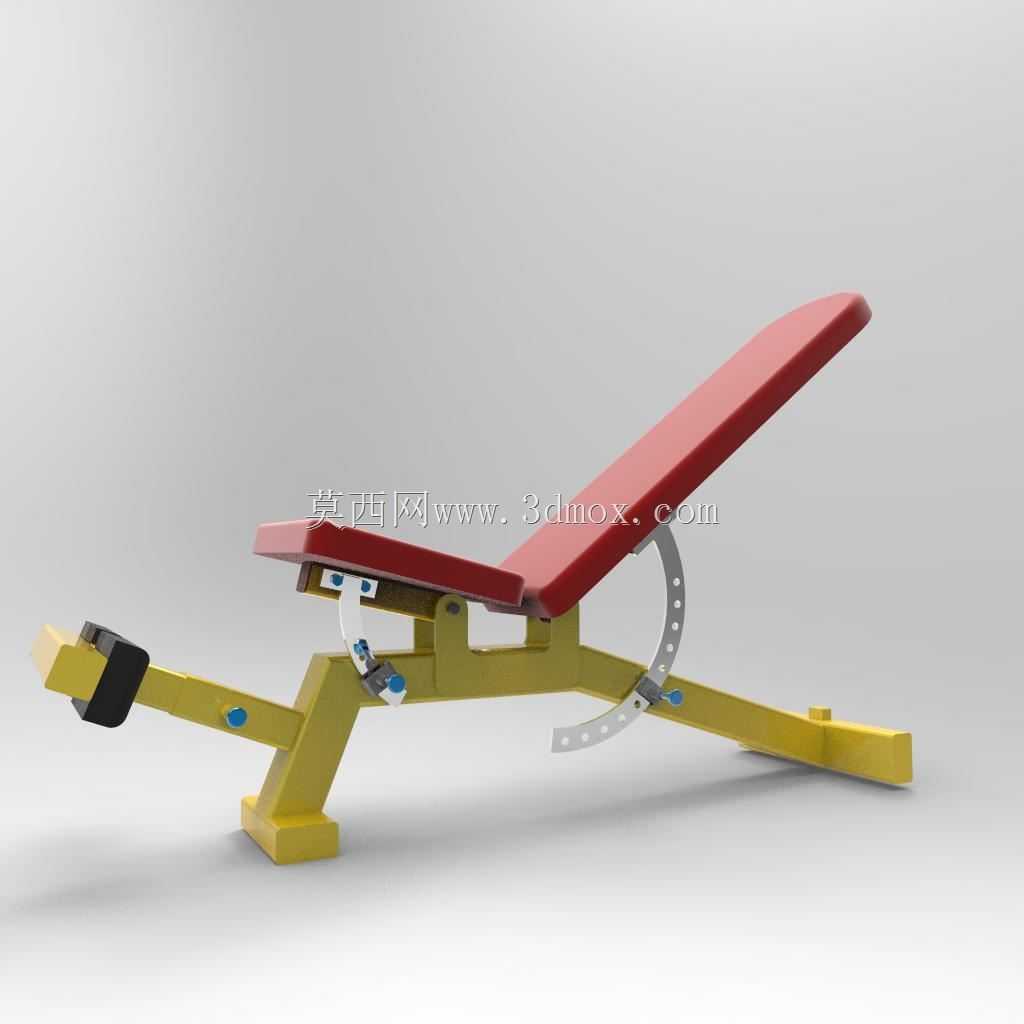

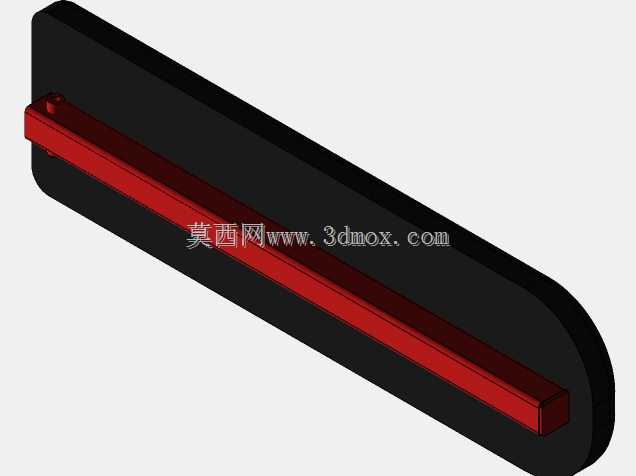

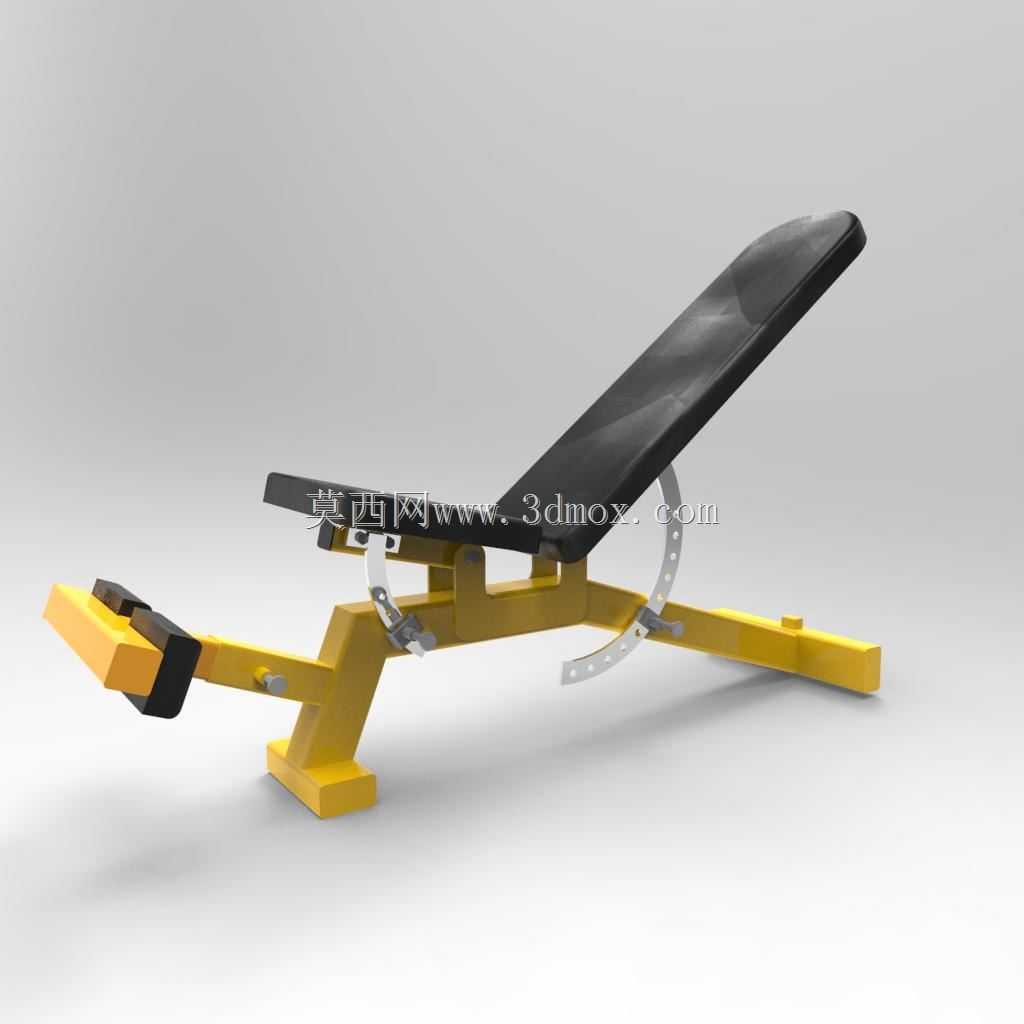

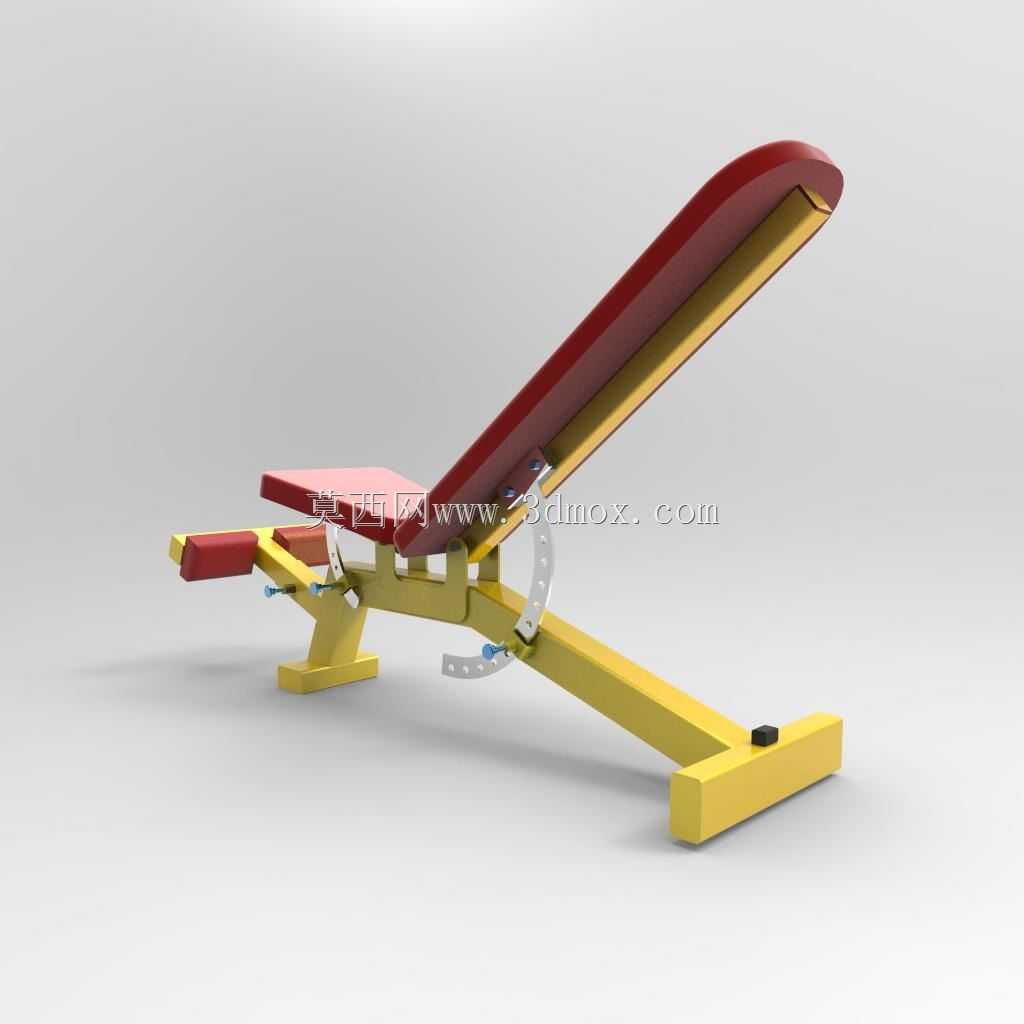

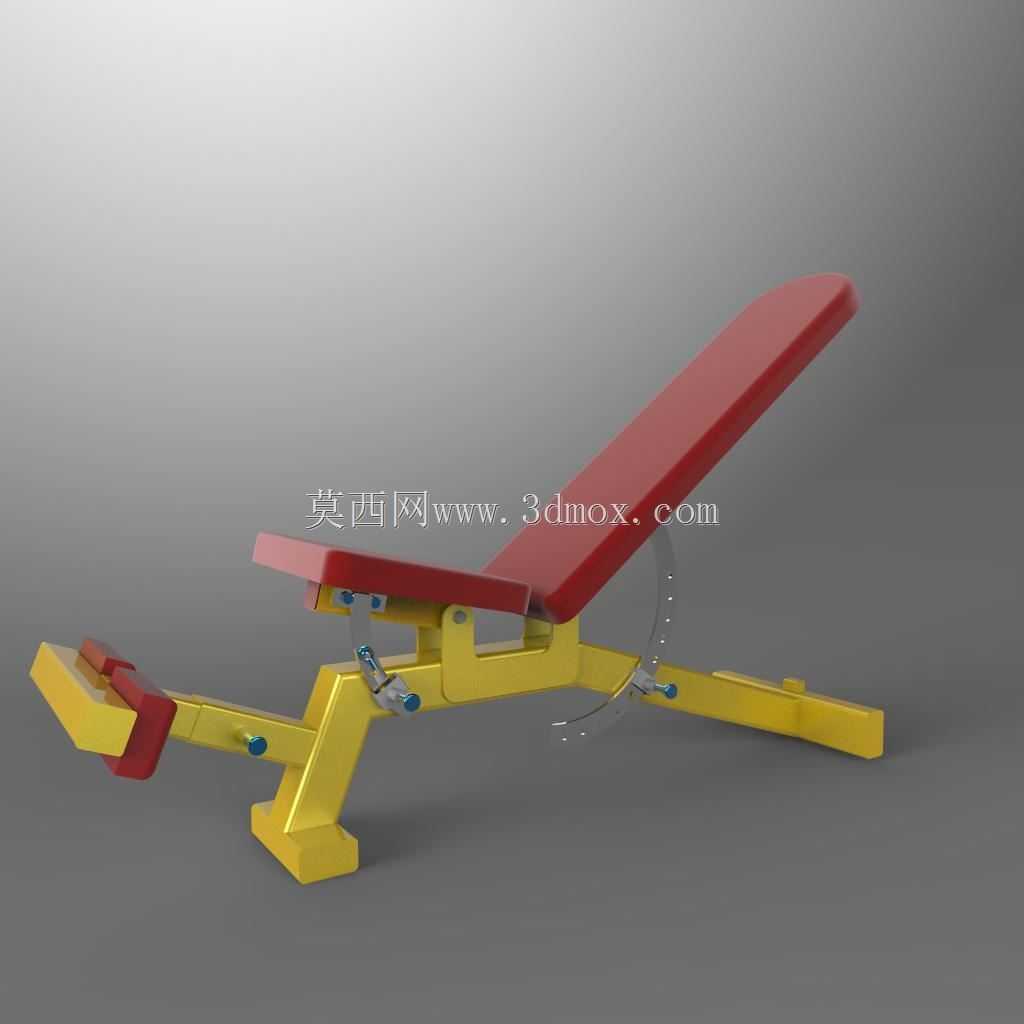

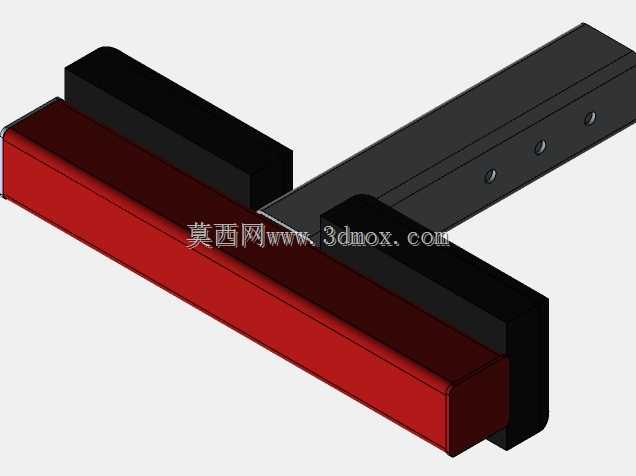

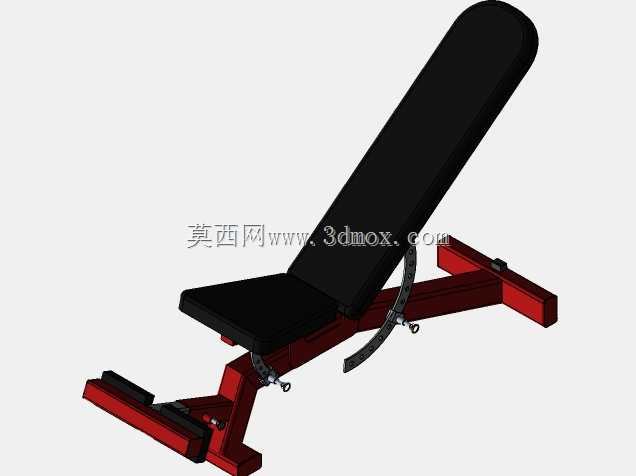

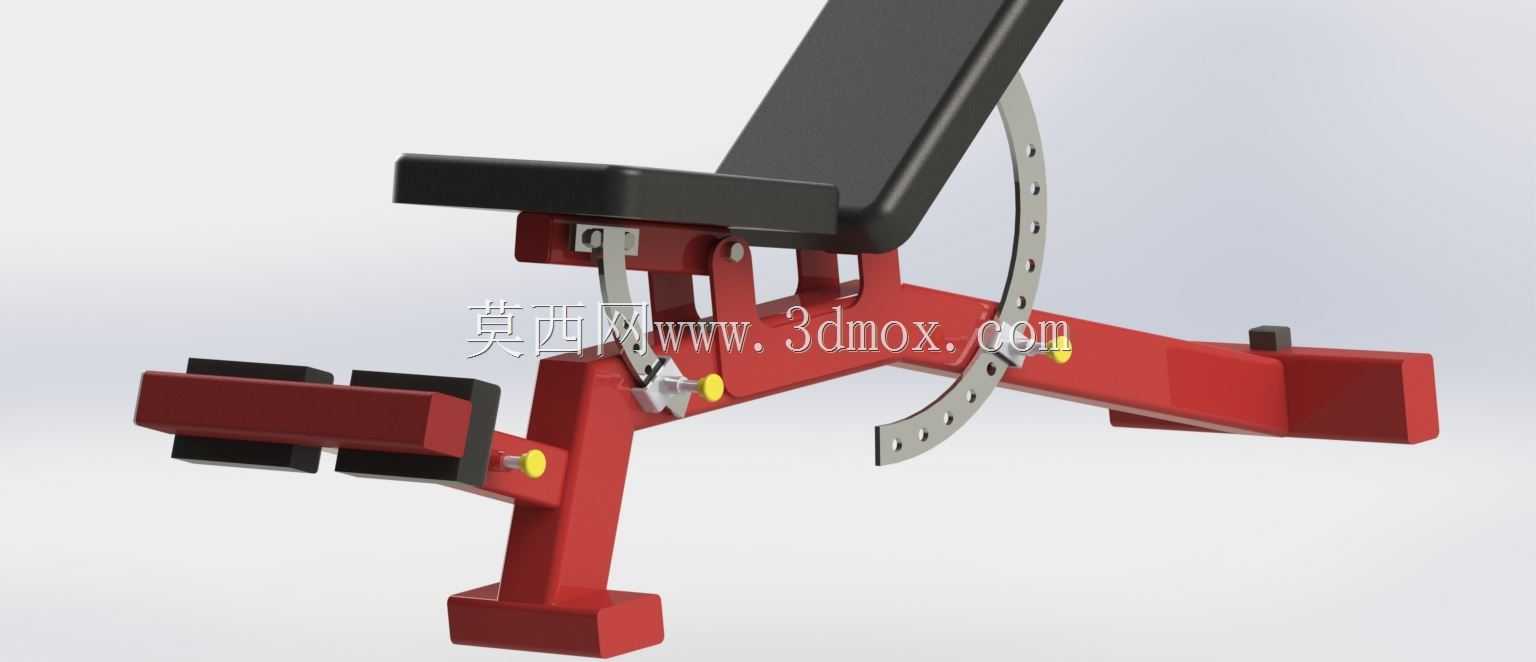

这款可调倾斜训练长凳主要面向商用健身房、家用健身空间以及小型私教工作室场景使用，核心用途是为使用者提供不同倾斜角度的支撑面，完成上斜卧推、上斜哑铃飞鸟、坐姿肩推、下斜卷腹等多类上肢与核心训练动作，适配不同身高、不同训练动作的姿态支撑需求。从功能特性来看，凳体靠背支持多档位角度调节，调节结构采用弧形齿板配合快拆锁止销实现，调节时只需拔出锁止销，转动靠背至对应档位孔位后插入锁止销即可完成固定，档位覆盖从接近水平到接近60度倾斜的常用训练角度，座垫部分同样带有小角度调节结构，避免使用者在大角度倾斜训练时出现身体下滑的问题；前端配备泡棉包覆的脚踝固定辊，可在下斜训练时卡住脚踝提供稳定支撑，泡棉采用高回弹材质，外层包裹耐磨PU面料，长期使用不易出现塌陷或表皮破损。设计过程中优先考虑结构稳定性与使用安全性，底部支撑框架采用矩形钢管焊接成型，整体呈外扩式Y型支撑布局，前后支撑脚的跨度经过反复校核，确保在大重量负重训练时凳体不会出现侧翻或翘边问题，支撑脚底部预留防滑橡胶垫的安装槽，可粘贴橡胶垫避免训练时凳体移位，同时保护地面不被刮花。建模时先从底部支撑框架开始搭建，先绘制各段钢管的草图路径，通过结构构件命令生成基础框架实体，再依次添加角度调节齿板、锁止销、靠背转轴、座垫支撑骨架等结构件，齿板上的档位孔采用线性阵列配合弧形路径排布完成，确保每个档位的孔位同轴度符合装配要求；之后搭建凳面部分，靠背与座垫的内部支撑板采用钣金件建模，表面预留泡棉层的安装厚度，再绘制外层包覆层的曲面实体，前端脚踝固定辊采用旋转凸台命令生成辊体内芯，再包覆软质层的实体结构。整体安装边界控制在长度1500mm、宽度650mm范围内，水平状态下凳面高度为450mm，最大倾斜角度下靠背顶端高度为1200mm，可适配绝大多数健身空间的摆放需求，各转动配合位置预留0.2mm的装配间隙，避免长期使用出现转动卡滞问题，所有焊接位置均做圆角过渡处理，避免应力集中导致框架开裂。
