带护栏及斜梯的工业操作平台结构

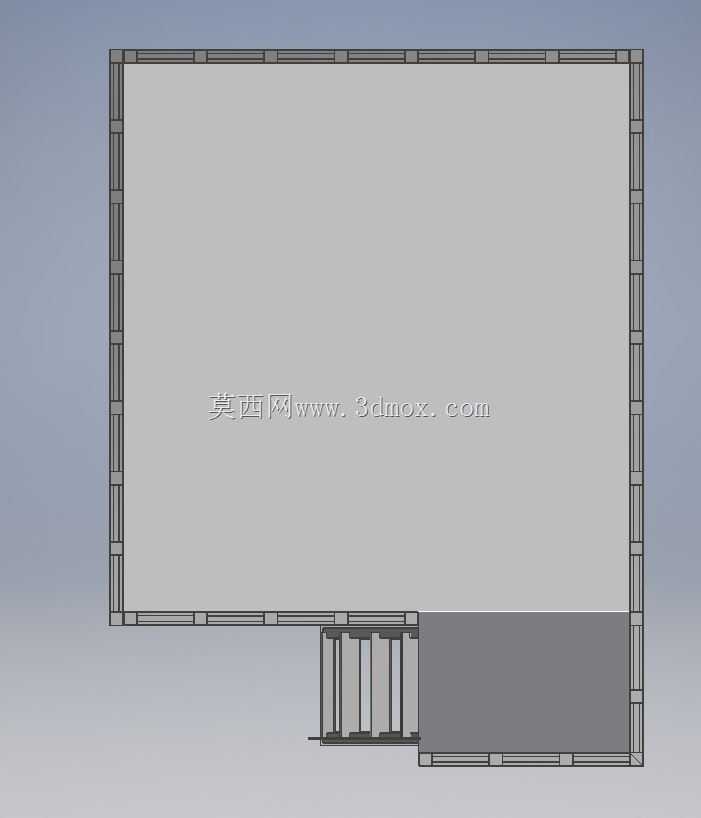

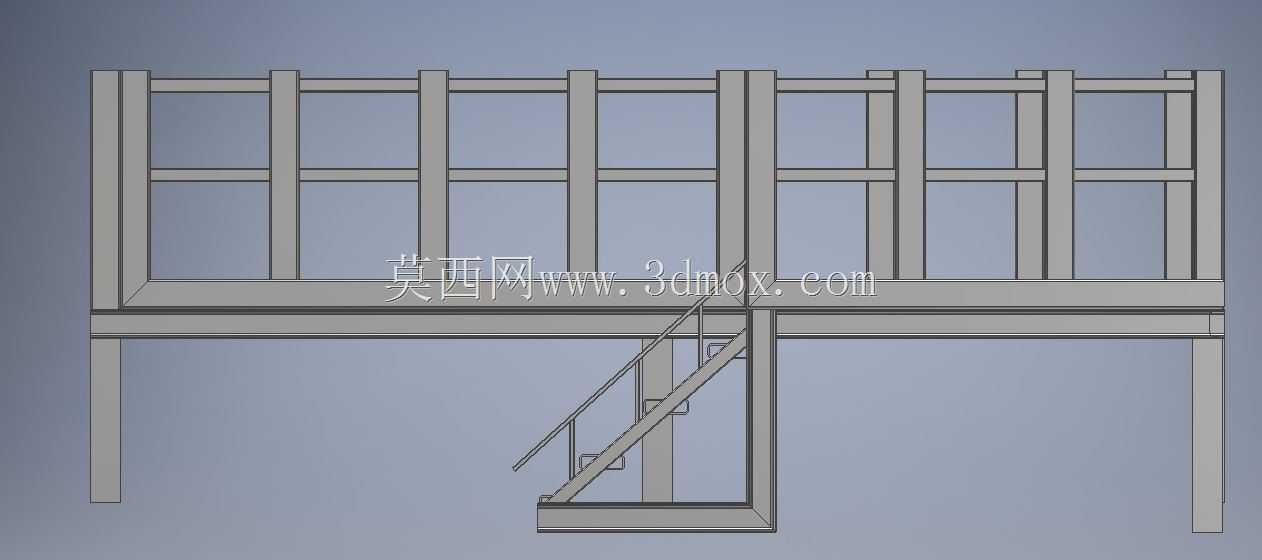

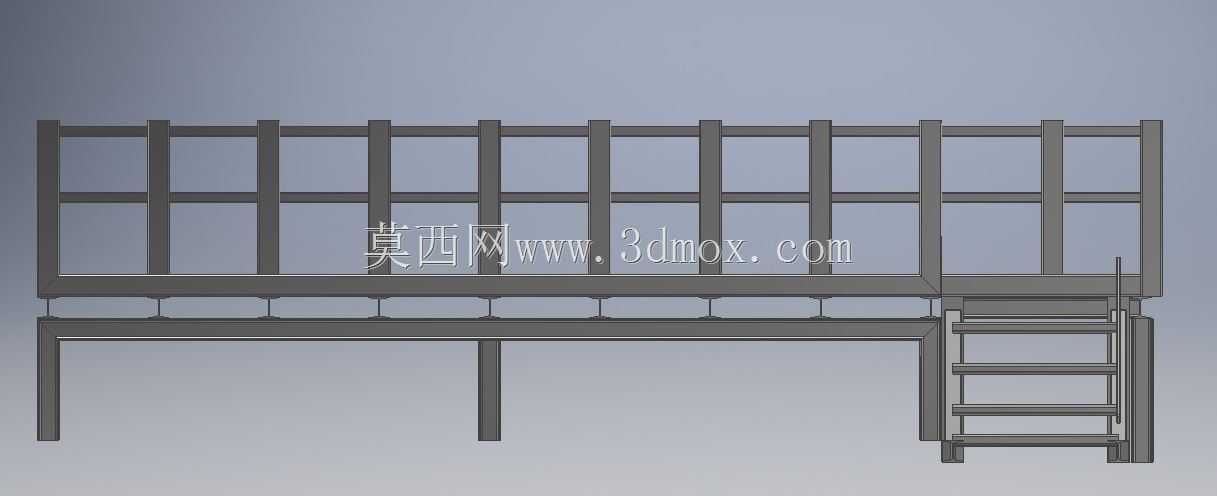

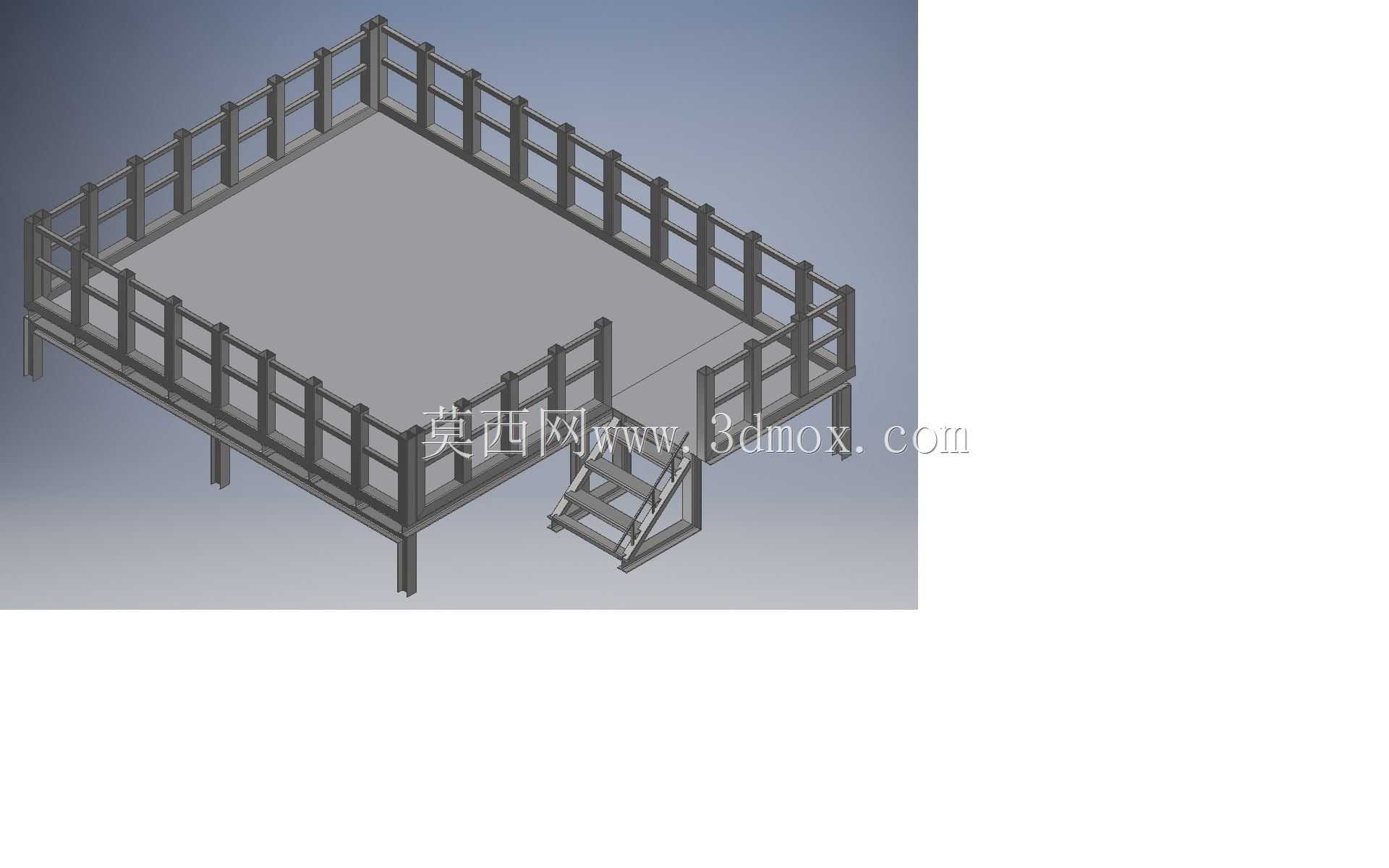

这类带护栏与斜梯的钢结构操作平台，常见于生产车间设备旁的登高作业场景，多用于操作人员站定后完成设备高位操作、巡检、物料临时码放等作业，也可作为生产线跨线通行的过渡平台，适配需要固定登高站位的工位，避免临时登高梯的滑移、失稳风险。从结构设计逻辑来看，整体采用框架式承载结构，平台主体由支腿、台面框架、铺板组成，支腿采用等边角钢或矩形管制作，下端预留安装孔位，可通过膨胀螺栓与混凝土地面固定，也可搭配可调脚杯适配地面不平整的安装场景，台面框架采用型钢焊接成型，上铺花纹钢板或格栅板保障防滑性能，四周设置的护栏高度符合工业防护规范，横杆间距满足防坠落要求，预留的开口位置配套斜梯，斜梯踏步采用防滑钢板制作，两侧同样设置扶手，斜梯倾角控制在人员上下舒适且节省空间的区间，斜梯与平台框架采用螺栓连接，方便运输拆分与现场组装。建模过程中，先确定平台的额定承载要求，以此反算支腿、主框架梁的型钢截面规格，先绘制整体布局的草图，定位支腿的分布位置、平台台面的边界尺寸、斜梯的安装位置与倾角，优先搭建线框骨架确定各部件的空间位置，避免后续装配出现干涉。随后逐个生成支腿、横梁、铺板、护栏杆件、斜梯踏步与扶手的实体特征，护栏的竖杆与横杆采用阵列特征快速生成，注意在斜梯与平台衔接的位置预留护栏开口，避免人员通行受阻。建模时需要重点核对安装边界，平台整体高度要匹配对接设备的操作面高度，斜梯下端要预留足够的地面落脚空间，支腿的安装孔位要避开地面预埋管线的常规布设位置，所有焊接位置预留焊角尺寸的建模余量，螺栓连接的位置要对应生成螺栓过孔与螺母贴合面，方便后续出工程图时直接标注加工尺寸。这类平台的外形尺寸可根据实际工位需求调整，常规单工位平台台面尺寸在1.5米至3米见方，平台高度从0.8米到2.5米不等，若高度超过2米需要额外加密护栏横杆，斜梯宽度不小于0.6米保障单人顺畅通行，整体钢结构完成后做除锈喷塑处理，适配车间多尘、潮湿的作业环境，长期使用不易锈蚀变形。建模完成后需要做静态干涉检查，确认斜梯与护栏、支腿之间无碰撞，人员站立区域的净空高度满足操作要求，铺板的支撑梁间距控制在合理范围，避免人员踩踏时出现过大挠度，保障结构刚性与使用安全。
