胜利恩格尔120吨卧式注塑机外观结构

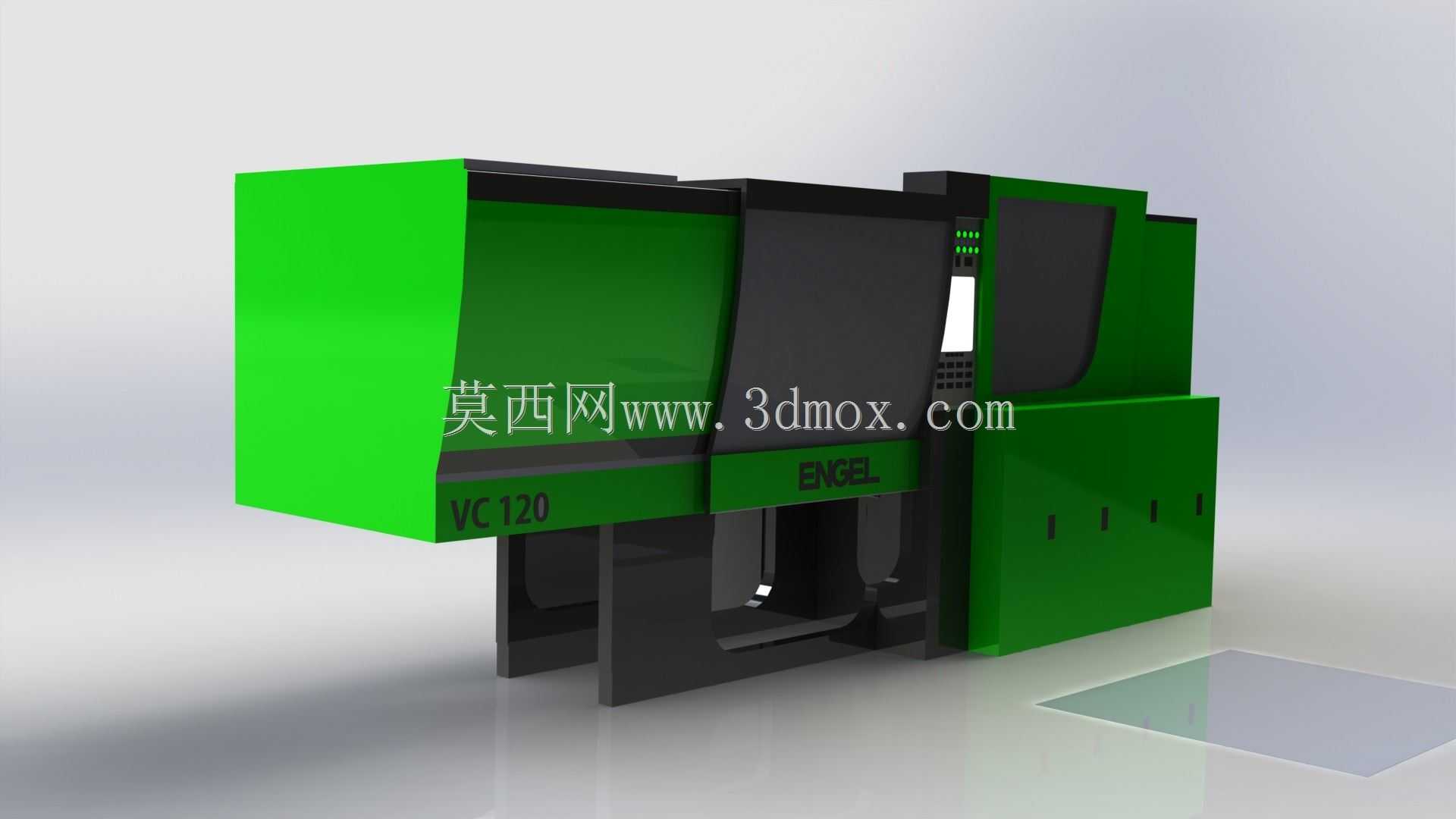

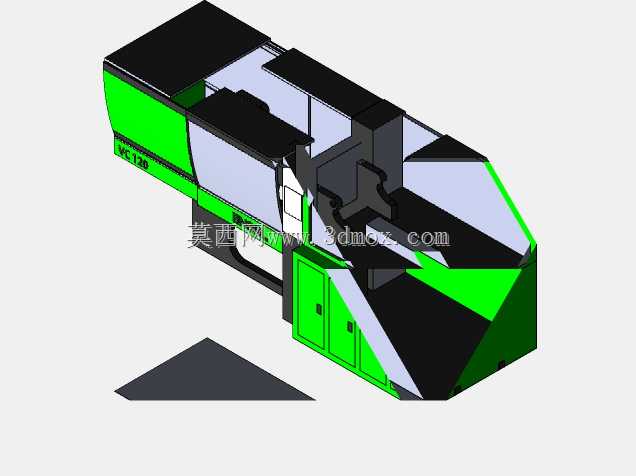

在塑料成型加工车间的布局规划中，120吨锁模力级别的卧式注塑机是中小型精密塑件量产的核心设备，这类设备常被用于生产电子外壳、日用塑料配件、小型汽配塑件等产品，适配PP、ABS、PC等多种常用热塑性塑料的注射成型工艺。本次构建的三维模型聚焦设备外部装配形态，还原了机台的整体布局：左侧为合模单元的防护外罩，采用醒目的绿色涂装区分操作区域，右侧为注射单元与电控柜体的整合结构，黑绿配色的外罩覆盖了内部的锁模机构、射台导轨与液压管路，操作侧预留了人机交互界面的安装位，底部的支撑脚结构明确了设备落地安装的接触点位。建模过程中优先梳理了设备的整体尺寸边界，锁模侧的外罩宽度、射台侧的延伸长度、整机高度都按照实际设备的外部轮廓做1:1还原，没有对内部的螺杆、曲肘锁模机构、液压阀组等细节做拆分建模，仅保留外部视觉层面的装配关系，方便车间布局规划时快速调用模型做产线排布、安全距离校核、物流通道预留等工作。建模时先从底部机架的基准面开始绘制草图，拉伸生成机架的主体支撑结构，再依次叠加合模区外罩、射台护罩、电控柜外壳的特征，外罩上的散热槽、品牌标识位、操作窗口的凹陷结构都通过拉伸切除、凸台命令完成，边角的圆角过渡按照实际钣金外罩的工艺圆角做处理，避免出现尖锐的直角结构，最后为不同区域的外罩赋予对应的材质外观，区分钣金喷塑件、黑色操作面板、透明观察窗的视觉差异。这类仅保留外部形态的模型，在做新车间产线仿真、设备招投标方案展示、教学演示场景搭建时，既能准确传递设备的占位尺寸与外观特征，又不会因为内部细节过多导致文件冗余，调用时的加载效率更高，也能避免核心结构参数的泄露。建模过程中特意核对了操作侧的开门方向、急停按钮的预留位置、顶部吊装孔的点位，确保模型在做虚拟布局时，能够匹配真实的设备安装与操作需求，不会出现操作空间预留错误、吊装干涉这类布局问题。
