回收厂用玻璃瓶玻璃管破碎处理设备

做这个设备的三维建模时，最先要锚定的是回收场站的实际作业场景——这类设备大多布置在回收分拣车间的边角区域，紧邻玻璃类废料归集点，进料端要适配人工手投或者小型输送带送料的高度，不能做的太高增加上料劳动强度，也不能太低导致出料口接料容器放置空间不足。整体机架采用方管焊接结构，四根支腿做了带安装底板的设计，安装时直接通过膨胀螺栓固定在水泥地面即可，不需要额外做复杂的混凝土基础，适配回收厂经常调整工位布局的需求。

建模第一步先搭建整体骨架，先确定破碎腔的核心尺寸，要保证常见的500ml玻璃瓶、长度1米以内的废弃玻璃管能顺利进入，不会在进料口发生卡滞，进料斗做了向外延伸的倾斜导料板，两侧加了挡边，避免投料时玻璃碎渣飞溅出来伤到作业人员，导料板的倾斜角度设为35度，既能让玻璃靠自重滑入破碎腔，又不会因为角度太陡导致物料冲速过快打坏内部构件。传动部分采用电机加皮带轮的减速结构，没有用硬齿面减速机，一方面是玻璃破碎的冲击载荷不算特别大，皮带传动能起到过载缓冲的作用，一旦有难以破碎的硬质杂物卡入破碎腔，皮带会先打滑，避免烧坏电机或者打坏破碎辊；另一方面皮带传动的维护成本更低，回收厂的运维人员不需要太高的技术水平就能完成皮带更换、张紧调整。

建模过程中要重点处理破碎腔的密封结构，上下腔体的连接面要预留密封垫的安装槽，避免破碎产生的玻璃粉尘从接缝处溢散，符合车间的职业健康要求。侧面的传动轮位置加装了半圆形的安全防护罩，建模时要把防护罩的安装支架、固定孔位都做准确，不能出现安装干涉。出料口设在破碎腔的正下方，开口尺寸要保证破碎后的玻璃颗粒能顺利落下，不会在腔体内积料，颗粒大小通过破碎辊的间隙调整来控制，建模时要把间隙调整的螺栓结构做出来，方便后续出工程图时直接标注调整行程。

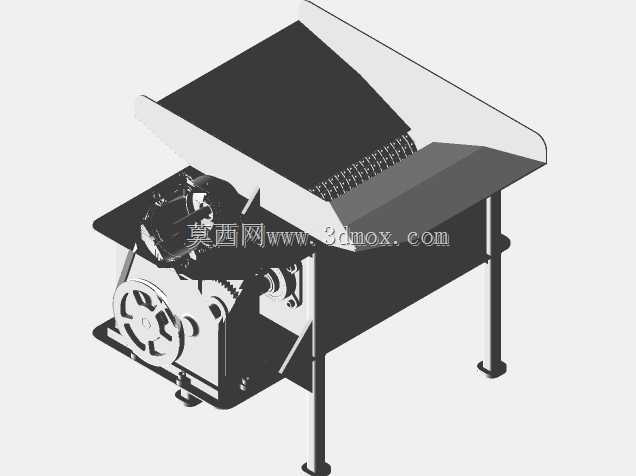

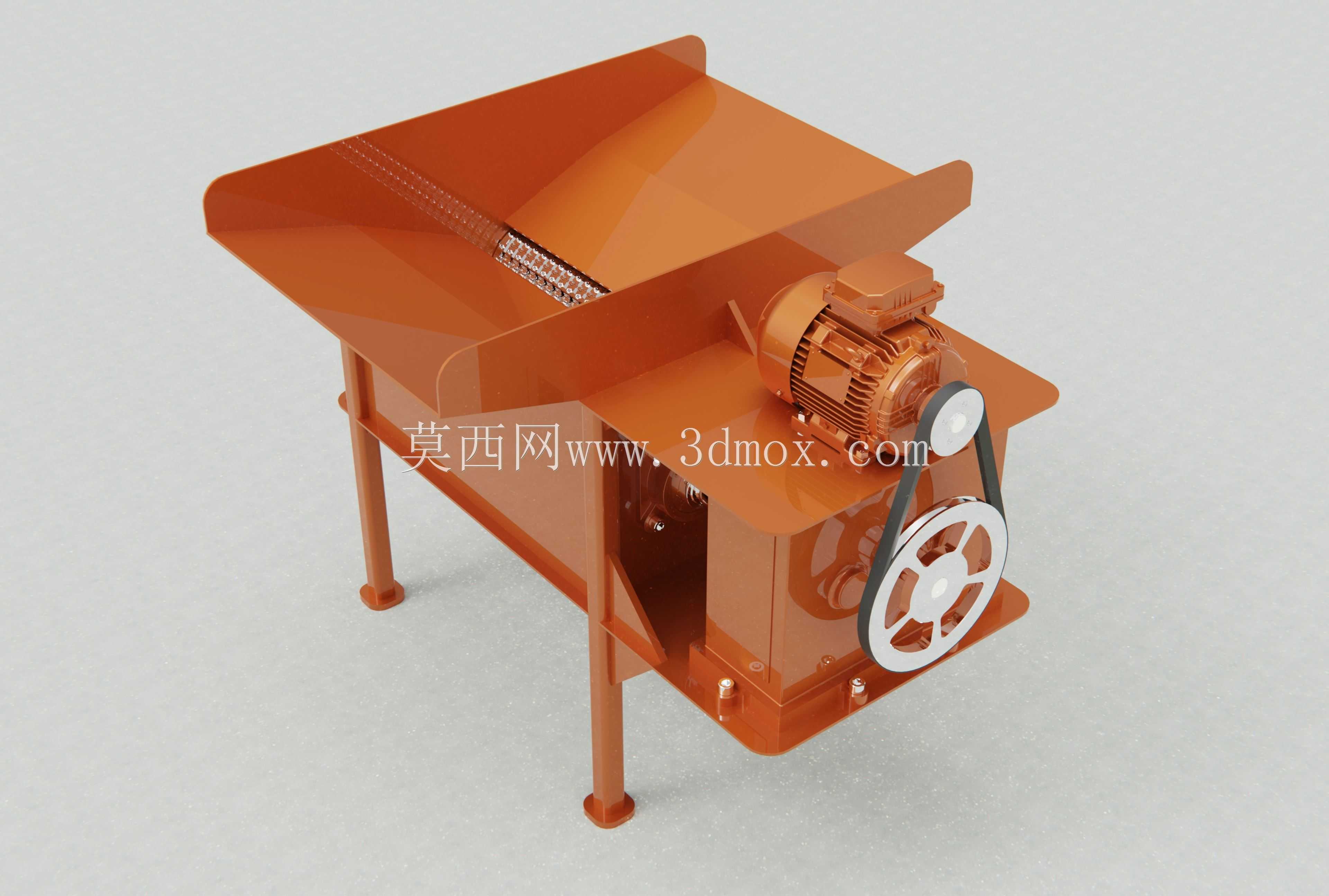

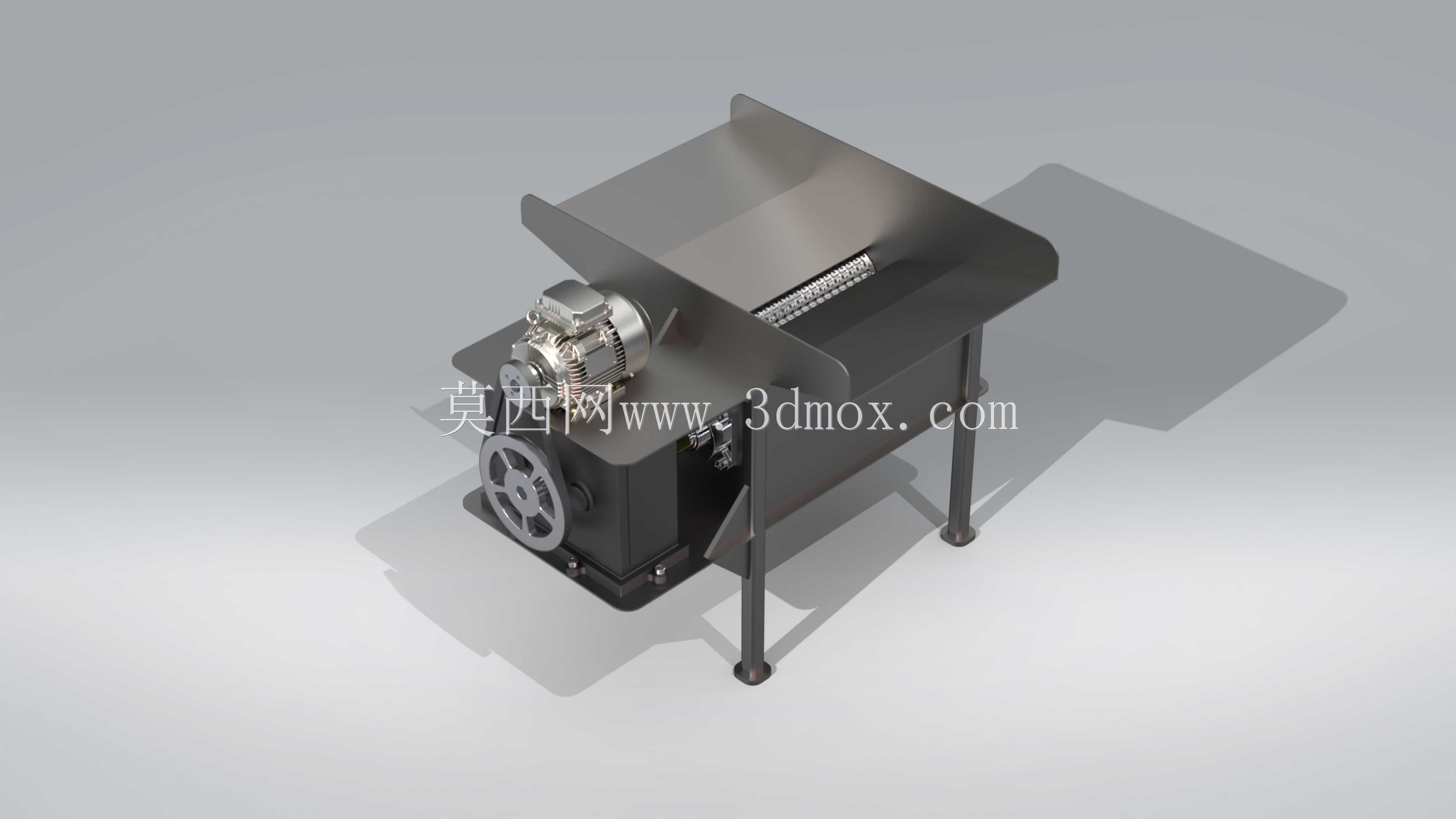

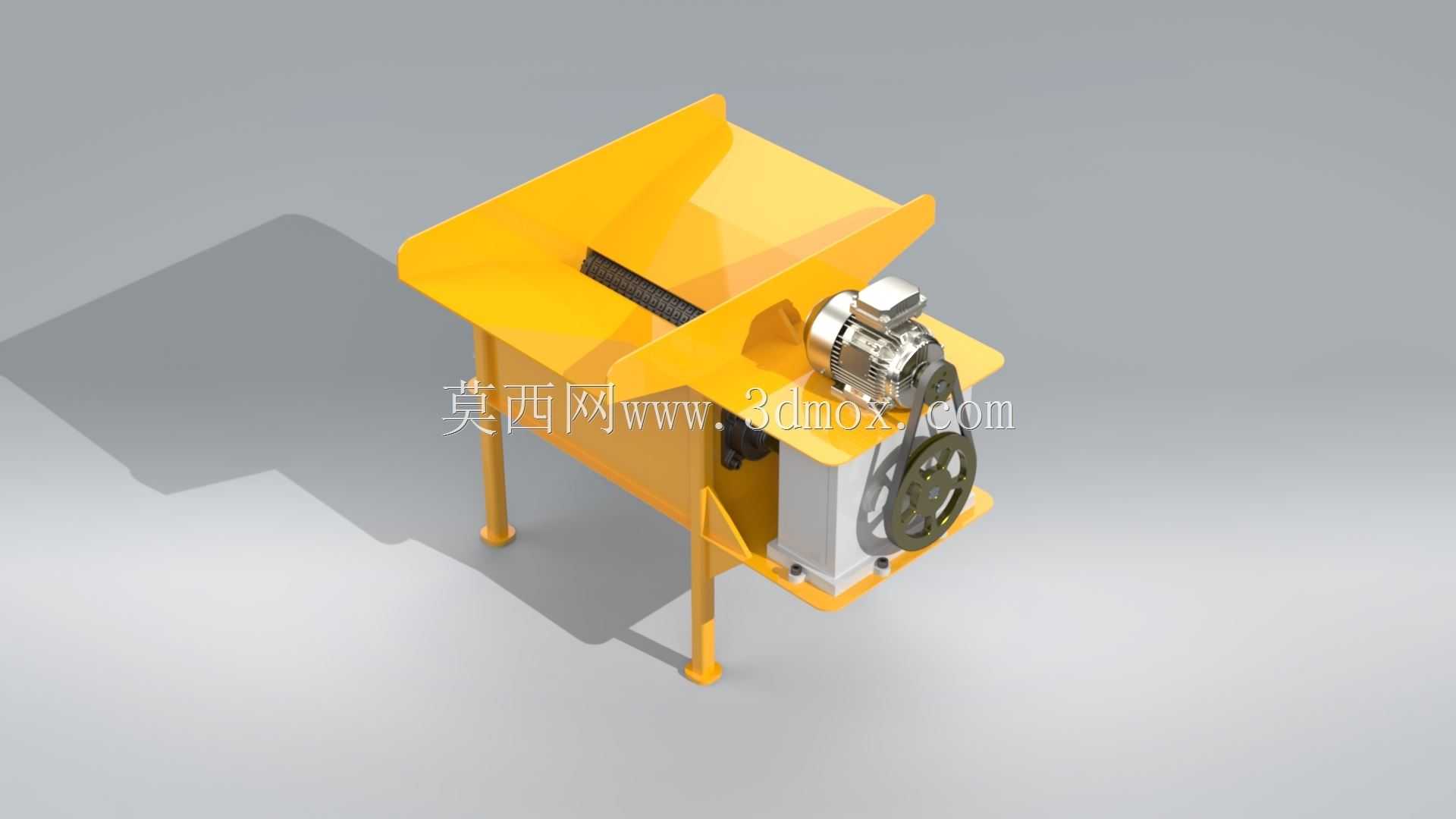

画三维图的时候先从破碎辊子组件开始装配，确定辊子的中心距之后再往外推腔体壁厚、机架的安装位置，最后装配电机、皮带轮、护罩、料斗这些外围部件，整体装配完成后要做干涉检查，重点确认皮带的张紧行程范围内不会和机架、护罩发生摩擦，支腿的安装孔位要和地面固定的常用尺寸匹配，设备整体的宽度控制在1.2米以内，方便通过车间的常规通道转运。实际使用时，作业人员把收集来的废弃玻璃瓶、玻璃管直接从进料斗投入，设备启动后内部的破碎辊相对转动，把玻璃挤压破碎成粒径均匀的颗粒，从下方出料口落到收集容器里，后续可以直接送去玻璃生产厂家作为回炉原料，相比传统的人工砸碎方式，效率提升明显，也能减少玻璃碎片划伤人员的风险。
