螺旋叶片连续弯曲成型加工设备结构

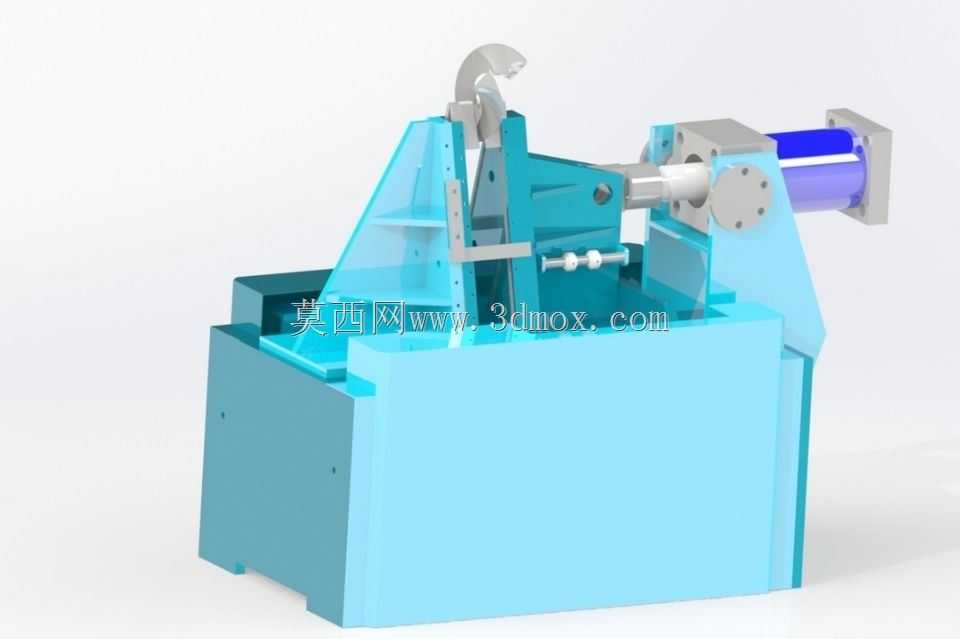

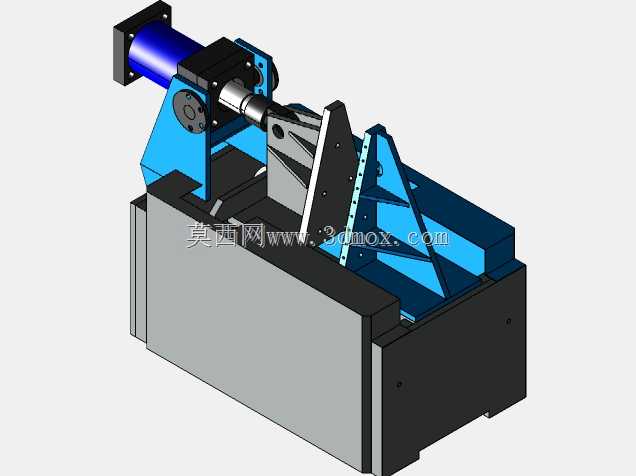

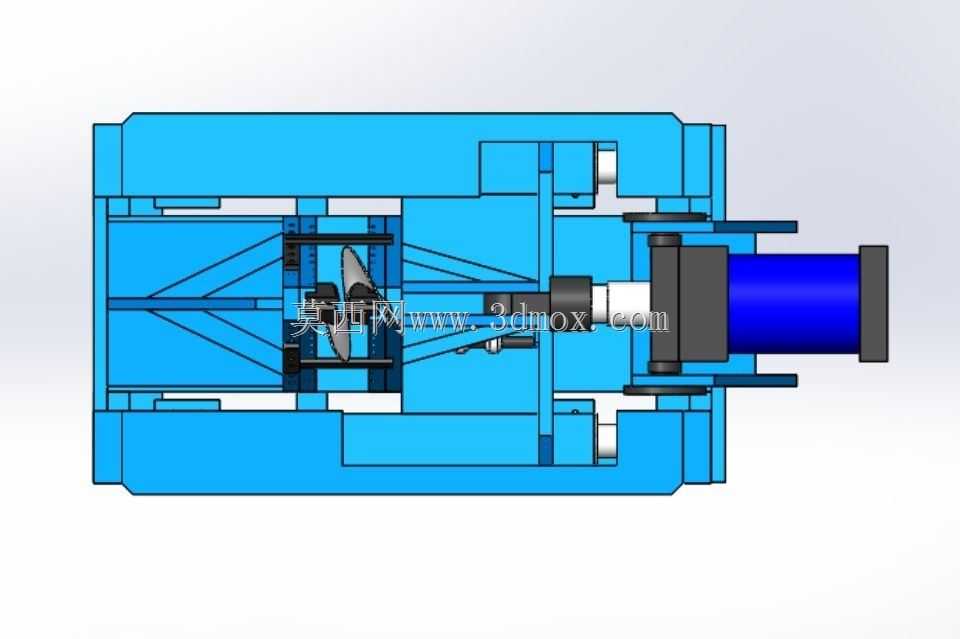

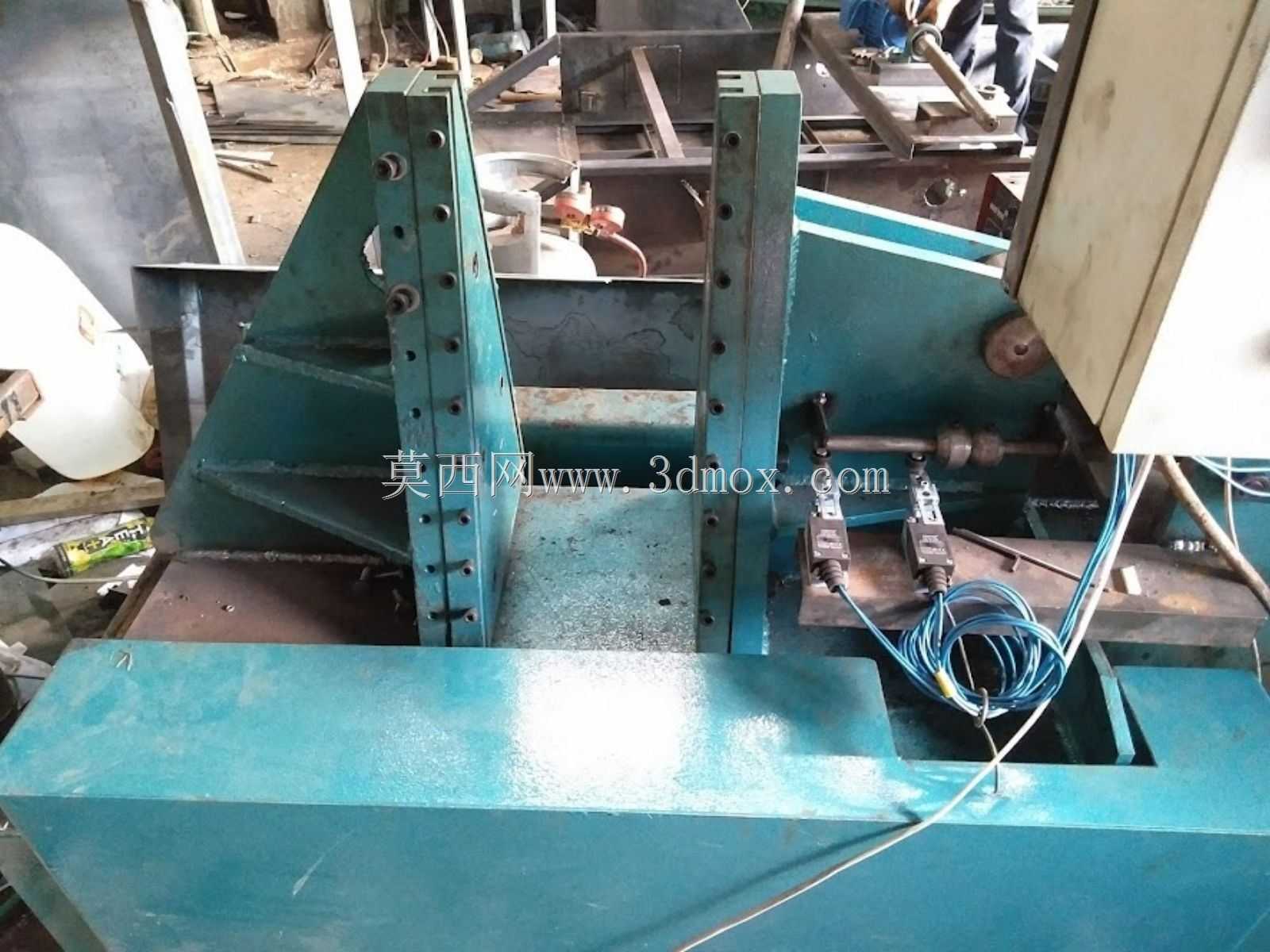

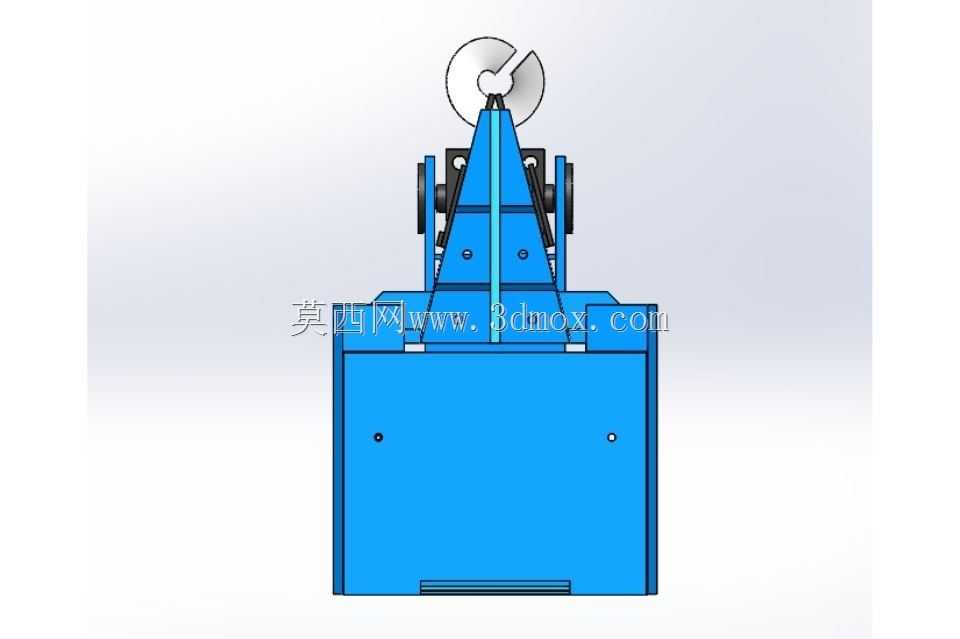

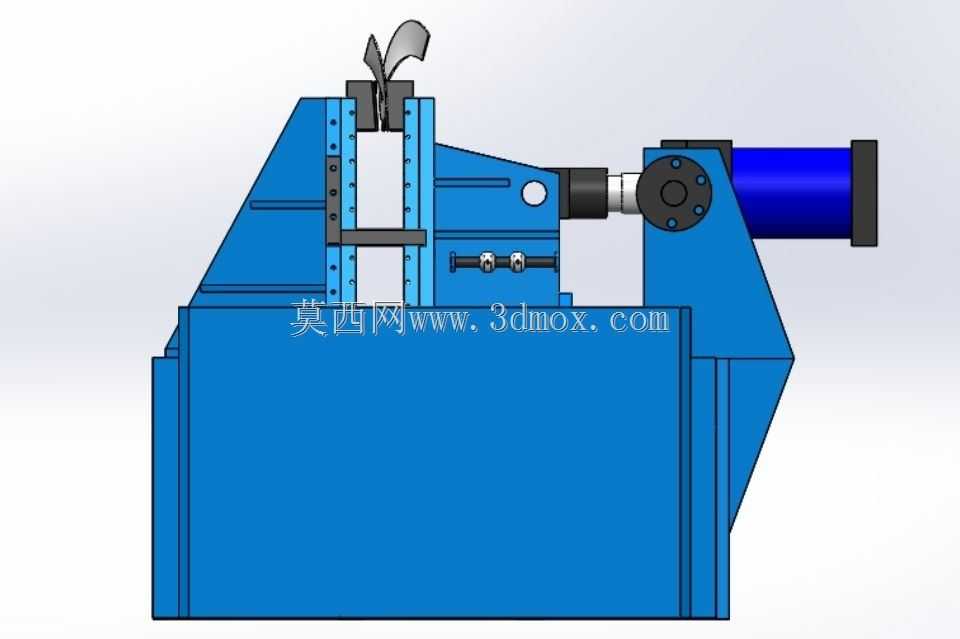

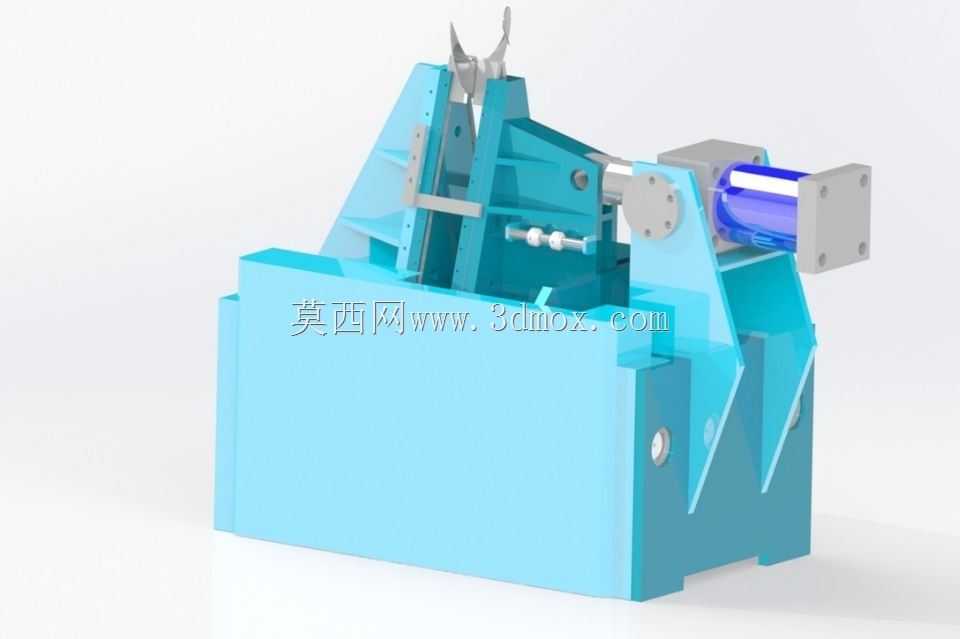

在散料输送装备的生产环节里，螺旋给料机、螺旋输送机的核心部件螺旋叶片的成型精度，直接决定整机的输送效率、运行阻力与使用寿命，传统单片焊接成型的螺旋叶片存在拼接缝隙大、成型螺距误差大、运行时卡料、焊缝易磨损开裂的问题，这款螺旋弯曲设备就是针对连续螺旋叶片的冷弯成型需求设计的专用加工装备。从实际应用场景来看，它既可以适配环保行业的地面螺旋输送机清洁装置生产，也能满足粮食、矿山、化工领域螺旋给料机的叶片加工需求，还可用于螺旋压力机、螺旋钻孔工具的螺旋构件加工，适配的加工工件参数覆盖外径80至900mm，板材厚度2至20mm，成型螺距范围40至600mm，基本覆盖了常规工业场景下绝大多数螺旋构件的加工尺寸边界。从功能特性上看，设备采用液压驱动作为成型动力输出，侧置的液压缸提供稳定的顶推压力，配合前端的成型胎具与导向限位结构，能够将平直的金属带材连续冷弯成连续的螺旋叶片，不需要分段焊接，成型后的叶片表面光滑无焊缝，螺距一致性好，成型过程中带材的内应力释放均匀，后续焊接到芯轴上不会出现大的形变回弹。设计思路上，整体采用分体式基座结构，下部的箱型机身作为整体承力基础，内部预留液压站的安装空间，上部的成型工位采用倾斜式导向胎座，能够根据待加工螺旋的外径、螺距参数更换对应的成型模具，导向压轮的位置可以通过调节螺杆进行微调，保证带材进料时的角度精准，避免成型过程中出现带材跑偏、螺距不均的问题，侧面的定位挡块可以限制带材的进料宽度方向偏移，保证成型螺旋的同轴度。建模过程中，首先绘制下部箱型基座的焊接结构件，确定各安装面的平面度公差与安装孔位，之后绘制上部的成型胎架、导向压轮、驱动连接轴等零部件，再装配侧置的液压缸安装座与液压缸模型，最后添加紧固件、调节手柄等细节结构，建模时需要重点验证成型胎具的曲面角度与目标螺旋升角的匹配度，检查液压缸的行程是否满足最大加工规格的顶推需求，确认各运动部件之间不存在干涉，导向结构的调节范围能够覆盖全参数加工区间，同时预留足够的操作空间方便工人上下料与更换模具，设备的安装底面预留地脚螺栓孔位，可直接固定在车间混凝土地面上，不需要额外做复杂的基础施工，整体结构紧凑，占用车间面积小，适合中小规模的输送设备生产车间作为专用成型工装使用。
