大口径蜗轮驱动百叶式煤气切断调节阀

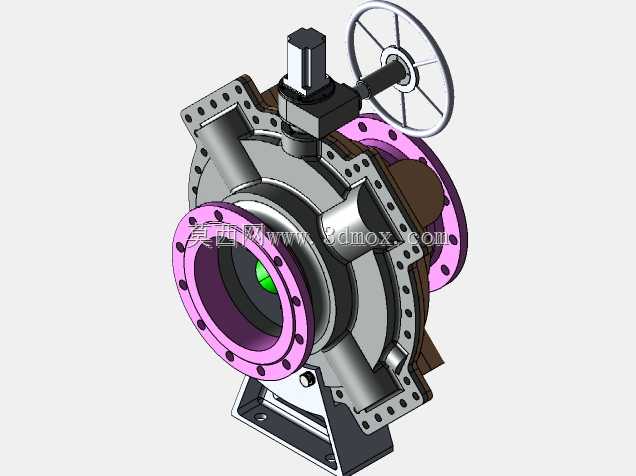

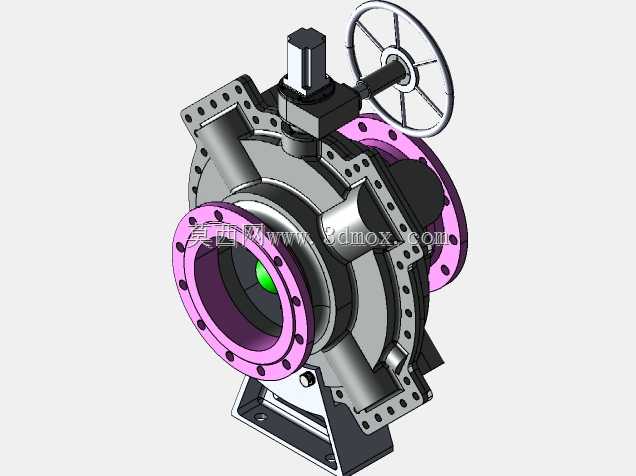

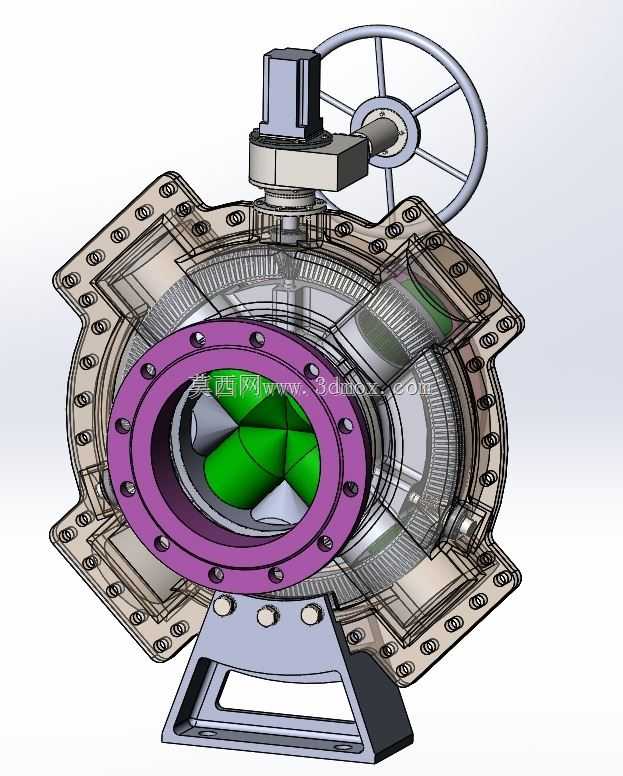

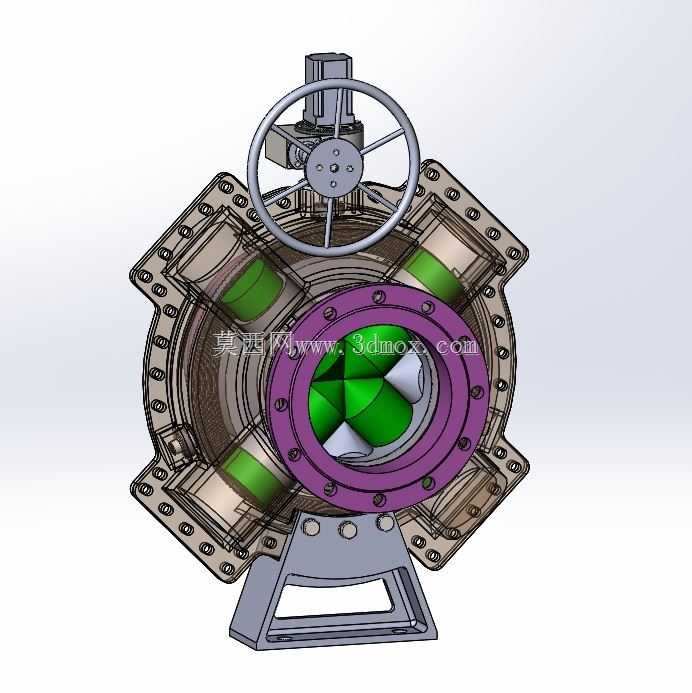

这款百叶式阀门主要应用在冶金、煤化工行业的大口径煤气输送管路上，承担干线煤气的流量调节与紧急切断功能，相比传统蝶阀，百叶式结构在大口径工况下启闭力矩更小，叶片受力更均匀，全开状态下流阻更低，适配含尘、含少量焦油杂质的煤气介质输送场景。从结构设计来看，阀体采用多瓣式法兰拼接结构，周圈均布螺栓孔适配PN10压力等级的管道法兰安装，安装时需注意阀体流向标识与管道介质流向一致，底部带一体式支撑脚，可在大口径管路安装时承担阀体自重，避免法兰连接处受额外弯矩。驱动端采用蜗轮蜗杆机构搭配手轮操作，手轮直径经过力矩核算，单人操作即可实现全行程启闭，蜗轮箱输出轴与阀杆采用平键连接，阀杆穿过多组叶片的转轴，通过连杆机构带动多片百叶叶片同步转动，叶片边缘镶嵌密封胶条，关闭时可实现零泄漏截断。建模阶段先根据管路通径确定阀体的法兰孔分布圆直径、阀体整体壁厚，先绘制单片阀体的法兰轮廓，拉伸后阵列周圈螺栓过孔，再拼接多段阀体形成整体框架；之后绘制单个百叶叶片的曲面轮廓，根据流道截面确定叶片数量与转动角度范围，装配叶片转轴后添加连杆机构的配合约束，保证所有叶片转动角度同步无卡滞；最后搭建蜗轮驱动部分，先绘制蜗轮蜗杆的啮合齿形，装配手轮与支架，添加手轮到阀杆的传动配合，可在软件内模拟启闭过程验证叶片转动是否存在干涉。建模过程中需重点校核叶片全开时的通流截面占比，保证流阻符合设计要求，同时要确认阀杆穿过阀体处的密封槽尺寸，预留填料密封的安装空间，法兰端面的密封水线也要在建模时一并做出，避免后期加工遗漏。
