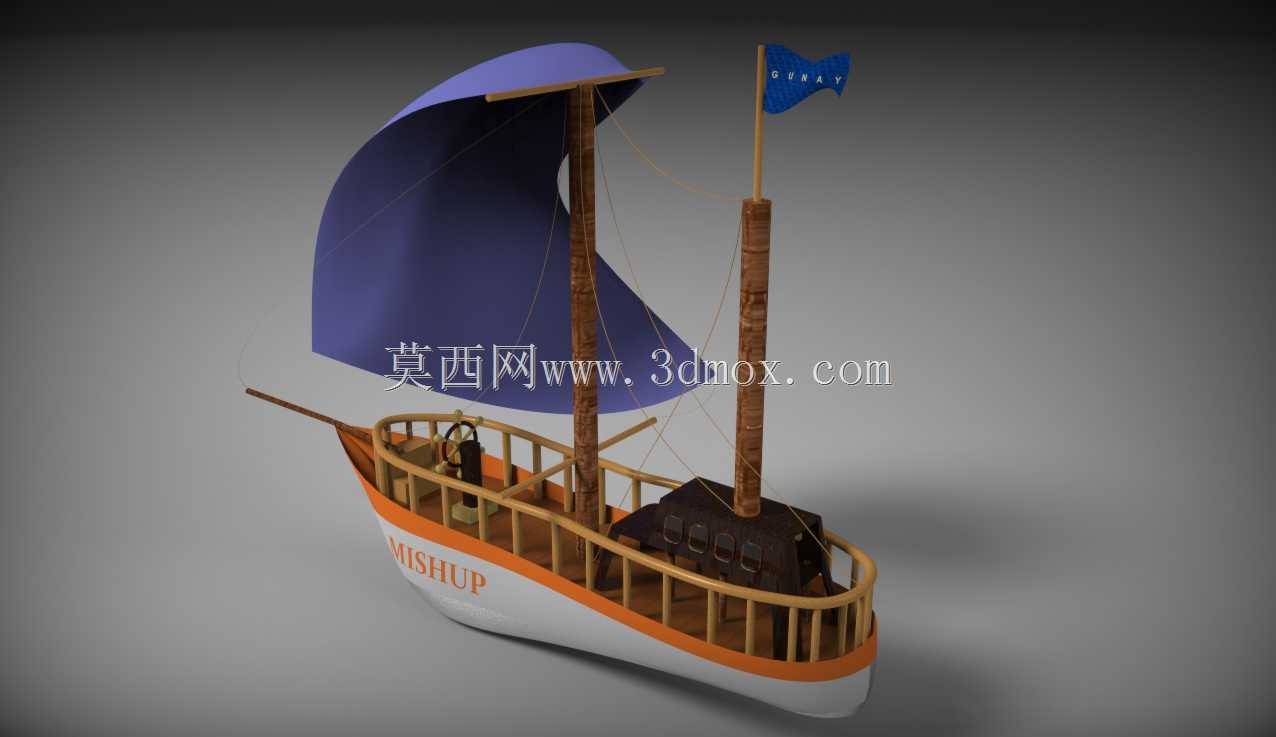

卡通风格双桅木质帆船造型设计

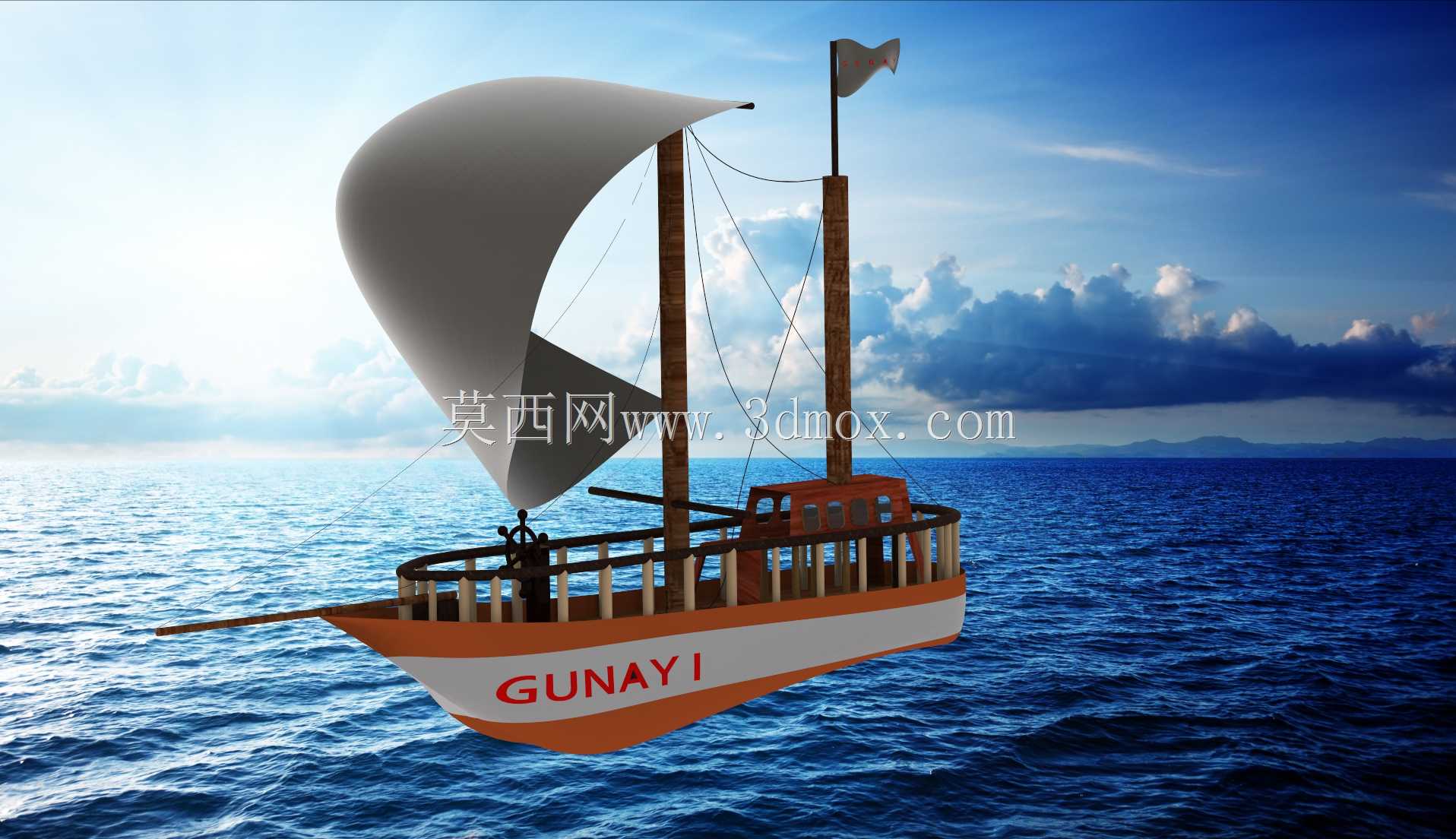

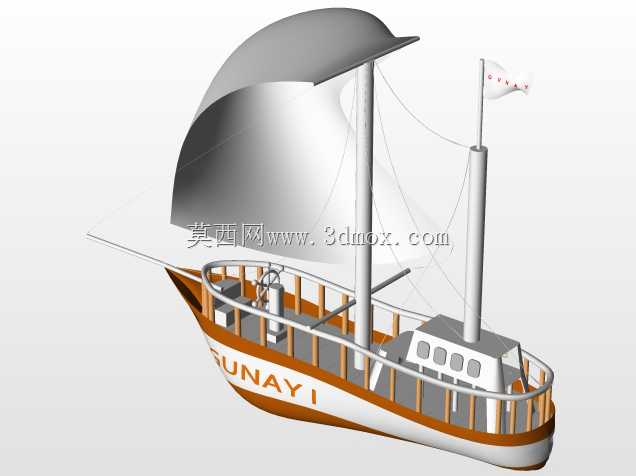

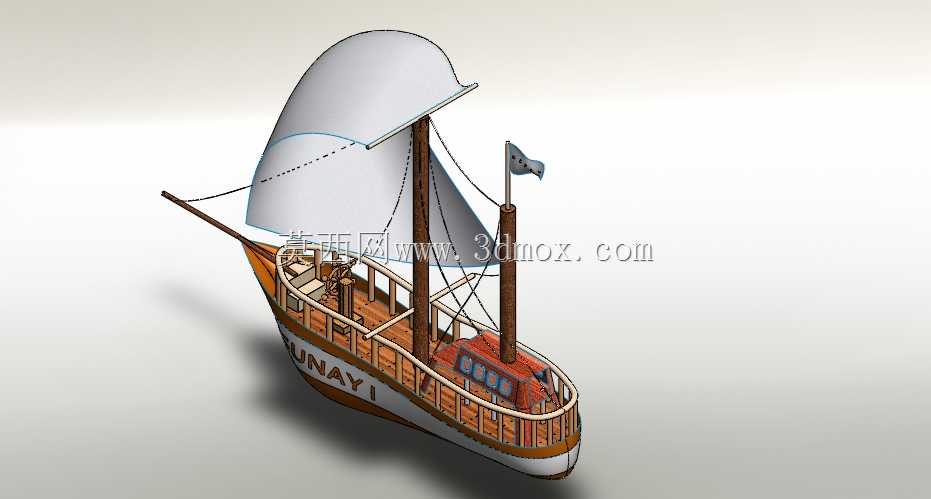

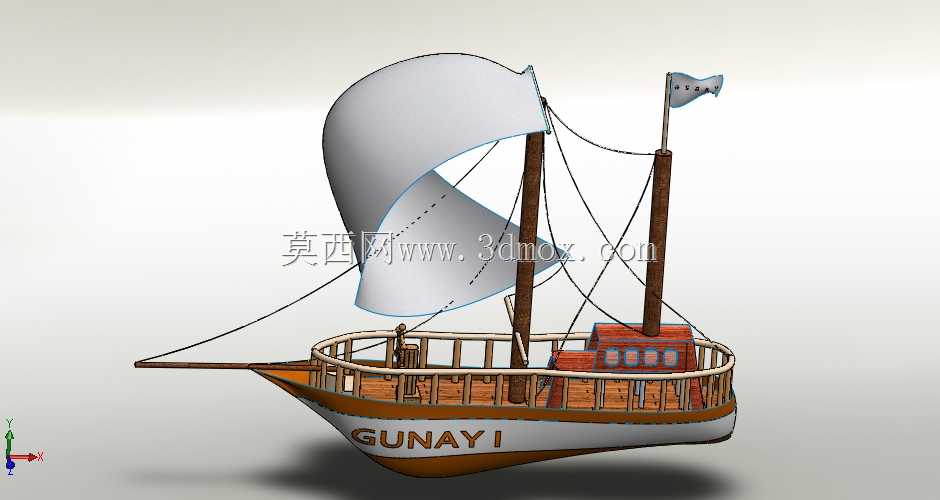

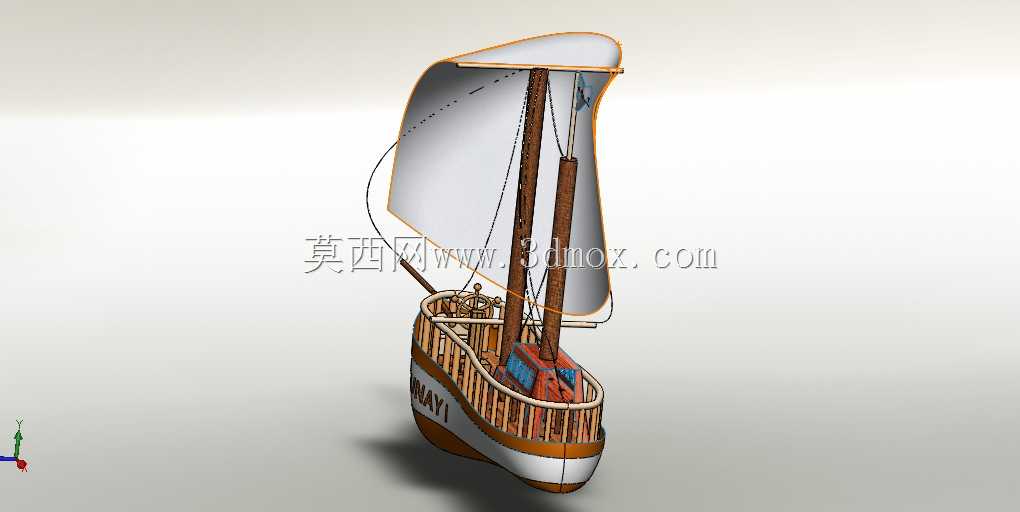

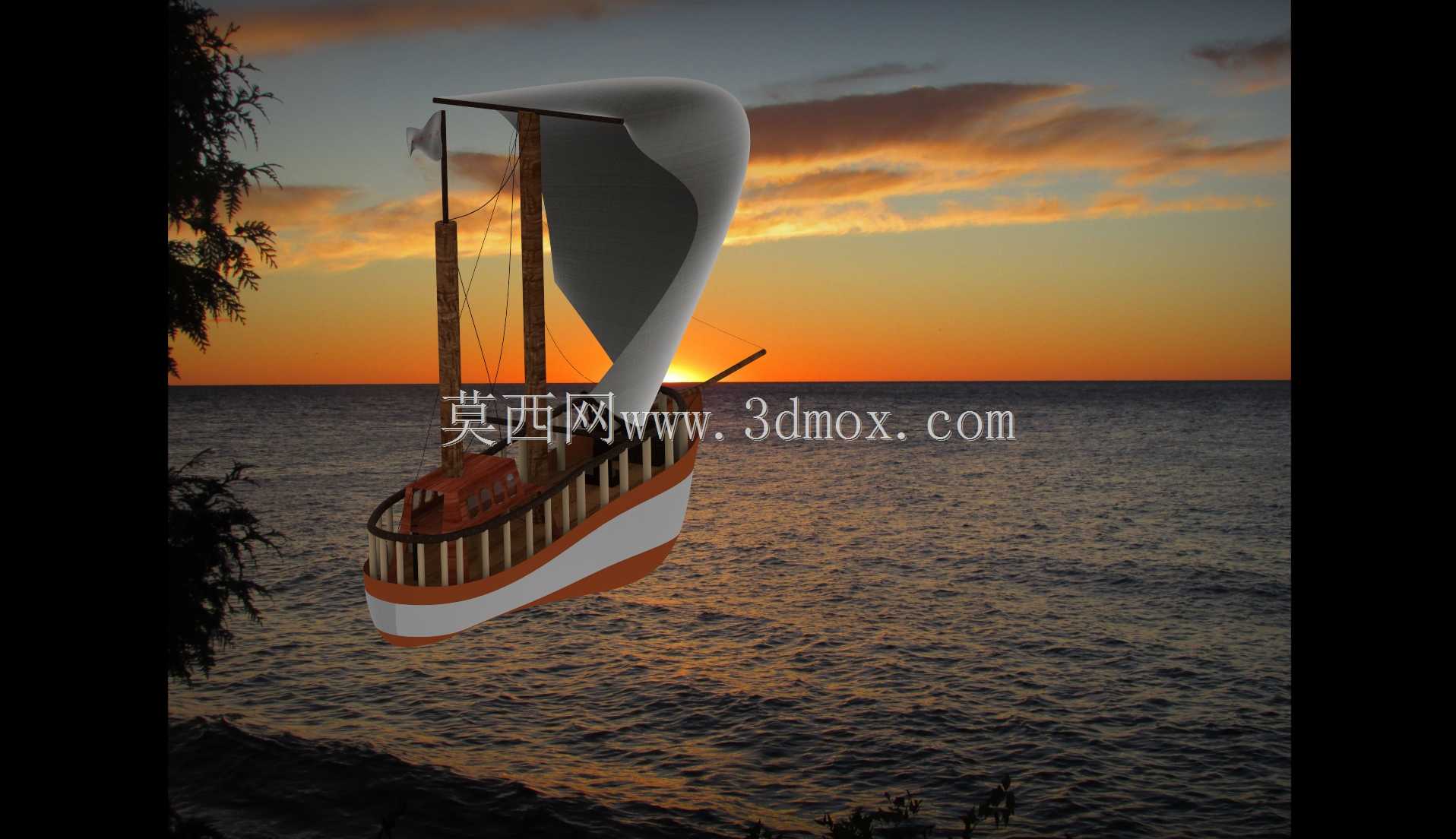

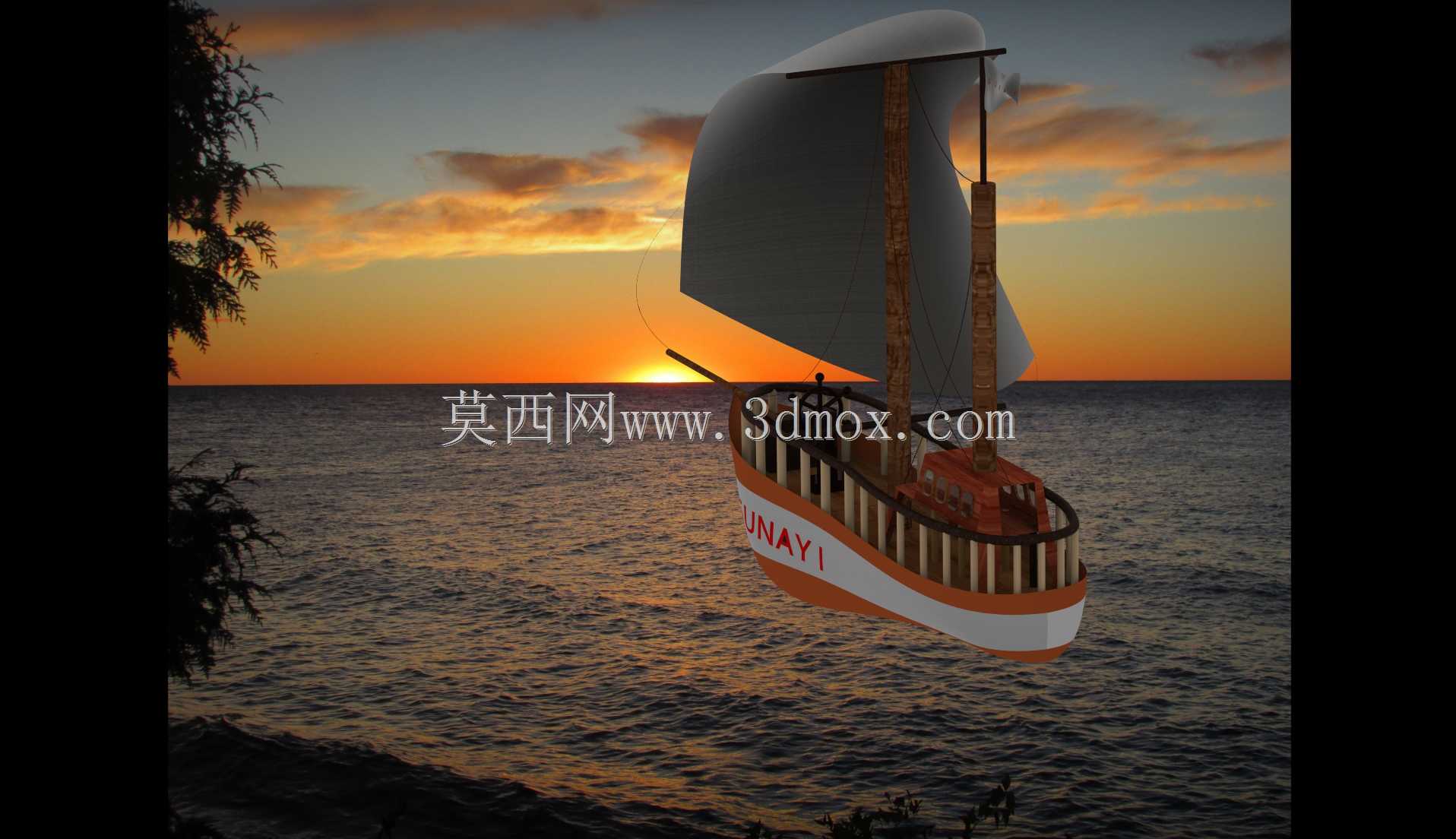

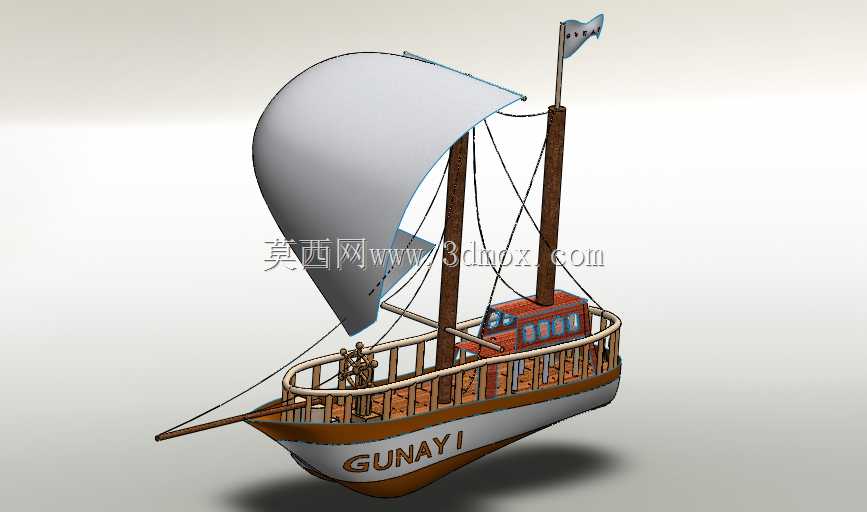

这款双桅帆船造型的设计，最初是面向文创展示、桌面摆件以及青少年航海科普教具场景开发的，在做结构拆解前，首先要明确它的使用边界：作为非航行功能的展示类模型，整体尺寸控制在可单手托举的范围，船身总长约220mm，最大宽度75mm，主桅杆高度180mm，安装摆放时仅需预留直径100mm的平面空间即可，无额外外接安装点位，适配桌面展柜、科普展台等多数常规展示场景。建模阶段优先在SolidWorks中搭建基准坐标系，先绘制船身的半剖面轮廓，通过放样特征生成船身主体曲面，船身外侧的橙色装饰带采用分割线命令做面拆分，后续单独赋予材质即可，不需要做额外的实体拆分，避免不必要的特征冗余。船身的护栏结构先绘制单根栏杆的截面轮廓，沿船舷的引导线做阵列生成，注意栏杆的间距控制在8mm，既符合视觉上的真实比例，也避免3D打印制作时出现杆件过细易断裂的问题。两根桅杆的结构采用等直径圆柱特征搭建，主帆的曲面造型通过边界凸台命令生成，调整曲面的曲率控制点让帆面呈现自然受风的弧形状态，帆面与桅杆的连接位置做了0.2mm的微小凸台模拟绑绳固定的结构，不需要单独绘制绳索细节，兼顾视觉效果和建模效率。船头的斜桅、船尾的小型舱室结构都采用基础的拉伸、倒角命令完成，船身侧面的标识文字采用包覆特征刻在船身曲面上，保证文字贴合曲面无变形。设计过程中特意简化了真实帆船的复杂索具结构，保留核心的视觉识别元素，既降低了后续加工制作的难度，也让整体造型更偏向卡通化的亲和风格，适配科普教具、文创摆件的使用需求。船底做了平面化处理，保证摆放时的稳定性，不需要额外配置底座即可平稳放置在水平台面上。材质分配阶段，船身主体做哑光白与橙色的分色处理，桅杆、护栏做仿木纹理的材质设置，帆面采用深蓝色哑光布料材质，船尾小旗做同色系的小面积点缀，整体色彩明快，识别度高。建模完成后做整体的干涉检查，确认所有结构件无重叠干涉，所有倒角半径不小于0.5mm，适配后续的3D打印、树脂翻模等不同加工工艺的生产要求，不管是作为个人爱好者的拼装模型，还是批量生产的文创周边，都能直接对接生产环节使用。
