俄罗斯军用两栖气垫登陆载具结构

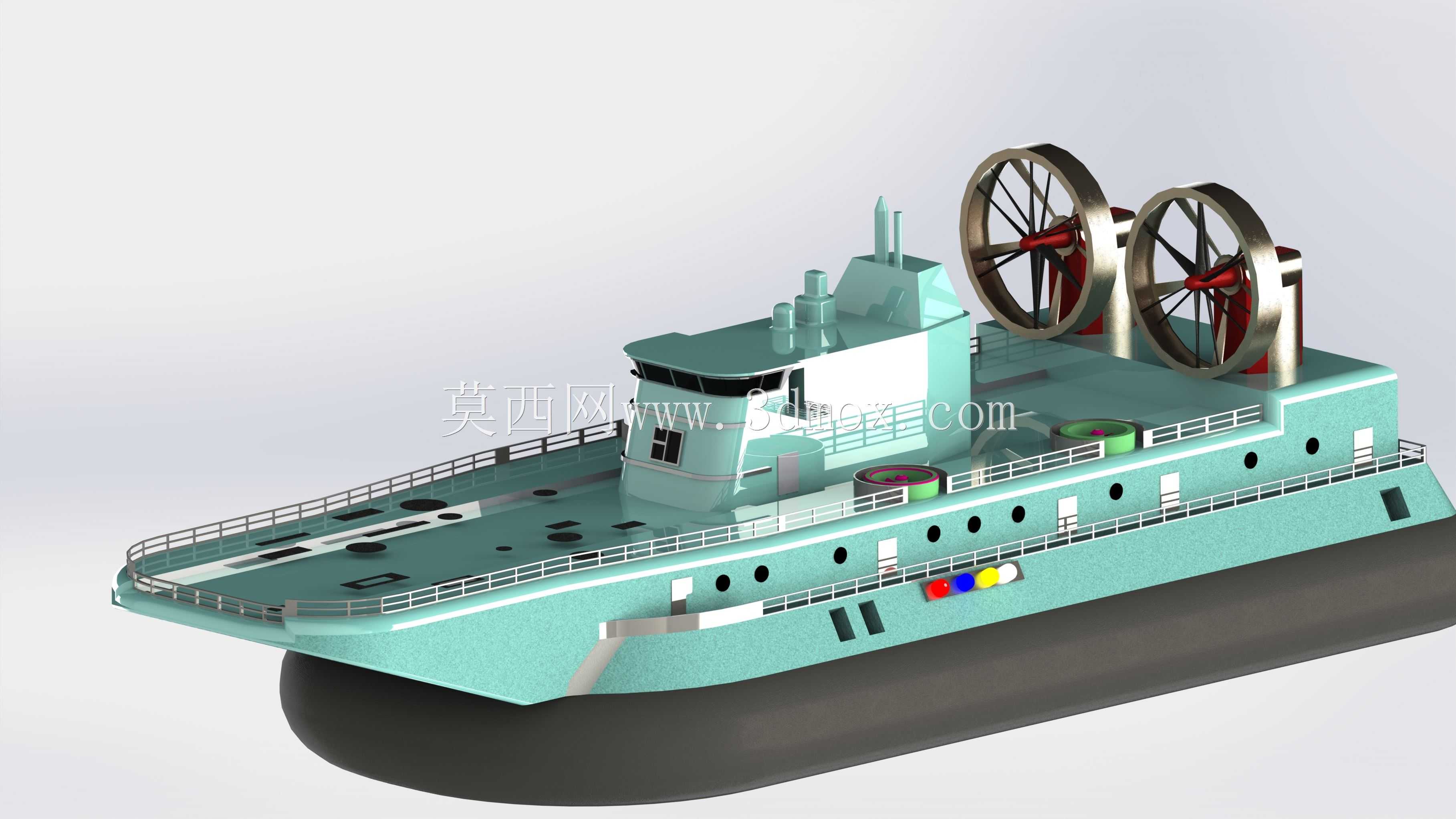

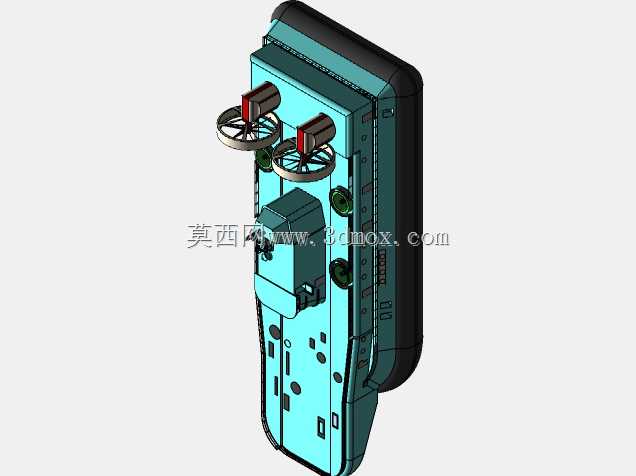

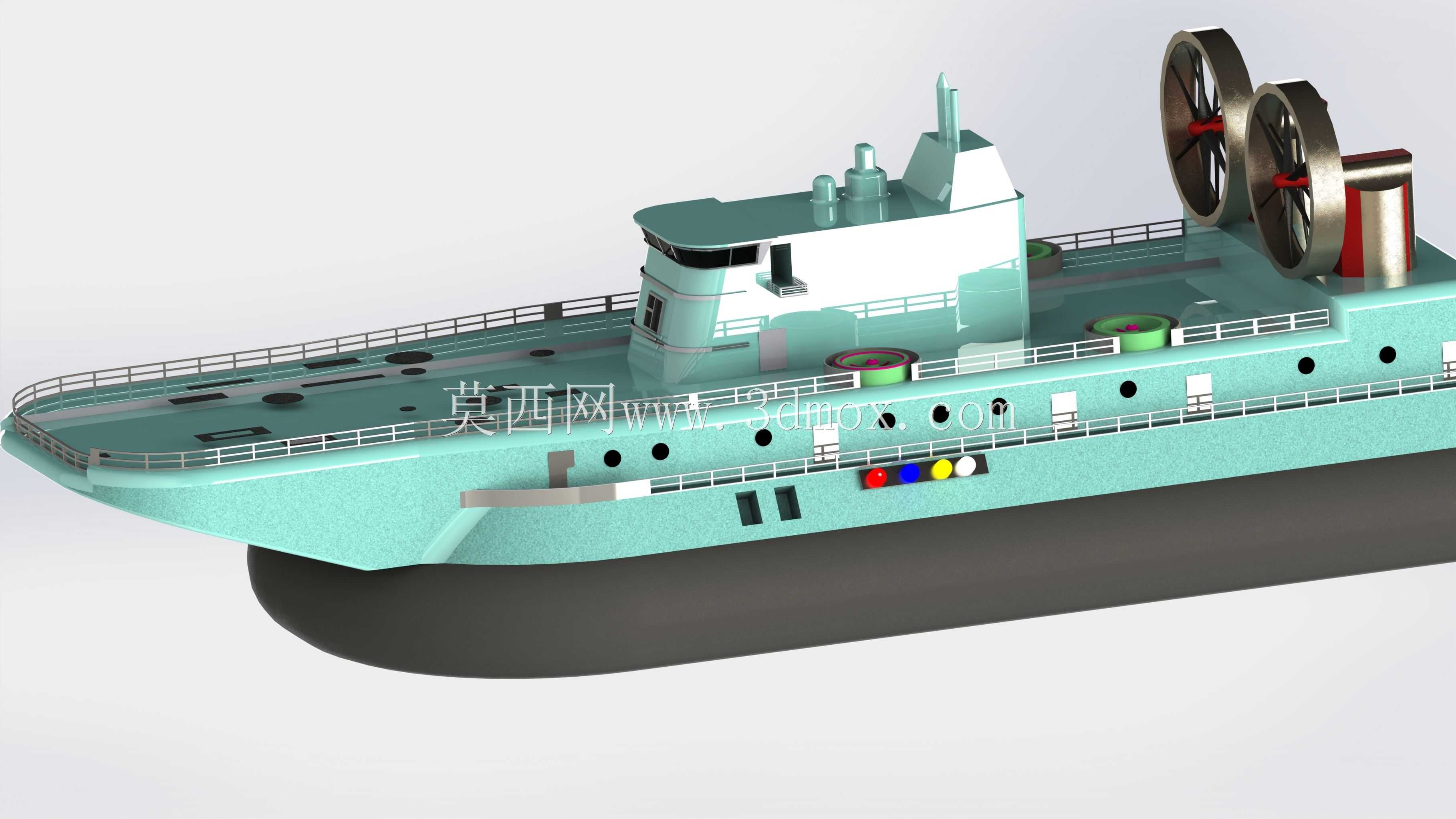

做这款气垫船三维结构的时候，最先要锚定的是两栖登陆作业的核心应用场景——既要能在无码头的滩涂、沼泽、浅冰面完成人员与轻型装备的转运，也要能在近岸浪高不超过1.2米的海域保持稳定航行，所以整体结构的重心布置、围裙形变余量、推进系统的布局优先级，都要围绕这个核心需求倒推。先从底部的柔性围裙结构说起，建模时不能只做外观示意，要预留出围裙与主船体连接的压条安装边界，围裙的高度按照主船体干舷高度的0.35倍设置，保证垫升状态下船体底部离地面/水面的净空足够越过30厘米高度的滩涂障碍物，同时围裙的分段式结构要在模型里体现出独立压装的分块特征，方便后续做围裙破损替换的结构演示。主船体的上层建筑布局，要兼顾驾驶视野与设备安装空间，驾驶室设置在船体前部靠中位置，前挡风玻璃的倾角按照15度设置，既减少航行时的风阻，也能避免海面强光反射影响驾驶视线；船体甲板周边的护栏采用分段可拆卸式结构，建模时预留护栏插装的基座孔位，方便执行重型装备转运任务时快速拆除护栏拓展甲板使用面积。甲板表面的系缆桩、防滑纹、设备固定座都按照实际使用的排布逻辑设置，系缆桩间距控制在1.8米，保证不同尺寸的装载物都能找到合适的系固点。推进系统采用后置双导管空气螺旋桨布局，建模时先确定垫升风机与推进桨的动力输出轴同轴度偏差不超过0.2度，导管的内壁与桨叶 tip 的间隙控制在15毫米，既避免桨叶旋转时剐蹭导管，也能最大化提升螺旋桨的推进效率；桨叶的翼型采用高升阻比的低速翼型，适合气垫船低速大推力的作业需求，导管后部的舵面转轴位置要与桨盘中心对齐，保证转向时的气流偏转效率。建模步骤上，先在SolidWorks里绘制主船体的中纵剖面轮廓线，用放样命令生成主船体的基础壳体，壳体厚度按照8毫米的钢板等效厚度设置，再依次添加甲板、上层建筑的分隔舱壁，舱壁的间距按照设备安装的尺寸预留，比如垫升风机的安装舱室要预留出风机直径加200毫米的检修空间；之后单独绘制柔性围裙的装配体，用柔性装配约束模拟围裙在垫升状态下的鼓胀形态，再装配后置的推进系统、舵系、甲板舾装件，最后添加航行灯、信号标识等细节结构。整体外形尺寸按照总长32米、总宽14米的比例缩放建模，保证各部分结构的比例符合实际军用气垫船的尺寸边界，安装接口的位置都预留了通用的装配基准，方便后续导入仿真模块做垫升状态的流场分析、结构强度校核。
