船用电动锚链起锚设备结构设计

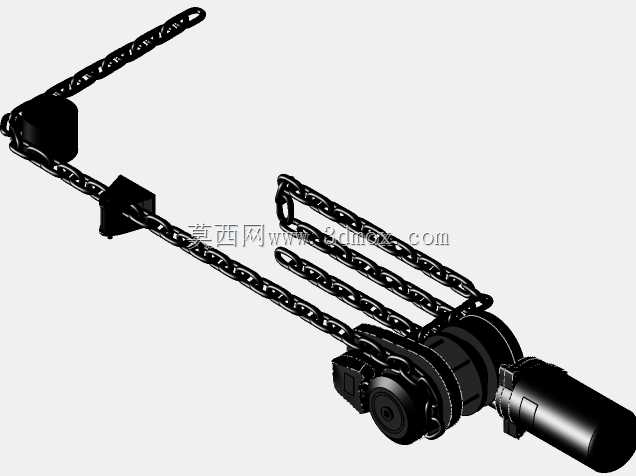

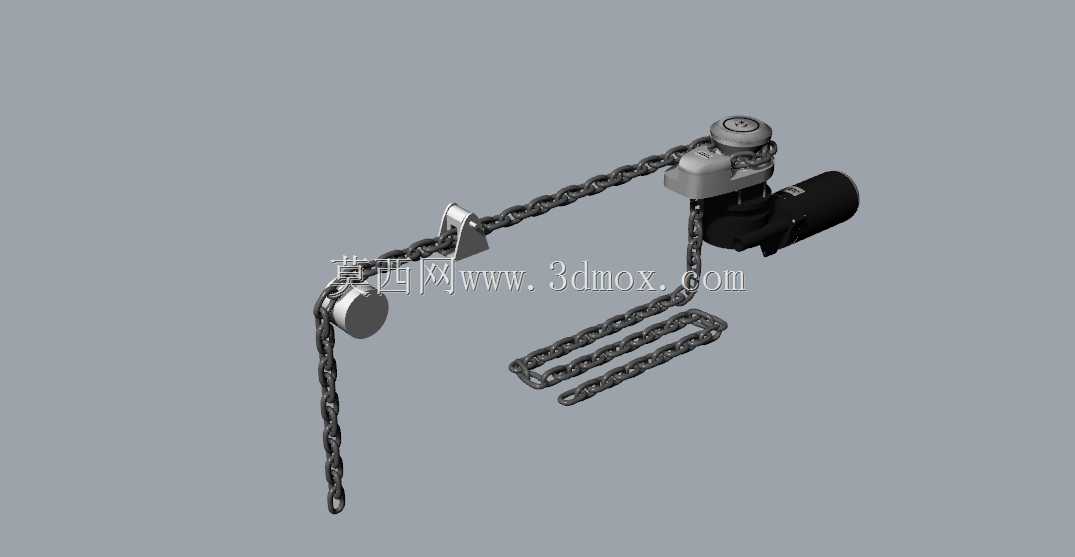

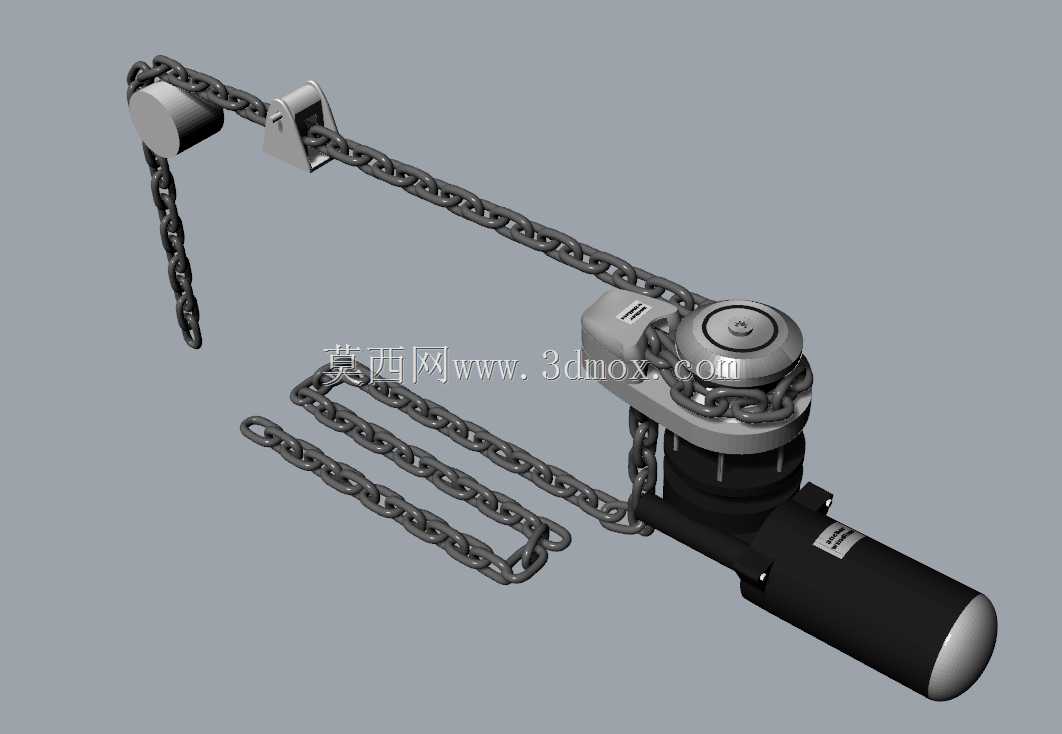

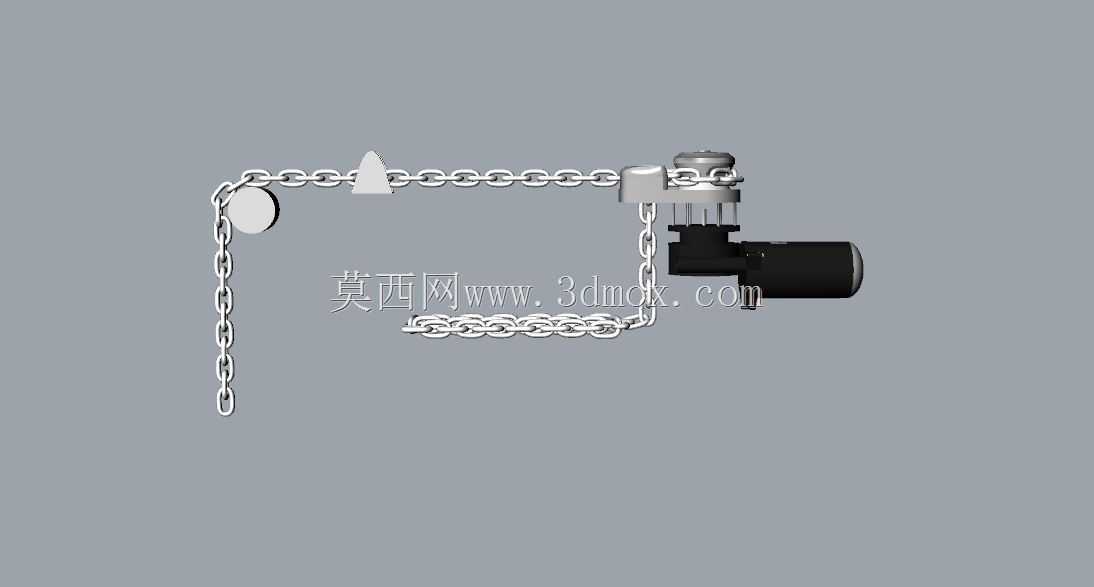

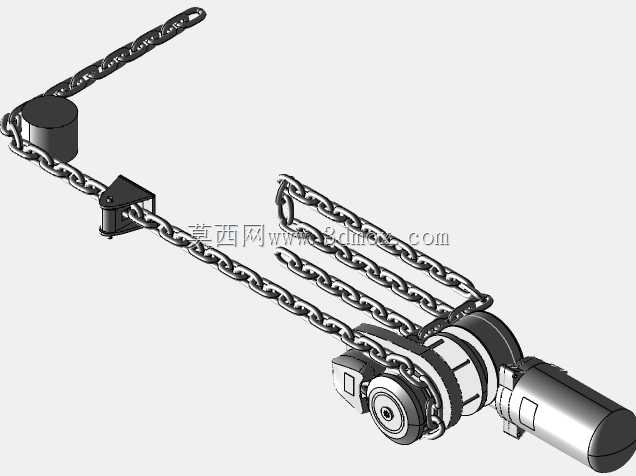

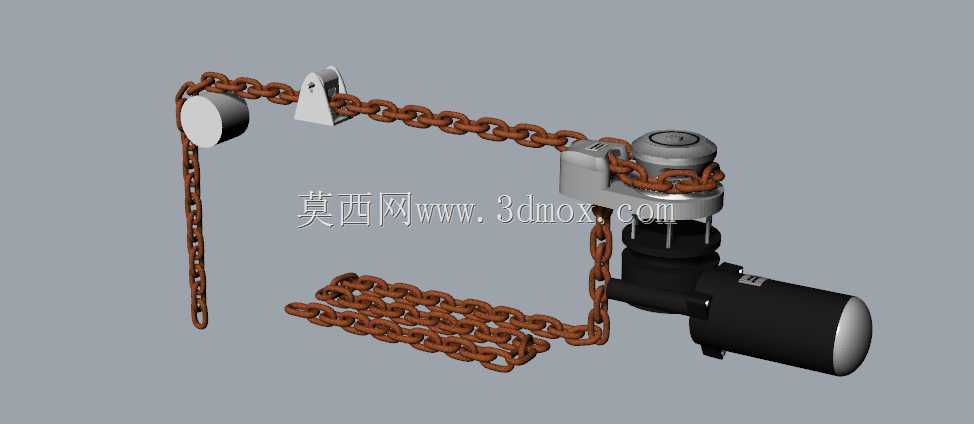

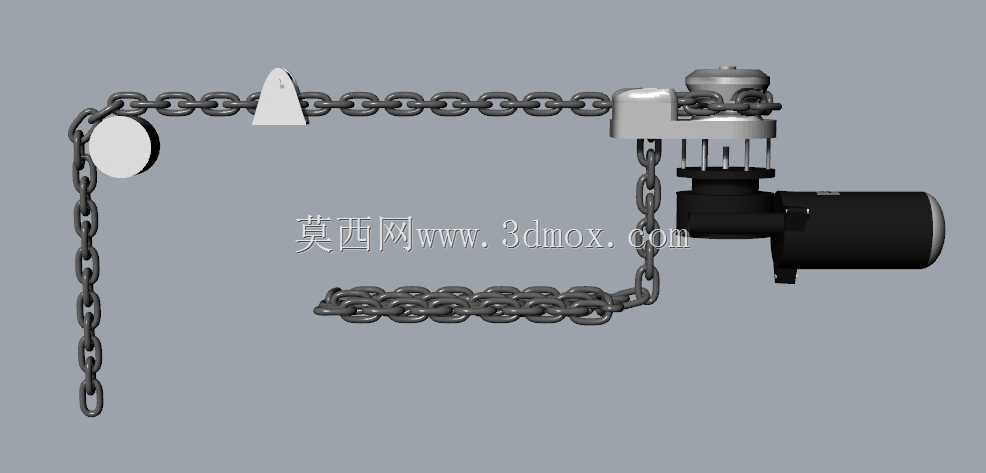

做船舶甲板配套设备结构设计快十年，电动锚机的建模逻辑和常规陆用工业设备差异不小，核心要先卡准船舶甲板的安装边界——这类中小型游艇、作业艇配套的卧式电动锚机，底座安装孔位通常要适配船首甲板的预埋加强筋间距，整体横向跨距控制在350mm以内，纵向安装深度不超280mm，避免占用锚链舱的预留收纳空间，整机高度要低于船首舷墙的上沿高度，防止靠泊时发生碰撞剐蹭。建模初期先梳理核心功能逻辑：锚机需要同时满足锚链的收放、锁止、过载保护三个核心需求，驱动端采用卧式直流电机直连减速机构的布局，相比立式结构能降低整机重心，在船舶横摇纵摇时减少倾覆力矩，电机输出端配套的减速齿组要预留0.2mm的侧隙，抵消船体变形带来的轴系偏移量。画图的时候先从锚链轮的基准特征入手，先绘制链轮的齿形轮廓，齿槽的弧度要完全匹配对应规格的锚链环外形，保证起锚时链环能顺畅卡入齿槽不跳齿，链轮两侧的导链架要做圆弧过渡，圆角半径不小于链环棒料直径的1.5倍，避免收链时刮蹭镀锌层造成锈蚀。之后搭建减速箱体的结构，箱体采用分体式设计，上下箱盖的结合面要做止口定位，保证装配时齿轮啮合精度，箱体上的油封安装位要预留排水槽，防止甲板上浪后海水渗入轴承腔造成腐蚀。电机端的安装法兰要和减速箱体做一体化定位凸台，减少装配累积误差，电机外壳要做散热筋结构，兼顾海上高盐雾环境下的散热与防腐需求。导链滚轮的位置要反复调整角度，保证锚链从链轮引出后能垂直对准锚链筒的中心，减少收链时的卡滞概率，锁止棘爪的安装位要做加强筋补强，在锚泊锁止时能承受整船的锚泊拉力，不会出现结构变形。建模过程中要反复校验运动干涉：锚链在满链收纳状态下，链环和箱体、导链架之间要预留至少5mm的安全间隙，棘爪在弹起和锁止两个工位都不能和链轮齿发生卡滞，电机的接线盒位置要朝向船舷内侧，方便船员日常检修操作，同时要避开锚链的运动路径，防止锚链摆动扯断电缆。最后做整体结构的配重校验，将整机重心调整到安装面的中心区域，减少船舶航行时的振动噪音，所有外露的棱角都做R3以上的圆角处理，避免船员操作时被划伤，也能减少应力集中点，提升设备在交变载荷下的结构强度。
