浮筒式水上取水泵站结构设计

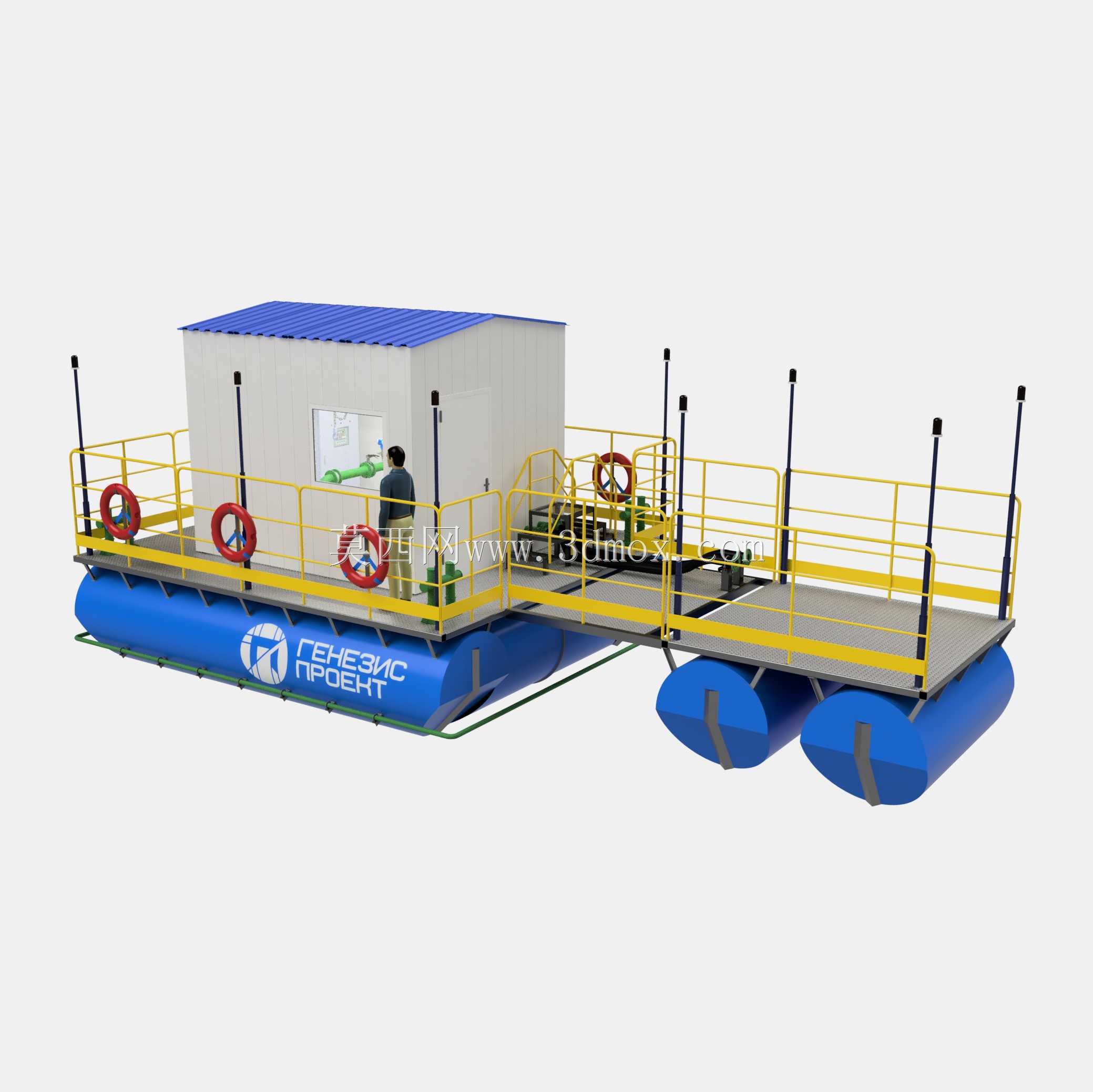

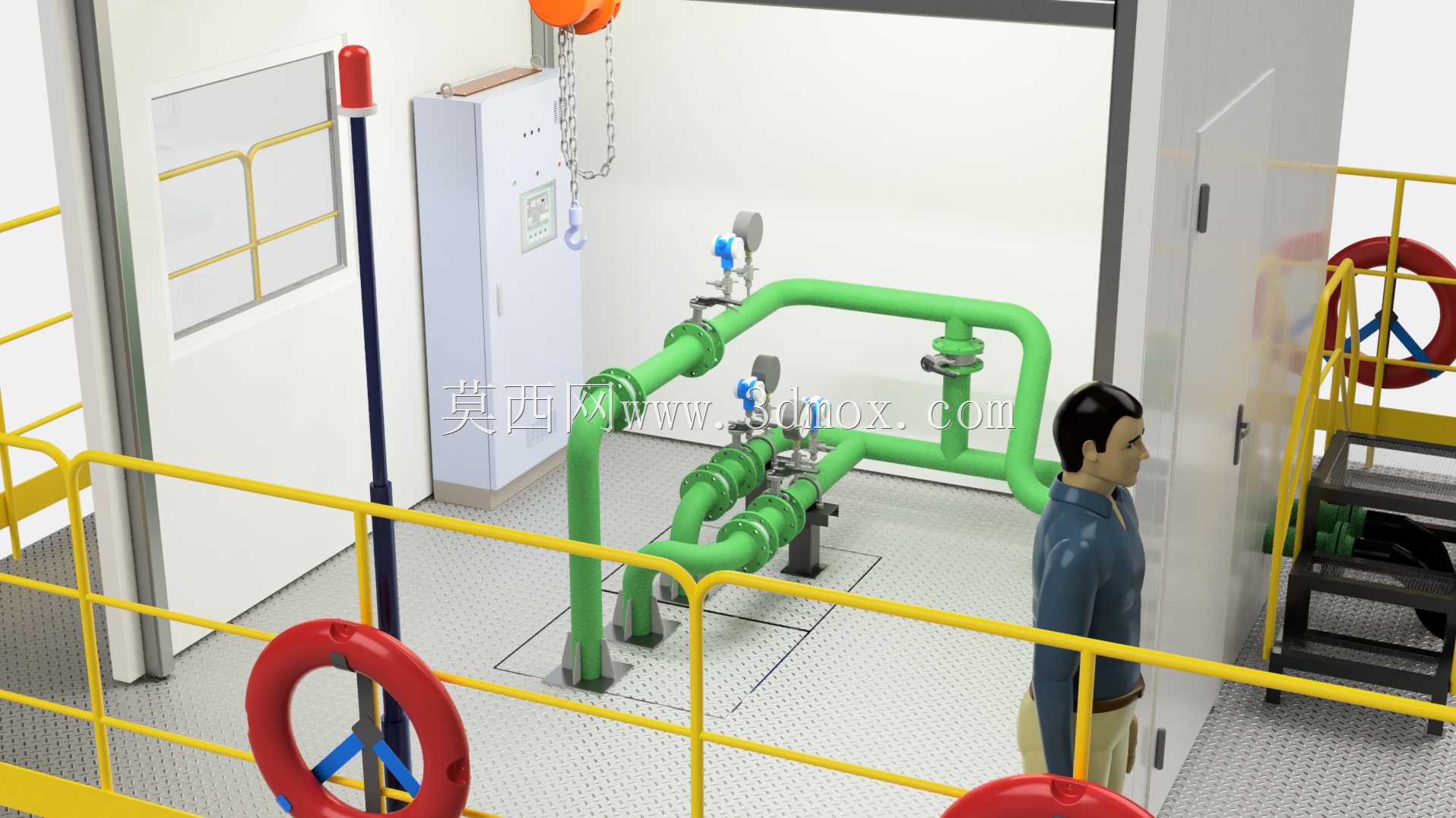

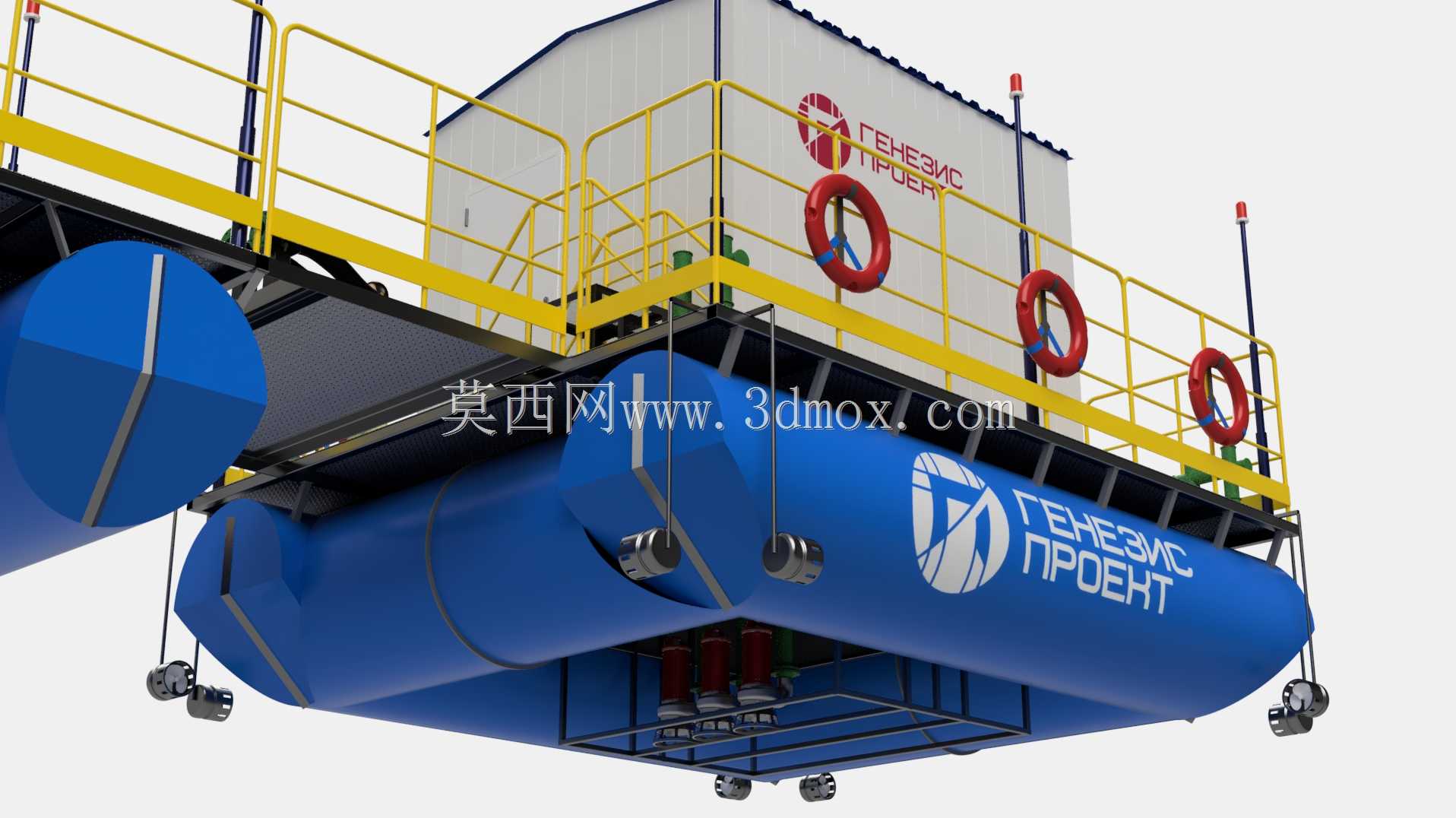

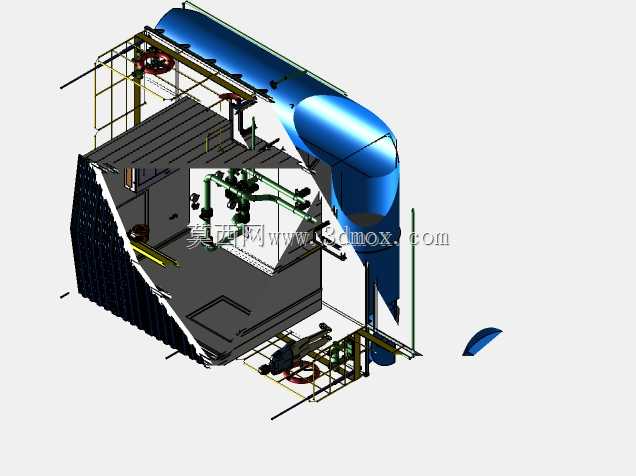

这款浮式泵站的三维建模，首先要从实际工况出发，这类设备主要应用在江河、湖泊、水库等开阔水域，承担临时或半永久的取水、输水作业，常见于农田灌溉应急供水、水域治理临时排水、施工场地取水、汛期应急排涝等场景，相比固定式取水泵站，它不需要做水下基础施工，能随水位涨落自动升降，适配水位变幅较大的水域，部署和转场都更灵活。建模初期先确定整体布局逻辑：整个平台采用主浮箱加侧浮筒的浮力承载结构，主浮箱为长条形封闭浮体，承担主体舱室和主作业区的重量，侧部延伸的小浮筒支撑外接作业平台，浮力核算时要预留足够的干舷高度，保证设备满载、人员作业时平台不会出现过度吃水，同时要校核浮体的稳性，避免人员走动或者水流冲击时平台侧倾。平台上部的舱室采用模块化设计，内部预留泵组安装位、管路走线空间，舱壁预留检修门，顶部做坡顶防水结构，避免露天环境下积水渗漏。平台周边设置标准化防护栏杆，栏杆高度符合水上作业安全规范，等间距布置救生圈挂载位，满足作业安全要求。建模步骤上，先绘制浮体的截面轮廓，拉伸生成主浮箱和侧浮筒的基础实体，对浮箱的边角做圆弧过渡处理，减少水流阻力同时避免应力集中；之后搭建平台的金属框架，用型材构件搭建主承重梁，铺设防滑花纹钢板作为作业面；再搭建上部舱室的围护结构，细化舱室的门窗、顶部压型结构；之后布置防护栏杆、救生附件、外接平台的连接栈桥，栈桥采用铰接结构适配浮体间的小幅晃动；最后添加管路接口、阀门操作位、系缆桩这些细节结构。建模过程中要注意各部件的安装边界：浮体之间的连接位置要预留紧固件安装空间，舱室底部和浮箱上表面的连接要做加强筋布置，避免长期受水流颠簸出现结构疲劳，外接平台和主平台的间隙要控制在安全范围，防止人员踩空，同时要保证整个平台的外轮廓尺寸满足常规陆路运输的宽度限制，方便整体转运。渲染阶段要还原水上设备的实际涂装，浮体采用醒目的蓝色涂装，栏杆采用安全黄色，舱室采用浅灰色工业涂装，还原真实作业场景的视觉效果，方便结构评审时直观判断布局合理性。
