油田采油用游梁式有杆泵地面装置结构

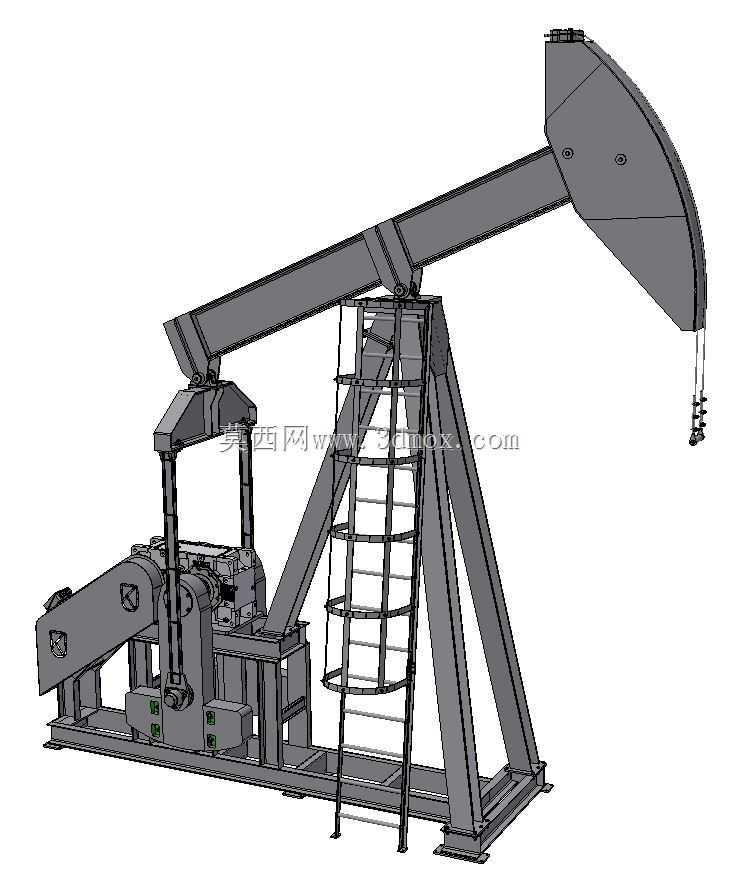

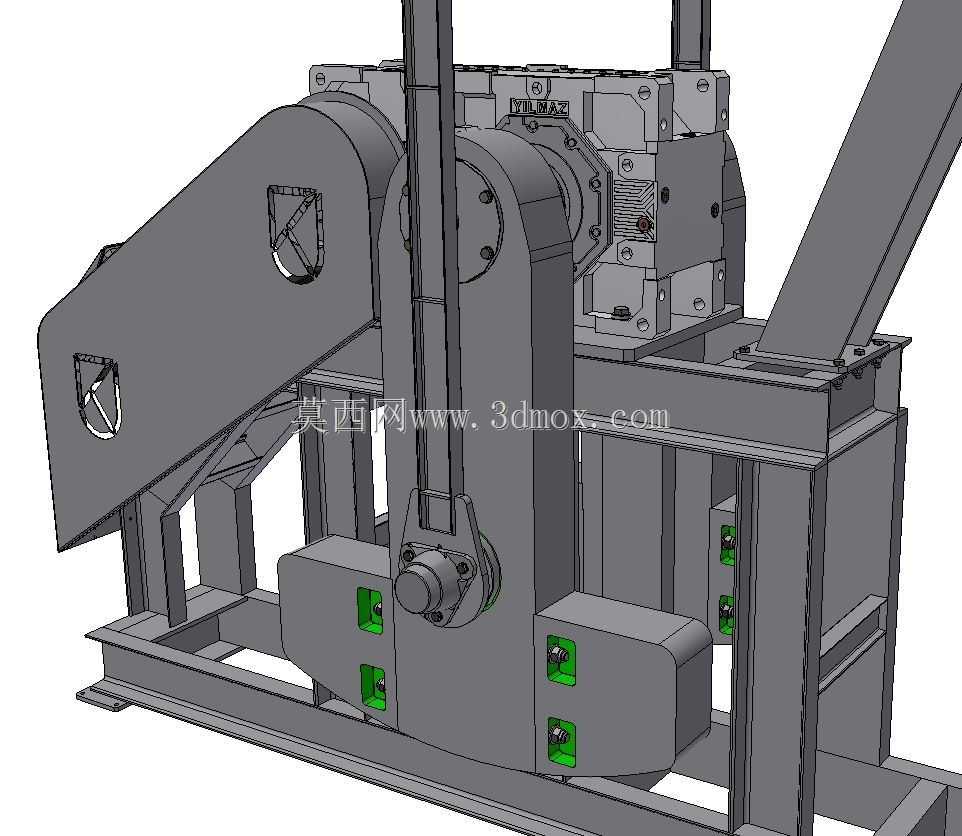

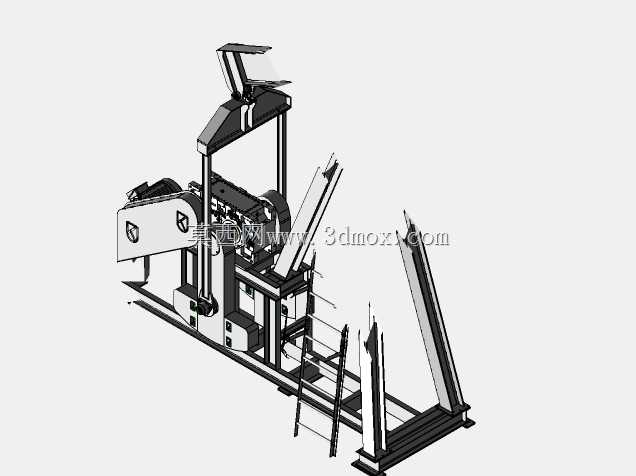

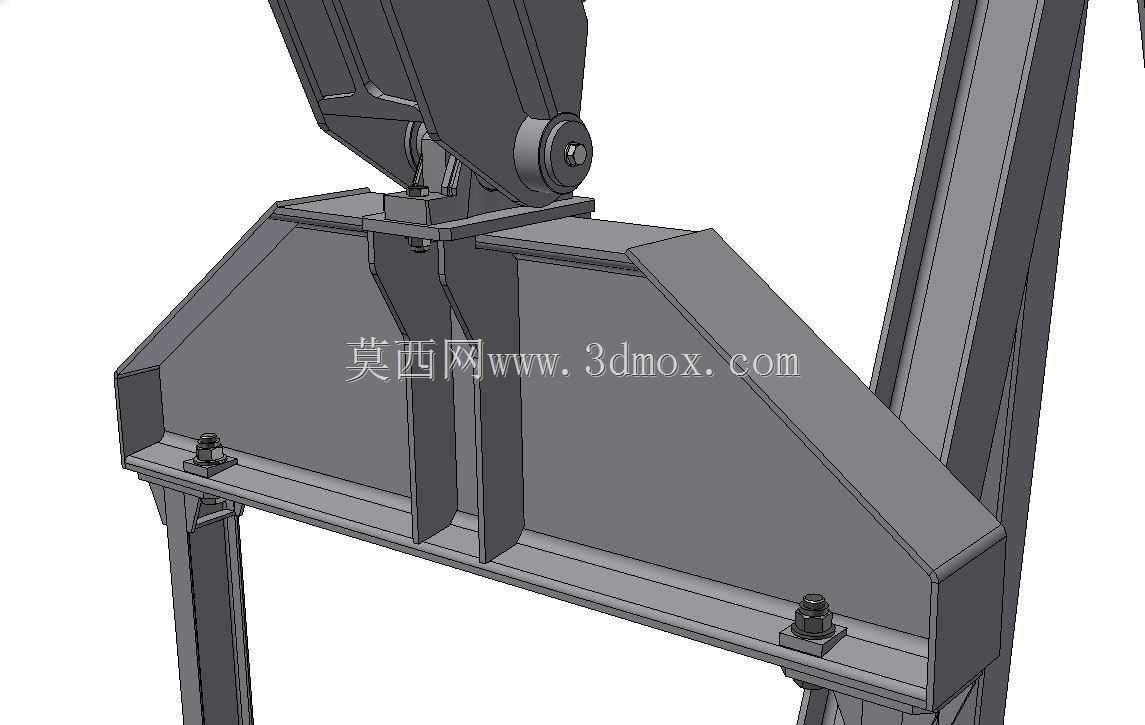

这套有杆泵地面装置也就是油田现场常用的游梁式抽油机，是陆上石油开采环节的核心地面举升设备，主要部署在陆上采油井场，通过联动井下抽油泵完成原油的举升作业，适配多数常规稀油、稠油井的长期开采需求，能在野外露天环境下连续不间断运行，承担着将井下原油抽吸至地面管线的核心功能。从结构设计逻辑来看，整套装置采用对称式三角支撑机架作为承载主体，机架侧面集成直爬梯结构，方便运维人员抵达游梁连接部位做日常检修与参数调整；游梁采用变截面箱型焊接结构，前端装配弧形驴头，保证抽油过程中光杆始终保持对中状态，避免偏磨造成的密封件损耗，后端通过曲柄连杆机构与减速箱输出端连接，将减速箱输出的旋转运动转换为游梁的上下往复摆动，最终带动悬绳器连接的抽油杆做上下冲程运动，驱动井下泵体完成吸油、排油的循环动作。建模过程中先从机架的型材搭建入手，按照现场常用的12型游梁抽油机安装边界确定底座尺寸，底座整体采用H型钢焊接框架结构，预留减速箱、电机、刹车机构的安装定位孔位，保证各部件安装同轴度符合装配要求；之后依次搭建三角支撑塔架、游梁、驴头、曲柄连杆组件，建模时特意还原了各铰接部位的销轴、轴承座装配间隙，避免运动仿真时出现干涉问题；最后完成减速箱、电机、护栏爬梯等附属部件的装配，整体装配完成后做全行程运动校核，确认上下死点位置无结构碰撞，各铰接点转动顺畅。设计过程中充分考虑野外作业的运维需求，刹车机构布置在减速箱输入侧，方便现场操作人员紧急停机操作，电机安装座预留长条形调节孔，可通过调整电机位置张紧传动皮带，不需要额外拆卸其他部件即可完成皮带更换作业；驴头采用可侧翻式结构设计，方便后期井下作业时让出井口作业空间，不需要拆除整套游梁结构即可完成修井作业。整套装置的安装基础需要提前浇筑混凝土承重台，底座通过地脚螺栓与基础固定，安装时需要校准游梁的水平度与驴头对中度，保证运行过程中光杆的垂直度偏差控制在允许范围内，减少杆管偏磨的故障概率。
