复古木质船舶舵轮带支架结构设计

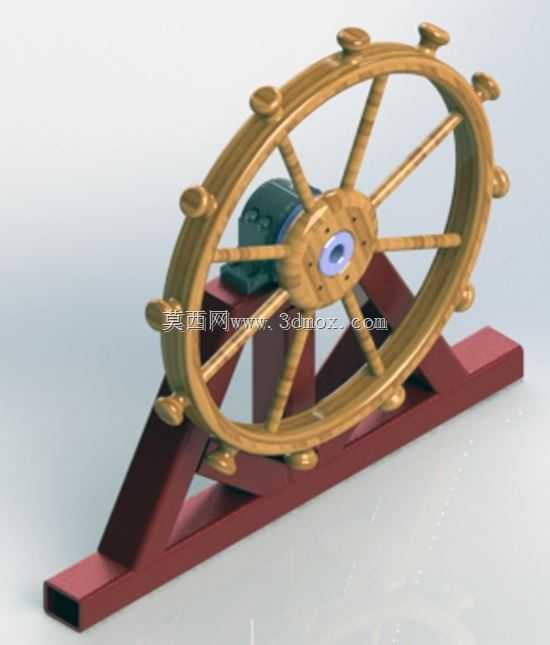

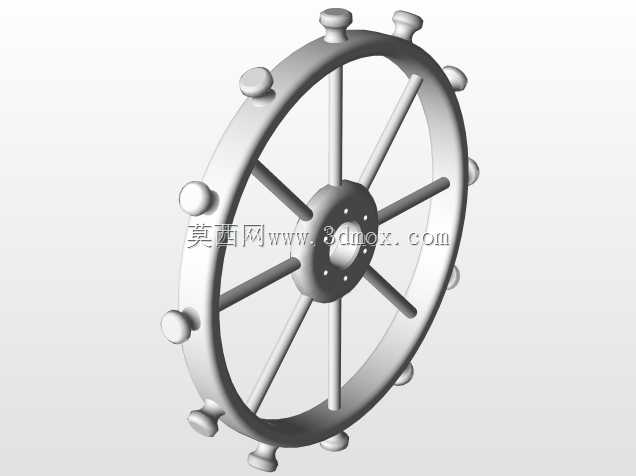

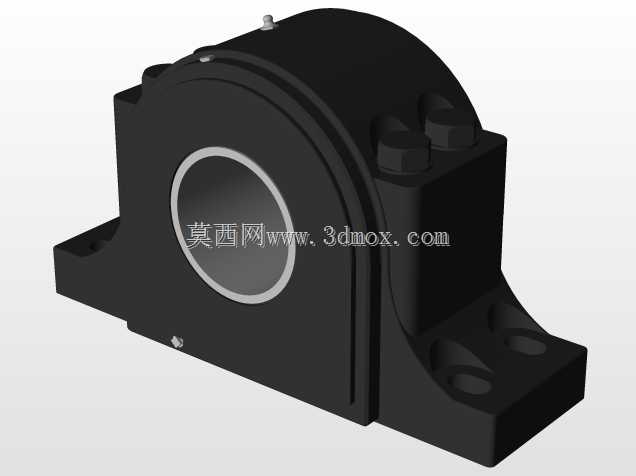

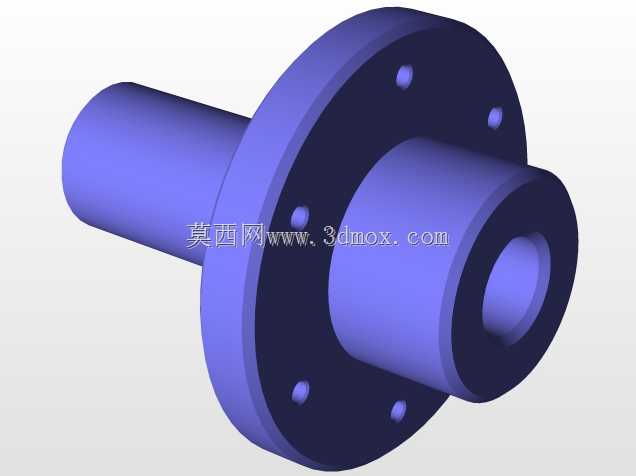

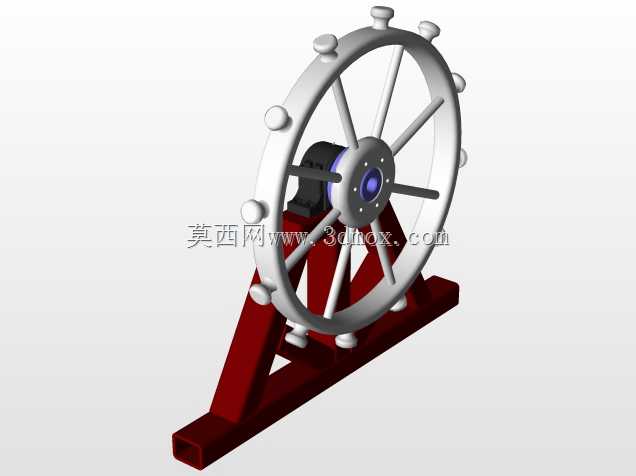

这款船舵结构的设计，最初是针对内河小型观光游船的操控系统改造需求展开的，同时也可适配复古主题的航海装饰场景、科普教具制作等领域。在船舶操控场景中，舵轮是连接驾驶人员与舵机系统的核心操控部件，通过轮盘的转动传递扭矩，带动舵叶偏转实现航向调整，这款设计保留了传统木质舵轮的经典外观，同时优化了轮毂与转轴的配合结构，降低转动过程中的旷量，提升操控手感。从结构设计思路来看，整体采用八辐条对称布局，轮缘外侧均匀布置圆柱形握柄，符合人体工程学握持需求，驾驶人员在不同转动角度都能找到合适的施力点，长时间操舵不易产生疲劳。轮毂位置设计了带衬套的轴孔，衬套采用耐磨材质，可减少转轴转动时的磨损，延长部件使用寿命，下方配套的三角支撑支架，采用型材焊接结构，既可以作为展示场景的固定底座，也可在实船安装时作为舵轮的安装基座，预留的安装孔位可适配不同规格的舵机转轴连接法兰。建模过程中，首先在SolidWorks中绘制轮缘的环形草图，通过扫描特征生成带圆角的轮缘基体，再逐个绘制辐条的拉伸路径，确保每根辐条与轮缘、轮毂的连接处做圆弧过渡，避免应力集中。握柄部分单独建模后通过圆周阵列命令均匀布置在轮缘外侧，每个握柄与轮缘的连接位置都做了沉台结构，保证连接强度。支架部分先绘制底部两根平行型材的草图，拉伸生成基体后，再绘制斜向支撑的轮廓，通过组合命令将各部分焊接结构合并为整体，最后在轮毂轴孔位置添加同轴心配合，验证舵轮转动时与支架的间隙是否满足安装边界要求，整体安装后舵轮外缘与支架的最小间隙控制在15mm以上，转动过程中不会产生干涉。实际选型时，可根据船舶吨位调整轮盘直径，小型观光船适配的轮盘直径在400-600mm区间，装饰用途可根据展示空间按比例缩放尺寸，木质部分可选用实木或仿木复合材料，金属支架部分做防锈喷涂处理，适配海洋高湿高盐的使用环境。
