港口作业拖船及配套船用设备结构

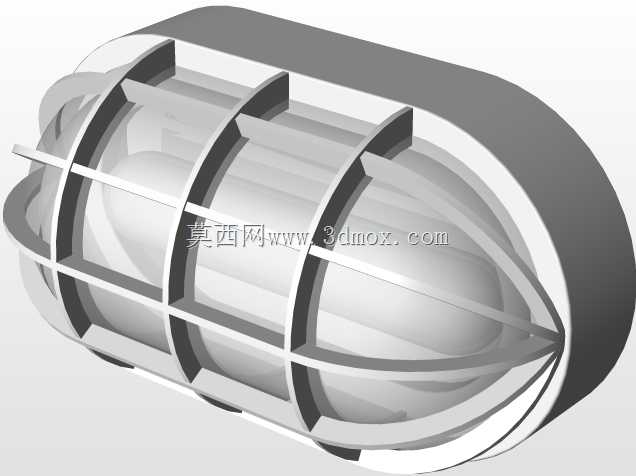

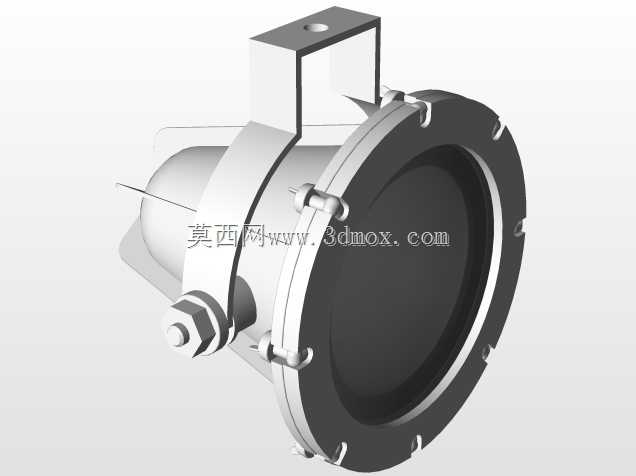

做港作船舶结构设计快十二年，经手的拖船、驳船配套三维建模项目不下四十个，这次的模型还原度刚好能覆盖内河及沿海港口的常规作业需求。先从实际应用场景说，这类拖船主要承担港内驳船顶推、靠离泊协助、小型船舶拖带作业，配套的驳船则多用于散粮、件杂货的短程倒运，模型里还原的锚、船锚、货灯、甲板灯、主桅杆航行灯、方位推进器，全是港作船舶日常作业离不开的核心配置。

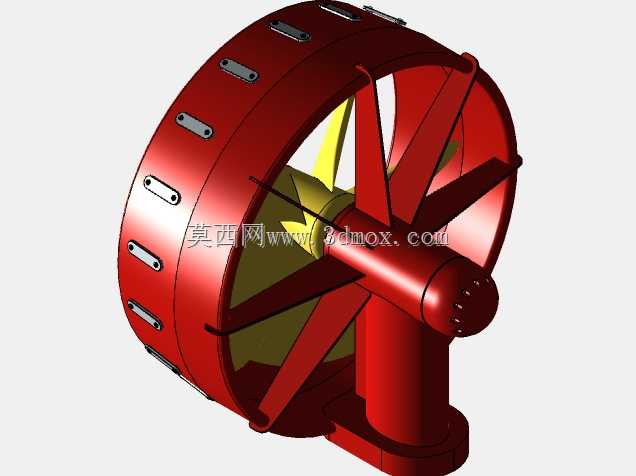

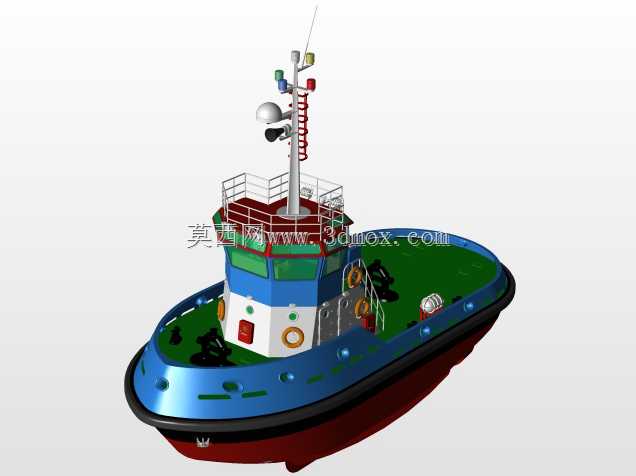

建模的时候最先敲定的是外形安装边界，港作拖船因为要频繁靠泊、顶推作业，船体线型不能做的太尖瘦，艏部做了加厚的碰垫安装位，舷侧预留了橡胶护舷的安装槽，整体船长控制在24米级，型宽8米左右，吃水2.2米，刚好能满足多数内河港区及沿海中小港口的航道水深限制，不会出现进港搁浅的问题。方位推进器的布置特意选在艉部左右对称位置，360度全回转的安装基座提前留足了检修空间，日常更换密封件不用进船坞，靠码头就能完成维保，这点是跟老船员聊了好几次才调整的，之前的模型把检修口做在了船底，实际用的时候根本没法操作。

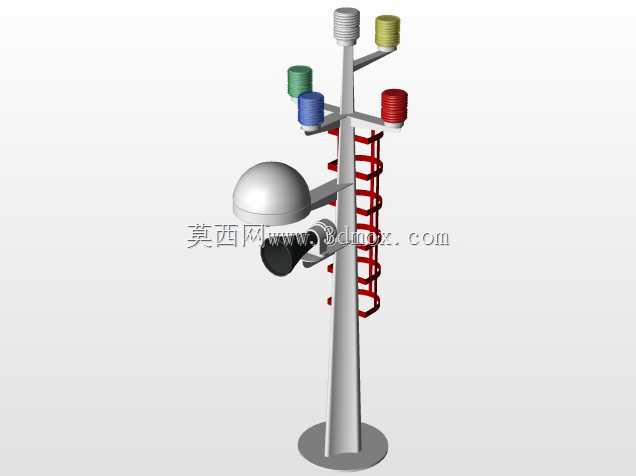

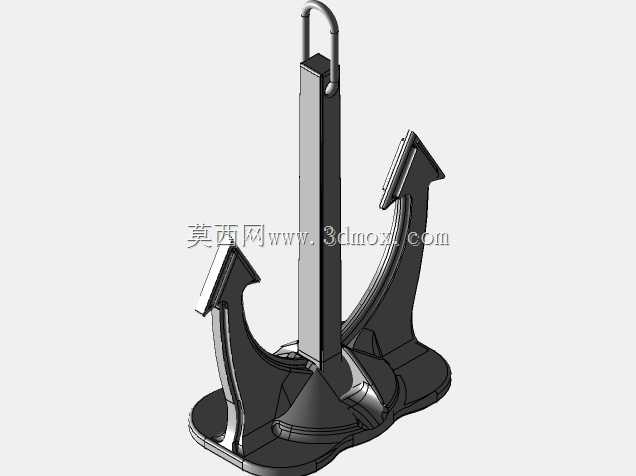

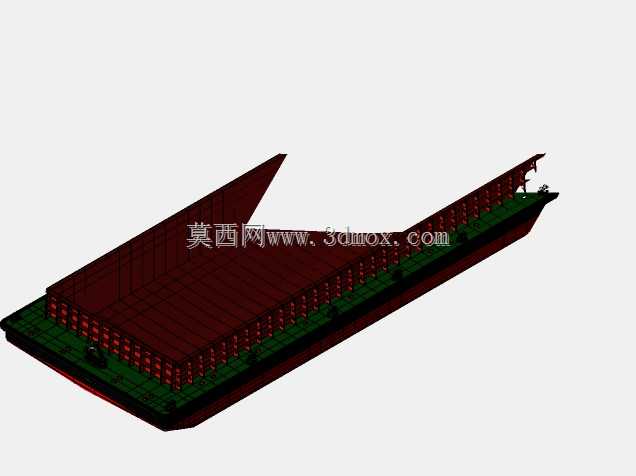

建模步骤上，最先画的是船体外壳，用Autodesk Inventor做曲面放样，先取站线、水线、纵剖线的三向型值点，光顺曲面后加厚成壳，再拆分甲板、舱壁的结构件。主桅杆部分是单独做的子装配，航行灯的安装高度严格按照内河避碰规则的要求，距主甲板高度不低于6米，锚灯、舷灯、尾灯的安装位置都留了穿线孔，桅杆上的爬梯做了防滑踏步，护栏高度1.2米，符合船舶安全作业规范。甲板上的货灯做了可转动的支架结构，实际作业时可以根据装卸货位置调整照射角度，不用额外加装临时照明。锚设备布置在艏部甲板，锚链筒的角度做了15度的外倾，起锚时不会卡锚链，锚机的安装座做了加强筋，能承受12.5吨的锚链拉力。

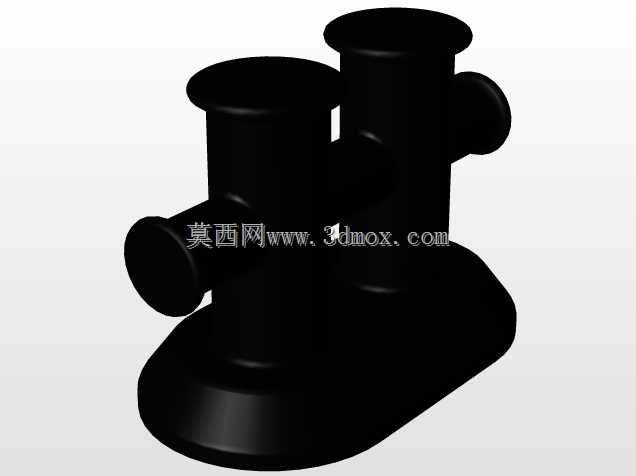

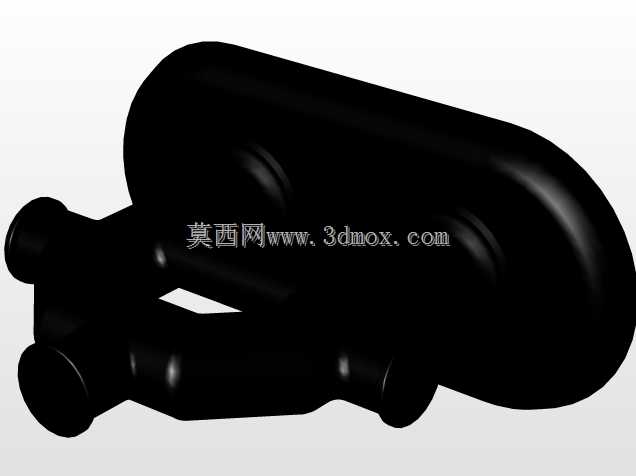

驳船部分的配套设备也做了对应匹配，货舱区域的甲板灯间距控制在8米，保证整个货舱面无照明死角，带缆桩的位置跟拖船的顶推位置对应，靠泊时带缆操作不用来回调整船位。整个装配做了干涉检查，所有转动部件比如推进器、桅杆灯架、锚机链轮都留了合理的运动间隙，不会出现结构碰撞，导出工程图的时候可以直接拆分零件图下料加工，不用再二次调整结构。
