仿古战舰主锚结构三维设计模型

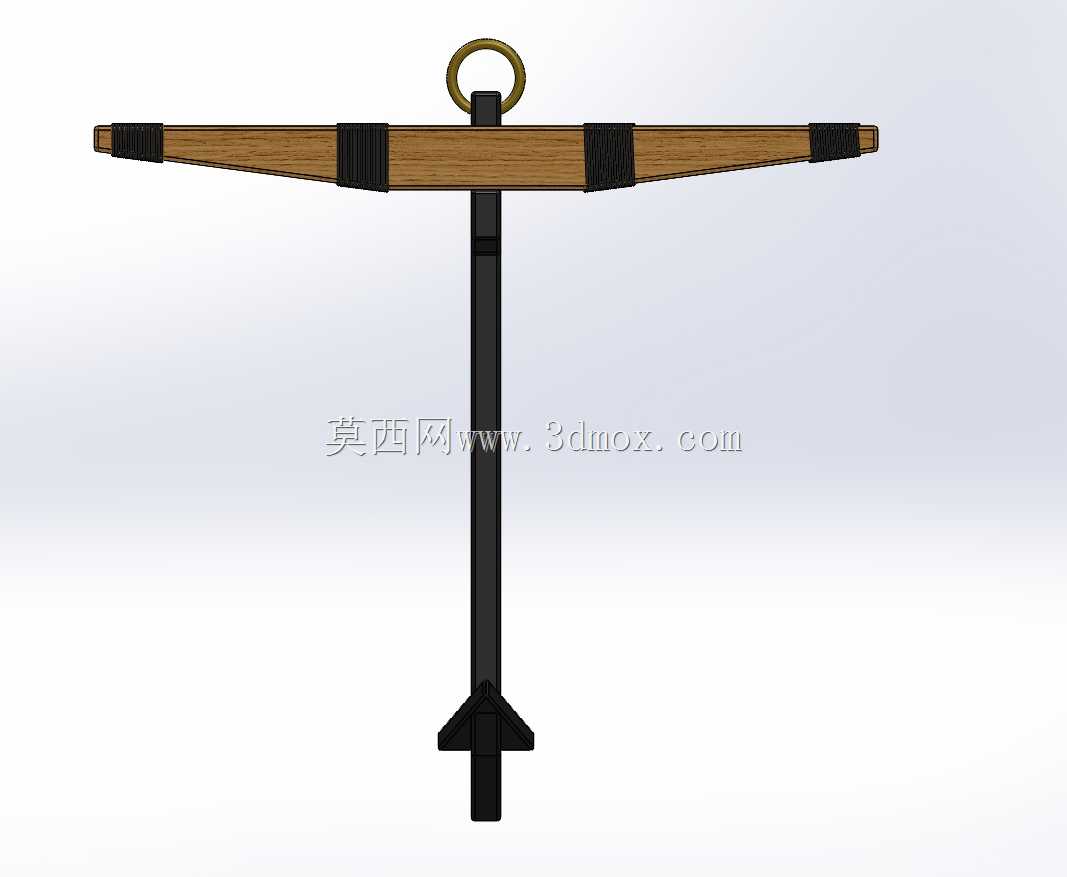

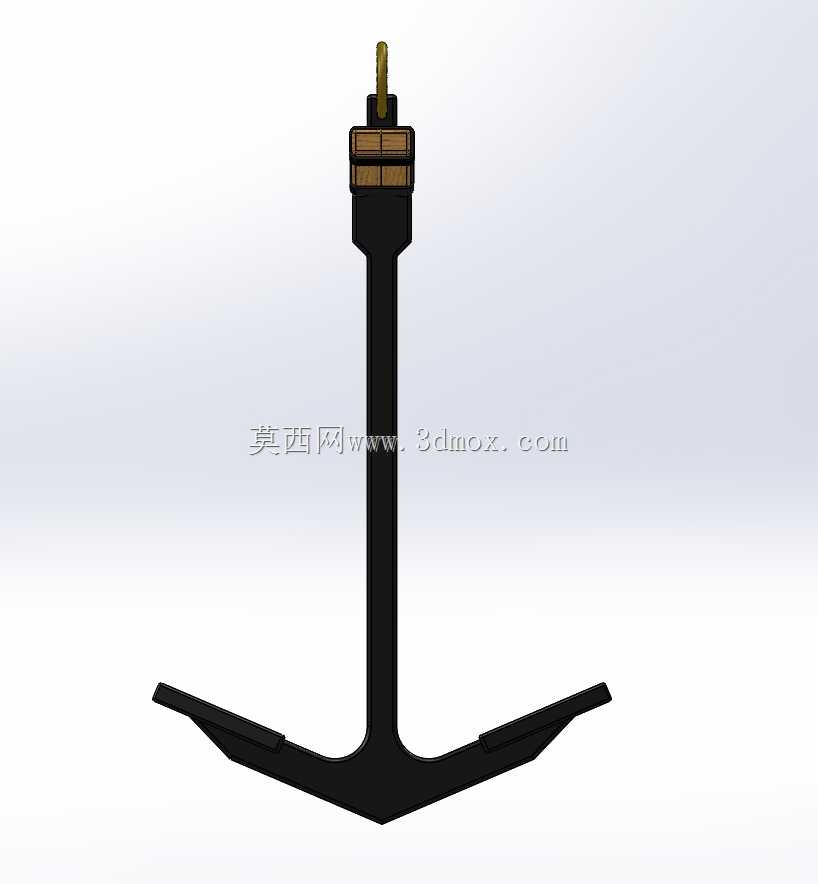

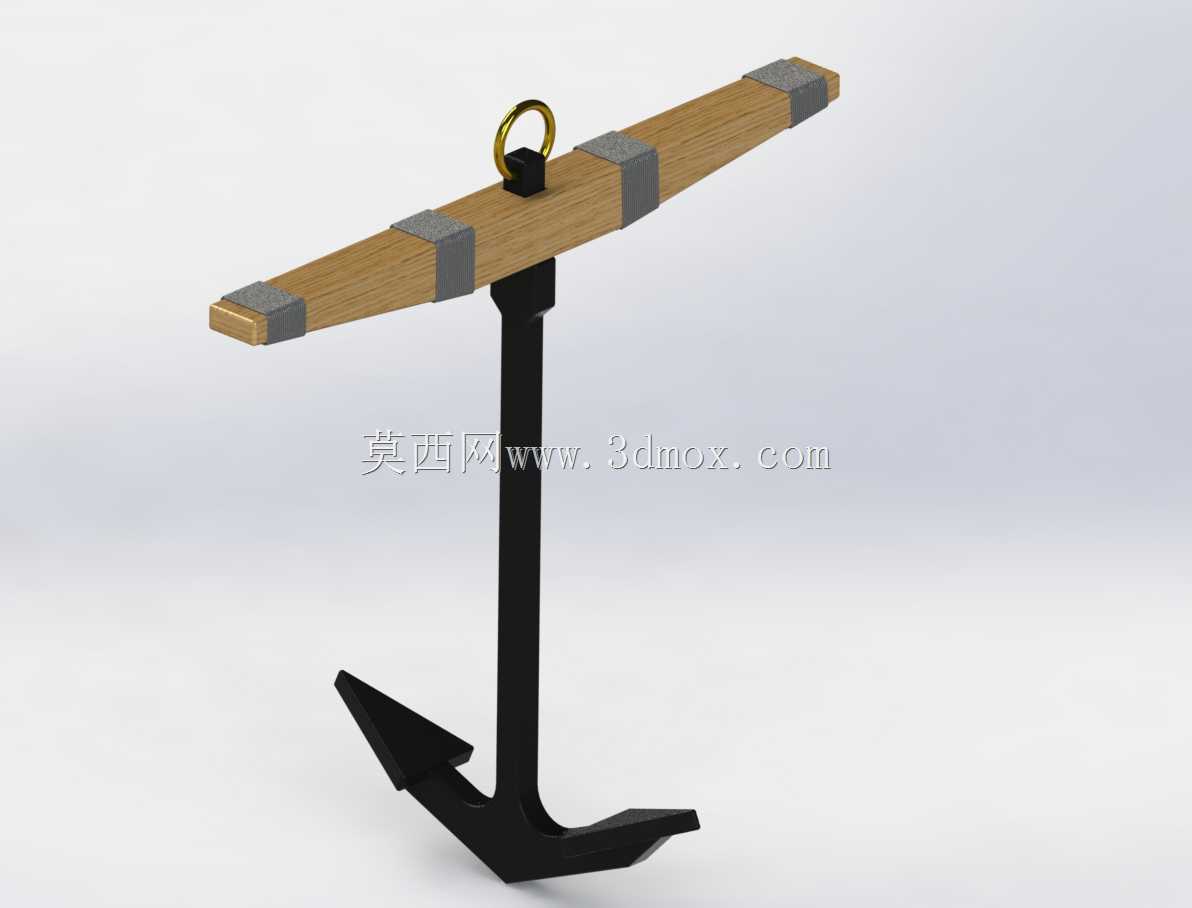

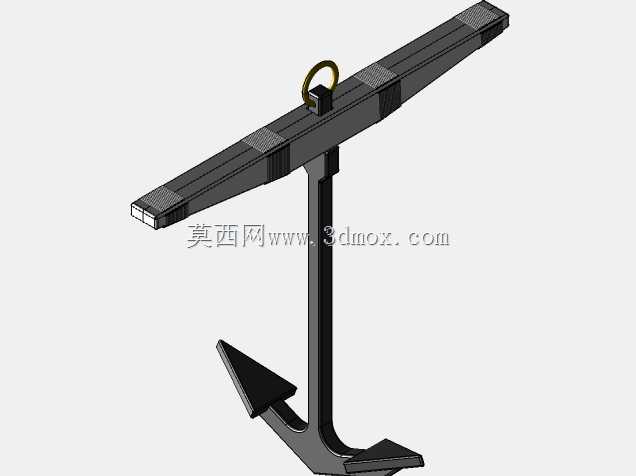

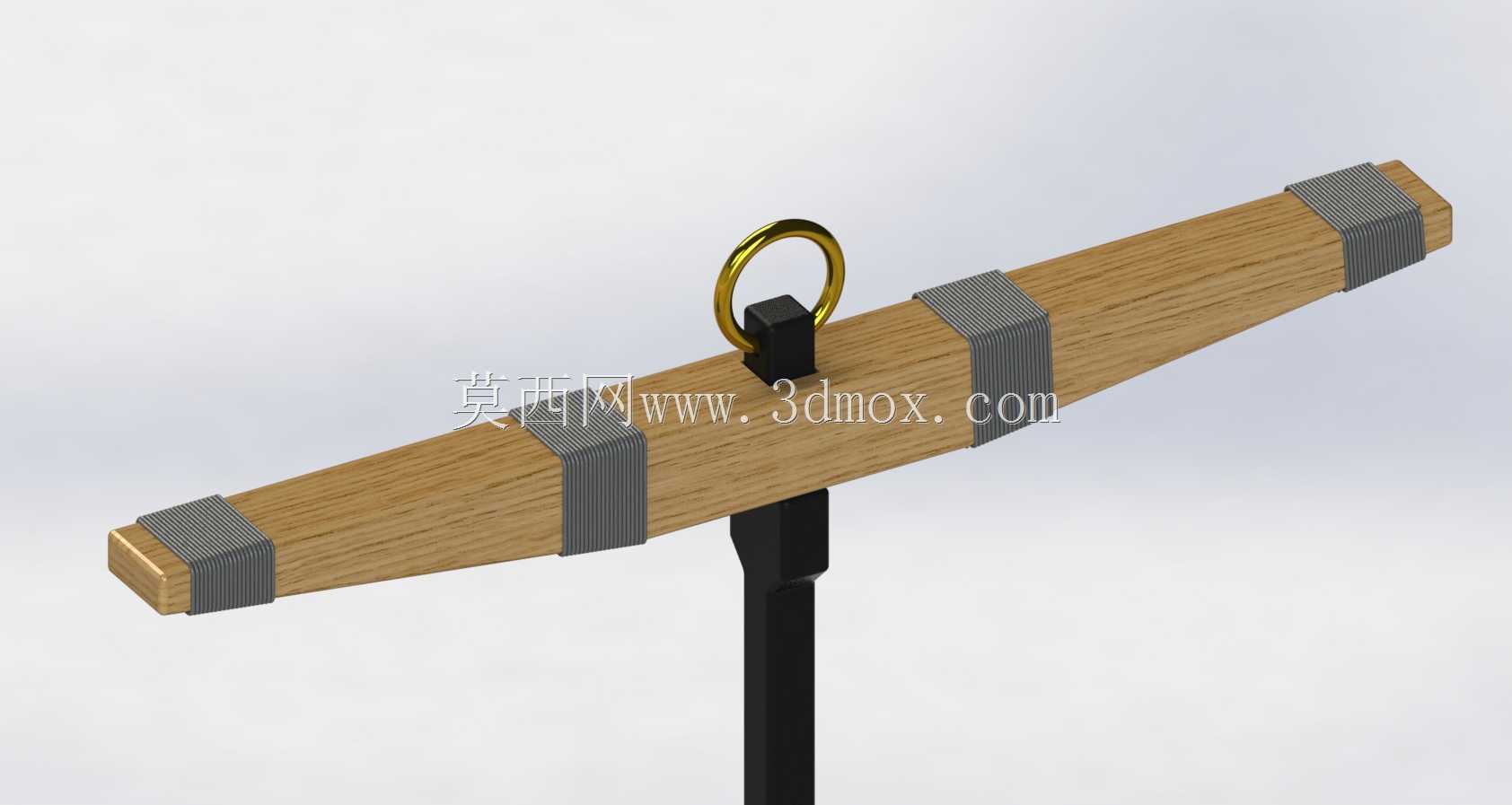

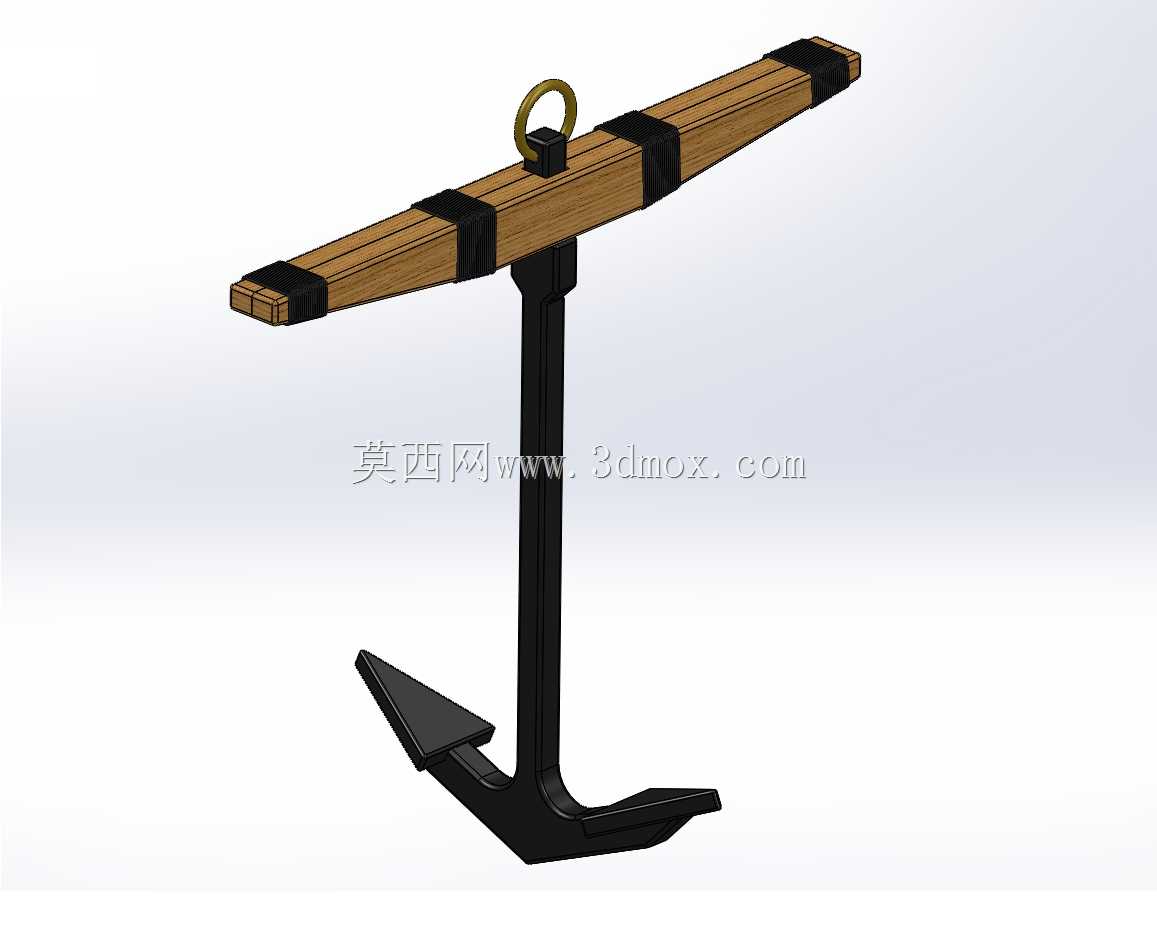

做仿古战舰模型配套构件的时候，最先要锚定的就是主锚的实际功能边界，这类锚具是复古风帆战舰系泊系统的核心受力部件，既要还原历史形制的外观特征，也要兼顾模型装配时的结构强度，不能只做外观摆件忽略实际拼接的公差配合。实际建模的时候先从锚爪的曲面轮廓入手，传统海军锚的双爪角度有固定的受力逻辑，爪尖与锚干的夹角控制在38度到42度之间，这个角度是实船锚具经过几百年航海验证的最优抓底角度，哪怕是等比例缩小的模型，也要遵循这个角度参数，不然放在展示场景里会显得形制失真，懂行的人一眼就能看出比例问题。锚干部分采用等截面方钢形态做简化，顶部的锚环是单独拆分的装配体，要预留0.1mm的装配间隙，方便后期模型组装的时候可以实现锚环的自由转动，不会出现卡滞或者过松脱落的问题。锚横杆也就是俗称的锚 stocks 部分，是这类传统锚具最有辨识度的结构，主体采用实木质感的长方体做两端收窄的锥度处理，每间隔一段距离设置的金属箍带，不仅是外观装饰件，实际在实船上是用来固定横杆与锚干连接位置的受力结构，建模的时候箍带要做轻微的凸起厚度，边缘做0.2mm的圆角处理，模拟金属件包附木材的真实装配状态，不能做成平面贴图敷衍。建模流程上先绘制锚干的中心轴线作为基准，在锚干底部基准面绘制双锚爪的截面轮廓，沿引导线扫掠出锚爪的实体，之后做锚爪与锚干连接位置的圆角过渡，避免应力集中的结构问题，哪怕是模型也要还原真实结构的过渡逻辑。之后单独绘制横杆的实体，在横杆与锚干的连接位置做切除配合，保证横杆与锚干垂直装配的定位精度，金属箍带采用薄壁拉伸特征制作，贴合在横杆表面对应位置，顶部的锚环采用圆环特征绘制，与锚干顶部的吊耳位置做同轴配合，预留转动间隙。尺寸边界上，整个锚具的高度与横杆长度比例控制在1:1.2左右，这个比例是胜利号战舰实船主锚的实测比例，缩小后适配1:72比例的战舰模型装配，锚爪的张开宽度不超过横杆长度的三分之二，避免收纳的时候与船舷结构发生干涉。这类锚具模型除了用于静态仿真船模的装配展示，也可以用于航海主题的文创摆件结构设计、海事博物馆的展陈教具制作，建模的时候要兼顾3D打印的工艺要求，所有悬空结构都添加45度以上的自支撑角度，减少后期打印的支撑去除工作量，金属与木材的分件位置做插榫定位结构，方便后期不同材质的上色处理，不需要额外做粘接定位标记。
