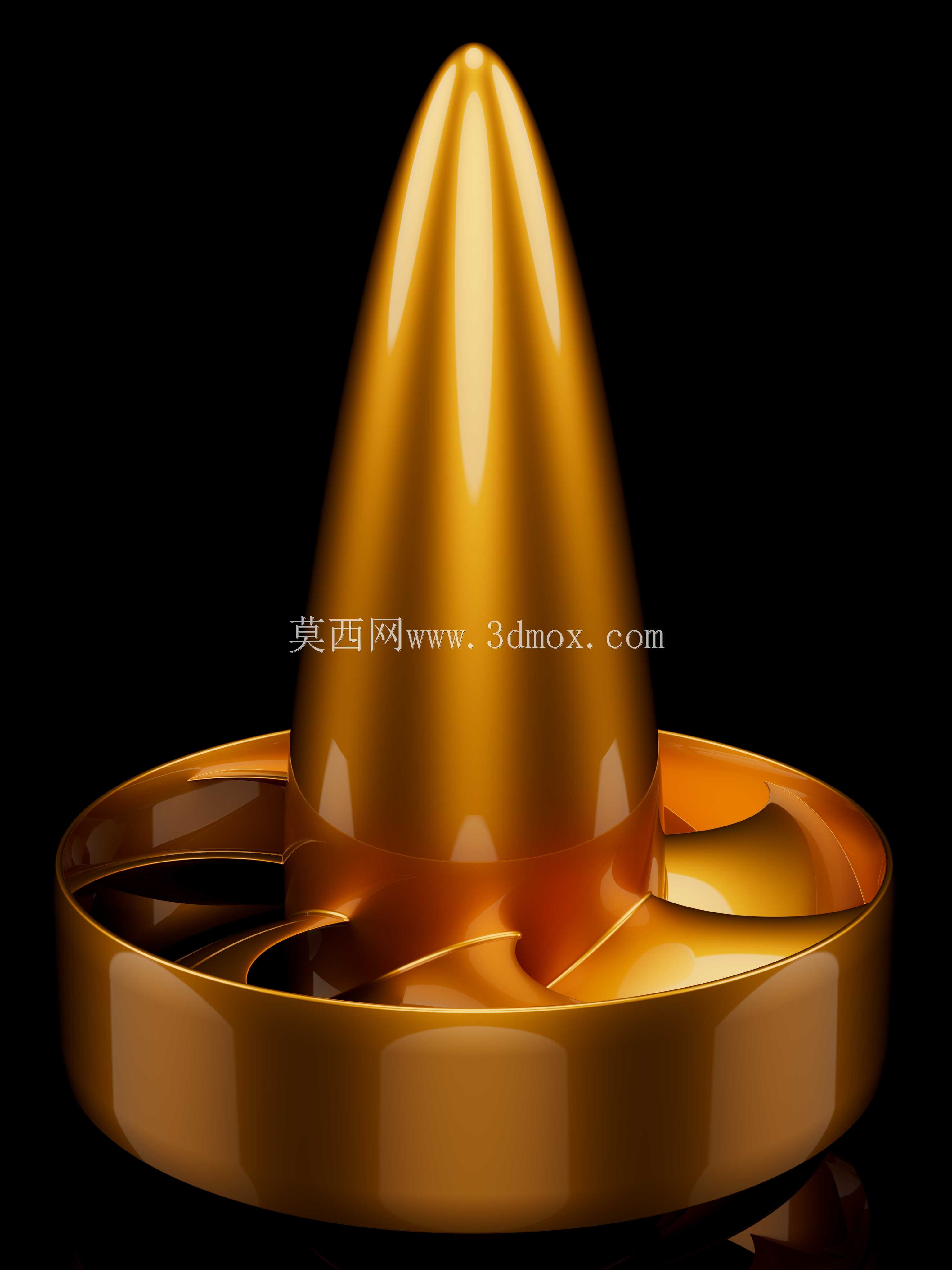

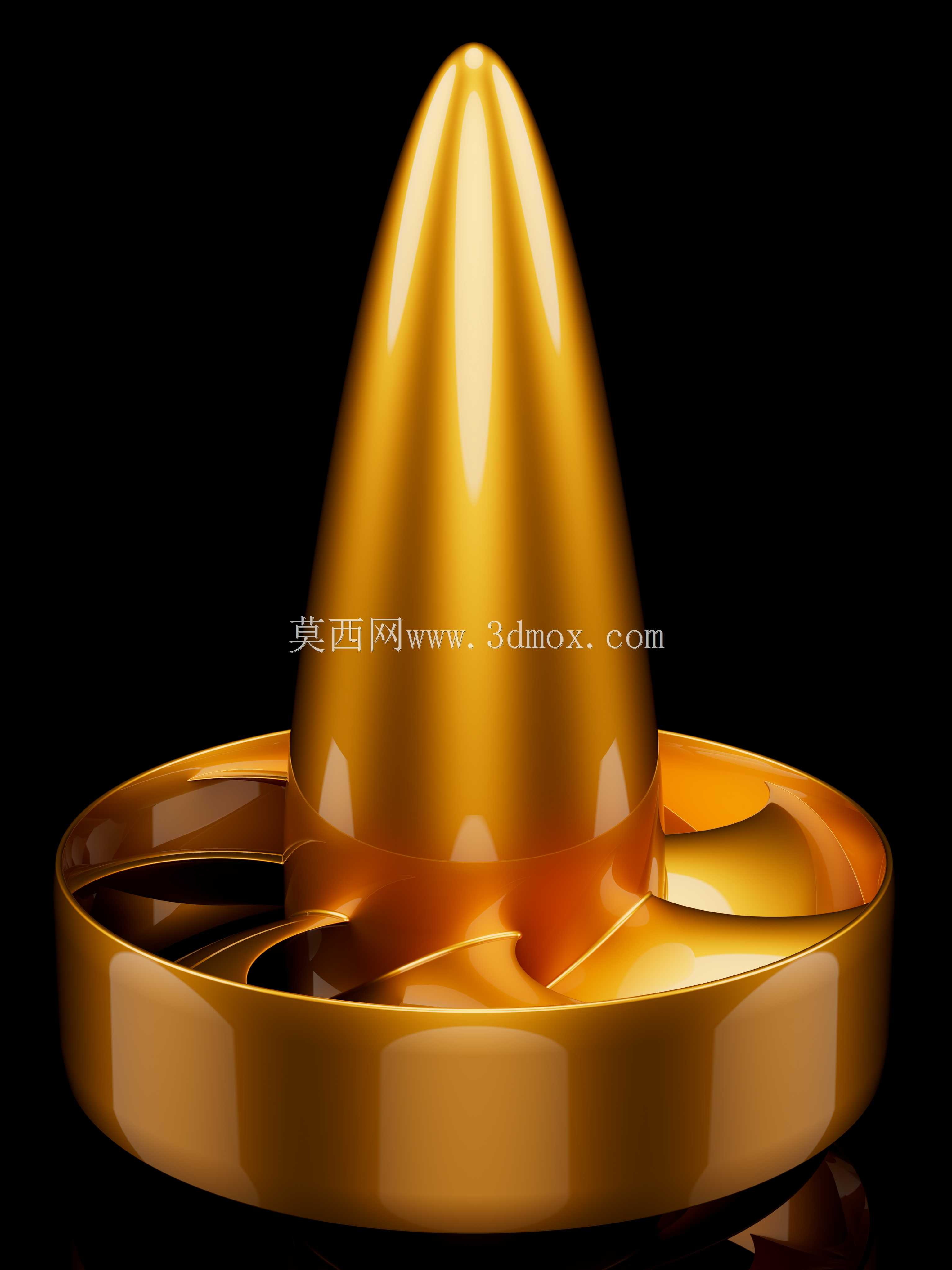

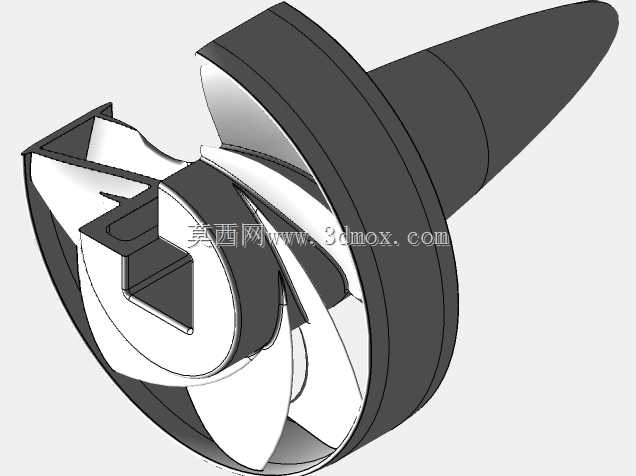

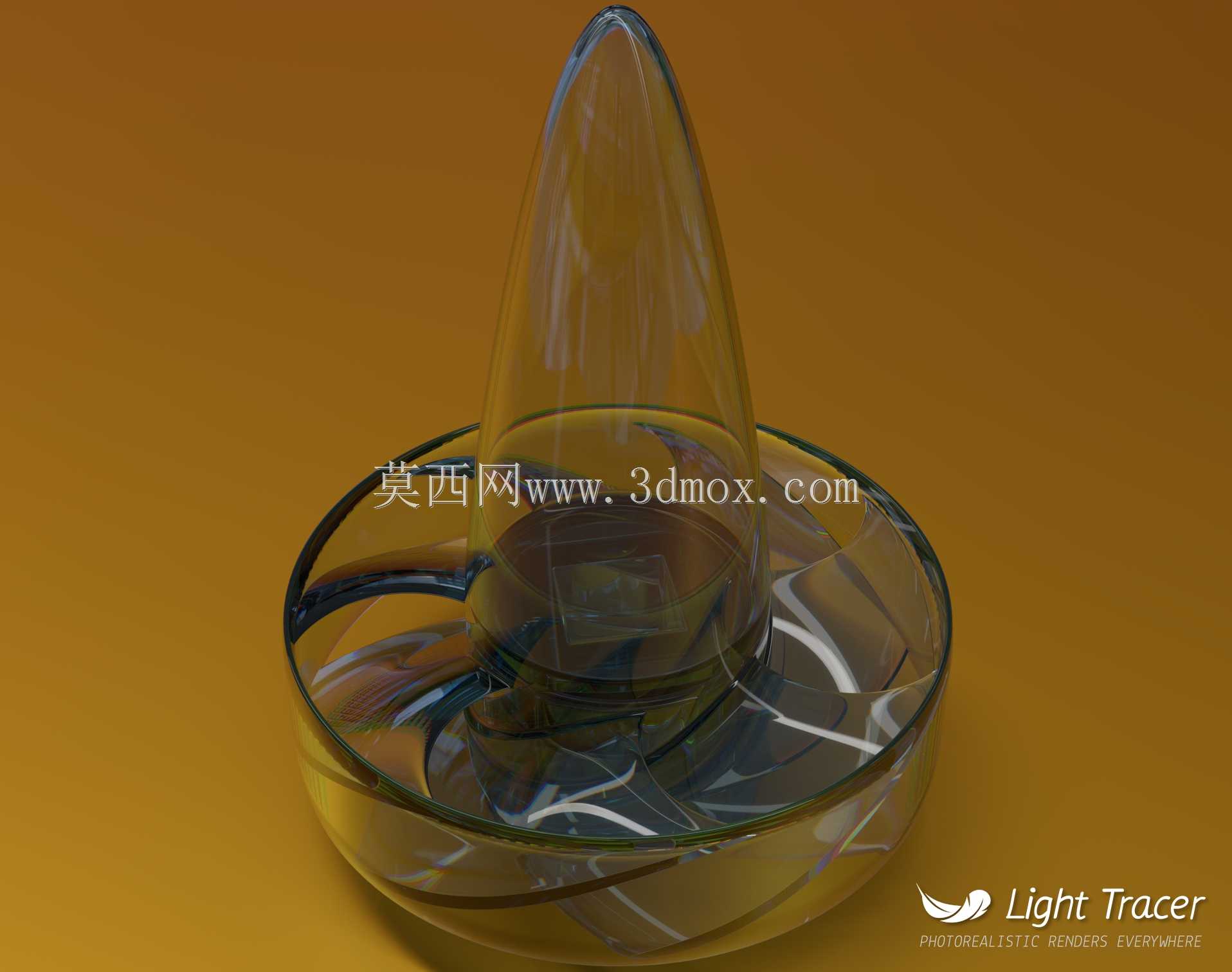

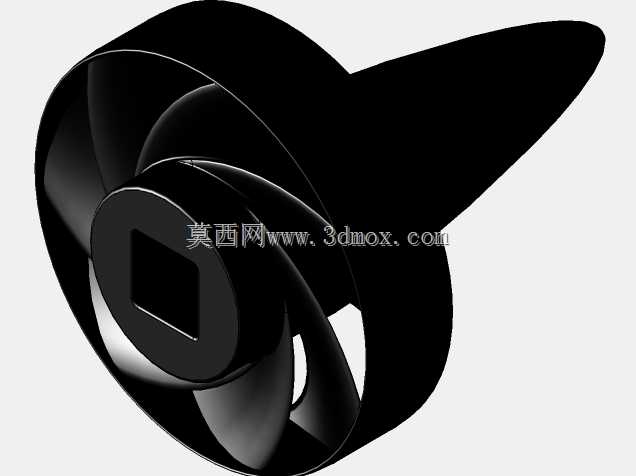

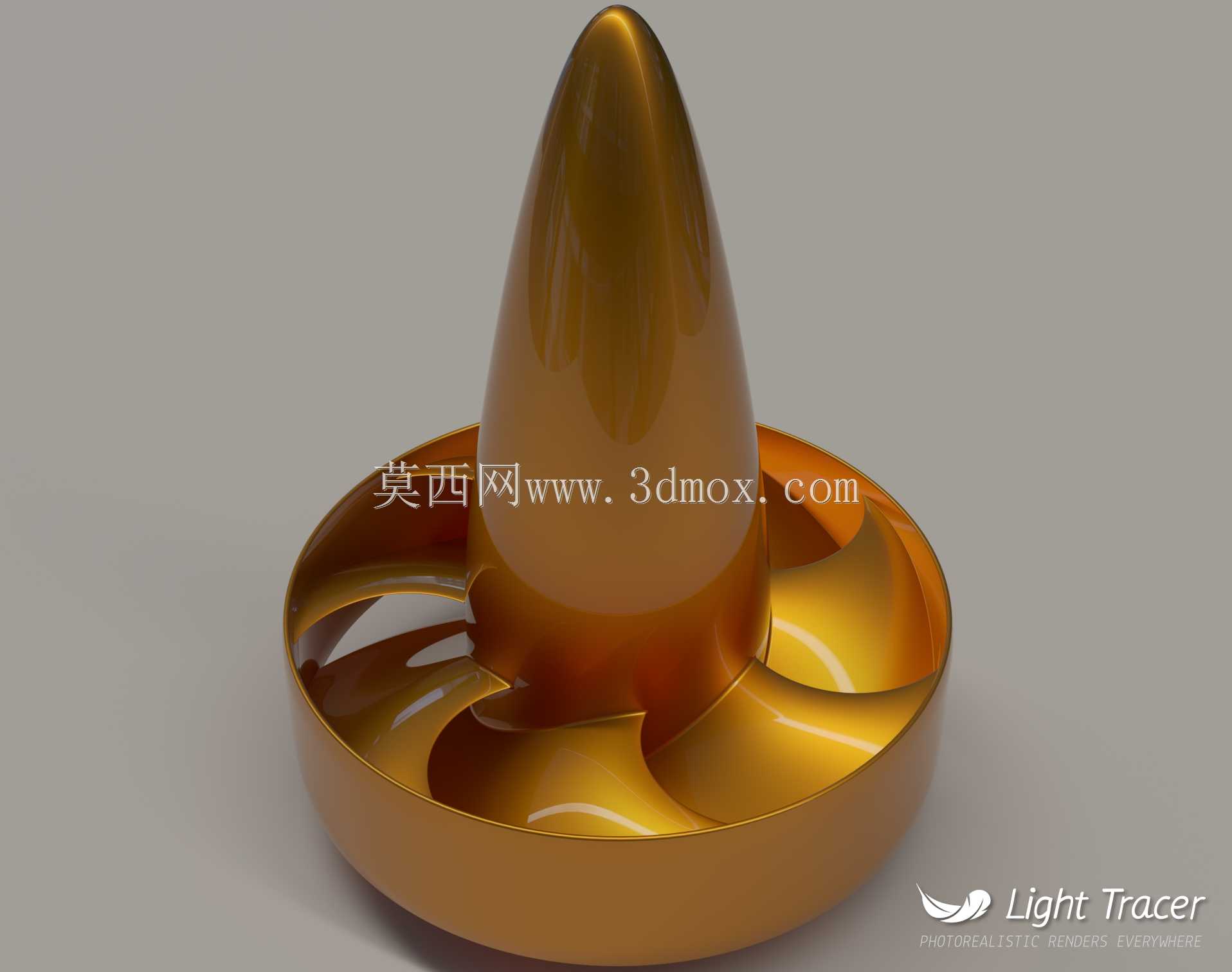

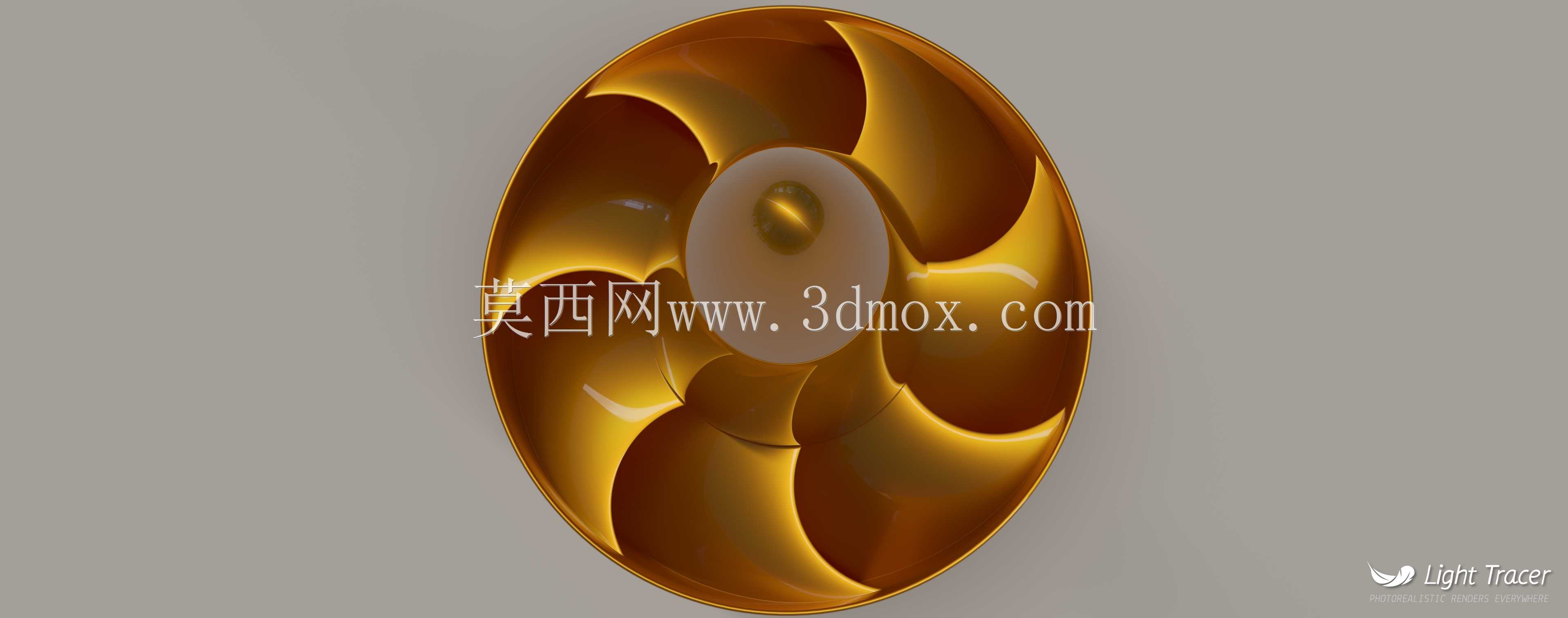

带导流护罩的潜艇用螺旋桨结构设计

做水下推进结构设计的时候，带护罩的潜艇螺旋桨是绕不开的典型部件，这类结构主要用在中小型潜航器、特种作业潜艇的尾部推进段，核心作用是把主轴输出的旋转扭矩转化为轴向推进力，同时外围的护罩结构一方面可以梳理桨叶出口的紊流，降低空泡产生的概率，减少水下航行的噪音，另一方面也能避免桨叶剐蹭水下障碍物、缠绕缆绳杂物，提升复杂水域航行的可靠性。实际选型的时候，首先要匹配艇体尾部的安装边界，护罩的外径要和艇体尾部的线型顺滑过渡，不能出现突兀的台阶增大航行阻力，桨叶的叶梢和护罩内壁的间隙要控制在合理范围，间隙过大会降低推进效率，间隙太小则容易因为加工误差、航行振动出现擦碰故障。建模的时候先从基准坐标系搭建开始，先确定主轴安装孔的中心轴线，以此为基准绘制护罩的回转截面轮廓，护罩的截面不是等直径的圆筒，进口段要做顺滑的倒角扩张，出口段做微收敛的线型，引导水流平顺通过桨叶区域，完成回转特征生成护罩基体后，再处理桨叶部分。单张桨叶的翼型截面要从桨毂位置到叶梢位置做渐变处理，靠近桨毂的位置翼型厚度更大，保证结构强度，叶梢位置翼型更薄，降低水阻，先绘制不同半径位置的翼型截面草图，通过放样命令生成单片桨叶的实体，再根据桨叶数量做圆周阵列，阵列的时候要注意每片桨叶的安装角偏差控制在允许范围内，避免后续运转出现动不平衡问题。桨叶和桨毂、桨毂和主轴安装位、护罩和连接筋的位置都要做圆角过渡，减少应力集中，毕竟水下推进部件长期承受交变载荷，应力集中位置很容易出现疲劳裂纹。护罩和桨叶之间的连接支撑筋要做流线型截面，不能用矩形截面，不然会额外增大紊流噪音，支撑筋的数量也要匹配桨叶数量，避开共振频率区间。整个结构建模完成后还要做干涉检查，确认桨叶在全旋转范围内和护罩、支撑筋都没有干涉，安装法兰的孔位要和艇体尾部的连接座完全匹配，螺栓孔的位置度要满足安装公差要求，避免现场装配的时候出现孔位错位的问题。这类结构的设计还要考虑维护便利性，护罩如果是分体式结构，要预留快拆结构，方便后续清理缠绕的杂物、检查桨叶表面的损伤，桨叶表面的粗糙度也要控制在较低水平，降低水阻同时减少空泡剥蚀的影响。
