船用抛投式气胀救生筏存放架结构

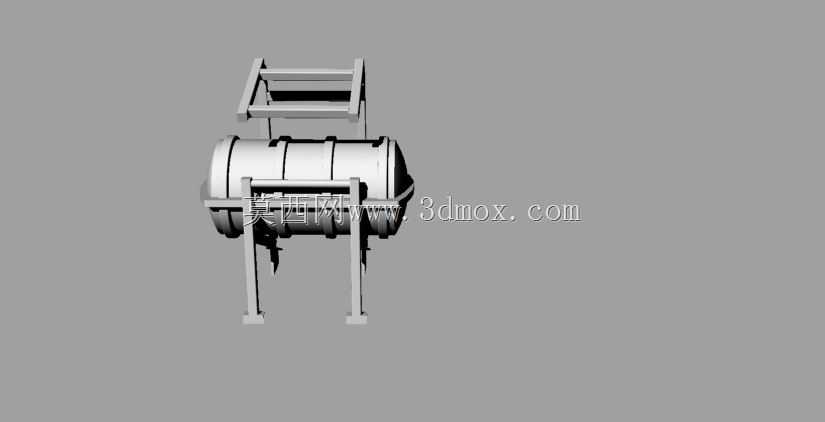

做海事配套结构设计快十二年，经手的船用救生设备三维建模不下百套，这次的救生筏配套存放架结构，是针对内河及近海作业船舶适配的ПСБ-6型救生筏配套安装结构，建模时最先要锚定的是船舶舷侧安装的边界条件——毕竟这类救生筏要求遇险时能靠自重无卡滞滑落入水，不能出现支架变形卡滞导致筏体无法释放的致命问题。

实际作业场景里，这类救生筏通常固定在船舶主甲板两舷的专用支架上，日常航行时要牢牢锁紧筏体，抵御航行中的横摇、纵摇带来的交变载荷，遇到紧急弃船情况时，只需拔掉安全插销，筏体就能顺着支架的倾斜导轨顺利滑出，入水后自动充气成型，为遇险人员提供漂浮救生载体。设计这套支架结构时，最先敲定的是倾斜角度，参考海事规范要求的15-25度倾斜释放角，最终取20度作为导轨安装倾角，既保证日常固定时筏体不会因为船舶横摇意外滑脱，又能在释放时靠自重顺利滑出，不需要额外施加外力。

建模过程中先从筏体的外包络尺寸入手，先测绘实筏的筒体直径、长度，确定两侧抱箍的弧形半径，保证抱箍和筏体外筒的贴合面积不小于接触周长的三分之一，避免长期固定出现筒体局部压损。两侧的立式支撑腿采用等边角钢拼焊结构，建模时特意在支撑腿和甲板连接的底板上开了长圆孔，方便现场安装时调整孔位，抵消甲板预埋座的安装误差。顶部的防护架采用矩形钢管弯折成型，高度刚好高出筏体顶部120mm，既可以防止航行时上层落物砸损筏体，又不会遮挡释放路径，不会在筏体滑出时产生干涉。

画图时先在Rhino里搭建整体线框基准，先确定安装底板的孔位坐标，再向上拉伸支撑腿结构，之后做弧形抱箍的曲面，通过偏移曲面得到抱箍的板材厚度，最后做顶部防护架的弯折结构，每做一个部件就检查和相邻部件的装配间隙，比如抱箍开合位置和支撑腿的间隙留了15mm，保证插销插拔顺畅不会卡滞，导轨的导向面做了2mm的圆角处理，避免释放时刮破筏体的外包装。还要考虑长期海上盐雾环境的腐蚀余量，所有结构件的板材厚度都比普通陆用支架厚2mm，焊接位置的倒角在建模时就提前做好，方便后续工艺做圆角打磨和镀锌防腐处理。整个结构没有多余的复杂部件，所有受力点都做了加强筋处理，比如支撑腿和底板连接的位置加了三角形加强筋，能抵御12级风下的横摇载荷，同时整体重量控制在单人就能完成拆装维护的范围内，方便船员日常检查救生筏状态时快速拆装。
