流线型休闲观光快艇外观结构设计

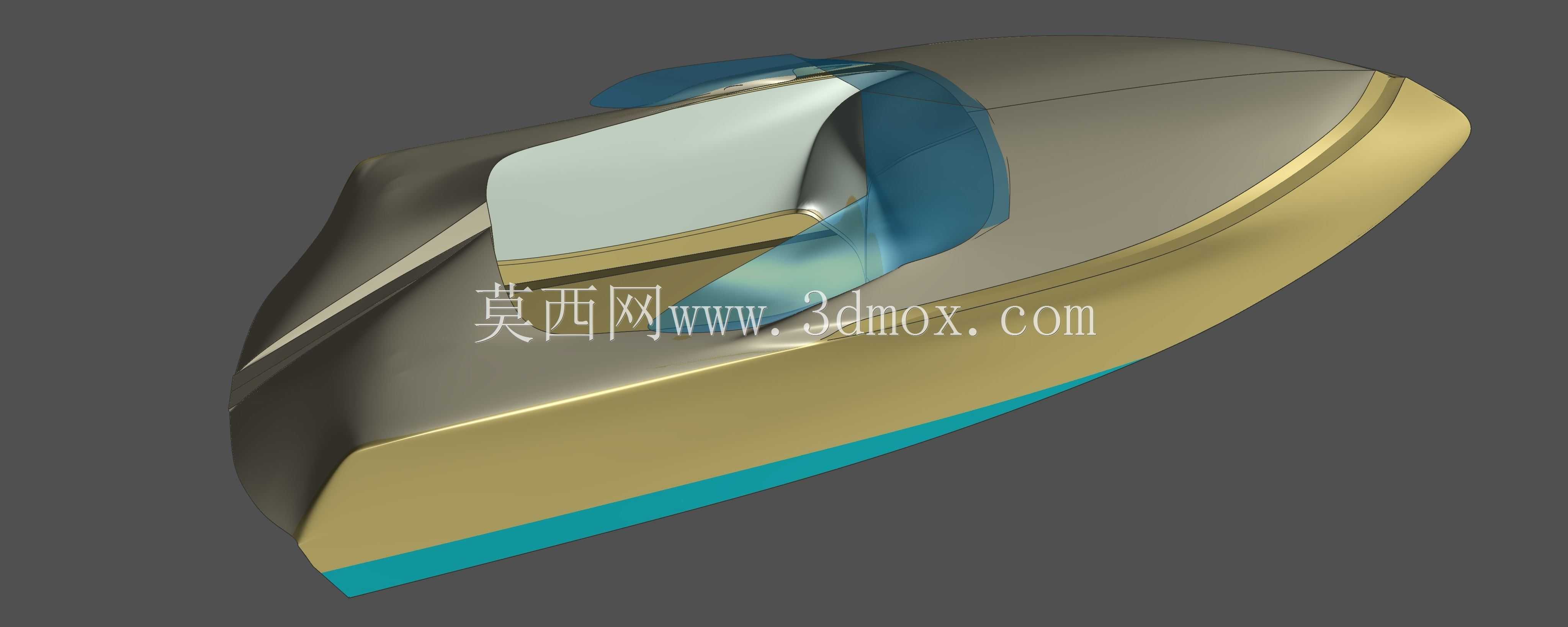

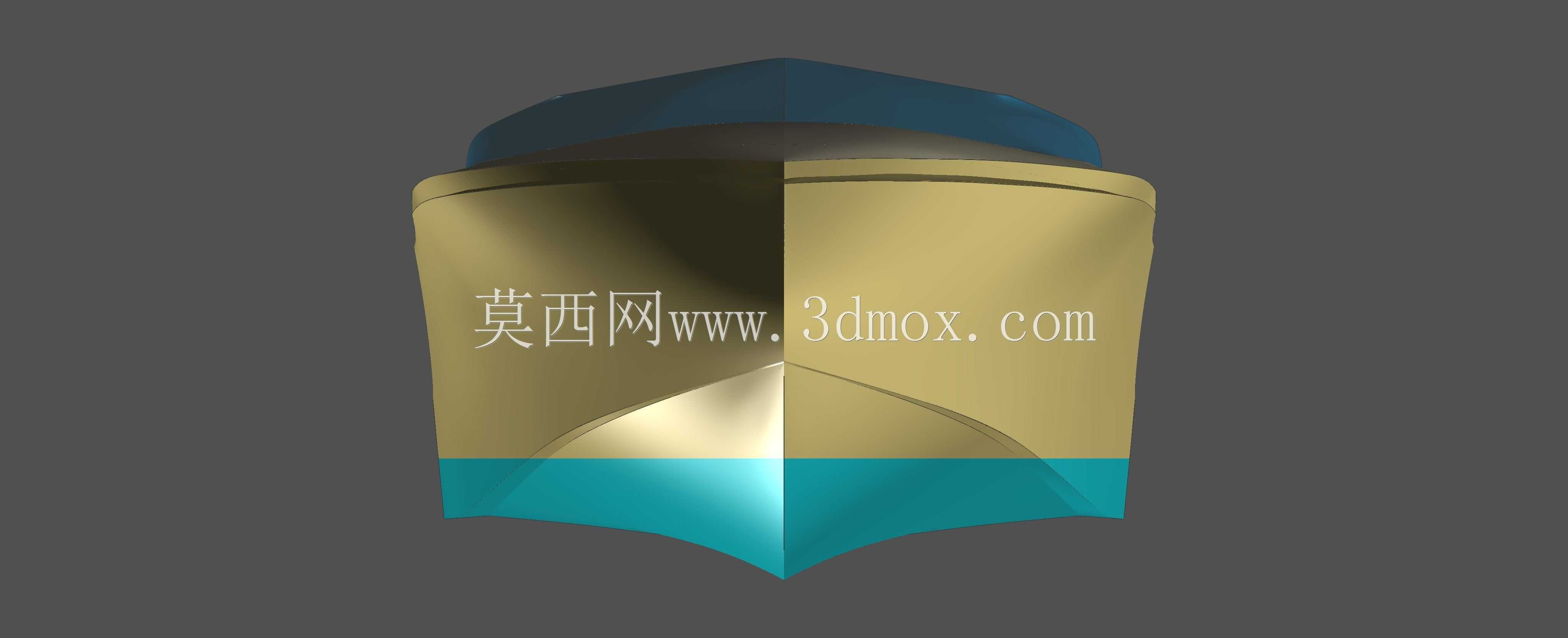

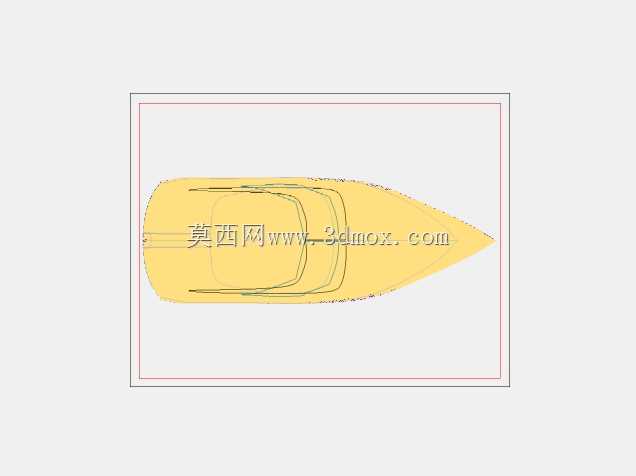

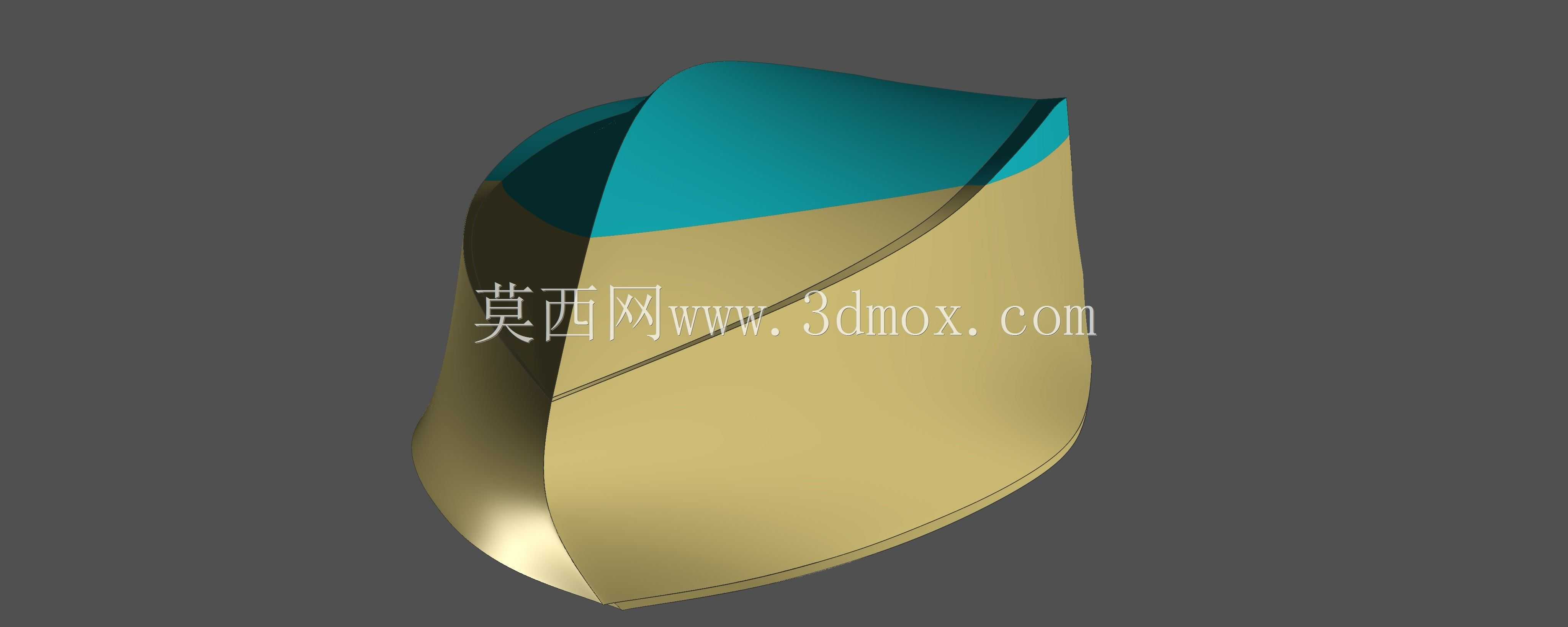

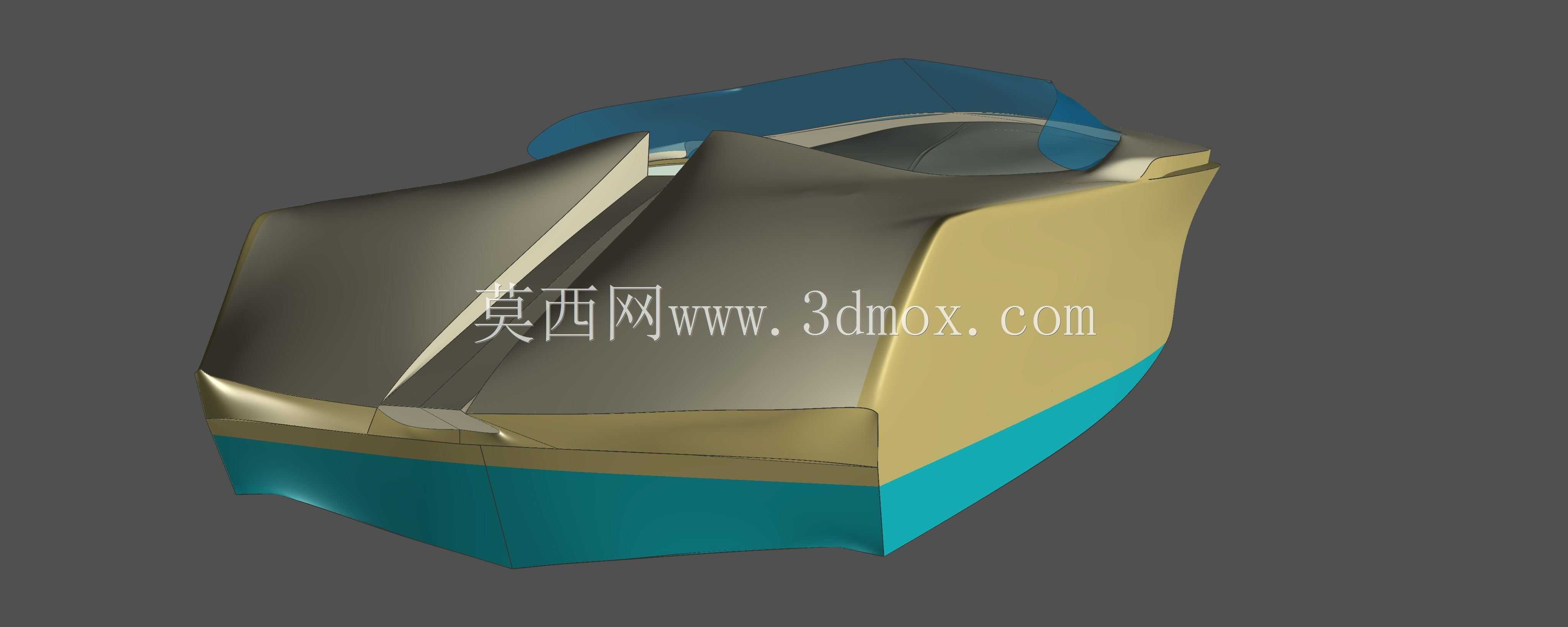

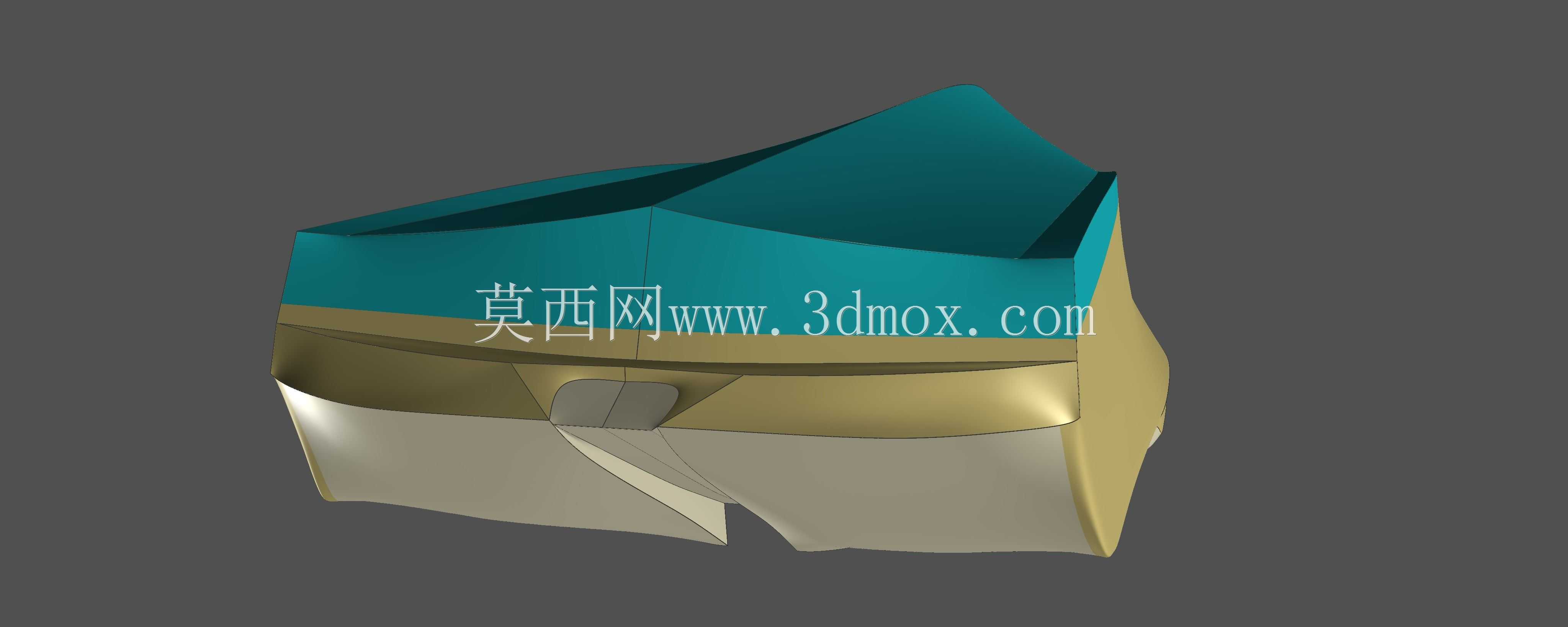

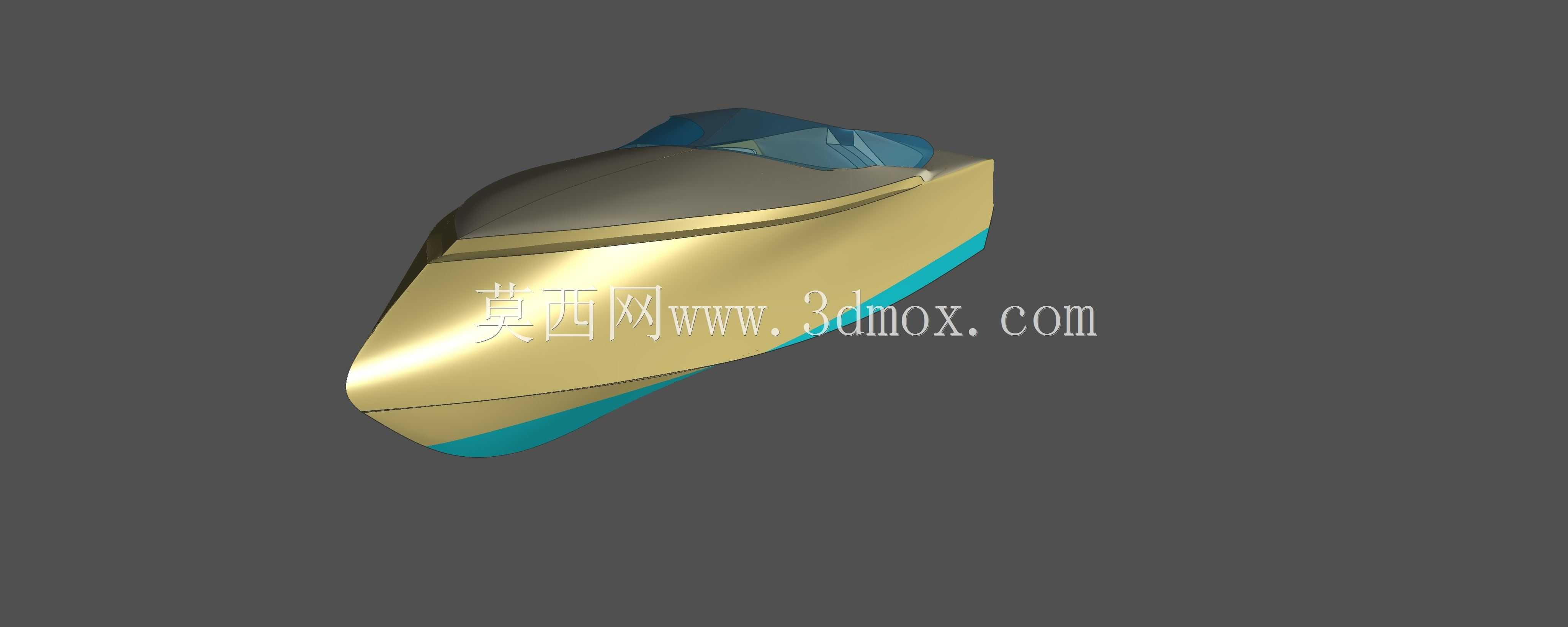

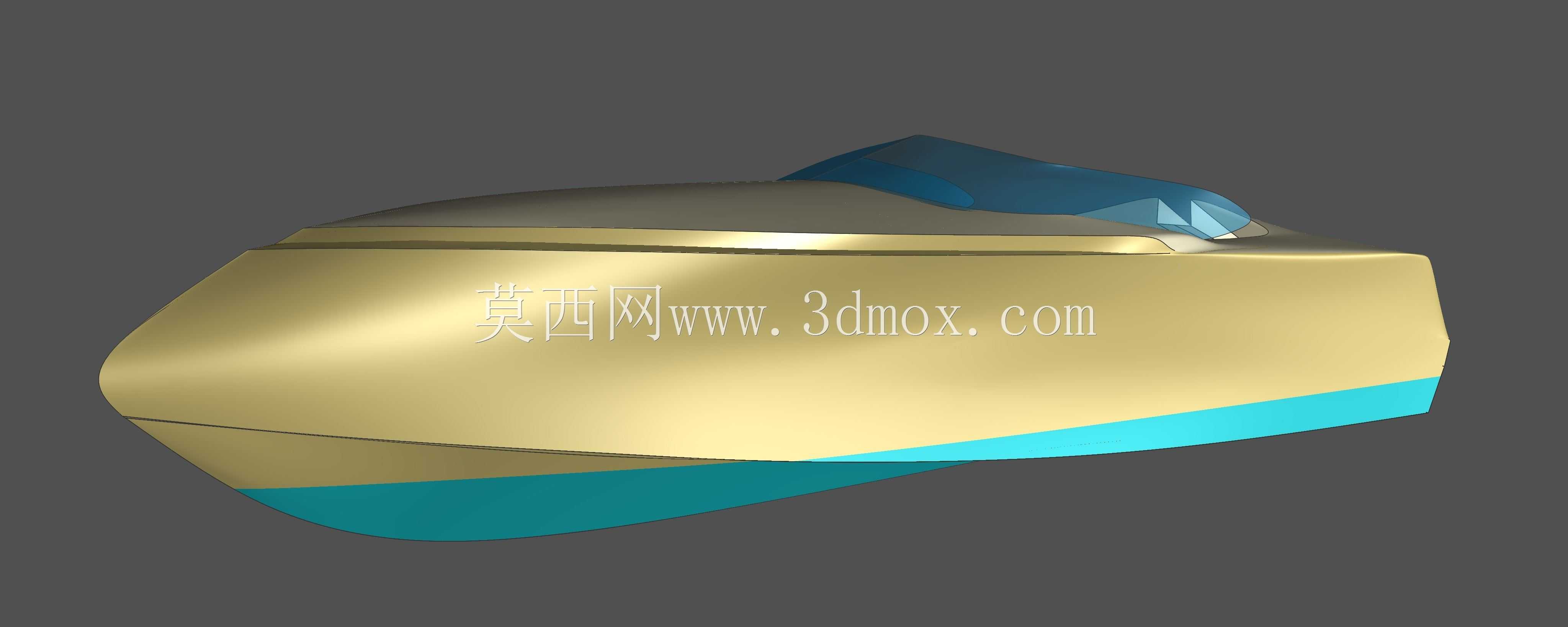

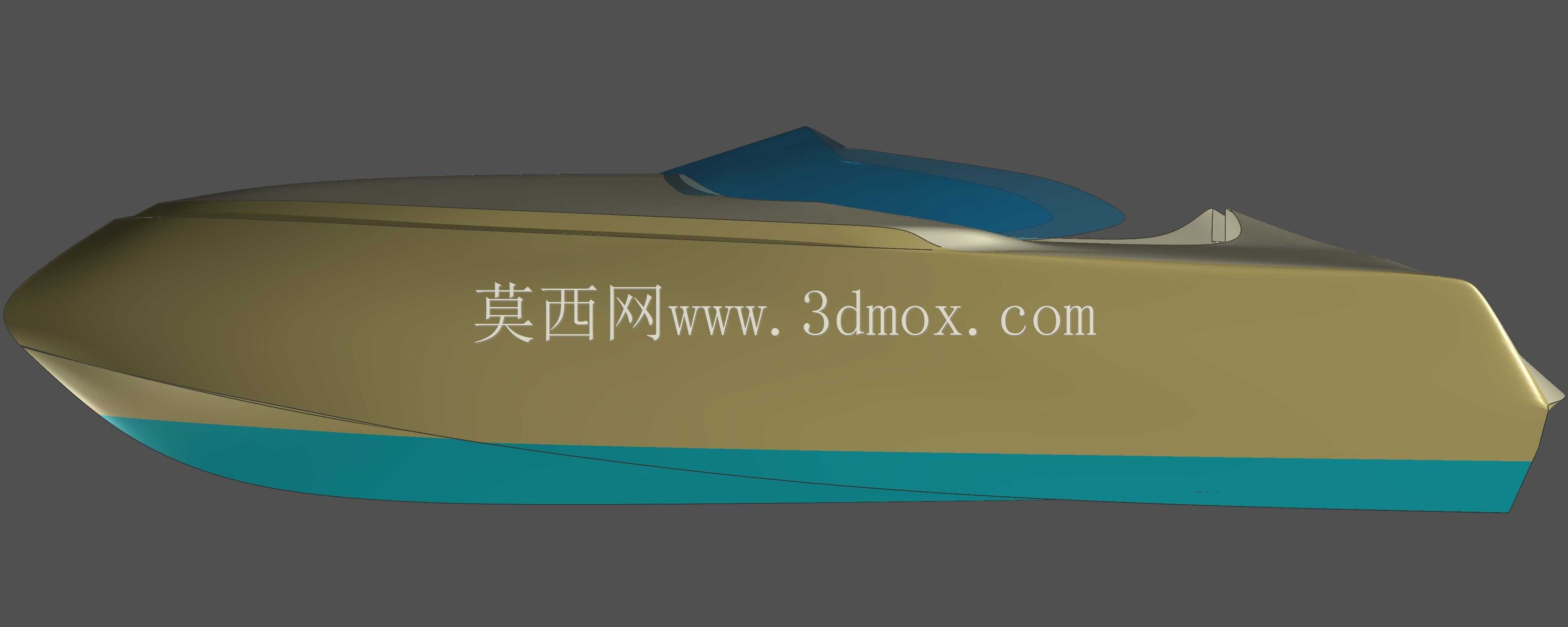

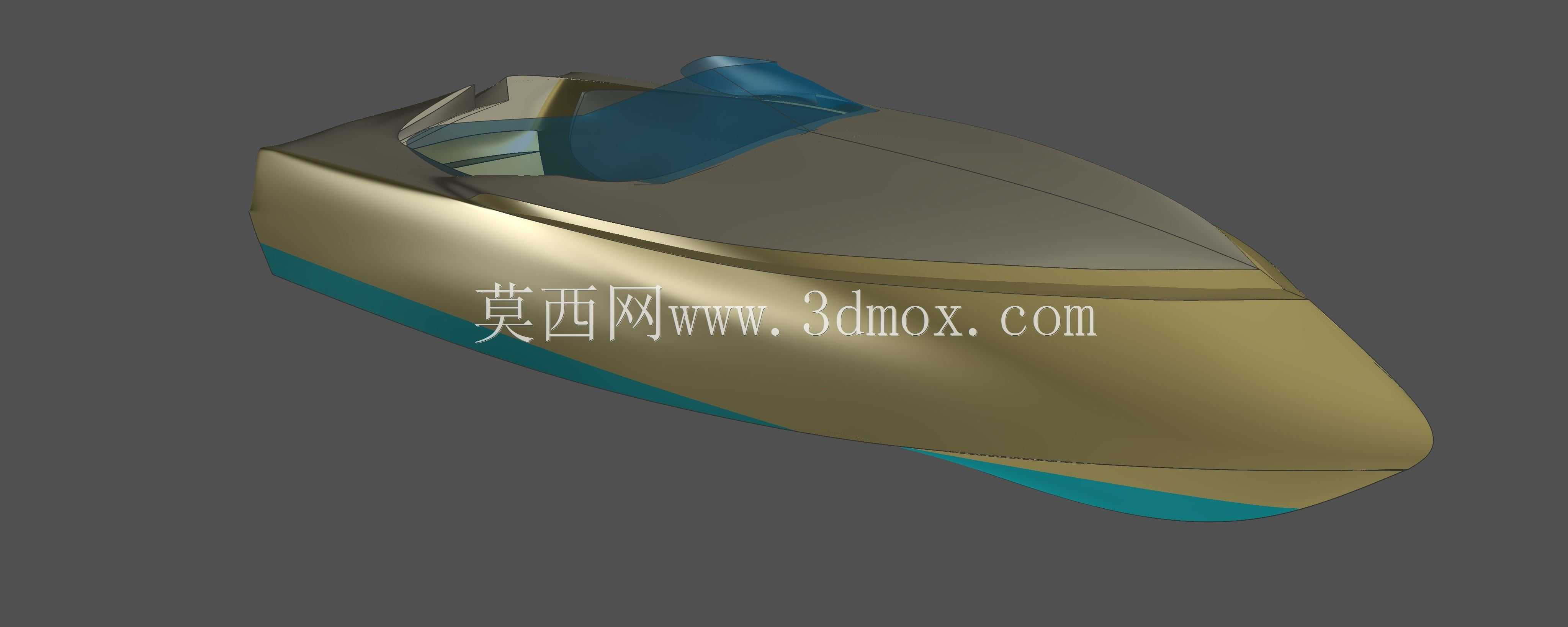

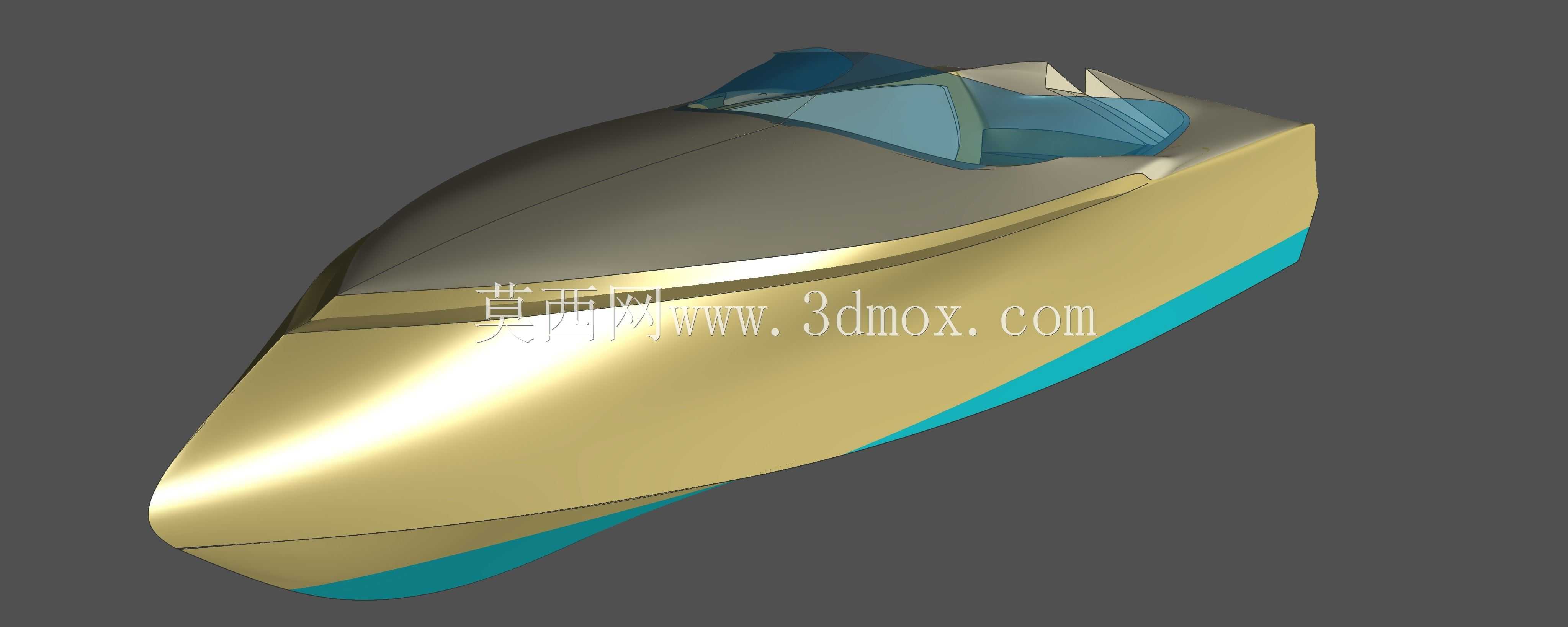

这款小型休闲快艇的三维建模工作，首先要明确其核心应用场景是近岸水域的短途观光、休闲驾乘，因此设计阶段优先考量水阻控制与驾乘空间的平衡。建模初始阶段先搭建船体的基准坐标系，以船艏端点为原点，沿船长方向布置纵向基准面，确定总长、型宽、型深的核心边界尺寸，其中船艏部分采用大曲率收窄的流线型切面，目的是降低航行时的兴波阻力，减少高速行进时的水流抬升效应。建模过程中先绘制船体外壳的纵向轮廓样条曲线，逐段调整船底的斜升角度，船底靠近艉部的区域保留平缓的滑行面，匹配小型快艇高速滑行时的水动力支撑需求，避免航行时出现艏部过度抬升的失稳问题。上层驾驶舱的曲面建模优先考虑视野通透性，风挡区域采用多段拼接的弧面结构，既保证驾乘人员的前方与侧方视野无遮挡，也通过曲面的连续过渡降低风阻，舱体边缘与船体主壳体做G2连续的曲面衔接，避免出现应力集中的棱角结构，同时也能减少航行时的风噪。船体侧面的装饰分色线并非单纯的外观设计，其位置恰好对应船体内部加强筋的布设高度，建模时同步预留内部龙骨、座椅安装位的安装边界，确保后续结构深化时无需反复调整外壳曲面。建模步骤上先完成船体外壳的闭合曲面，通过加厚命令生成3-5mm厚度的壳体结构，再拆分出甲板、舱盖的独立实体，风挡玻璃部分单独提取曲面做透明材质的实体化处理，边缘预留密封胶条的安装槽位。船底的舭部位置做小角度的圆弧过渡，既可以减少航行时的横摇幅度，也能在靠岸时降低壳体与岸壁的磕碰损伤。这类小型快艇的设计不需要考虑远洋航行的抗浪等级，因此船体的干舷高度控制在合理区间，既保证驾乘时的安全感，也不会因为干舷过高增加不必要的风阻与整体重量。建模完成后需要做曲面的连续性检查，确保所有外露曲面没有褶皱、断点，后续导入渲染模块时可以直接赋予金属漆面、透明玻璃的材质，直观呈现成品的外观效果，同时模型的实体结构可以直接导出用于后续的模具开模、3D打印验证等环节，为实物试制提供精准的三维数据支撑。
