水空两栖翼身融合无人载具结构设计

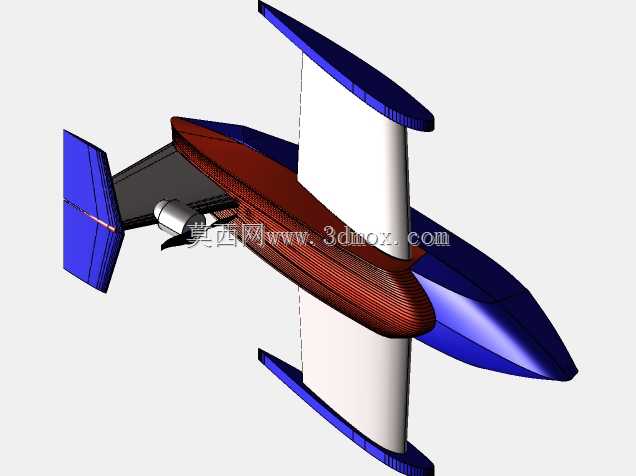

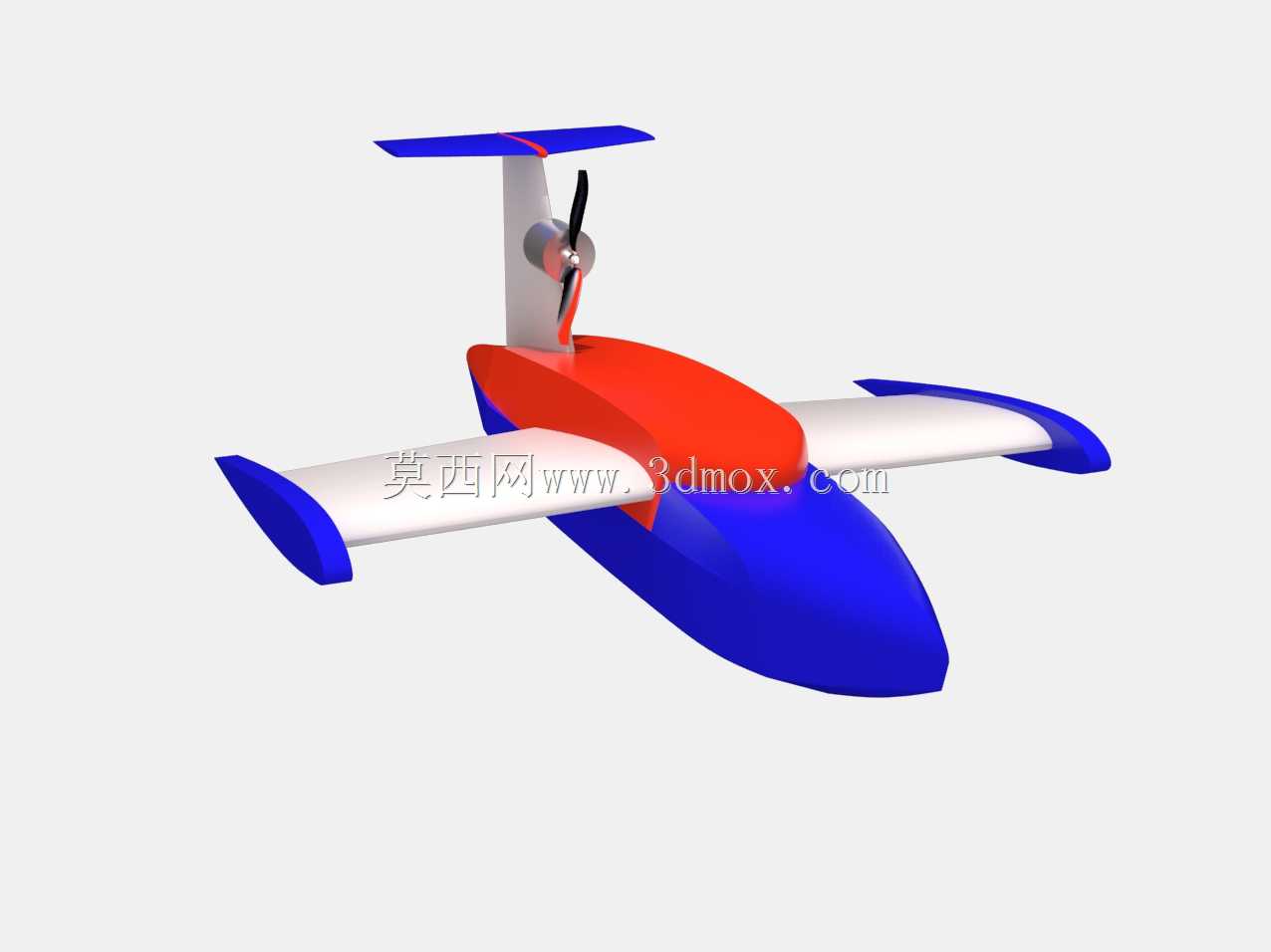

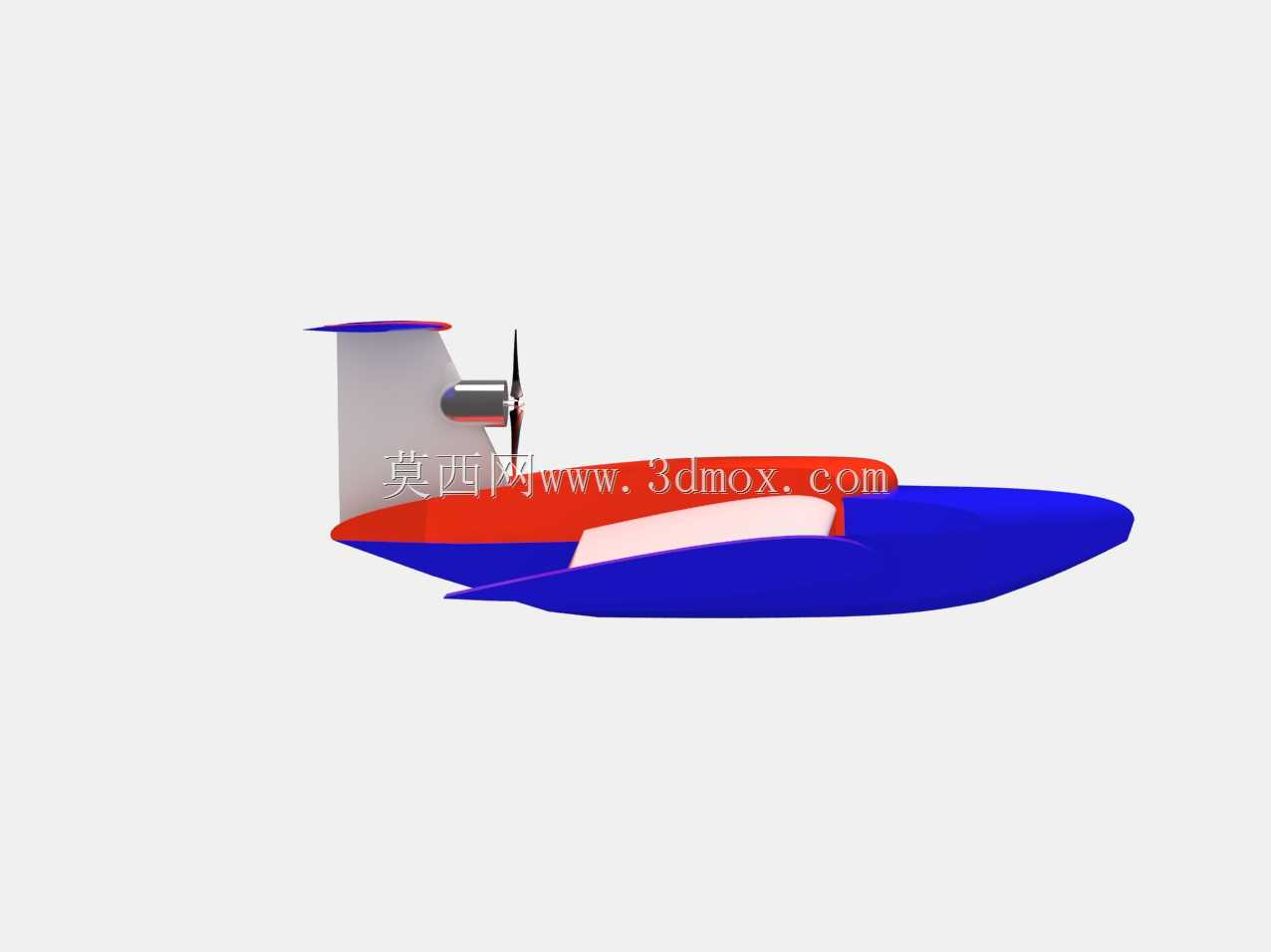

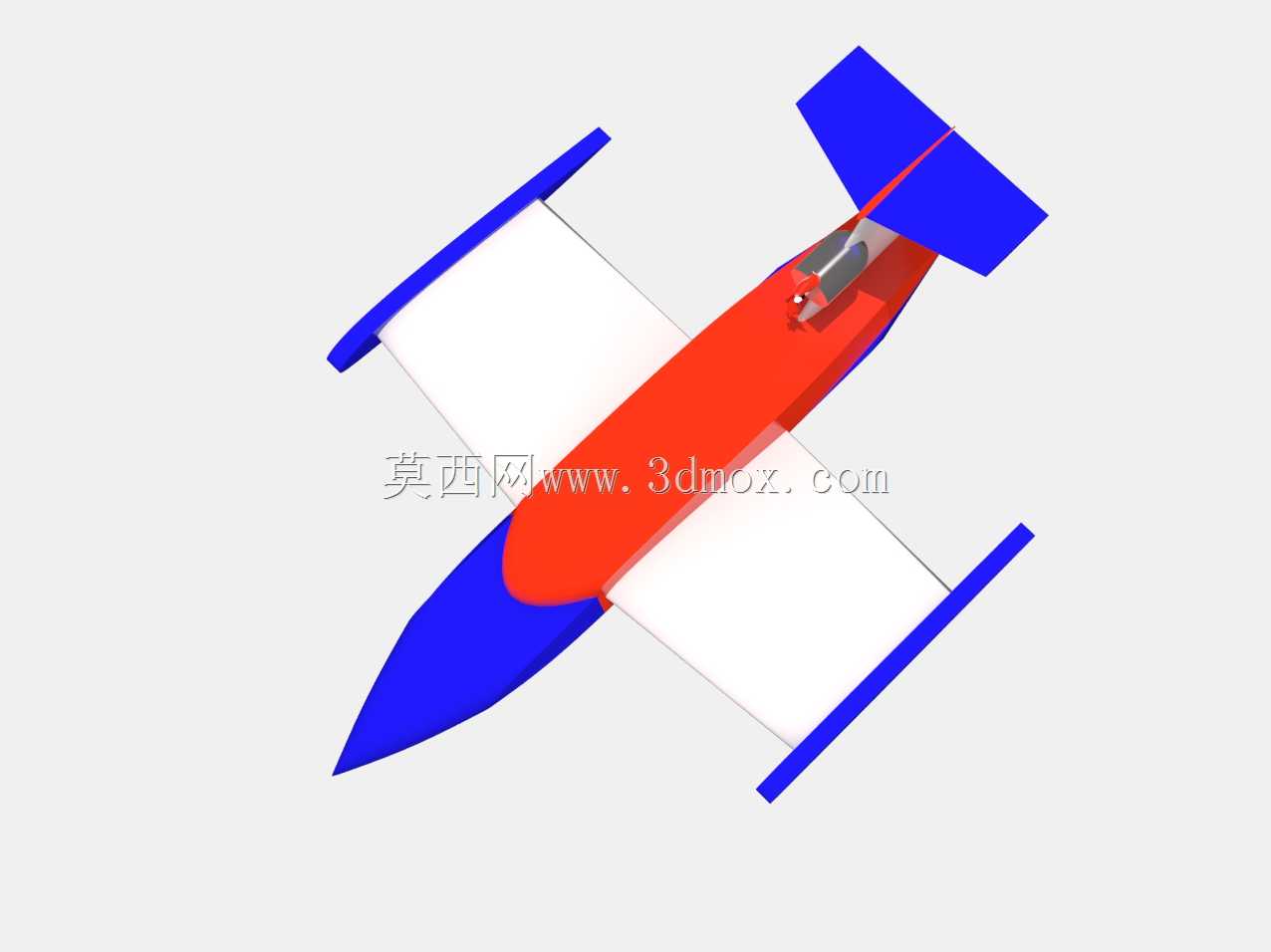

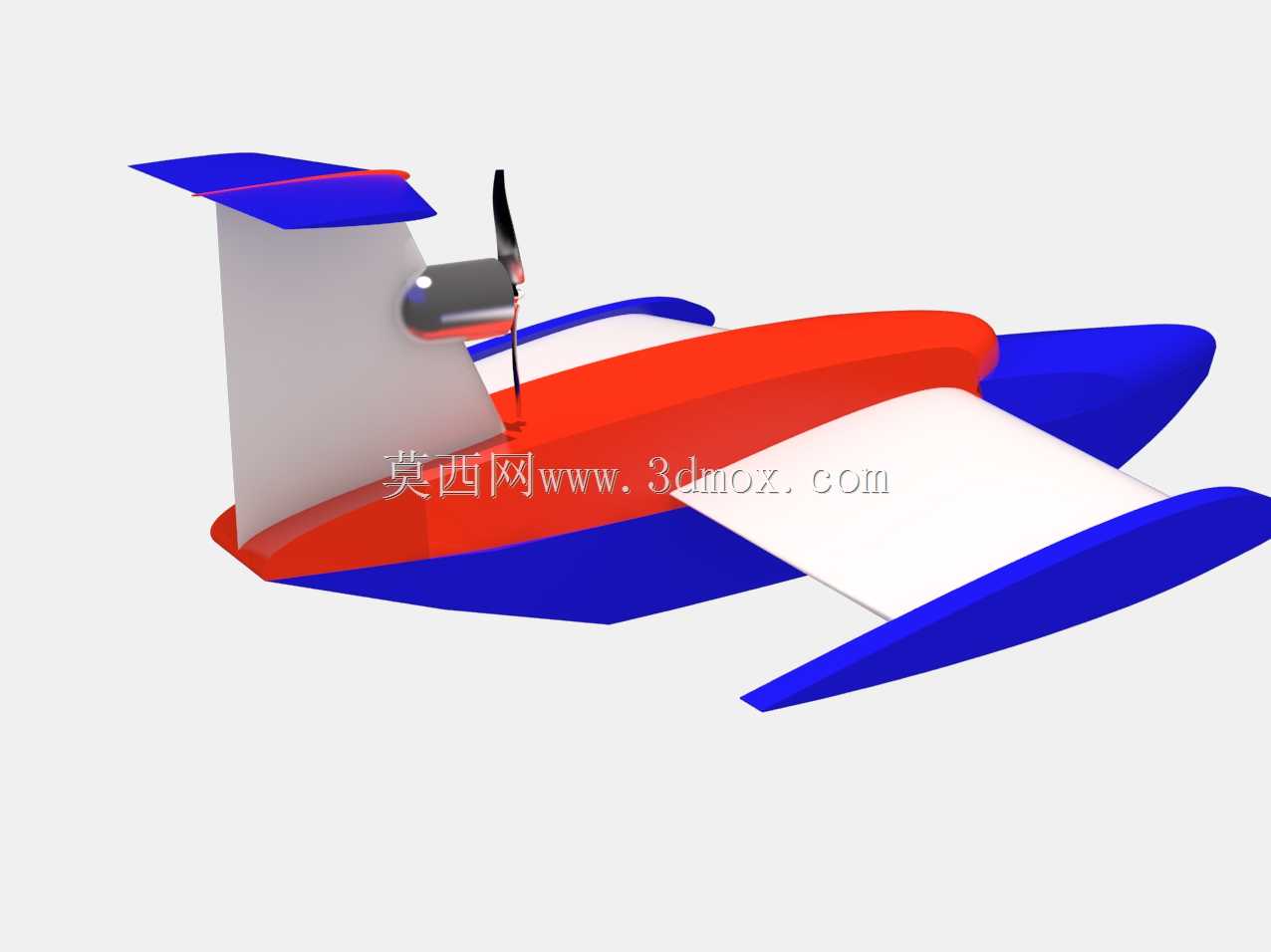

这款水空两栖无人载具的设计初衷，是覆盖近岸浅海、内陆湖泊的低空巡检与水面作业场景，既可以在水面以艇体状态低速航行完成水文采样、水面目标排查，也能依托翼面升力快速升空完成跨区域航测，解决传统单一水面艇速度慢、固定翼无人机无法水面驻留作业的痛点。从结构设计逻辑来看，艇体采用了类似高速滑行艇的深V型船底构型，在水面航行时能有效破开波浪，降低兴波阻力，同时将机身与机翼做融合过渡处理，减少空气阻力的同时，也让翼根位置的应力分布更均匀，避免水面起降时的冲击载荷造成结构疲劳。动力单元后置在垂尾顶端，采用拉力式螺旋桨布局，一方面能让螺旋桨远离水面飞溅的水花，降低航行时桨叶打水的概率，另一方面后置动力的重心配平更方便，整机重心落在机翼气动中心与艇体浮心的重合区间，不管是空中飞行还是水面漂浮都能保持稳定姿态。机翼两端做了上翘的端板设计，既可以在飞行时阻挡翼尖涡流提升升阻比，在水面航行时也能充当辅助浮筒，提升横摇稳定性，不需要额外加装外置浮筒增加结构重量。建模阶段先从艇体的中纵剖面线开始绘制，先拉出船底的滑行曲面，确认艇体的长宽比控制在4:1左右，保证水面滑行时的水动力性能，再逐步叠加机翼、垂尾、动力舱的曲面，所有曲面连接处都做了G2连续过渡，减少应力集中点。装配阶段先对齐艇体基准面，将机翼安装角设置为3度，保证低速起降时能获得足够升力，垂尾与机身的连接位置做了加厚处理，内置加强筋结构，承受动力单元的振动载荷。实际使用中，这款载具可以在浪高0.5米以内的水面完成自主起降，水面航行速度最高可达25节，空中巡航速度能到80公里每小时，不需要专用的起降场地，在近岸海事巡检、内陆水域环保监测场景下有很强的适配性，结构上预留了任务载荷舱位置，可以根据需求更换摄像头、水质采样器等不同作业模块，不需要大幅改动主体结构。
