防水型舱底潜水泵电机结构设计

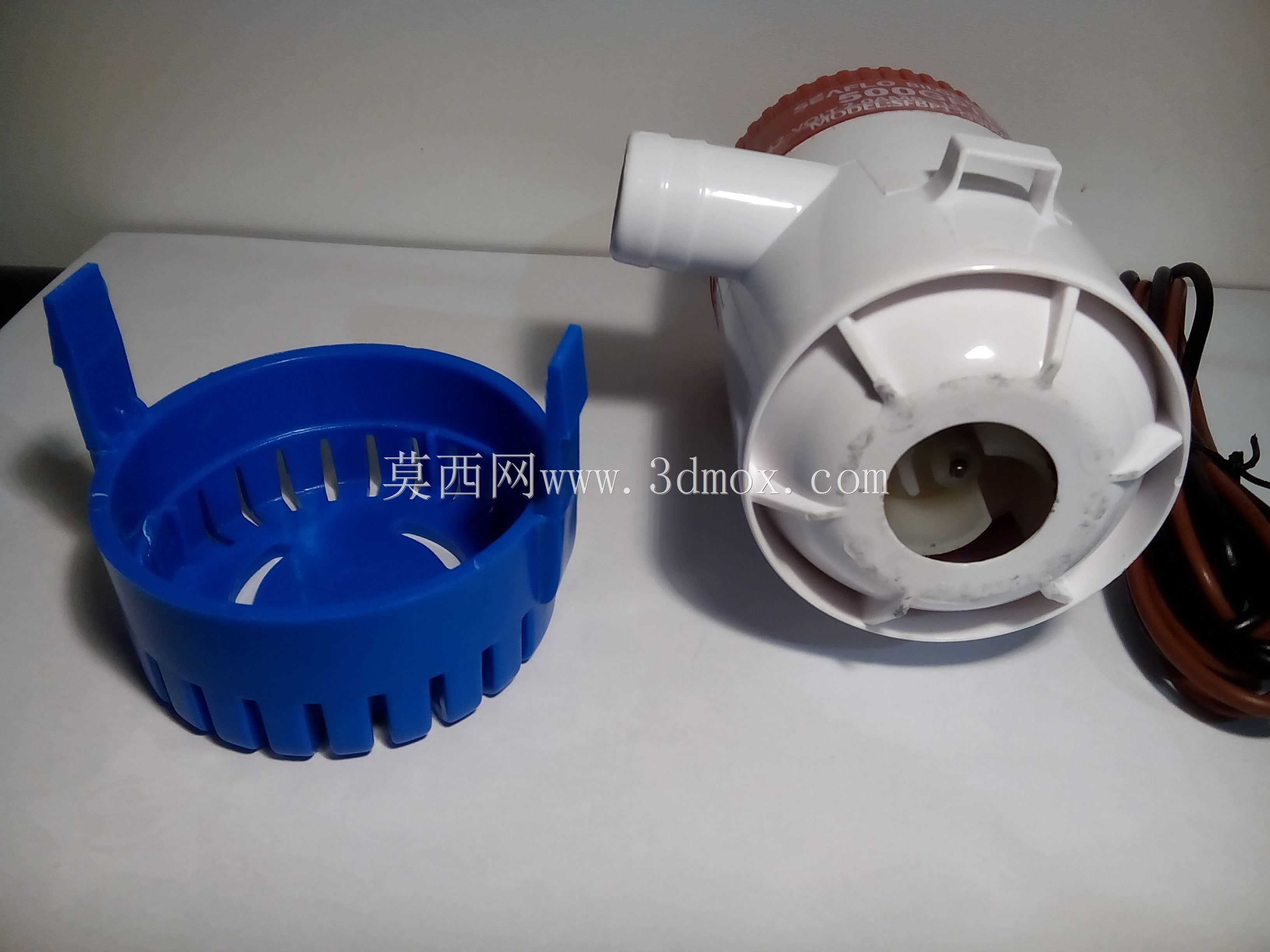

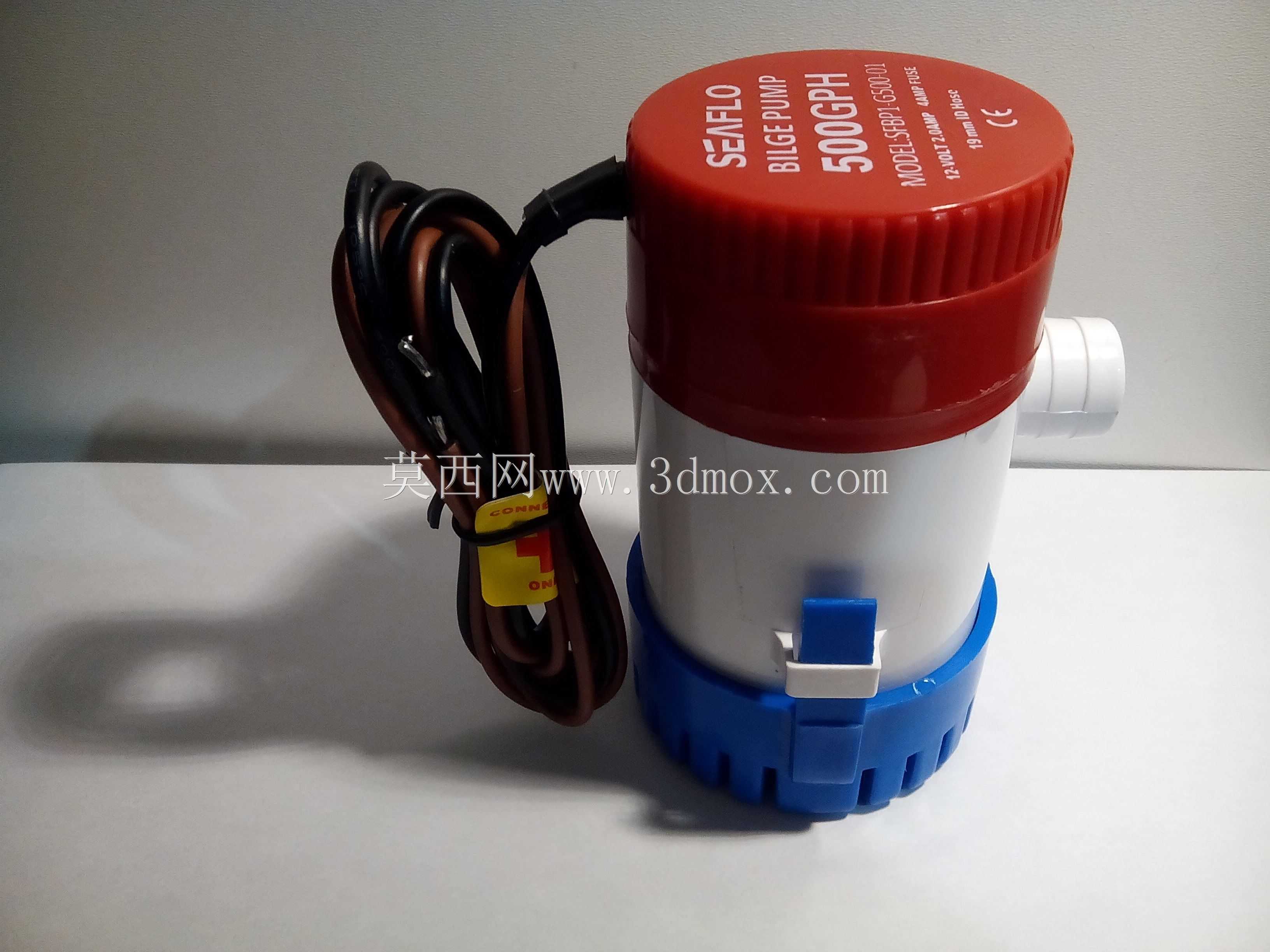

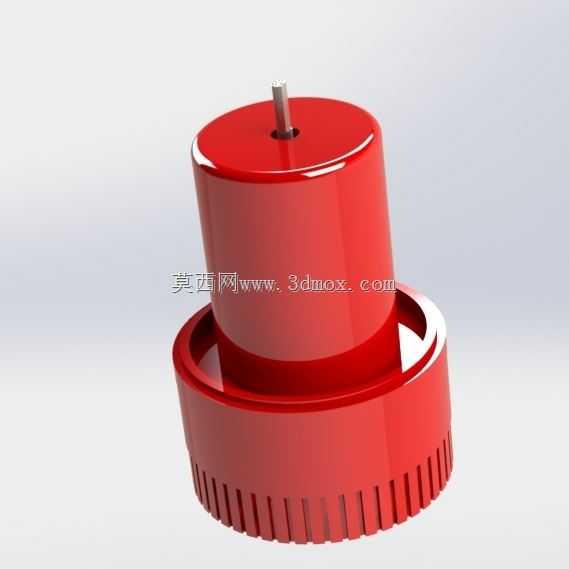

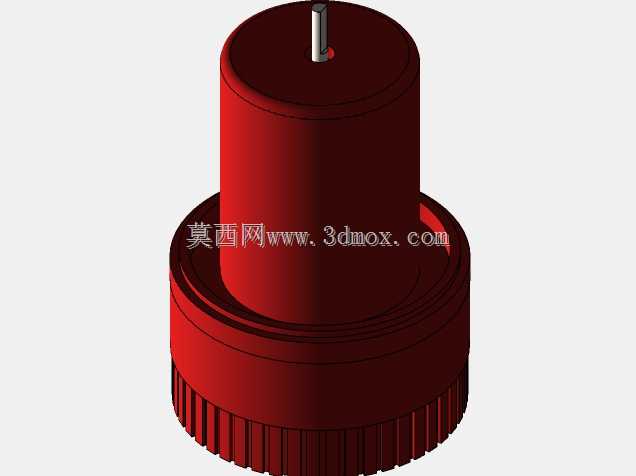

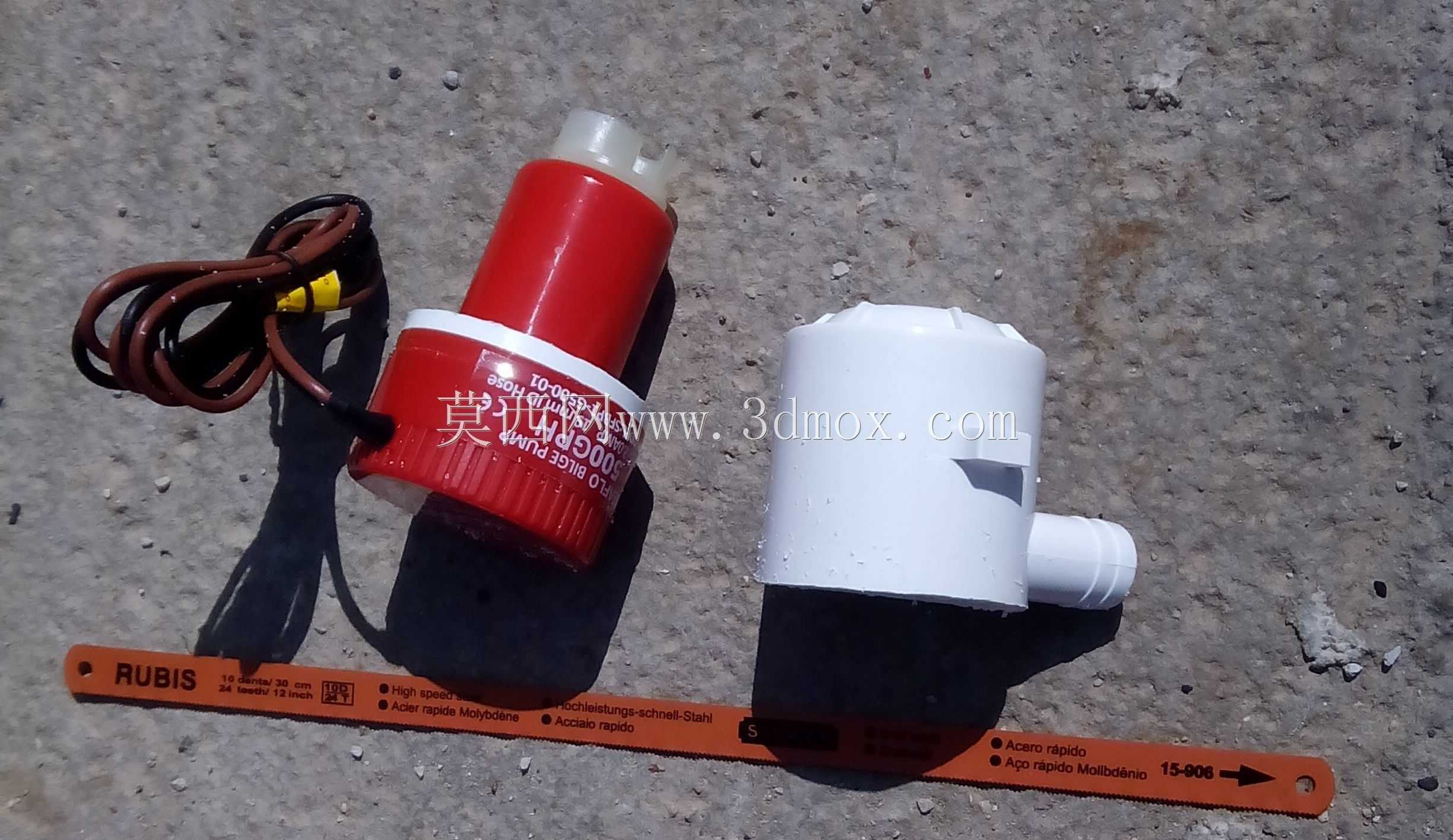

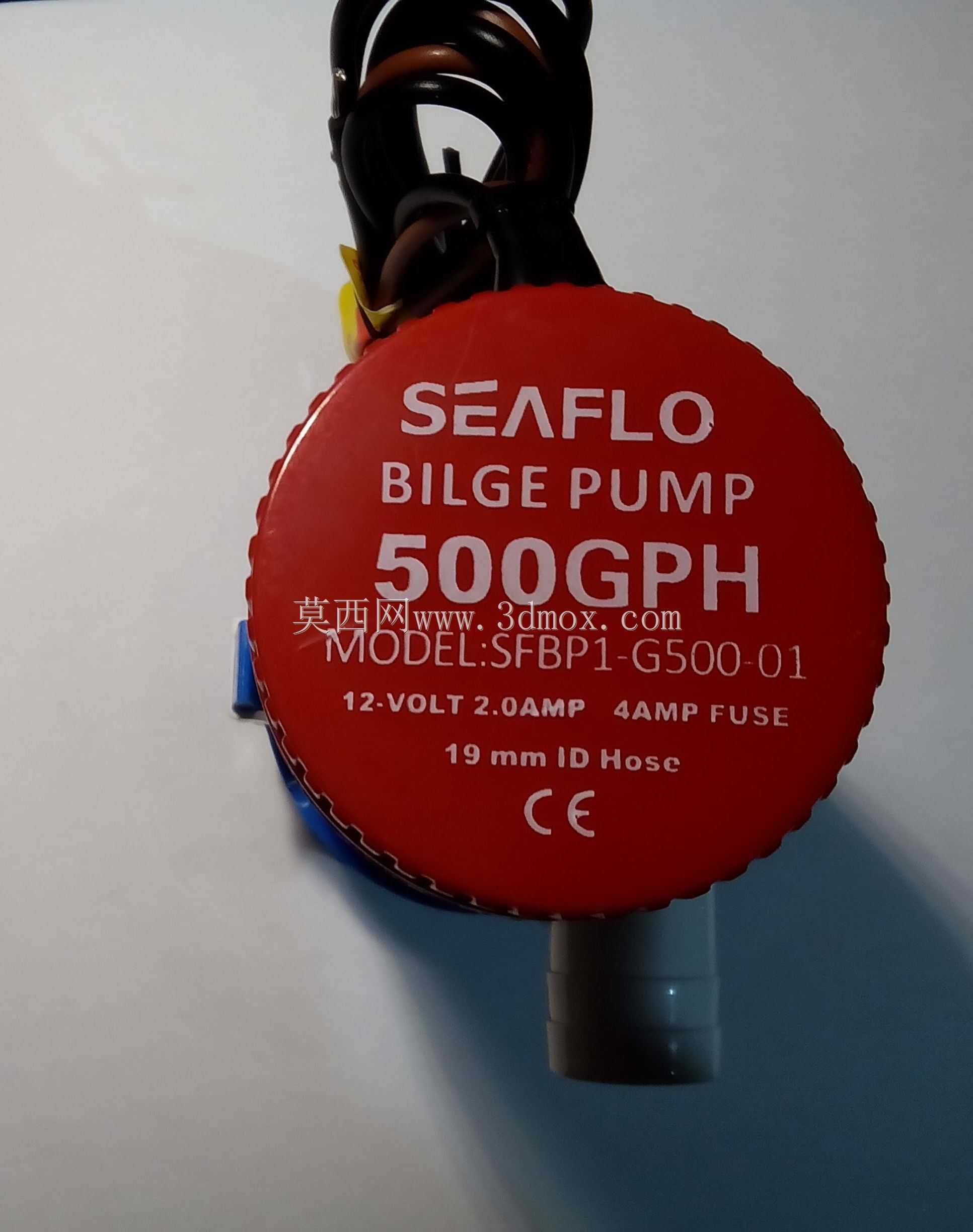

在小型水下潜航器、小型船舶舱室排水的实际工况中，这类舱底泵电机是核心的排水动力部件，日常需要应对舱底积水、短时浸没的工作环境，防水可靠性是选型时的首要考量指标。实际建模过程中，首先参考实物测绘的尺寸基准，先确定泵体出水口的通径尺寸，该结构采用侧出式接口，匹配常规输水软管的安装公差，安装时需预留出水口周边的软管弯折空间，避免管路弯折造成通流面积减小影响排水效率。建模第一步先搭建电机外壳的主体曲面，外壳采用耐水工程塑料材质，建模时要保证壳体壁厚均匀，转角处做圆角过渡避免注塑成型时出现应力集中，壳体上的安装卡扣结构要和进水滤罩的卡扣位做间隙配合设计，单边预留0.2mm的装配间隙，方便后期拆装清理叶轮处的杂物。进水滤罩采用蓝色工程塑料材质，罩体上的进水开槽需要做通流面积校核，保证进水流量匹配叶轮的输水能力，开槽的边缘做倒角处理，避免水中纤维类杂物挂附堵塞进水通道。叶轮部分建模时要参考实物的叶片弧度，叶片和泵腔内壁的间隙控制在0.3-0.5mm之间，间隙过大会造成回流降低泵效，间隙过小则容易因为装配公差出现叶轮擦碰壳体的问题。电机部分的密封结构是设计重点，电机轴穿出泵腔的位置要设计密封槽，适配标准O型密封圈，建模时要保证密封槽的尺寸公差符合密封圈的压缩比要求，保证静态和动态下的防水性能，电机的引线出口处同样要做密封结构设计，避免水从引线缝隙渗入电机内部造成短路。整体建模采用SolidWorks完成，先绘制各部分的草图基准，通过旋转、拉伸命令完成主体结构，再通过阵列命令完成滤罩开槽、壳体加强筋的结构，最后完成整体装配干涉检查，验证各部件的装配间隙是否符合设计要求，安装底座的固定位要匹配常规舱底安装的孔位间距，方便用户直接替换同规格的现有舱底泵产品。这类泵体除了用于小型船舶舱底排水，也可作为小型ROV的压载水排注、小型水景循环供水的动力部件，建模时还原的实物结构细节，能够直接用于结构验证、3D打印替换配件的设计参考，也可用于泵类产品的教学演示场景。
