水下作业收放式缆绳绞车机架结构

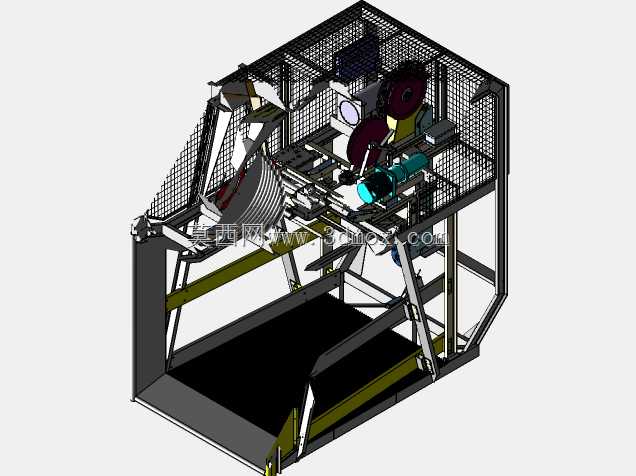

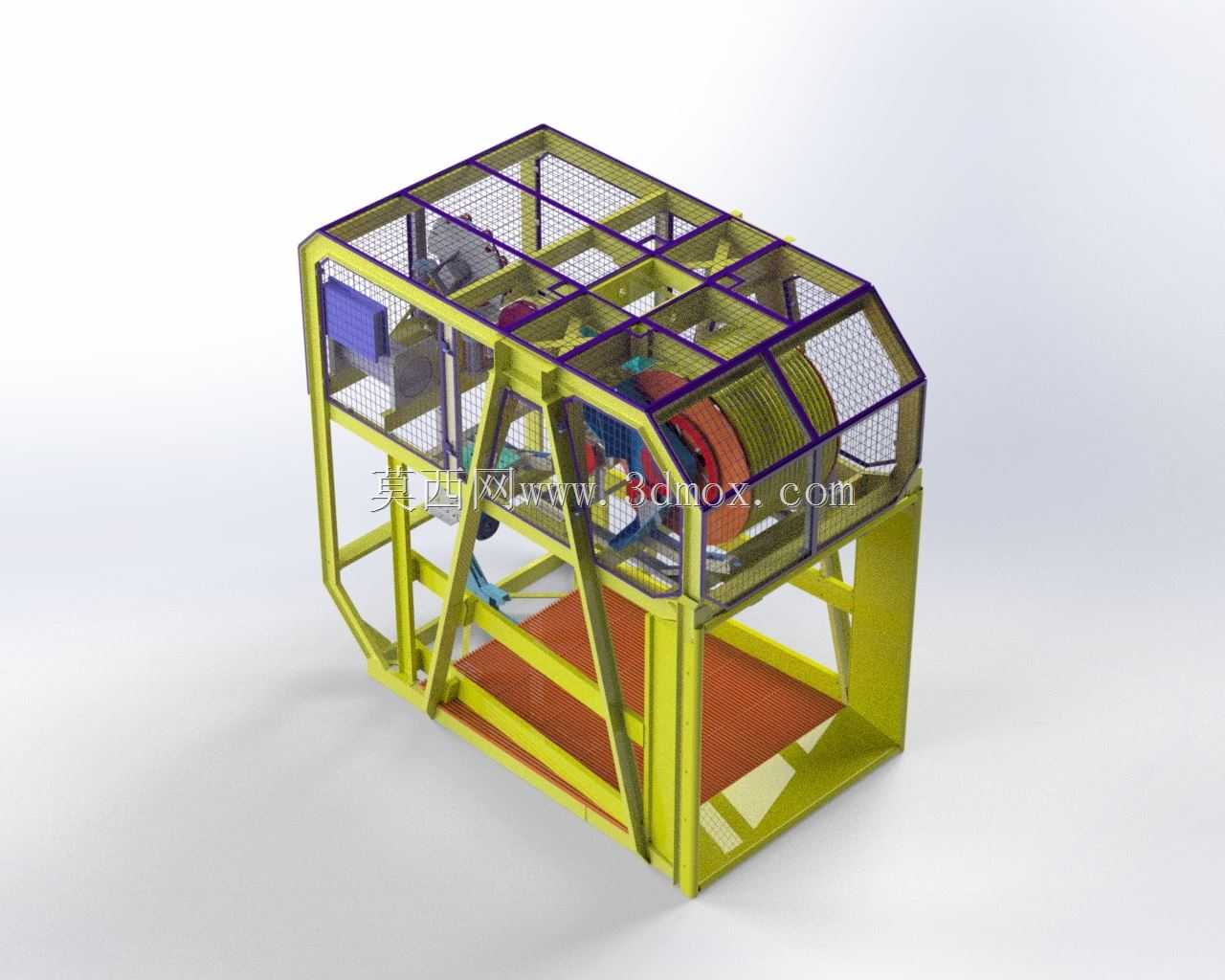

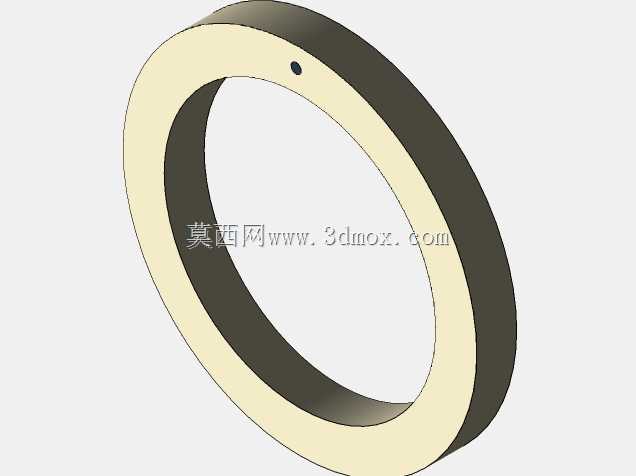

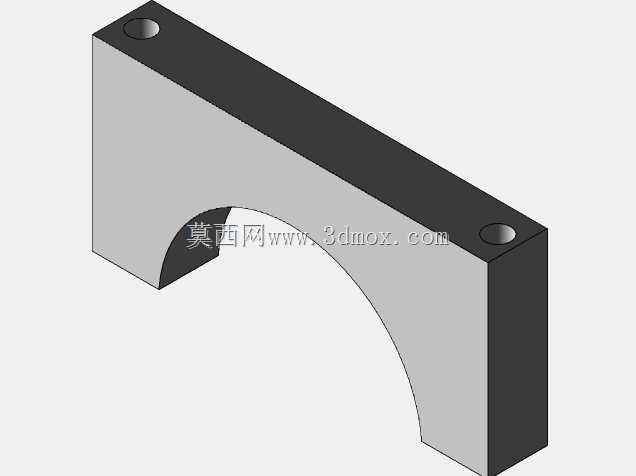

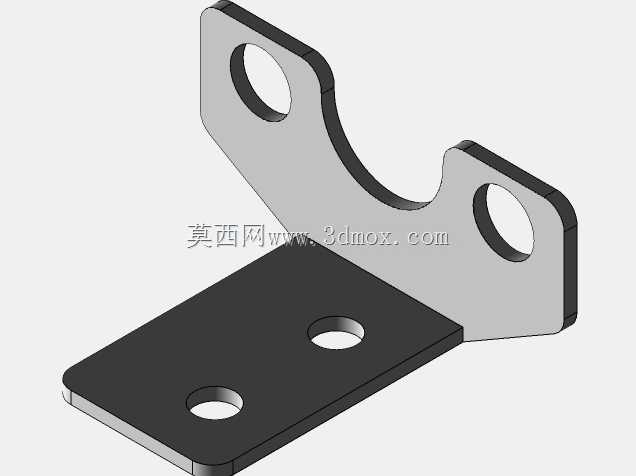

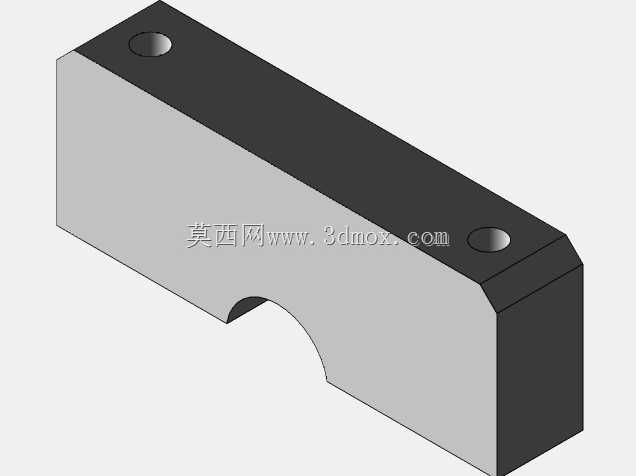

这套结构主要配套水下遥控作业载体的布放回收环节使用，日常搭载在作业母船的甲板区域，负责承载、收放连接水下潜器的承重缆与信号脐带缆，避免布放回收过程中缆绳出现乱绳、打扭、过度弯折的问题，保障水下作业时动力输送、信号传输的稳定性。从结构设计来看，整体采用型钢焊接成型的框架式承载结构，底部预留了标准的甲板安装固定孔位，可直接通过螺栓与母船甲板的预埋基座连接，安装边界适配多数中小型作业母船的甲板预留空间，框架外围加装了冲孔防护网，既可以避免作业人员误触运转中的卷筒部件造成机械伤害，也不会遮挡操作人员观察缆绳收放状态的视线，框架内部的卷筒组件采用多隔板分层设计，可同时区分收纳承重缆、信号缆与辅助牵引缆，不同缆绳的走线槽独立设置，避免不同线缆在收放过程中出现互相缠绕的问题。建模过程中先从底部承载基座开始绘制，先确定底部安装孔的跨距尺寸，匹配母船甲板的通用安装标准，再向上搭建竖向支撑型钢，每一处支撑的连接位置都预留了焊接坡口的建模细节，后续再依次装配卷筒支撑座、缆绳导向组件、外围防护网的安装卡槽，建模时特意对所有框架的棱角位置做了倒圆角处理，避免海上作业时尖锐棱角划伤作业人员或者刮破缆绳外皮。框架中部预留的驱动组件安装位，可以适配不同规格的液压或者电动驱动单元，设计时考虑到海上高盐高湿的作业环境，所有结构件的连接位置都预留了防腐涂层的工艺间隙，防护网采用快拆式的安装结构，日常维护时不需要拆解整体框架就可以快速拆下防护网，对卷筒、轴承部位进行润滑保养。缆绳导向轮的安装位置经过反复调整，确保缆绳收放过程中出线角度始终保持在卷筒的允许偏角范围内，减少缆绳与导向件之间的磨损，延长缆绳的使用寿命。底部承载平台采用防滑花纹板的结构设计，作业人员站在平台上操作设备时不会因为甲板湿滑出现摔倒的风险，框架侧面预留的电控元件安装位，可以集成安装张力检测、计数传感器，实时反馈缆绳的收放长度与承受张力，避免收放过程中拉力过大扯断缆绳。
