船用圆形底座垂直起锚机结构设计

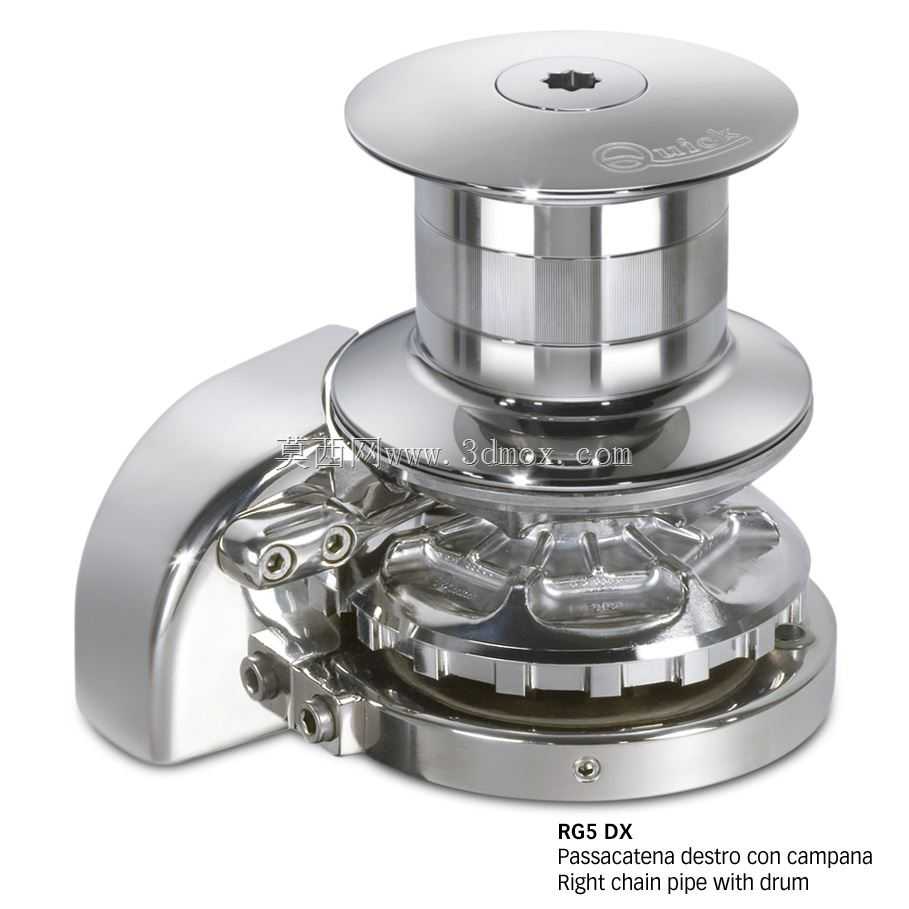

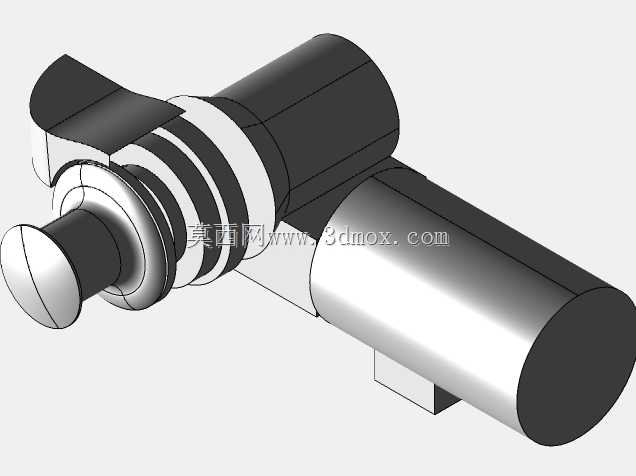

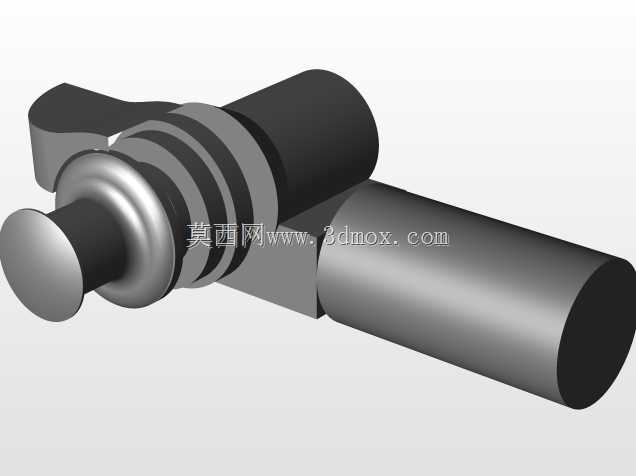

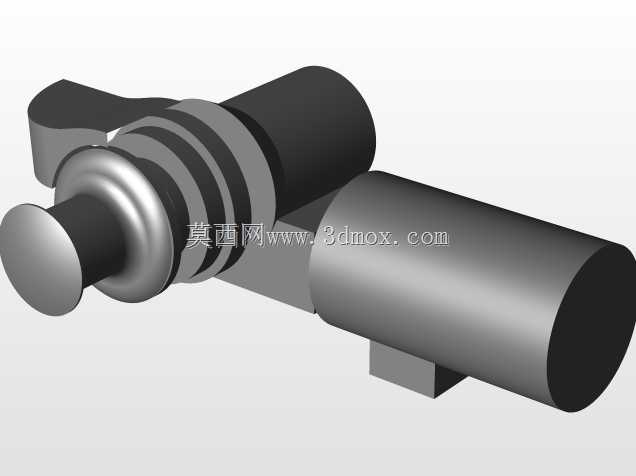

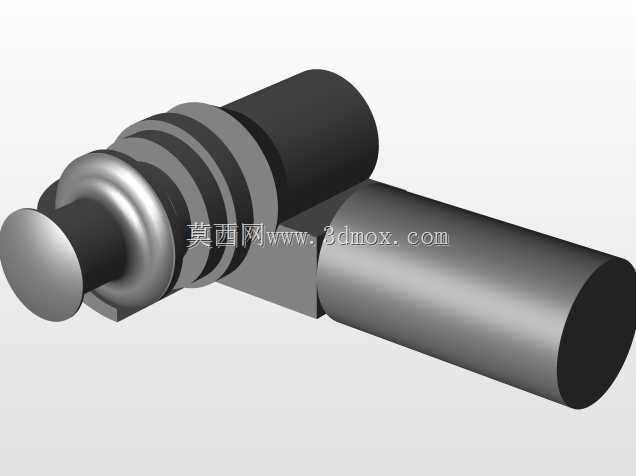

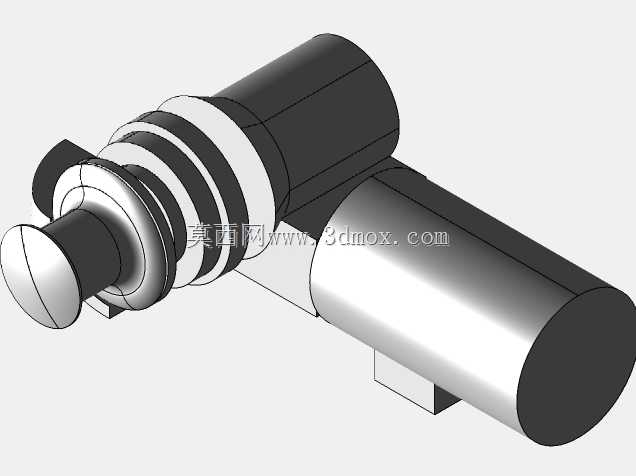

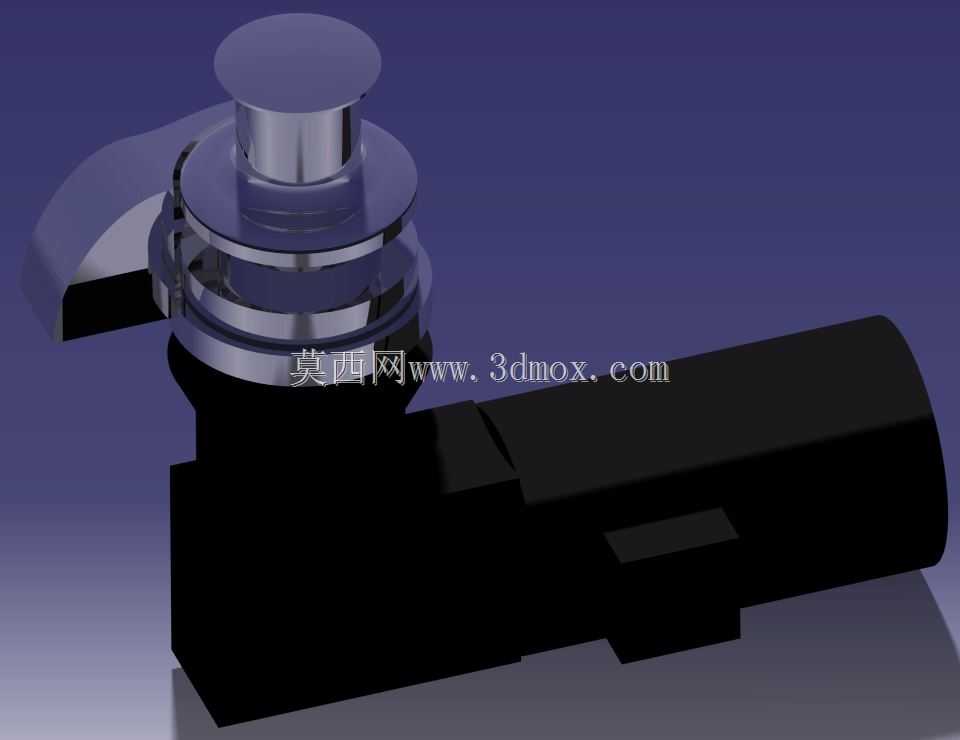

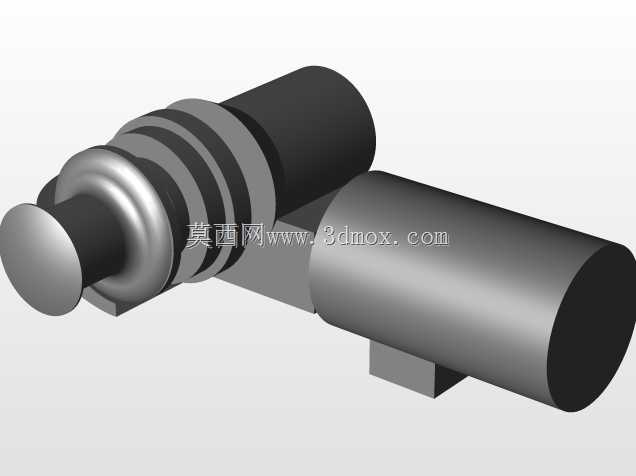

　　在船舶甲板舾装设备的选型与结构设计工作中，垂直起锚机是保障船舶锚泊作业安全的核心部件，本次呈现的带圆形底座的垂直起锚机，适配不同供电规格与安装方位需求，覆盖24V、220V两种供电制式，包含左右侧安装、左右舷布置的不同构型，可满足不同吨位内河及近海船舶的甲板布置要求。从实际应用场景来看，这类起锚机主要安装在船舶首楼甲板的锚机基座上，承担起锚、抛锚作业时的锚链收放、持链负荷承载功能，同时可配合绞缆滚筒辅助完成船舶靠泊时的缆绳绞收作业，圆形底座的设计能够让设备安装时的受力更均匀地传递到甲板强结构上，避免局部应力集中导致的甲板变形，适配甲板下方骨材间距非标的改装船舶安装需求。从功能特性上看，该系列起锚机的驱动头与绞盘主体采用分体同轴设计，

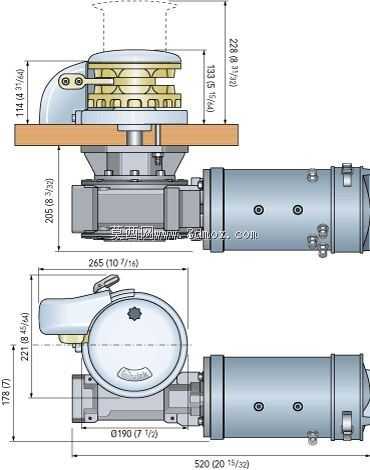

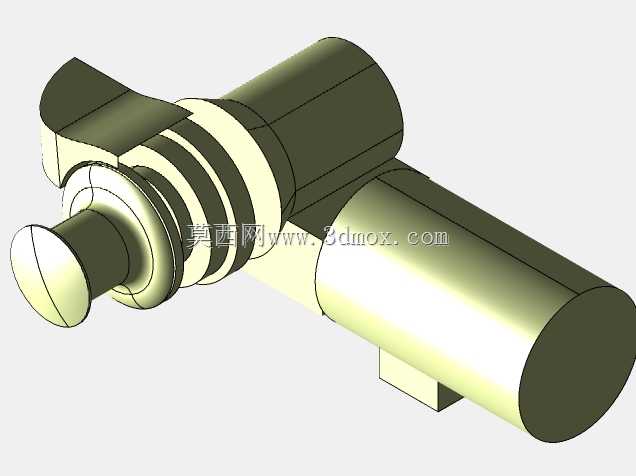

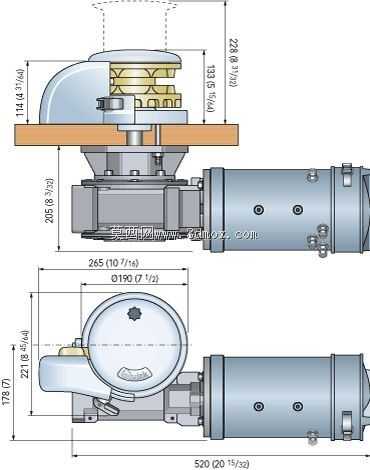

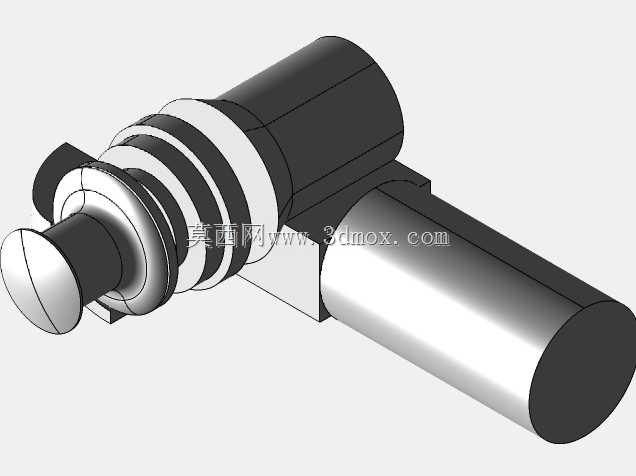

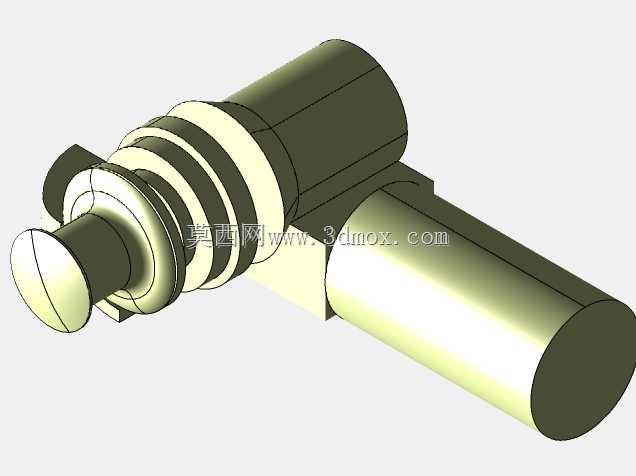

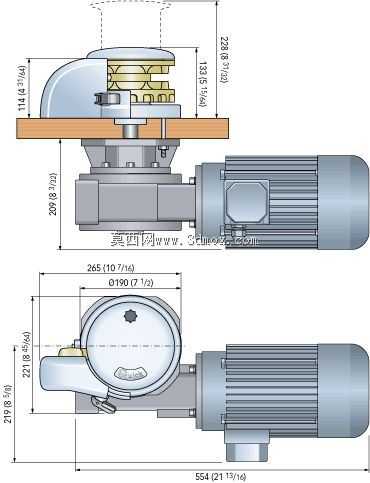

　　头部驱动单元可根据安装侧别选择适配的出线方向，避免甲板走管与其他舾装件产生干涉，绞盘表面的防滑凸棱结构经过弧度优化，在锚链或者缆绳缠绕时能够提供足够的摩擦力，同时减少绳链的磨损量，底座的安装孔位采用圆周均布设计，安装时可根据现场实际的基座螺栓位置微调设备角度，降低现场修配的工作量。在三维建模过程中，首先需要确定核心安装边界：圆形底座的外径尺寸要匹配常规船舶锚机基座的面板宽度，底座安装孔的中心圆直径需符合船用锚机的安装规范，绞盘的工作高度要满足锚链筒出口到绞盘的切线角度要求，避免锚链收放时出现跳链问题。建模时优先绘制底座的旋转基体特征，确认底座厚度与加强筋的布置位置，加强筋采用径向均匀分布的结构，

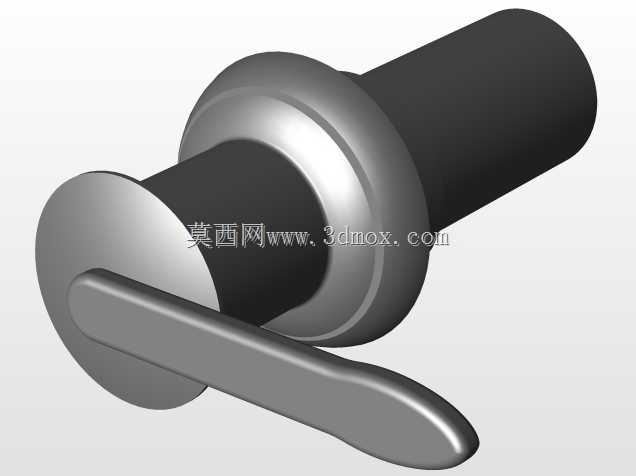

　　在不额外增加过多重量的前提下提升底座的抗扭刚度；之后绘制绞盘的分层结构，每层凸缘的直径差要匹配常用锚链的链环尺寸，确保锚链能够顺畅啮入不卡滞；驱动头部的建模需要预留供电线缆的穿线通道，同时兼顾防水密封结构的安装空间，头部的端盖采用快拆结构设计，方便后期维护时拆解检查内部传动部件。建模过程中需要反复核对各部件的装配间隙，尤其是旋转部分与固定底座之间的密封间隙，既要保证转动顺畅无卡滞，又要满足甲板上浪时的防水要求，所有外露的金属棱边都做倒圆角处理，避免船员作业时被锐边划伤，整体模型的装配层级按照实际设备的拆装顺序划分，方便后续出工程图时生成爆炸视图指导现场安装。
