深海作业U型水下运载艇结构设计

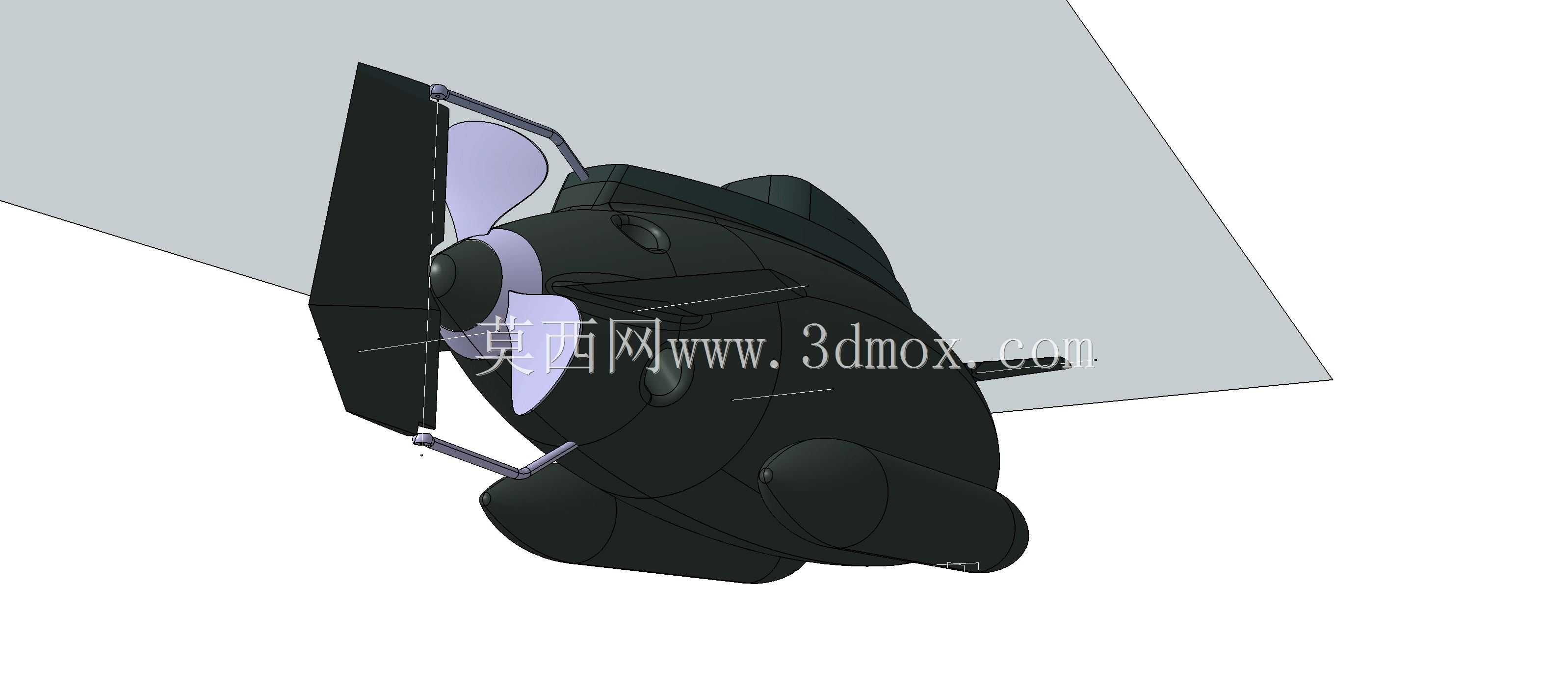

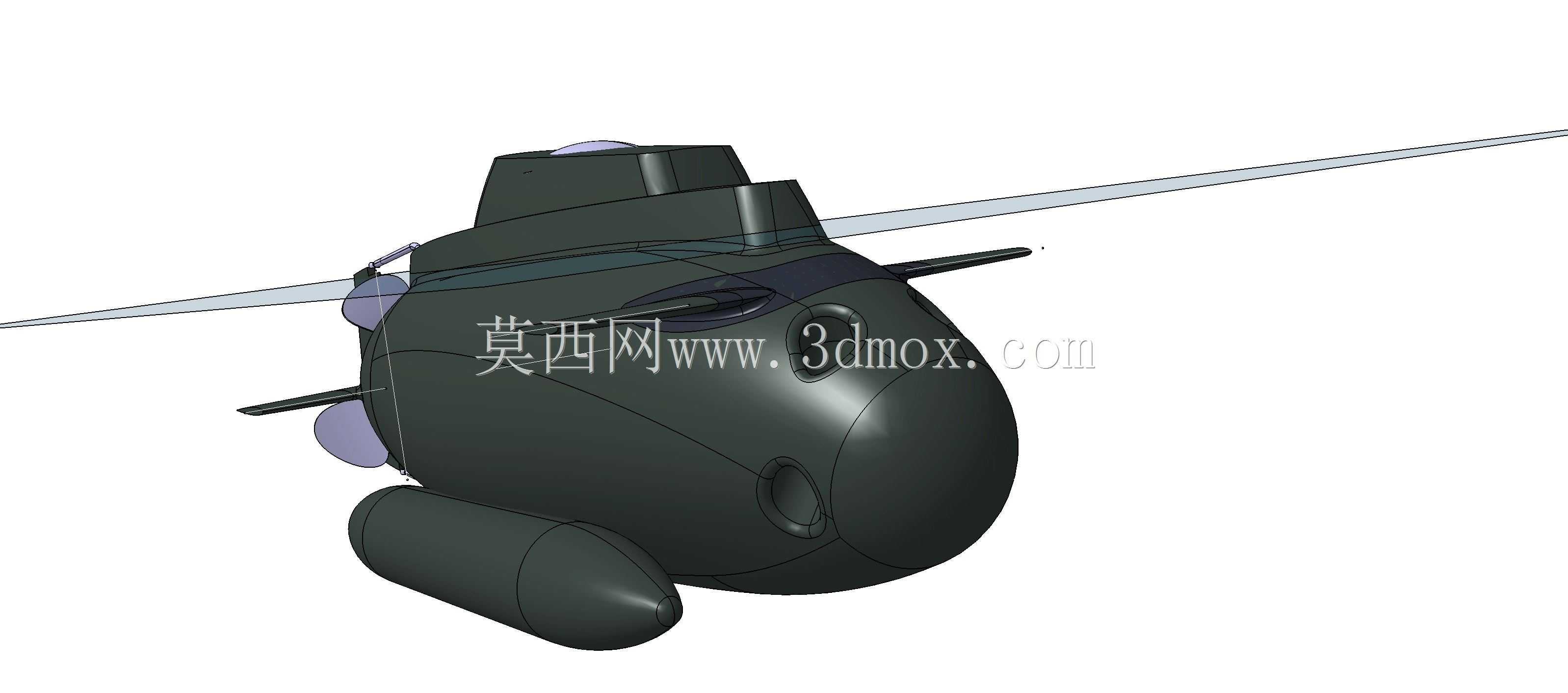

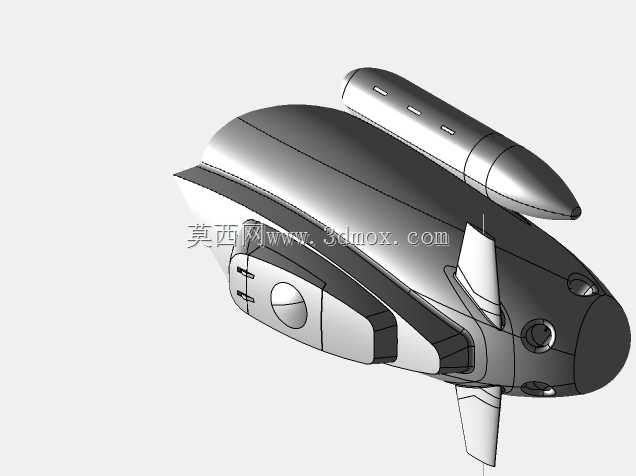

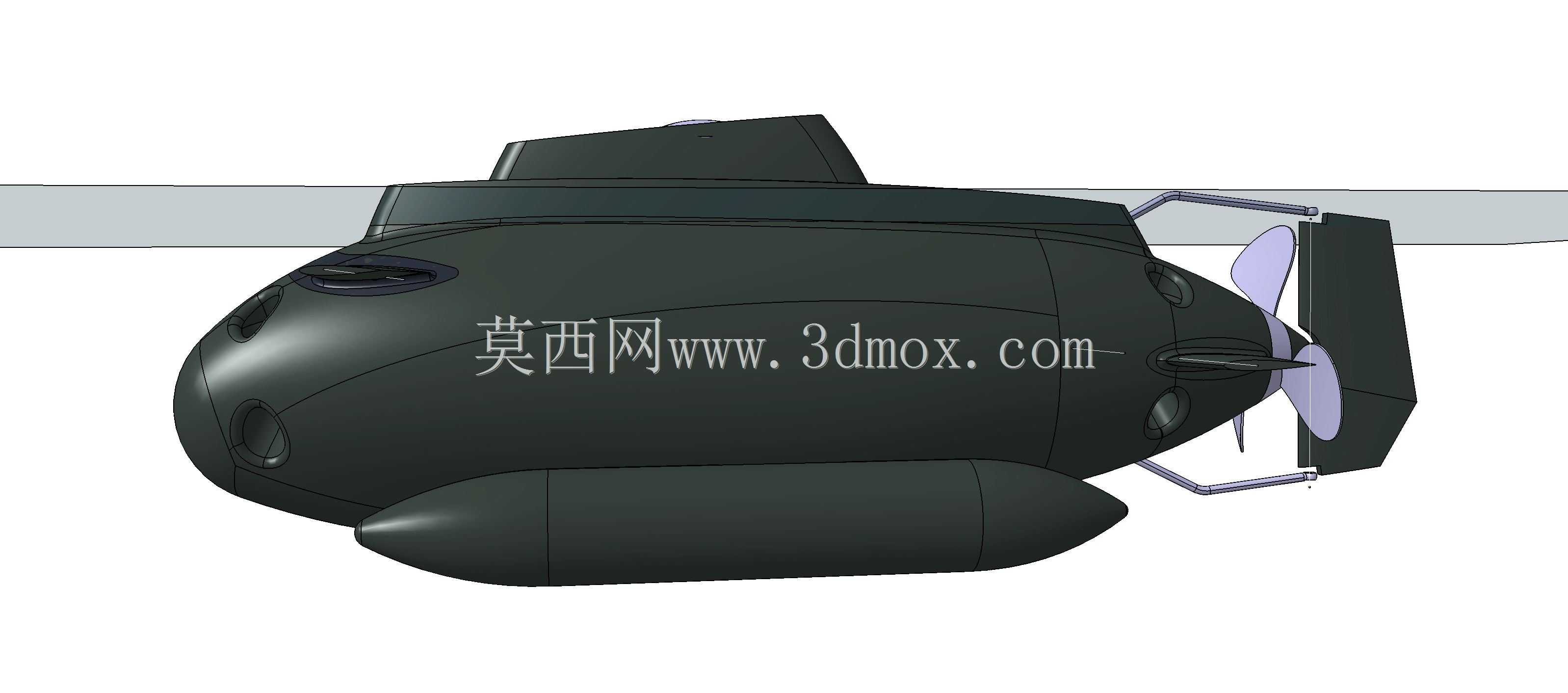

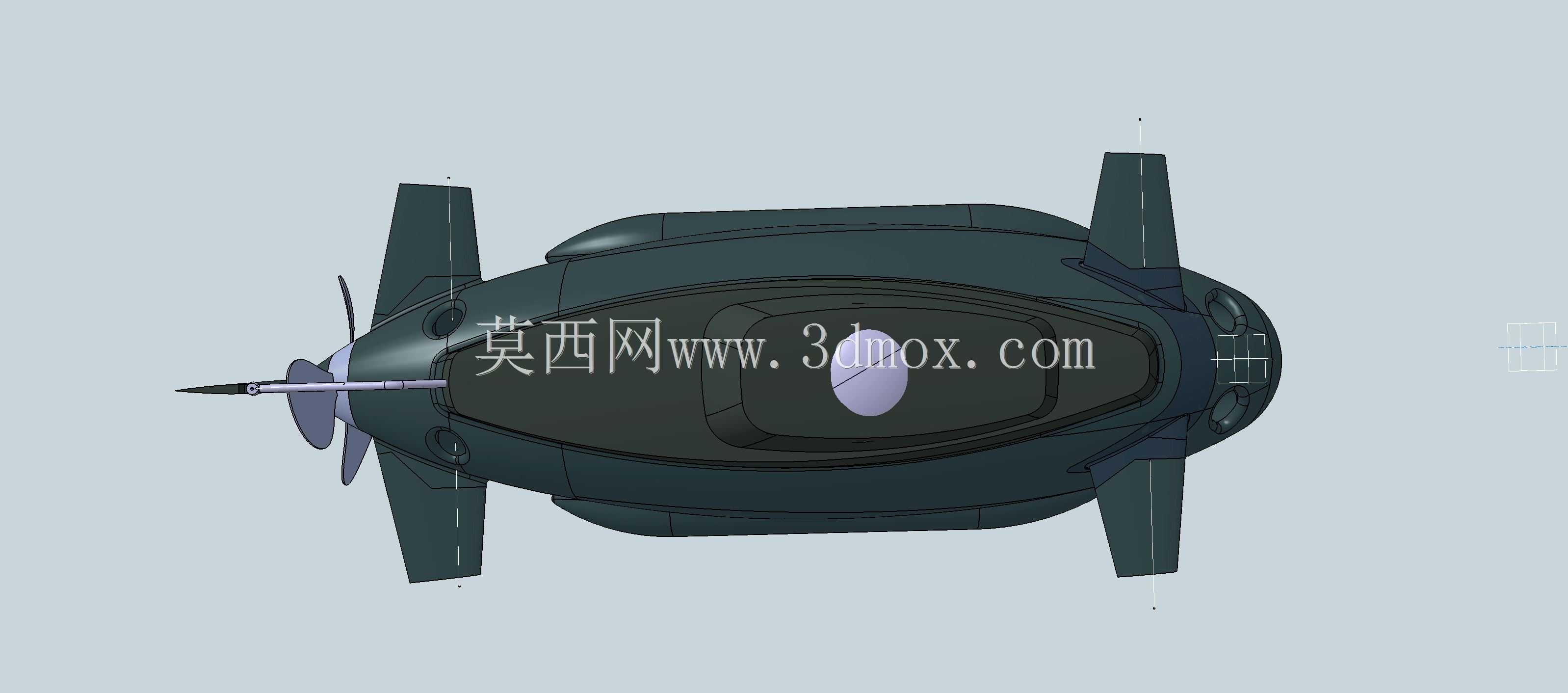

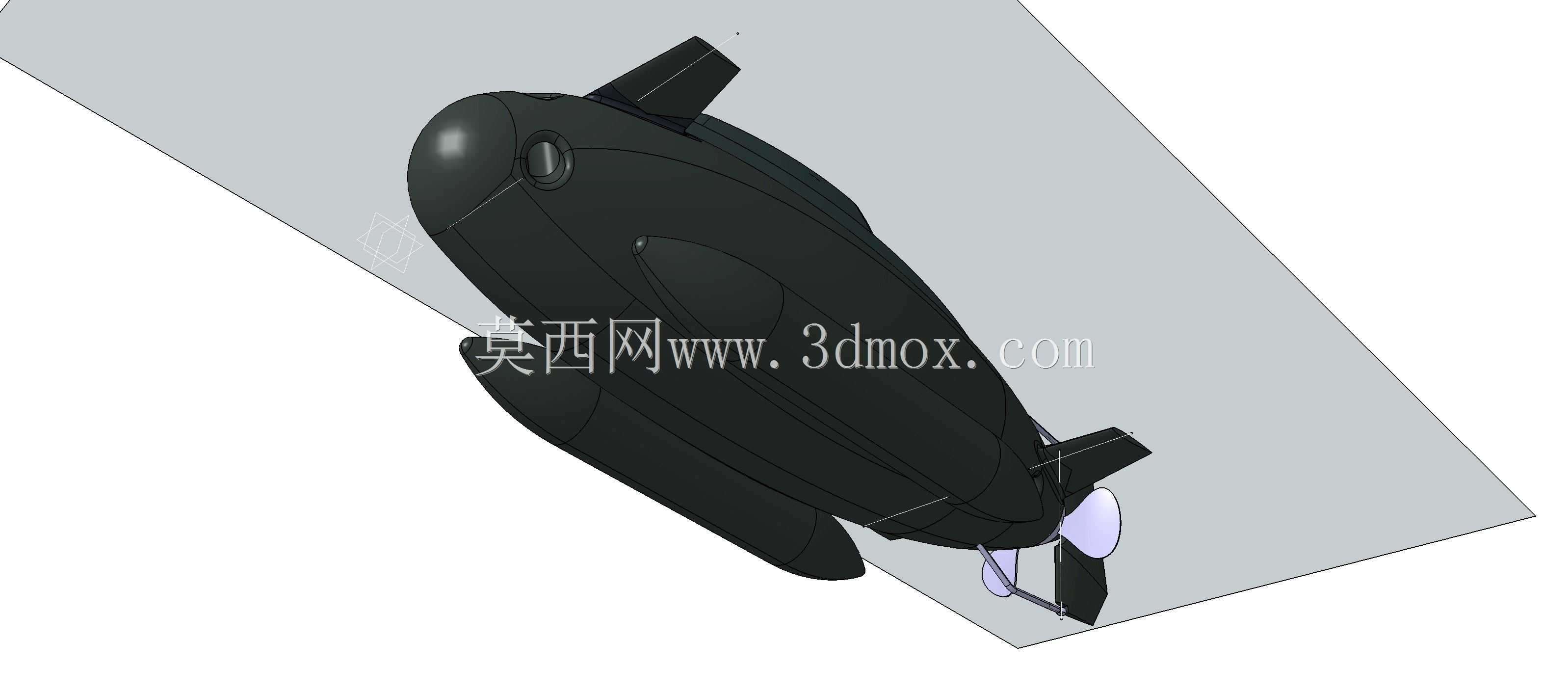

这款U型水下运载艇的三维建模，首先要结合深水工程作业的实际工况确定整体布局，不同于常规军用潜艇的长纺锤形构型，该艇采用短粗圆润的U型艏部设计，主要考虑近海水下工程点位的短距机动需求，艏部曲面做了大圆角过渡处理，能有效降低低速潜航时的迎流阻力，同时减少水下紊流对搭载探测设备的信号干扰。艇身侧面布置的多组水平稳定翼，并非采用对称等长设计，靠近艏部的短翼主要负责垂直面的俯仰姿态调整，靠近艉部的长翼搭配两侧的辅助推进舱，可实现水平面的小半径转向，适配水下管线巡检、坝体检测这类需要精准悬停、频繁变向的作业场景。建模过程中先绘制艇身的主轮廓草图，以纵向中心面为基准拉出整体艇体的基础曲面，再对艏部观察窗、侧舷挂载接口的位置做曲面切除，观察窗采用内凹式安装结构，预留出密封胶圈的安装槽位，避免突出结构增大航行阻力。艇身下方挂载的独立载荷舱，采用快拆式连接结构设计，和主艇体的连接位置做了贴合曲面的适配，既可以搭载水下采样设备，也可更换为小型作业机械臂的挂载模块，满足不同深水工程任务的载荷更换需求。尺寸边界上，该艇整体长度控制在适配小型作业船吊放的范围内，最大宽度不超过常规吊具的开合间距，整体重心布置在艇身几何中心偏下位置，保证潜航时的姿态稳定性，无需额外加载过多压载块即可实现中性浮力状态。建模时先完成主艇体的实体建模，再拆分出指挥塔围壳、稳定翼、挂载舱、推进组件这些独立子部件，每个部件的连接位置都预留出对应的安装法兰与密封结构，指挥塔顶部的通气管接口做了凸起的防护围边，避免水下异物磕碰损坏密封面。两侧的辅助推进舱采用流线型外挂设计，和主艇体的连接支架做了减阻造型处理，推进舱前端的导流罩可减少螺旋桨工作时的空泡效应，降低潜航噪音对水下声学探测设备的影响。整个建模过程优先保证各部件的装配干涉检查，所有曲面连接处都做了G1连续过渡，避免实际生产加工时出现应力集中的棱角，艇身内部预留的设备安装空间，按照水下电子舱、动力舱、载荷舱的顺序划分，各舱段之间的舱壁预留了线缆穿舱的密封接头位置，完全匹配深水工程水下作业的实际装配需求。
