帆船用哈肯式绞车结构三维设计

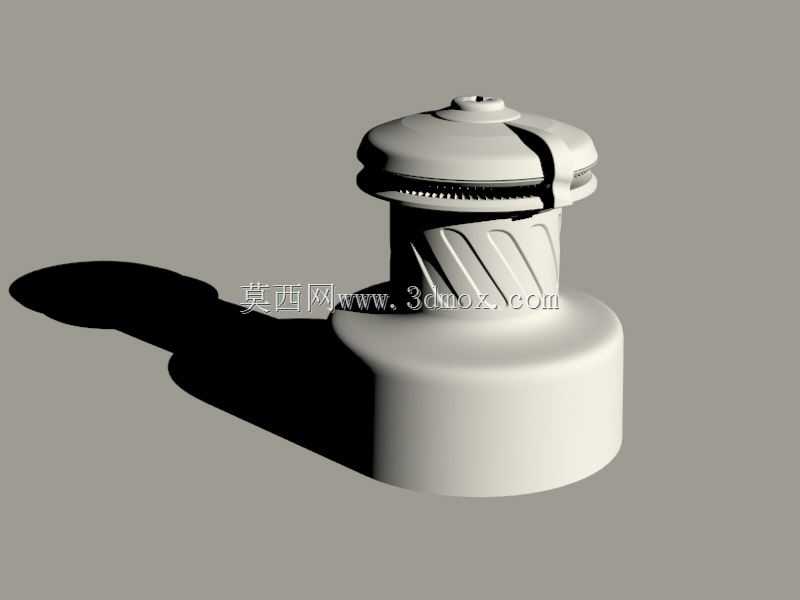

这款船用绞车主要应用在中小型竞技帆船、巡航帆船的甲板作业场景，核心用途是完成帆索、缭绳的大拉力收放与锁止作业，在升帆、调帆、锚泊系缆环节都能发挥作用，相比普通的手动索具，能通过内部的减速增扭结构降低船员操作力，在高海况下也能稳定锁止绳索避免打滑。从功能特性来看，该绞车采用顶部带夹绳器的一体化结构，上部的棘轮夹绳机构可以在绳索收卷到位后自动卡紧绳体，不需要额外打绳结固定，筒身的斜向导流槽能在收绳过程中引导绳索均匀排布，避免乱绳、咬绳的问题，下部的加粗基座是主要的承力结构，能将绳索拉力均匀传递到甲板安装面，避免局部应力集中导致甲板变形。设计过程中首先要明确安装边界，基座的安装孔位需要匹配常规帆船甲板的预留安装尺寸，整体高度不能超过甲板操作面的安全限高，避免船员通行时磕碰，筒身的直径要适配常用直径的帆船专用绳索，夹绳器的开口尺寸要对应绳索直径范围，保证卡紧力足够又不会过度磨损绳皮。建模时先从下部基座的回转特征开始绘制，先画出基座的截面轮廓旋转生成主体，再做安装孔的切除与加强筋的排布，之后做中部的卷筒结构，要注意卷筒表面斜槽的螺旋角度，角度过小会导致排绳不畅，角度过大则会让绳索在受力时容易滑脱，上部的棘轮夹绳结构是建模的难点，需要先绘制棘轮的齿形轮廓，再做圆周阵列，配合夹绳爪的铰接结构，要保证转动副的配合间隙符合实际装配要求，避免干涉。整个模型的曲面过渡都做了圆角处理，一方面是避免尖锐边角划伤船员与绳索，另一方面也能减少海水残留造成的腐蚀死角，外观的流线型设计也能降低航行时的风阻。建模过程中需要反复校验各部件的装配关系，尤其是转动部件的同轴度，夹绳爪与棘轮的啮合深度要控制在合理范围，保证锁止可靠的同时释放顺畅，基座与甲板的贴合面要做平面度的结构考量，方便安装时加密封胶避免甲板漏水。
