带完整船体结构的散货运输船舶设计

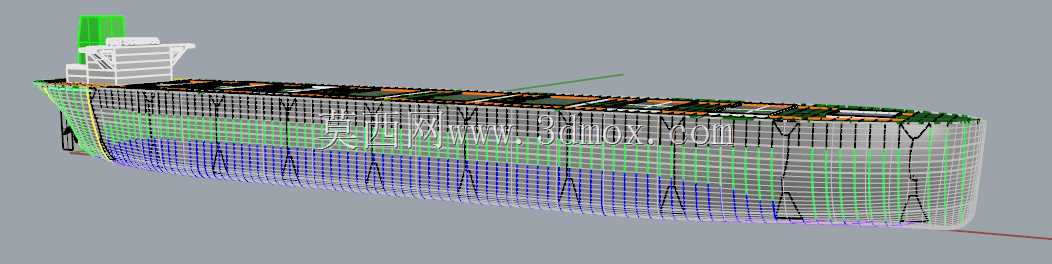

从事船舶结构设计多年，这类带完整内部骨架的散货船模型，最核心的用途是给船体结构强度校核、舱室布局优化提供直观的三维参照，日常在散货船新船型研发、船体改装方案论证、船舶专业教学实训场景中都有很高的使用频率。不同于仅做外观展示的船舶模型，这个模型完整还原了从外板到内部纵骨、横舱壁、强肋骨的全层级结构，能清晰看到货舱区域的骨架排布、上层建筑与主甲板的连接过渡、艏艉区域的结构加强形式，做有限元分析前的结构梳理时，不用再反复对照二维型线图和结构图纸找构件位置。建模时首先要确定主尺度边界，总长280米、型宽45米、型深24米的尺寸，决定了货舱分舱数量、强肋骨间距的基础参数，第一步先通过型值点生成光顺的船体外板曲面，要注意平行中体段的曲面平直度，以及艏部外飘、艉部去流段的曲率过渡，避免后续结构附面时出现构件与外板间隙过大的问题。外板曲面确认后，先搭建主甲板、内底板、舷侧纵桁、船底纵骨这些纵向连续构件，这类构件是总纵强度的核心承载部分，建模时要保证纵向的直线度，在舱壁位置的节点要做共节点处理，避免后续结构分析时出现应力集中的计算误差。之后再布置横舱壁、强肋骨、肋板这些横向构件，散货船的横舱壁要兼顾货舱分隔和抗沉性要求，模型里的横舱壁位置对应了分舱稳性的计算要求，每个货舱的舱壁上都还原了垂直扶强材和水平桁的布置，和实船的结构逻辑完全一致。上层建筑部分集中在艉部，建模时先做各层甲板的平面，再搭建围壁结构，将烟囱、驾驶室的外形与内部支撑结构做了对应，保证上层建筑与主甲板连接位置的结构连续性，避免出现应力突变的薄弱点。整个建模过程用Rhino完成曲面和线框结构的搭建，渲染时区分了不同区域的构件颜色，船底区域、舷侧区域、甲板区域的骨架用不同色彩区分，查看结构时能快速定位对应位置的构件，不管是做结构方案评审，还是给新入职的设计人员讲解散货船结构逻辑，都能直观展示各构件的受力传递路径，实际使用时可以直接提取各构件的几何特征导入CAE软件做网格划分，省去了重新建模的大量重复工作，自重150000吨的参数对应了结构重量的分配逻辑，建模时各区域的构件厚度也参考了同尺度散货船的规范要求，14.5节的航速对应的线型优化也在船体外板的曲率上做了体现，能减少航行时的兴波阻力。
