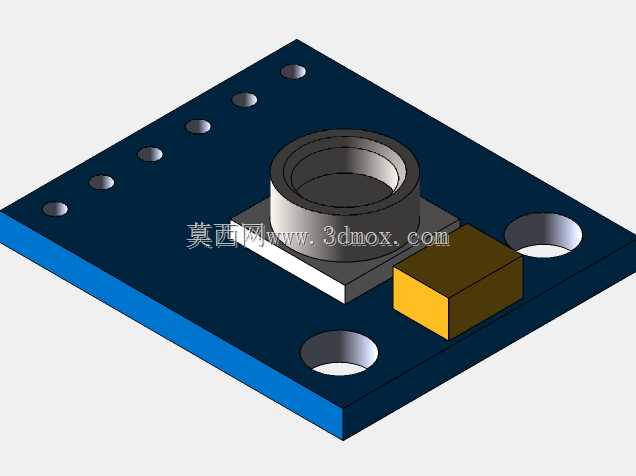

遥控水下航行器内置电路板结构设计

这套结构设计面向浅水域水下探查作业场景，核心解决遥控水下航行器舱内电路集成的空间排布与防护适配问题。实际作业中，ROV需要在水下完成坝体检测、水下管线排查、近岸水文观测等任务，舱内电路板既要承载主控、供电、信号传输等核心电子元件，还要适配圆柱形耐压舱的内部安装边界，避免元件与舱壁干涉，同时预留走线空间满足水密接插件的接线需求。

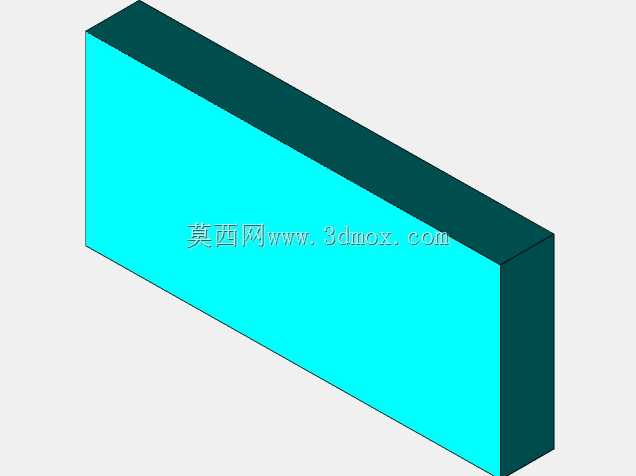

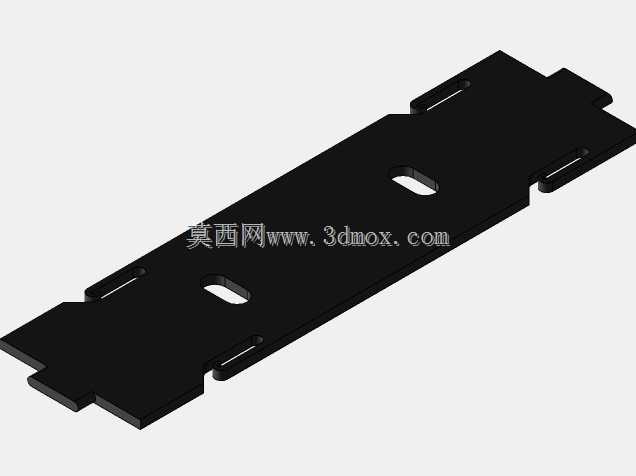

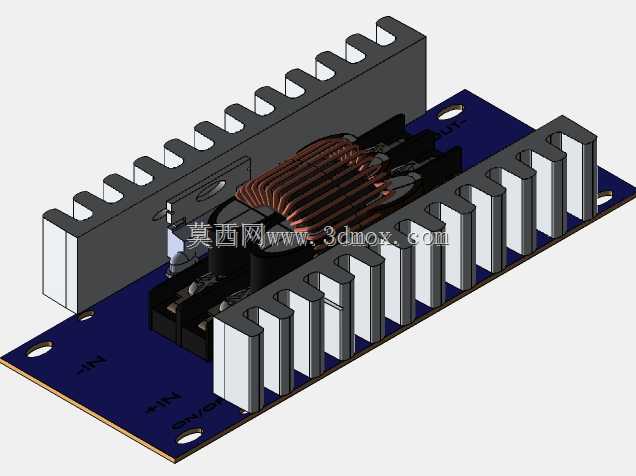

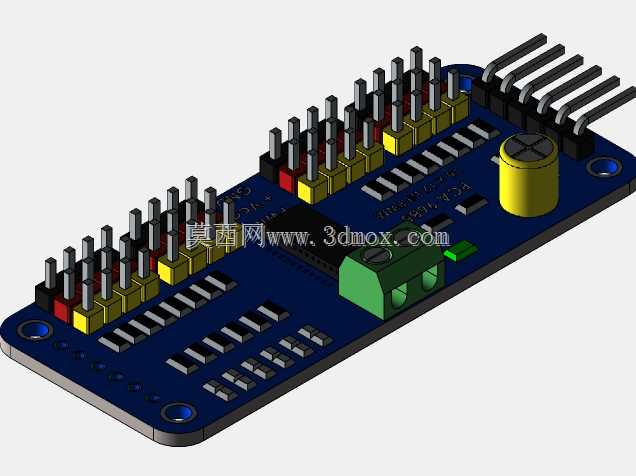

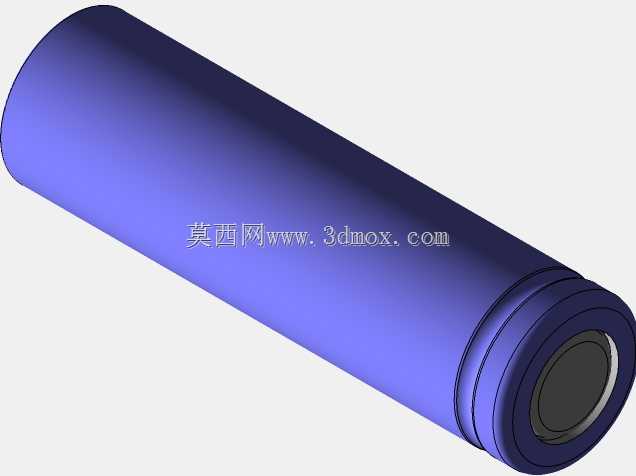

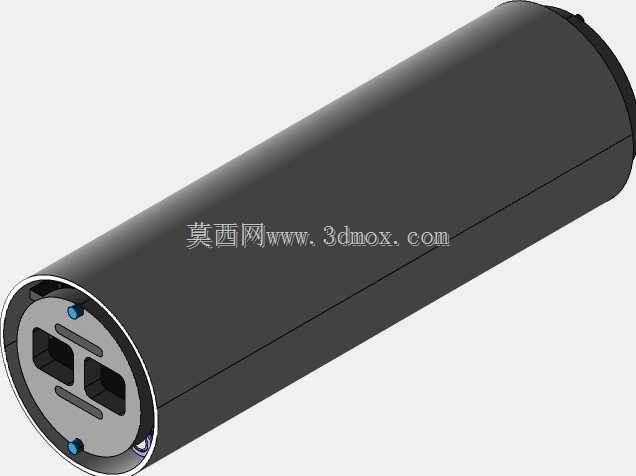

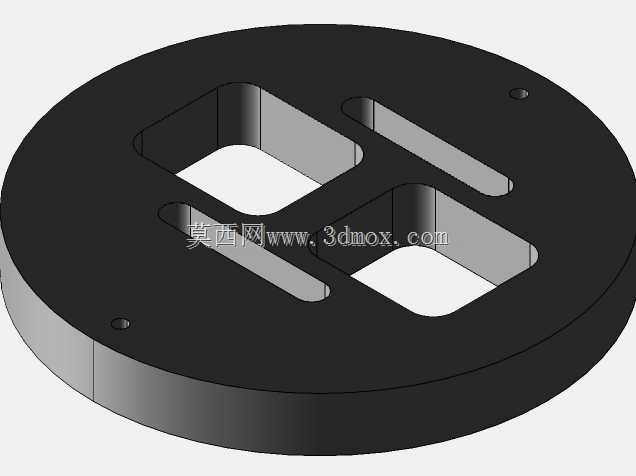

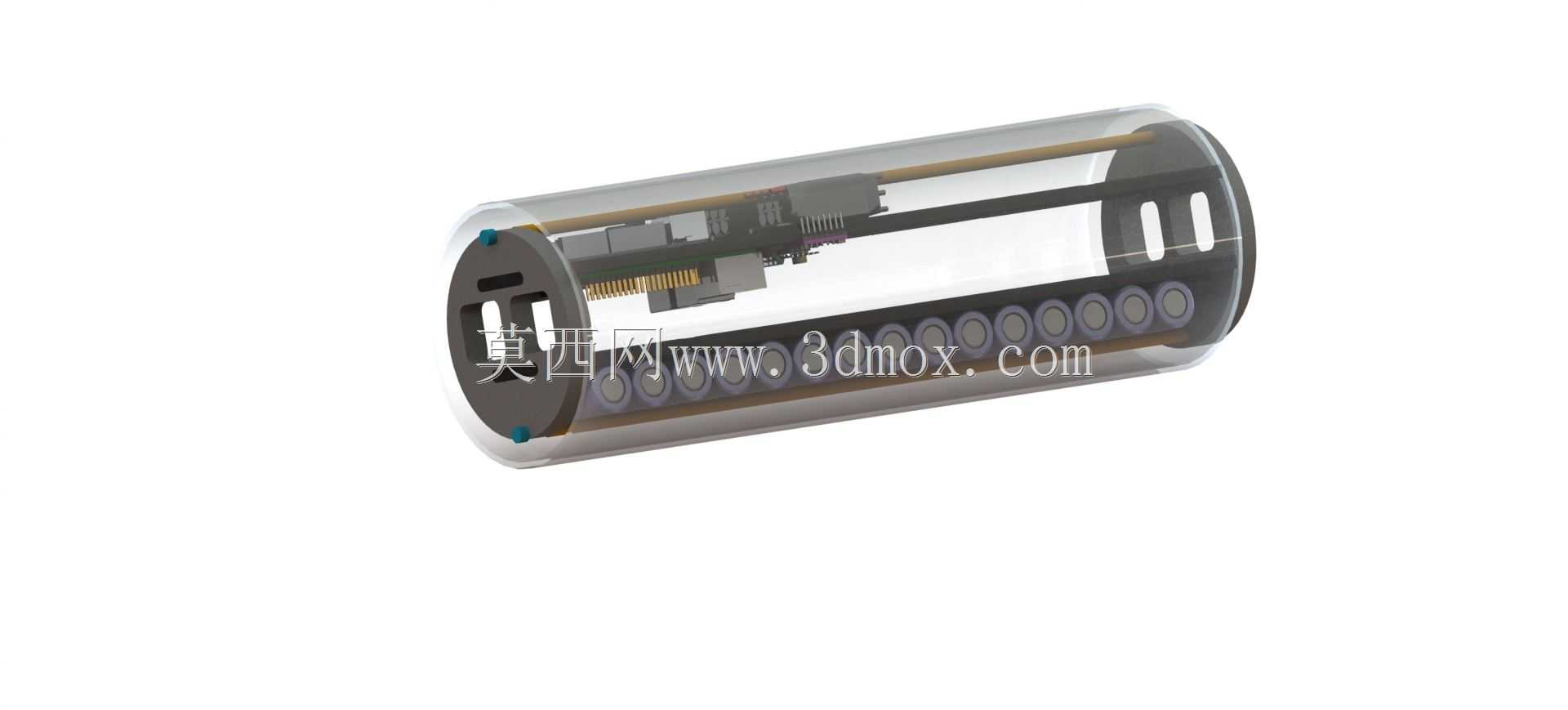

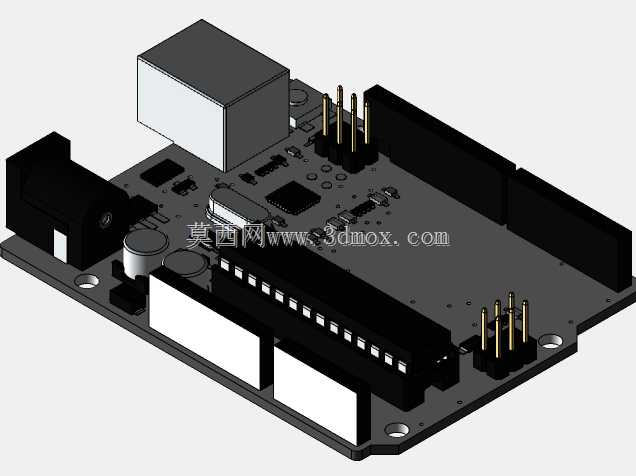

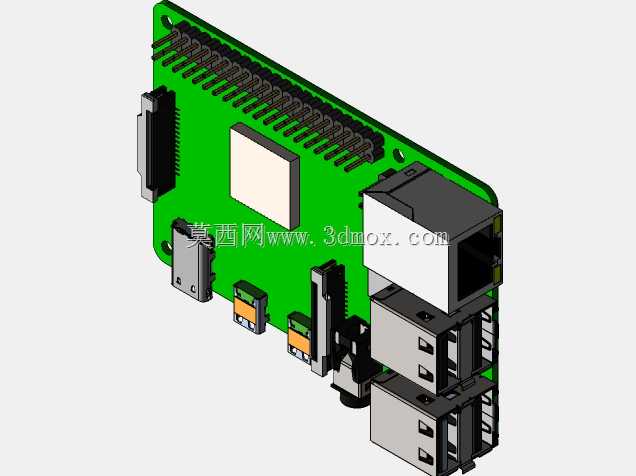

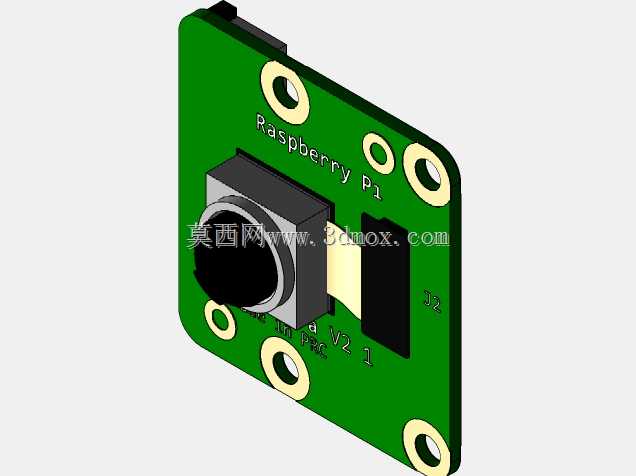

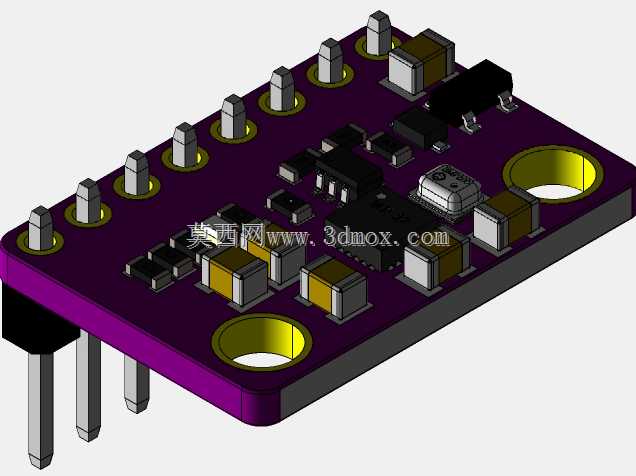

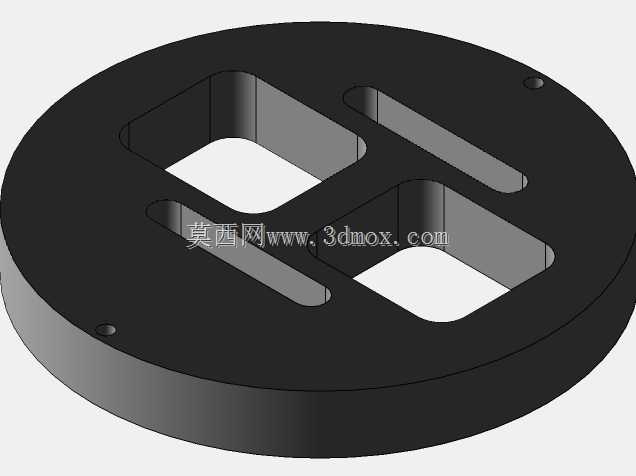

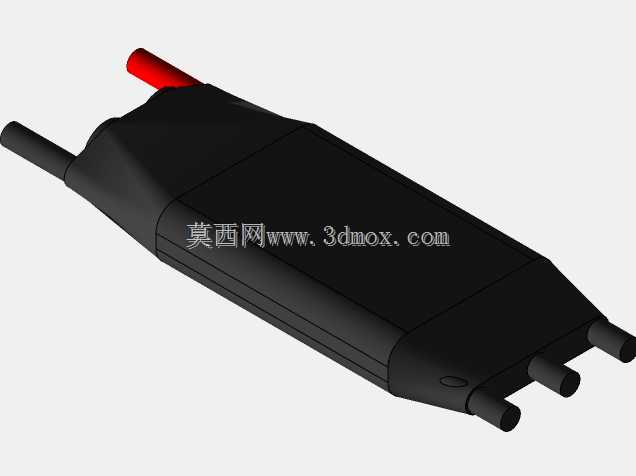

设计初期先确定耐压舱的内部净空尺寸，以圆柱形舱体内径为边界约束，规划电路板的外形轮廓，将供电模块沿舱体轴向排布在靠近尾部电池组的一侧，缩短大电流走线长度，减少线路压降；信号处理模块布置在靠近前端摄像头与传感器接口的位置，降低信号传输干扰。建模时先绘制电路板的基准轮廓草图，拉伸生成基板实体，再按照元件实际封装尺寸逐个搭建电阻、电容、接口接插件、主控芯片的简化模型，按照电路布局的电磁兼容要求排布元件位置，高压元件与信号元件之间预留足够的安全间距，避免信号串扰。

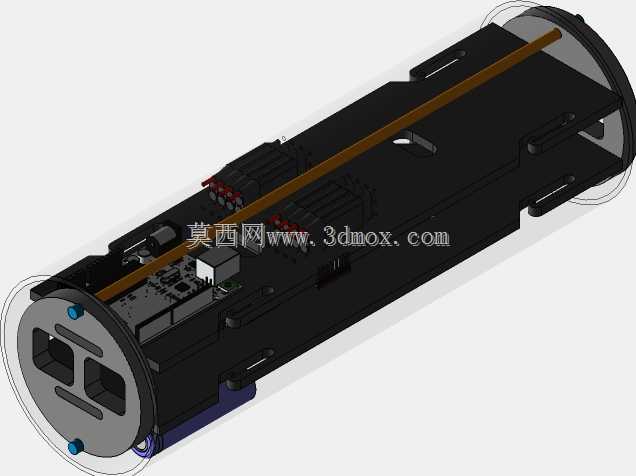

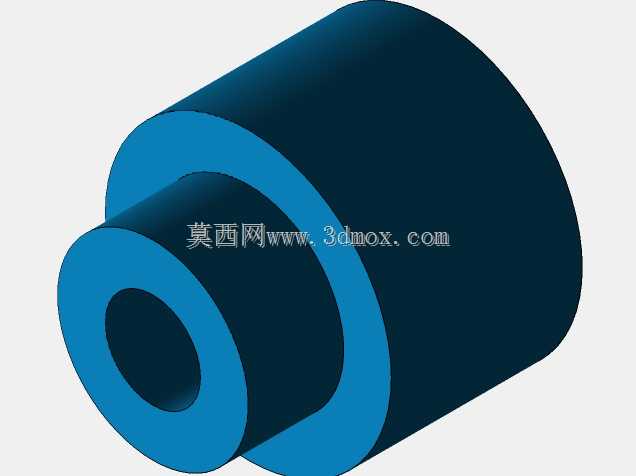

考虑到水下作业的振动工况，电路板的安装孔位对应舱体内置的安装凸台设计，孔位周边预留安装衬垫的放置空间，避免硬接触导致的基板受力开裂。舱体采用透明耐压材质设计时，电路板上的状态指示灯位置对应舱体预留的观察窗区域，方便岸上操作人员直观判断设备运行状态。建模过程中先完成整体装配的干涉检查，确认所有电子元件与舱体内壁、电池组、传动部件之间无运动干涉，再细化元件的固定结构，针对重量较大的电解电容、功率元件增加局部固定卡扣，避免航行器变向、加速时元件移位。走线槽沿电路板边缘布置，将强弱电线路分开布设，所有接线端子朝向统一的维护侧，方便舱体开盖后的调试与元件更换。整个结构在满足电路功能实现的基础上，最大化利用圆柱形耐压舱的内部空间，在有限的舱容内集成更多功能模块，同时兼顾装配与维护的便捷性，适配小型ROV紧凑化、轻量化的设计需求。
