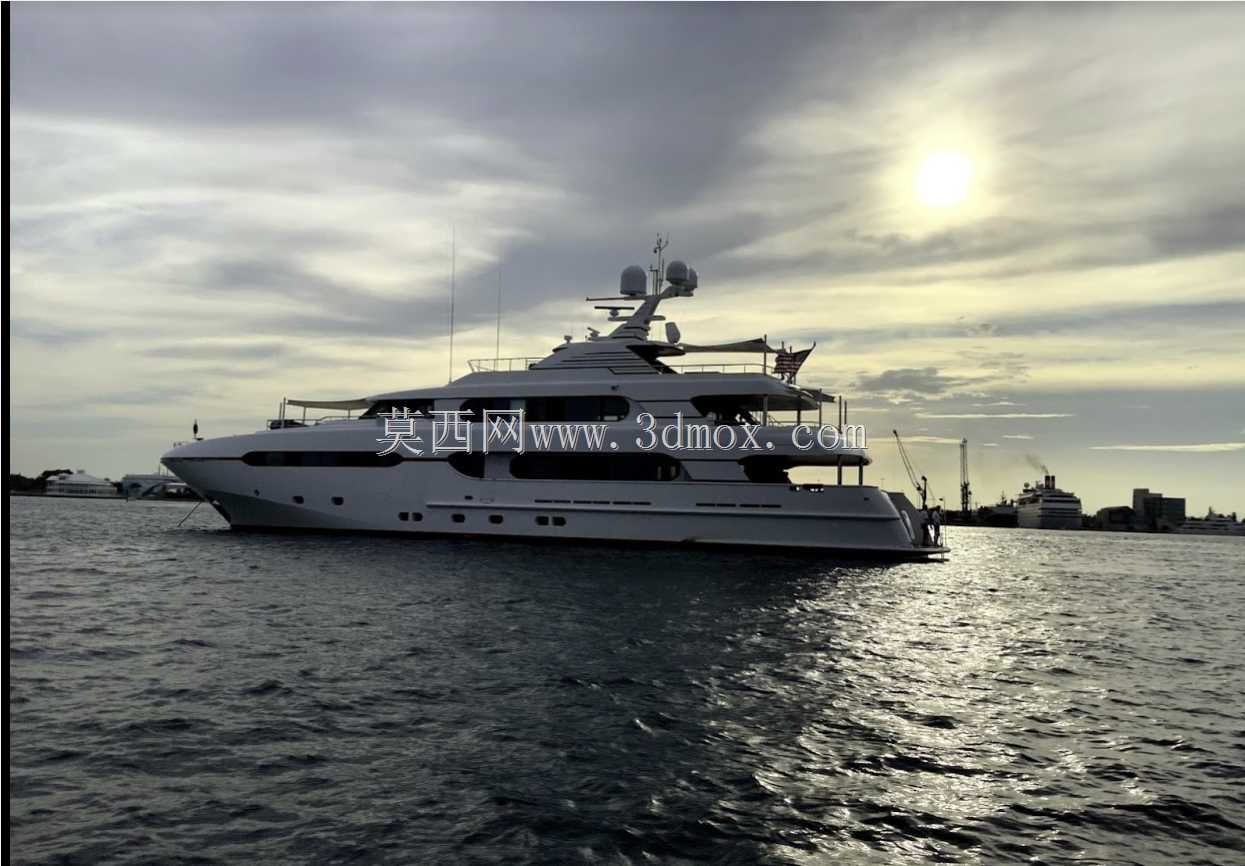

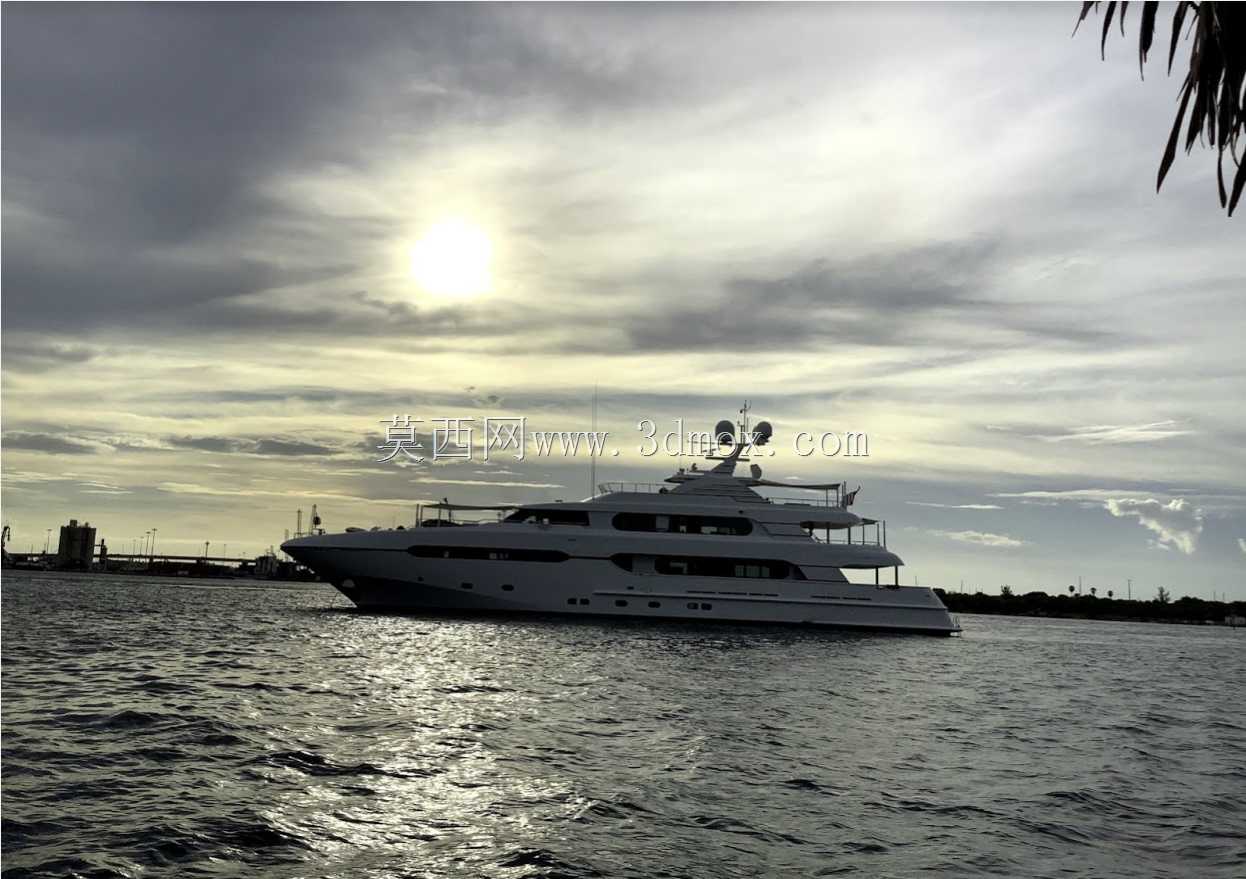

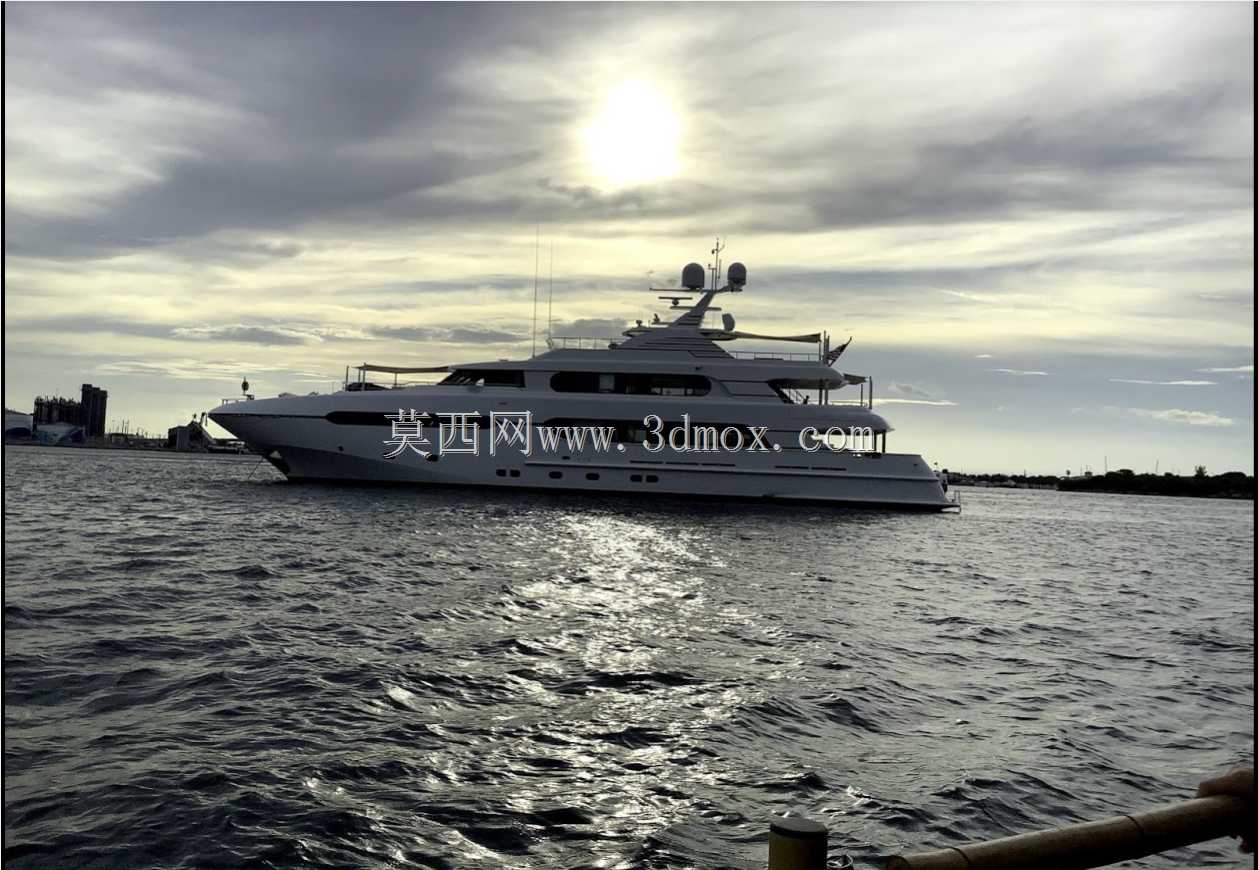

豪华私人超级游艇外观结构三维设计

在高端水上休闲载具的设计流程中，超级游艇的三维建模需要兼顾流体力学性能、上层建筑布局合理性与外观质感表现，不能仅停留在外观曲面的堆砌。从实际应用场景来看，这类游艇主要服务于近海私人休闲、商务接待场景，船体水线以下的型线设计直接影响航行阻力与横摇稳定性，建模初期需要先根据目标航速、载客量确定主尺度参数，划定总长、型宽、吃水深度的安装与航行边界，确保停靠常规私人游艇码头时不会超出泊位限界，吃水深度适配近岸浅海区域的通航要求。

建模过程中，首先需要搭建船体的基准骨架，确定中纵剖面、设计水线、甲板层高度这些核心基准面，先绘制各站号的横剖面型线，通过放样生成光顺的船体外壳，这一步需要反复检查曲面的G2连续性，避免后续数控加工船壳模具时出现曲面褶皱。上层建筑的分层设计需要匹配实际使用功能，主甲板层需要预留登船口、沙龙区的结构空间，飞桥甲板要兼顾露天休闲区与雷达、导航设备的安装位置，舷窗的开孔位置需要提前对齐内部舱室的分隔墙，避免出现结构干涉。

针对船体上的附属结构，比如船艏的锚机基座、船舷的栏杆、上层建筑的雷达架、卫星天线底座，都需要按照实际安装尺寸建模，预留对应的安装孔位与检修空间，不能仅做外观装饰。船体表面的分色、金属饰条的位置也需要贴合实船的涂装工艺，确保渲染效果能直接用于方案汇报展示。在曲面建模完成后，还需要对整体结构做干涉检查，确认上层建筑的突出部分不会遮挡导航设备的信号范围，甲板通道的净宽度满足人员通行的安全要求，舷侧的系缆桩位置匹配码头系泊的常规操作高度。

这类模型除了用于前期方案展示，还可以为后续的船体结构有限元分析、内装布局深化提供基础三维框架，建模时需要将不同系统的结构分层管理，比如船体外壳、甲板结构、舾装件、导航设备分别归到不同图层，方便后续不同专业的设计人员调用调整，避免整体模型过于杂乱影响后续修改效率。
