低姿态多组联动赛艇划行仿生机构

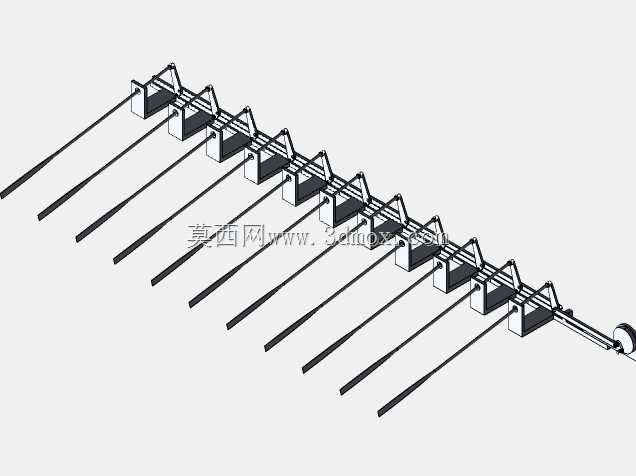

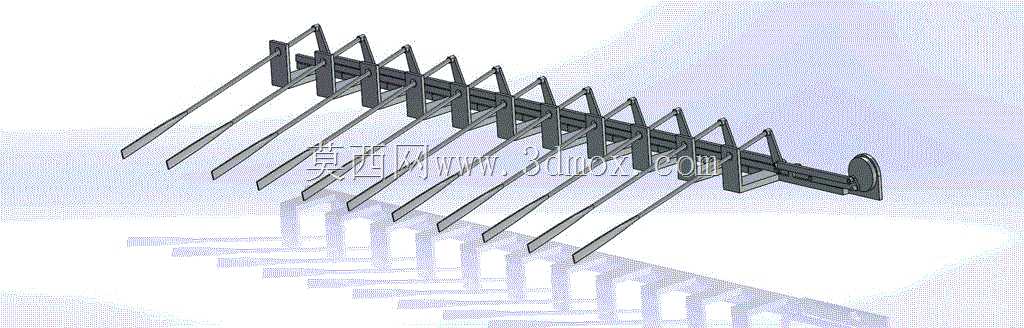

这套多桨联动划行机构，核心是复刻多人赛艇同步划行的运动逻辑，可直接适配遥控仿真维京船模的动力输出需求，也能作为小型水面仿生航行器的动力单元参考，在科普教具、仿生机械竞赛作品、仿真航模制作场景中都有实际应用价值，能替代传统螺旋桨推进，实现更贴近真实划行的水面行进效果，避免螺旋桨缠绕水草、搅动水底泥沙的问题，适合浅水环境的小型航行装置使用。设计之初就瞄准紧凑化布局，整套机构沿船长方向排布，单组桨叶的摆幅控制在合理区间，不会超出船舷两侧的安装边界，横向最大外伸尺寸不超过船身宽度的1.2倍，纵向排布时相邻两组桨架的间距统一，保证所有桨叶入水、划水、出水的动作完全同步，不会出现动作干涉。整套机构的动力核心基于Theo Jansen仿生连杆原理优化，没有采用复杂的齿轮组传动，全部通过铰接连杆传递动力，仅需单个动力输入轴就能带动全部十二组桨叶完成循环划行动作，动力损耗远低于多组独立驱动的结构。建模时先确定单组桨叶的运动轨迹，先绘制固定枢轴的安装基准面，确定桨架支座的安装孔位，保证所有支座的同轴度误差控制在建模公差范围内，再逐段绘制连杆的轮廓，给每处铰接位置预留标准销轴的装配间隙，避免运动时出现卡滞。完成单组连杆的运动仿真验证后，再通过线性阵列排布所有桨组，统一连接到主传动轴上，最后校验所有桨叶在运动极限位置的间隙，确认相邻桨叶不会发生碰撞，同时调整连杆长度参数，让桨叶入水阶段的轨迹尽量贴近直线划动，提升划水效率，出水阶段则快速抬升离开水面，减少回程的水阻。整套机构没有冗余的结构件，所有支座都可以直接固定在船身内部的安装龙骨上，不需要额外设计复杂的安装支架，后期维护时仅需定期检查铰接处的销轴磨损情况即可，拆装十分便捷。
