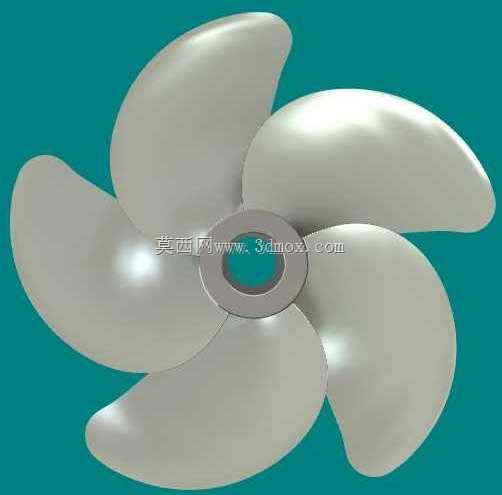

五叶式船舶推进用螺旋桨结构设计

在船舶动力推进系统的设计环节中，螺旋桨是将主机输出轴功率转化为船舶航行推力的核心部件，其结构合理性直接影响整船的航行效率、振动水平与噪声表现，在内河货运船舶、近海作业船舶、中小型客船的动力系统配置中都有广泛应用，不同叶数的螺旋桨适配不同的主机功率与航行工况，五叶结构的螺旋桨相比常规三叶、四叶桨，在相同盘面比下能有效降低叶频振动，减少桨叶表面的空泡发生概率，适配对振动控制要求较高的船舶场景。从实际功能特性来看，该螺旋桨通过桨叶的曲面旋转拨水，利用水流的反作用力推动船体前进，中心的轴孔用于与船舶尾轴配合安装，端面的贴合面需要保证与尾轴法兰的同轴度，避免运转过程中出现偏摆带来的轴系磨损。在开展三维建模工作时，首先需要确定螺旋桨的基本设计参数，包括盘面比、螺距比、叶数、毂径比，先绘制中心桨毂的基础回转体，确定轴孔的直径与安装法兰的配合尺寸，明确安装边界的轴向长度与径向尺寸，保证后续安装时能与尾轴密封组件、锁紧螺母的空间位置匹配。桨叶部分的建模是整个工作的核心，需要先根据翼型数据绘制每个半径截面的叶型轮廓，通过投影、放样的方式生成桨叶的基础曲面，再对叶根与桨毂的衔接位置做圆角过渡处理，避免应力集中，五片桨叶通过圆周阵列生成，阵列过程中需要保证每片桨叶的角度偏差控制在合理范围内，避免动平衡超标。建模过程中需要反复校验桨叶的曲面光顺度，检查不同半径位置的螺距是否符合设计要求，避免曲面出现褶皱、拐点，否则会影响实际运转时的水动力效率，甚至诱发局部空泡剥蚀损伤。完成整体结构建模后，还需要对桨叶的厚度分布做校验，叶梢位置做薄化处理减少运转阻力，叶根位置保证足够的结构强度承受交变水动力载荷，同时校核安装轴孔的键槽尺寸与位置，保证扭矩传递的可靠性。整个建模过程需要兼顾水动力性能与结构工艺性，既要保证曲面满足推进效率要求，也要考虑后续铸造加工的可行性，避免出现壁厚突变、无法脱模的结构问题，最终生成的模型可用于后续的水动力仿真分析、铸造工艺设计、动平衡校核等工程环节，为实际产品的生产制造提供精准的三维数据支撑。
