多规格药用透明血清瓶参数化结构设计

在生物医药研发、临床检验、生物试剂分装场景中，血清瓶是最常用的样本存储容器，这类容器需要兼顾密封可靠性、化学稳定性与尺寸一致性，避免样本存储过程中出现挥发、污染或者适配性问题。本次设计的血清瓶覆盖5mL、10mL、30mL、50mL、100mL五种常用容量规格，全部采用透明硼硅玻璃的视觉质感做外观还原，瓶身做直筒型结构设计，瓶口采用标准钳口结构，可匹配常规铝塑盖与丁基胶塞，满足无菌灌装、低温存储、离心处理等多场景的使用需求。

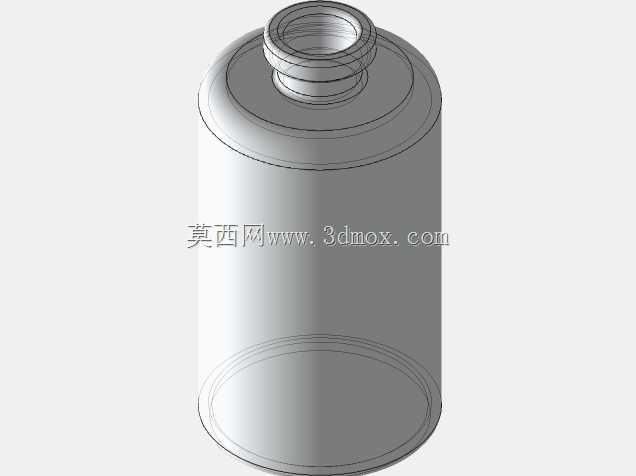

建模过程中优先采用SolidWorks做参数化驱动设计，先以中轴为基准绘制瓶身半剖面草图，标注瓶身内径、外径、瓶口高度、瓶底厚度、瓶口螺纹/卡边尺寸的全局变量，通过旋转凸台命令生成单瓶基体结构，再对瓶口做圆角过渡处理，避免玻璃生产过程中出现应力集中开裂的问题，瓶底做内凹设计，既可以提升放置稳定性，也能减少吹制/模制生产过程中的底部变形概率。完成单瓶模型后，通过设计表配置不同容量对应的瓶身长度、直径参数，一键生成全系列规格的模型，不需要重复绘制草图，后续如果需要新增其他容量规格，只需要在设计表中填入对应尺寸参数即可快速生成，大幅提升同系列产品的建模效率。

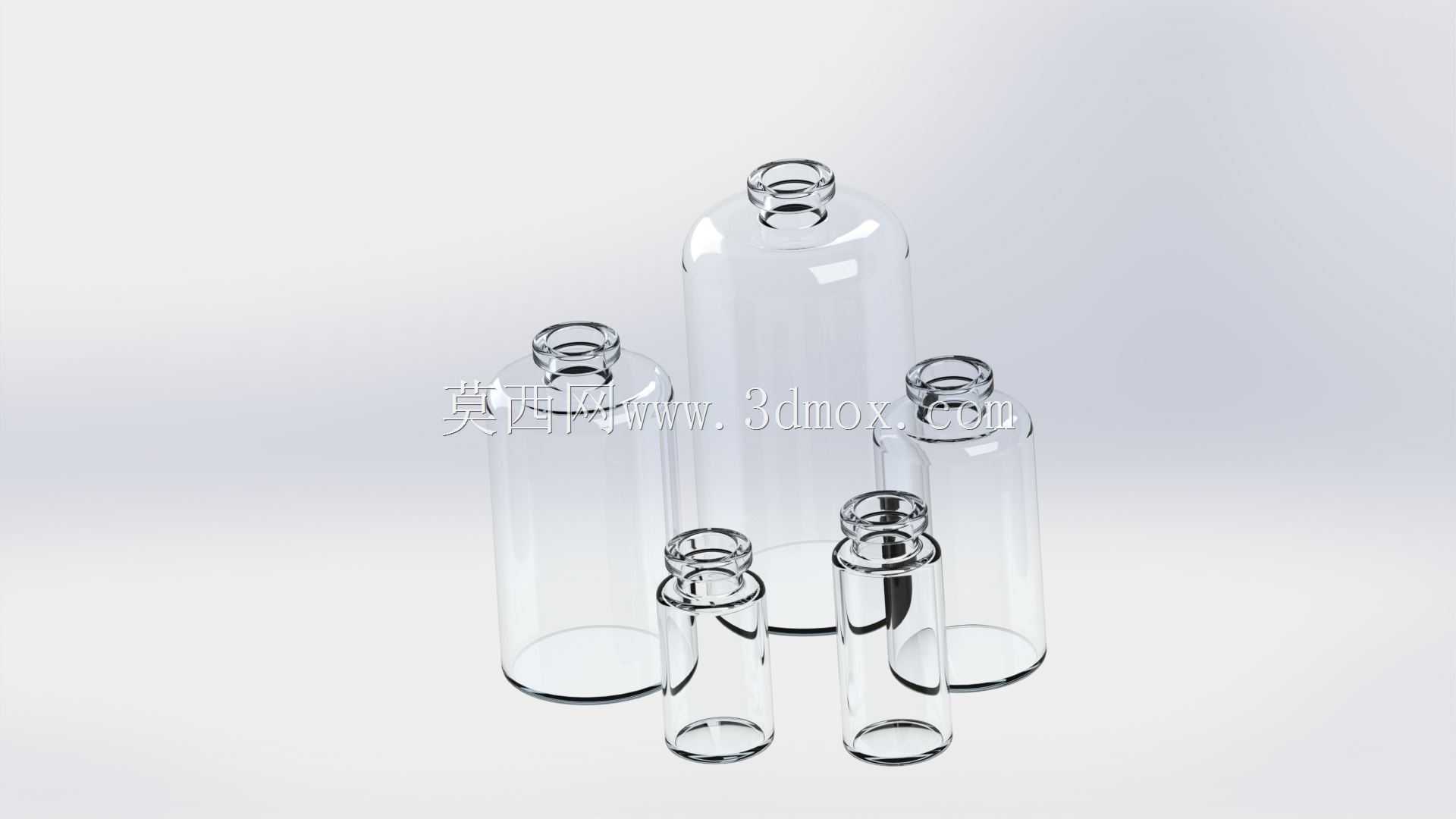

从安装与适配边界来看，全系列血清瓶的瓶口尺寸做统一标准设计，不同容量的瓶身可以通用同规格瓶盖与胶塞，减少供应链的配件种类，降低生产与仓储成本；瓶身外径尺寸匹配常规实验试管架、自动进样设备的卡位尺寸，既可以手动操作使用，也能适配自动化检验设备的上料机构，不需要额外定制适配治具。瓶身壁厚做均匀化设计，所有转角位置都做R0.5以上的圆角过渡，还原玻璃容器的真实生产工艺要求，避免建模中出现尖角、零厚度等不符合加工实际的结构问题。渲染环节添加玻璃材质的折射、反射参数，还原透明玻璃的通透质感，同时保留瓶口、瓶底的厚度细节，让模型效果更贴近真实产品的视觉表现，可直接用于产品宣传图制作、生产线布局模拟、实验设备适配验证等场景。
