马克沁重机枪堡垒舰载型枪架结构

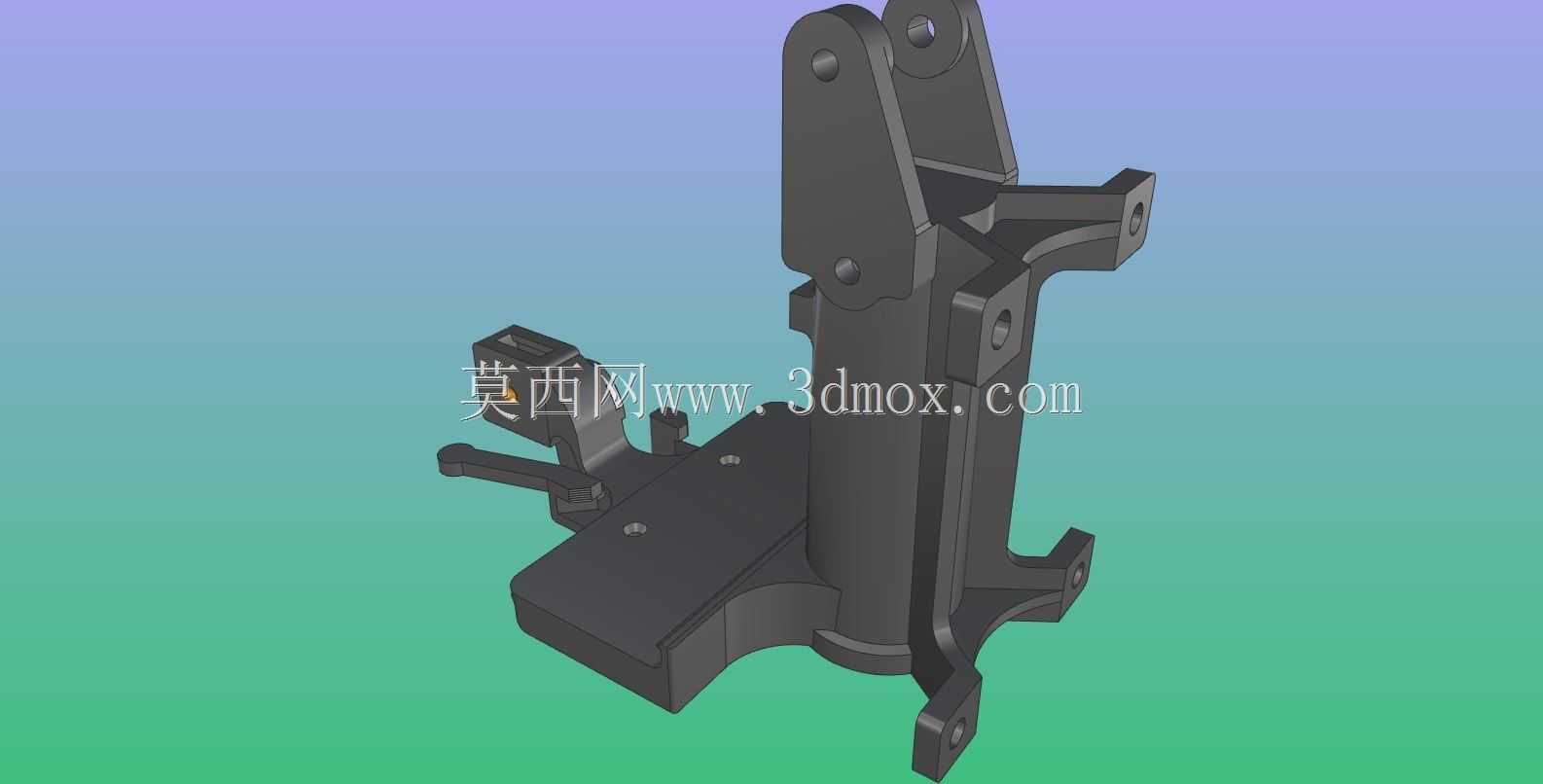

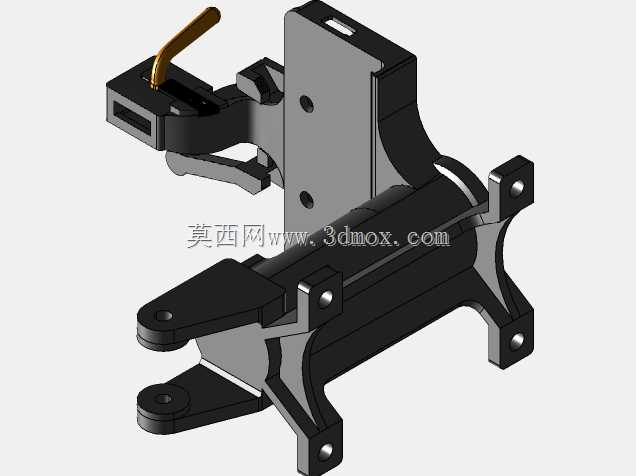

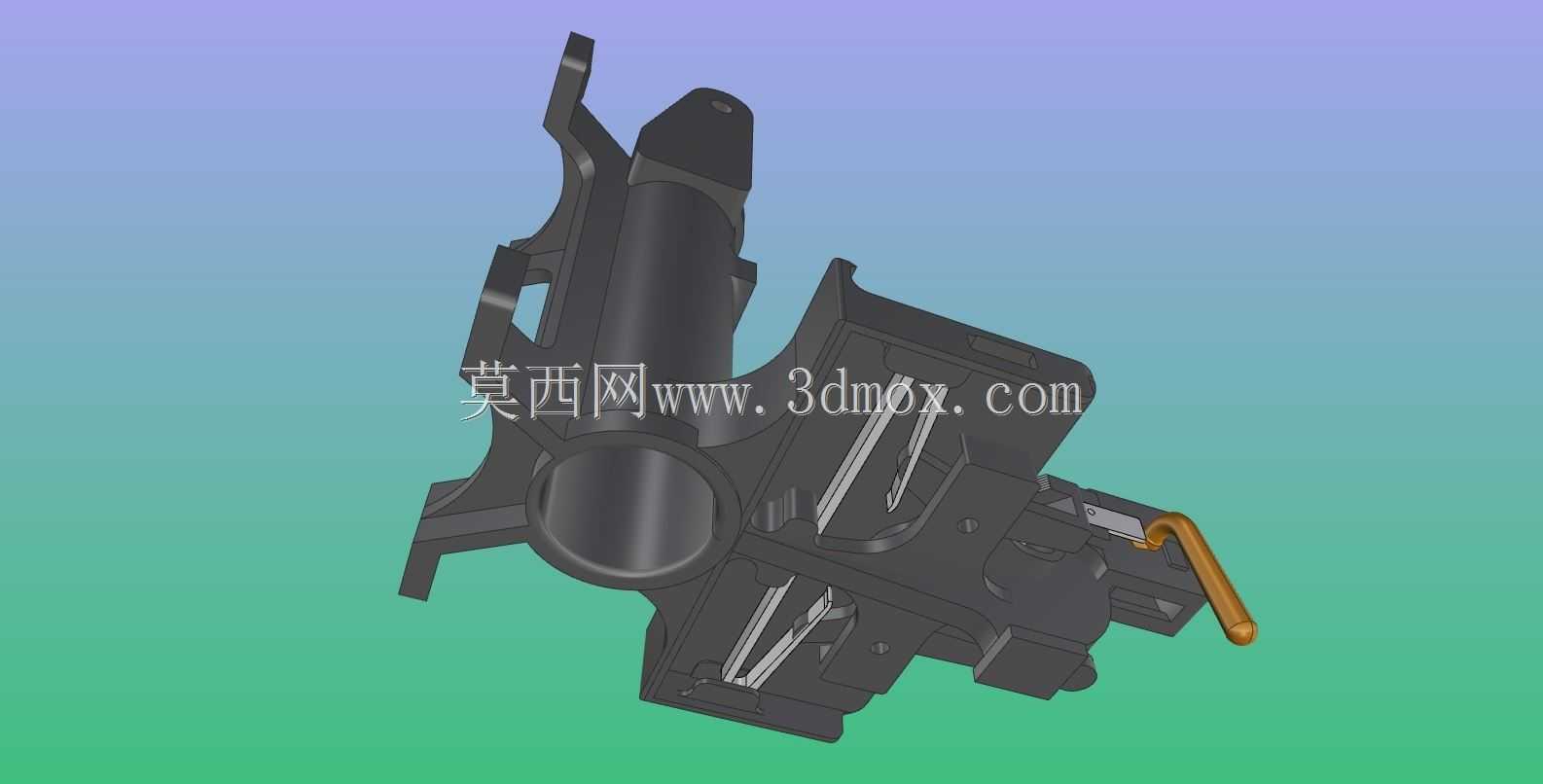

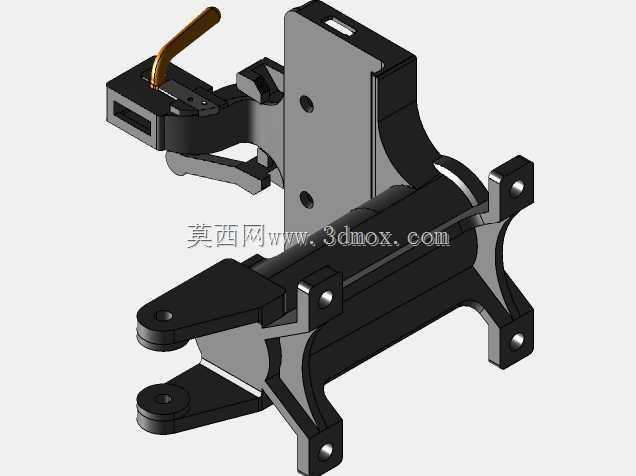

这款枪架结构主要适配马克沁重机枪的堡垒固定与舰载部署场景，在永备工事、近海巡逻舰艇的武器站点位承担枪械承载、射向调整、后坐缓冲的核心作用，区别于陆战携行的三脚架结构，该型枪架更侧重固定安装后的射击稳定性与全向射界覆盖能力，适配长期值守的作战点位使用。从功能特性来看，该枪架集成了俯仰调节、水平回转的双维度调整结构，底座采用多安装耳的一体式铸造结构设计，可通过螺栓直接固定在工事射击孔的混凝土基座或是舰艇甲板的武器安装位上，无需额外搭建支撑结构；立柱部分设置有缓冲复位的连接结构，能够抵消重机枪连续射击时产生的纵向后坐力，避免持续射击导致的射向偏移，上部的枪械连接耳采用快拆式销轴设计，可快速完成枪身的挂载与拆卸，便于日常维护与故障更换。设计过程中首先根据枪械的后坐力参数确定底座的安装孔位分布，保证安装后整体重心落在底座支撑范围内，避免大射角射击时出现倾覆风险；其次梳理俯仰调节的角度范围，匹配堡垒射击孔与舰艇对空、对海射击的射界需求，调整上部摇架的铰接点位置，保证枪械在最大俯角、仰角状态下不会与架体结构产生运动干涉；最后优化架体的加强筋布局，在保证结构强度满足连续射击冲击要求的前提下，尽可能削减非受力区域的材料厚度，降低整体重量便于生产加工。建模阶段先绘制底座的安装基准面，依次排布四个方向的固定耳结构，确定立柱的中心轴线后向上搭建主体支撑结构，再绘制上部摇架的铰接孔与枪械连接接口，单独拆分出调节手柄、锁紧机构的小零件进行装配配合校验，整体装配完成后模拟不同射角下的运动轨迹，排查结构干涉点，对连接部位的圆角、倒角进行工艺性优化，适配铸造与机加工的生产工艺要求。安装边界方面，底座的固定耳间距适配常规工事武器基座的通用安装尺寸，整体高度满足立姿、跪姿射击时的人机工程要求，水平回转范围覆盖360度全向，俯仰调节角度覆盖负10度到正70度区间，可兼顾平射打击地面目标与大仰角对空射击的使用需求。
