黄铜木质船用栏杆固定夹具结构设计

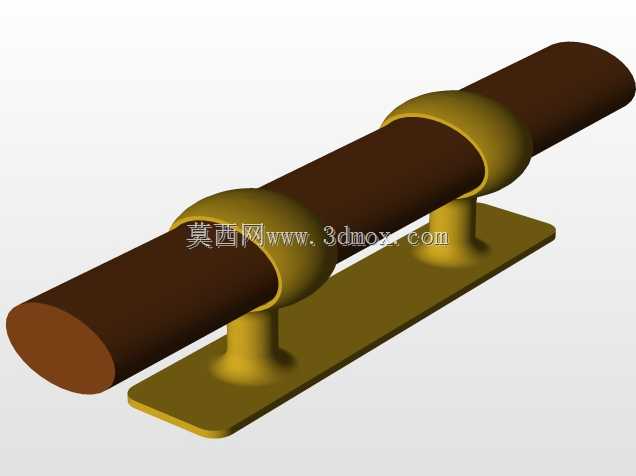

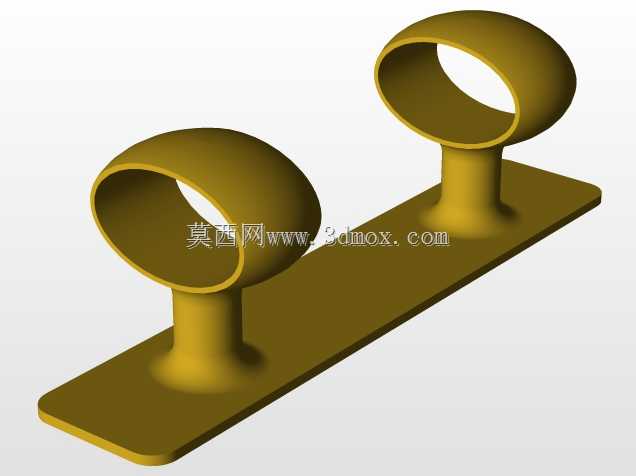

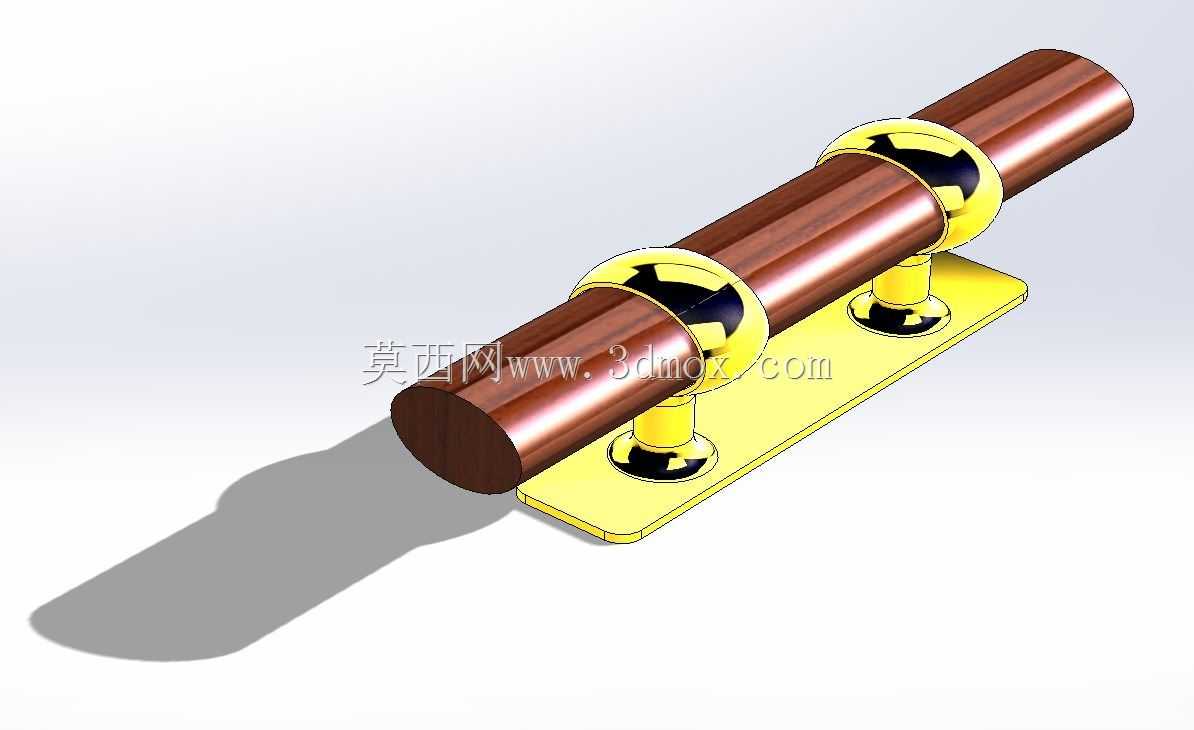

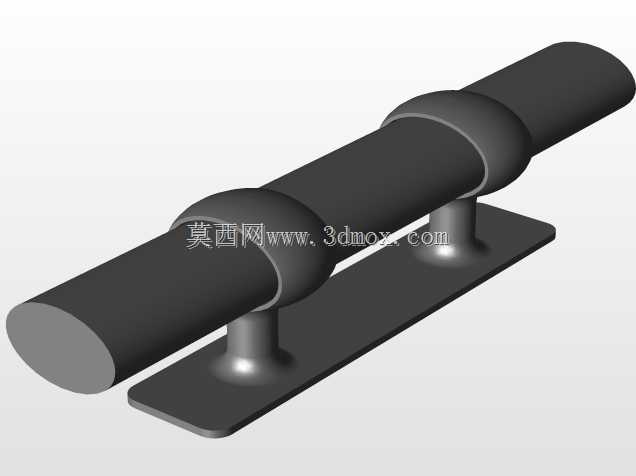

这类夹具主要应用于小型木质船舶的舱面栏杆装配场景，用来将木质扶手杆牢靠固定在舱壁或甲板的安装基座上，兼顾结构固定功能与船用环境下的装饰质感，适配内河小型木船、休闲游艇舱面的防护栏杆安装需求，实际使用中既要承受人员倚靠的侧向载荷，也要耐受海上盐雾、潮湿环境的长期侵蚀，因此主体承力部分选用黄铜材质，既具备足够的结构强度，也能在潮湿环境下形成稳定的氧化保护层，避免锈蚀失效。从功能特性来看，该夹具采用双支座分体承力结构，两个环形抱箍套在木质扶手杆外侧，通过底部的黄铜支座与安装基板连接，抱箍与支座之间采用球面配合结构，可适配扶手杆安装时的微小角度偏差，降低现场安装的对位精度要求，安装基板上预留两个沉头安装孔，可通过不锈钢螺钉直接固定在木质舱壁或甲板预埋的金属衬板上，安装边界上，单个支座的底座宽度控制在常规船用安装面的通用尺寸范围内，抱箍的内孔直径适配常用规格的船用木质扶手杆，两个支座的中心距可根据扶手杆的长度、实际受力点灵活调整，避免扶手杆过长出现中部挠曲变形。建模过程中，先在SolidWorks中绘制安装基板的草图，拉伸生成基板实体后处理沉头孔特征，随后绘制支座的回转体轮廓，通过旋转凸台生成支座主体，再处理与抱箍配合的球面结构；抱箍部分先绘制环形基体，拆分出两个半环结构后，在表面加工装饰性的嵌槽结构，最后装配木质扶手杆的实体模型，添加黄铜材质的外观渲染属性，调整各部件的配合间隙，模拟实际装配后的干涉情况，验证抱箍锁紧后扶手杆的固定可靠性。设计时特意将抱箍的锁紧结构隐藏在装饰环内侧，外部无突出的螺钉头，既避免航行中钩挂船员衣物，也能让整体外观更协调，黄铜与深色木材的材质搭配也契合木船的复古装饰风格，在满足结构强度要求的前提下兼顾了外观质感，实际使用中无需额外维护，黄铜表面自然形成的包浆反而能提升整体的视觉效果，抱箍与木杆之间预留了微小的间隙，可适配木材温湿度变化产生的胀缩，避免长期使用后出现木杆开裂或抱箍松动的问题。
