带刹车万向旋转橡胶脚轮结构设计

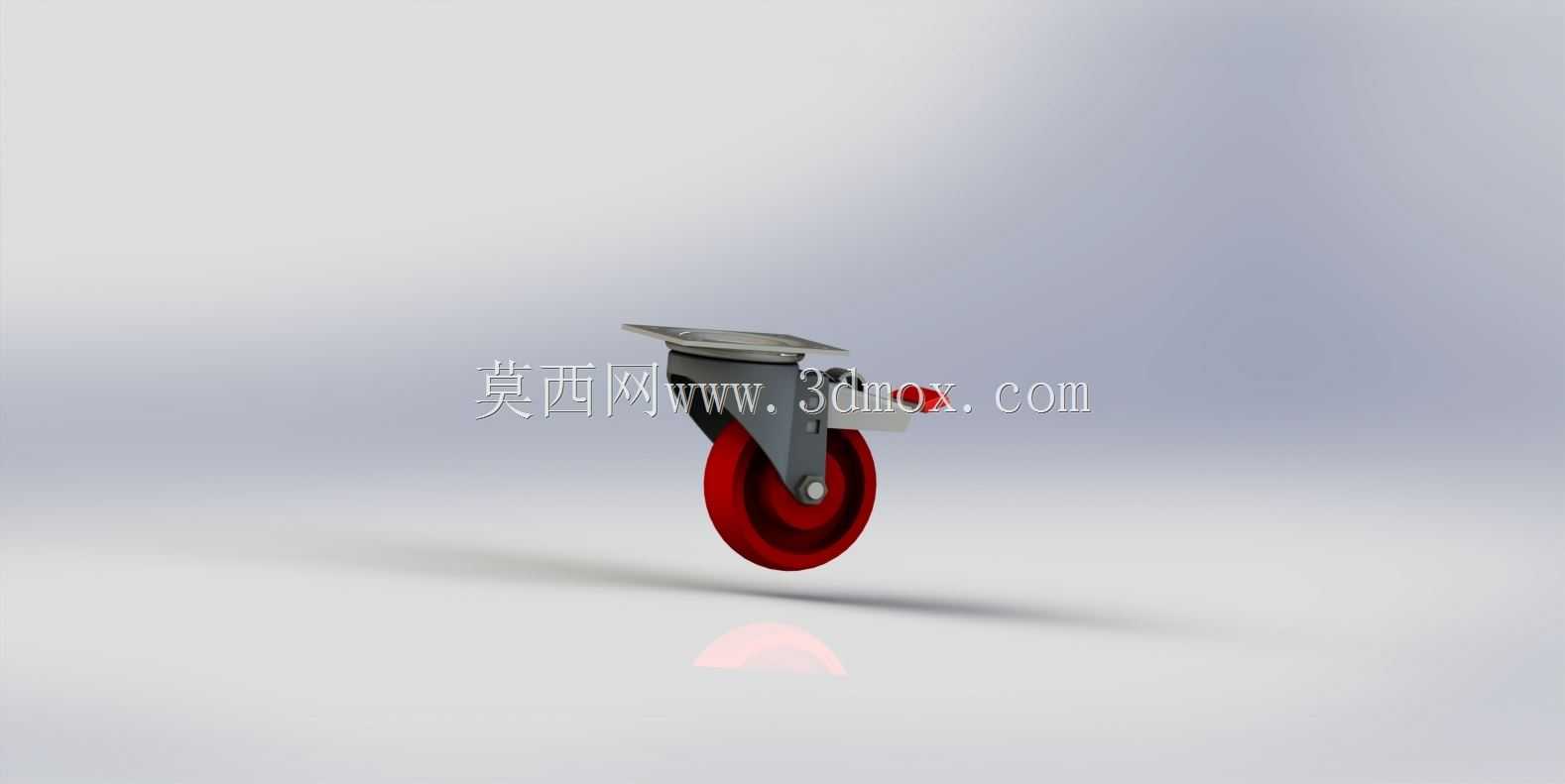

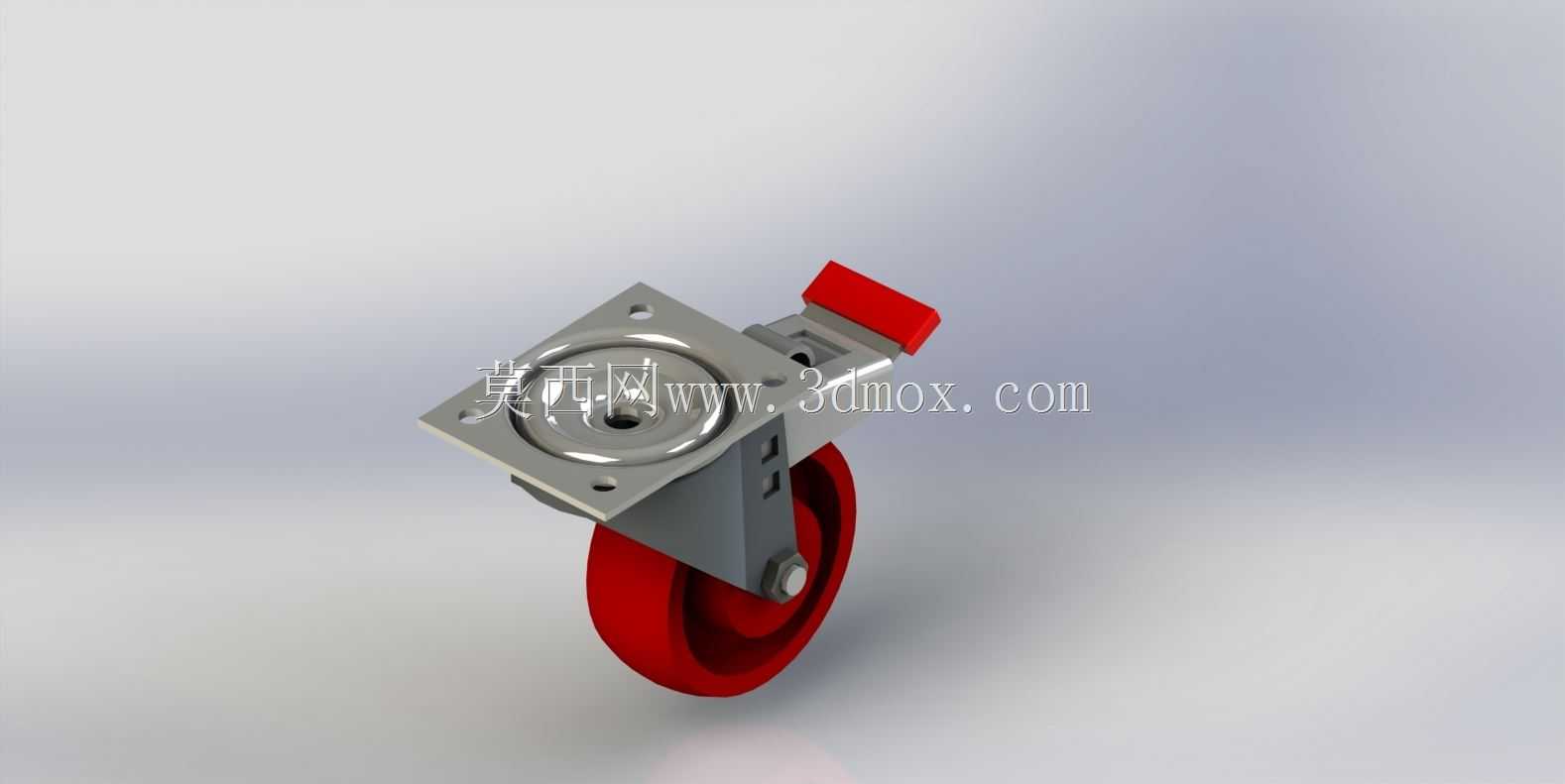

这类带刹车的万向橡胶脚轮，在轻工生产设备、仓储周转工装、商用移动柜体、医疗辅助设备上的应用覆盖率极高，核心作用是为承载对象提供灵活转向与定点锁止的移动支撑，适配室内平整地坪、环氧地面、瓷砖地面等多种常规使用场景，不会对地面造成硬划伤，同时能缓冲移动过程中的小幅震动。从功能特性来看，这款脚轮采用顶部平板安装结构，支架部分为金属冲压成型结构，转向轴承集成在安装座与支架连接位置，可实现360度水平方向自由旋转，侧边附带的刹车拨块可同时锁止滚轮转动与支架转向，锁止后不会出现溜动、偏移的情况，滚轮部分采用橡胶材质，轮芯为硬质支撑结构，外层橡胶具备一定的弹性压缩量，滚动时噪音低，过接缝、小障碍时的平顺性优于硬质尼龙轮。做三维建模的时候，我习惯先从安装基准开始搭建，第一步先绘制顶部安装平板的草图，确定安装孔的孔距、平板厚度与外形轮廓，拉伸生成安装座基体后，处理转向连接的回转结构，这里要注意预留轴承位的装配间隙，不能直接做成零配合，实际生产中这个位置需要铆接或者螺栓锁紧，要留足转动间隙避免卡滞。接下来做支架部分，支架是对称的双片冲压结构，先绘制单侧支架的轮廓草图，标注好轮轴安装孔的中心距、刹车组件的安装位尺寸，拉伸生成单侧片体后镜像得到另一侧支架，再处理轮轴、刹车拨块的结构，刹车拨块的铰接位要做同轴约束，保证拨块转动时能顺利卡入滚轮侧边的卡槽，同时不会和支架、轮面产生运动干涉。滚轮部分的建模要区分轮芯与外层橡胶，先做轮芯的回转体，再包覆外层橡胶层，注意轮面的弧度设计，圆弧轮面能降低转向时的摩擦阻力，滚动接触面积更合理。建模过程中要反复核对安装边界尺寸，顶部安装平板的外轮廓尺寸、安装孔的中心距是和设备安装位匹配的核心参数，轮体总高度决定了设备安装后的离地间隙，滚轮直径直接影响承重能力与滚动阻力，支架的回转半径要保证转向时不会和安装设备的底部结构产生磕碰，刹车拨块的操作位要突出在支架外侧，方便脚踩或者手动拨动操作。完成所有零件建模后，要在装配环境下做运动仿真验证，检查万向转向的全角度行程、刹车锁止与释放的动作行程，确认所有运动部件之间没有干涉，装配间隙符合五金冲压件与橡胶件的常规公差要求，最后再对金属支架、橡胶轮面、刹车组件分别赋予对应的材质外观，还原产品的实际视觉效果。
