Stena Line跨海峡客运渡轮外观结构设计

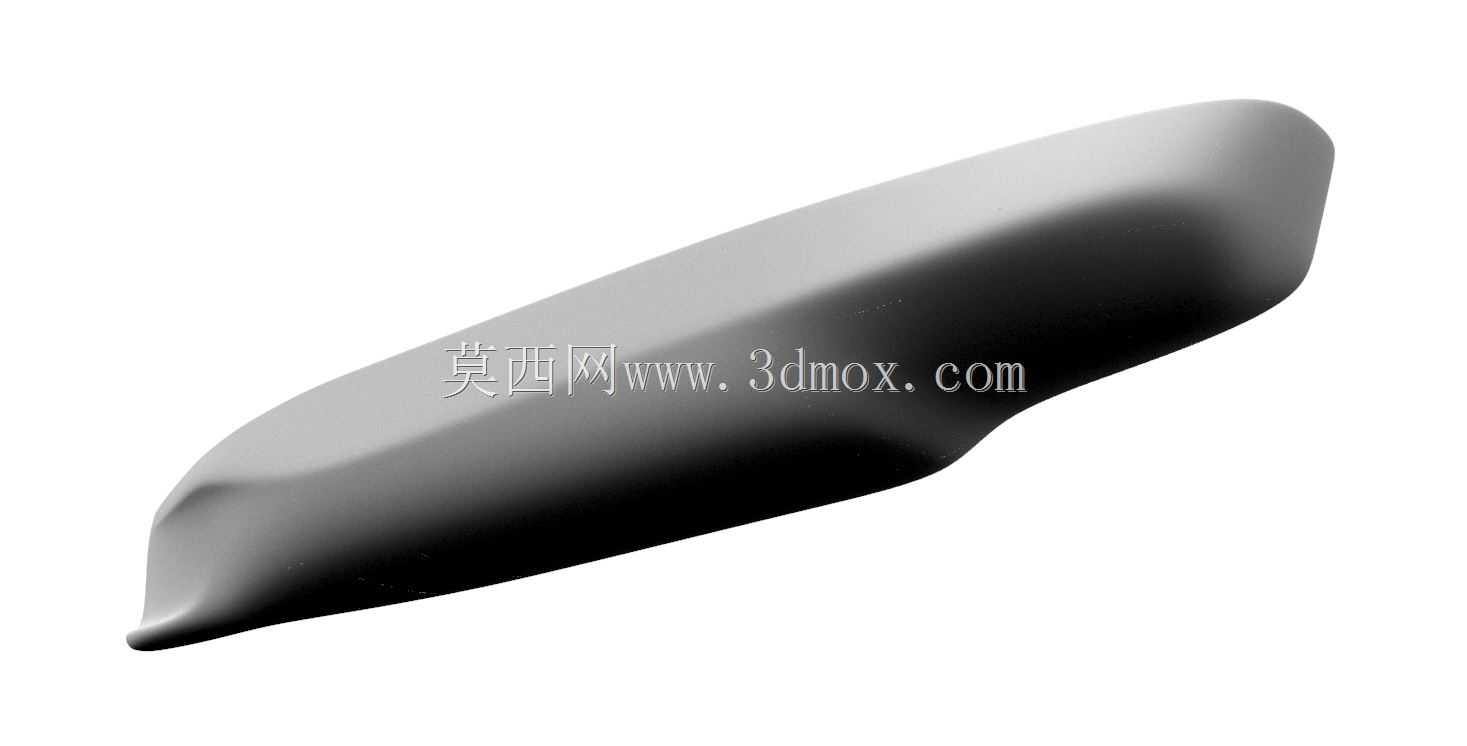

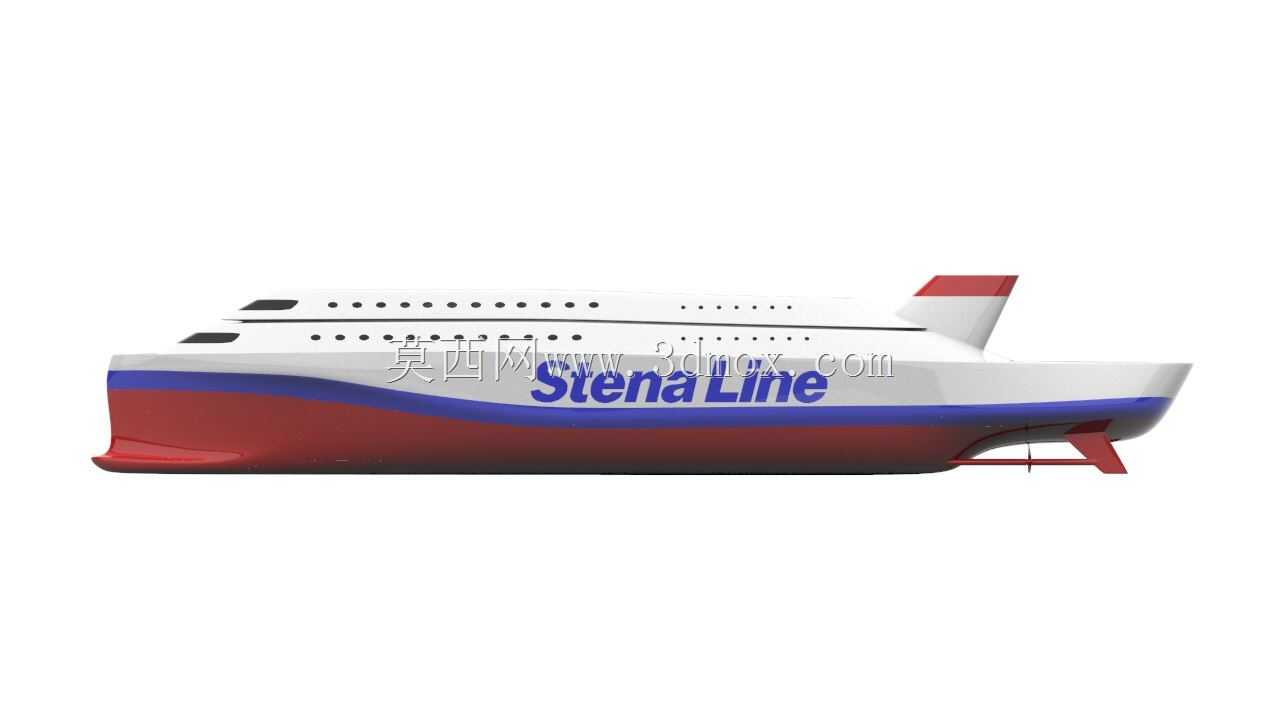

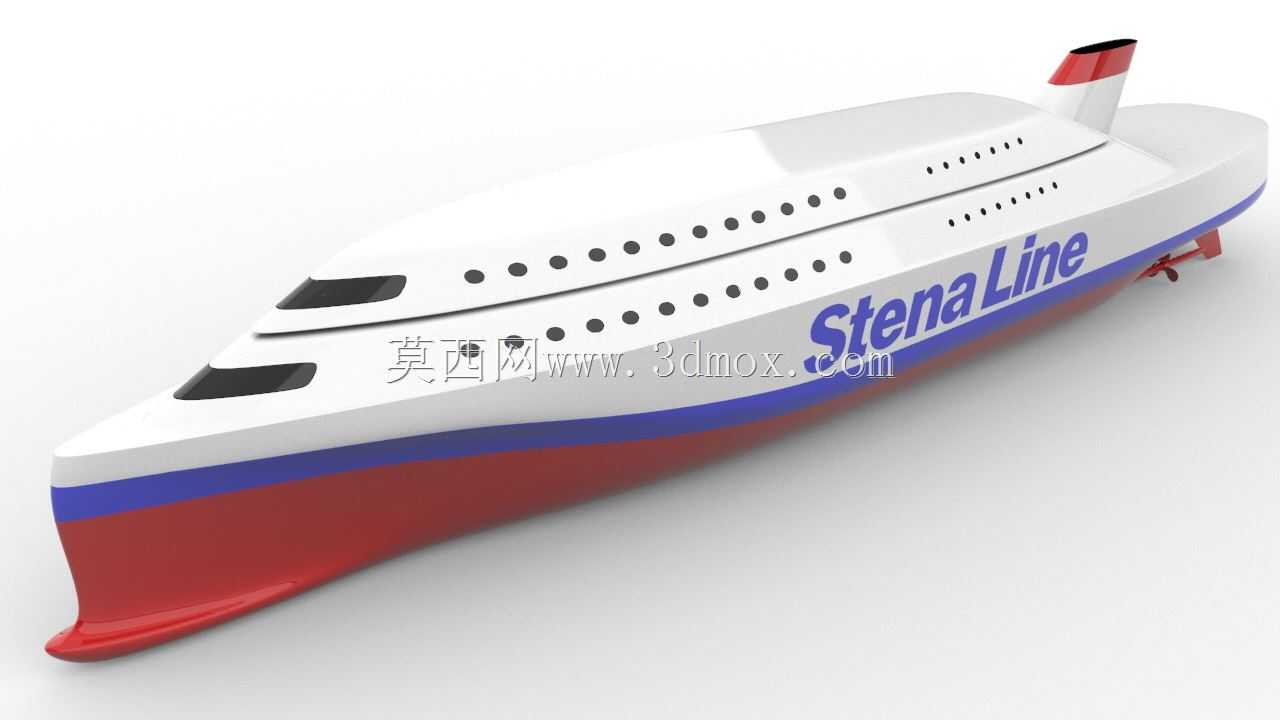

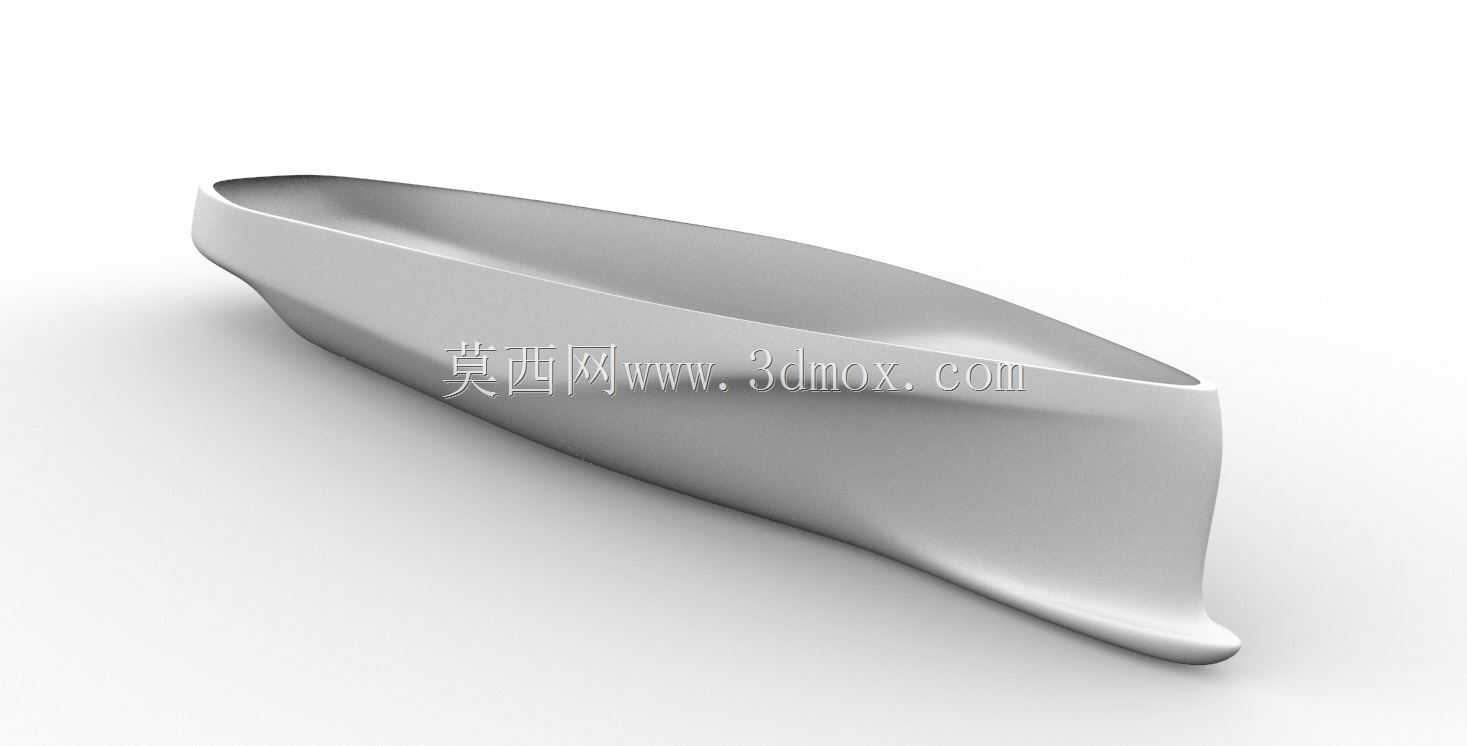

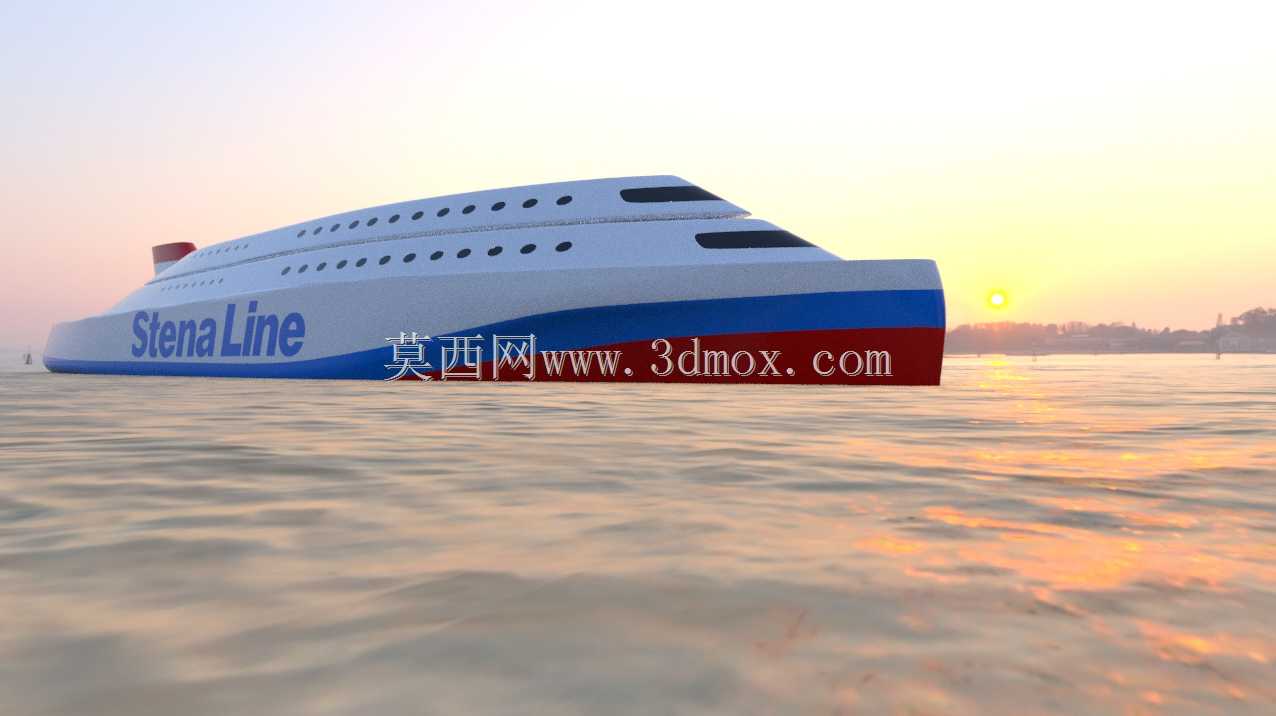

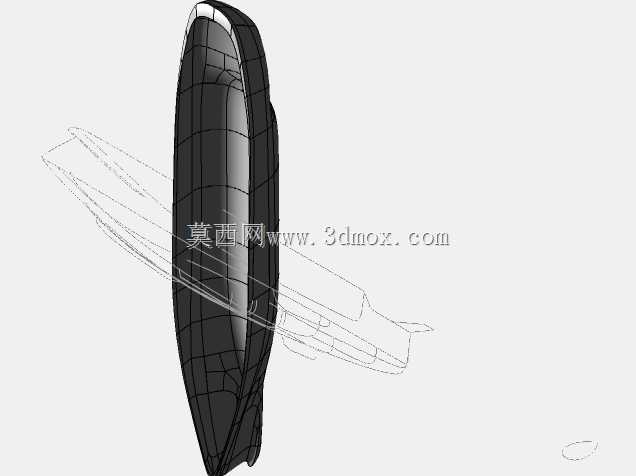

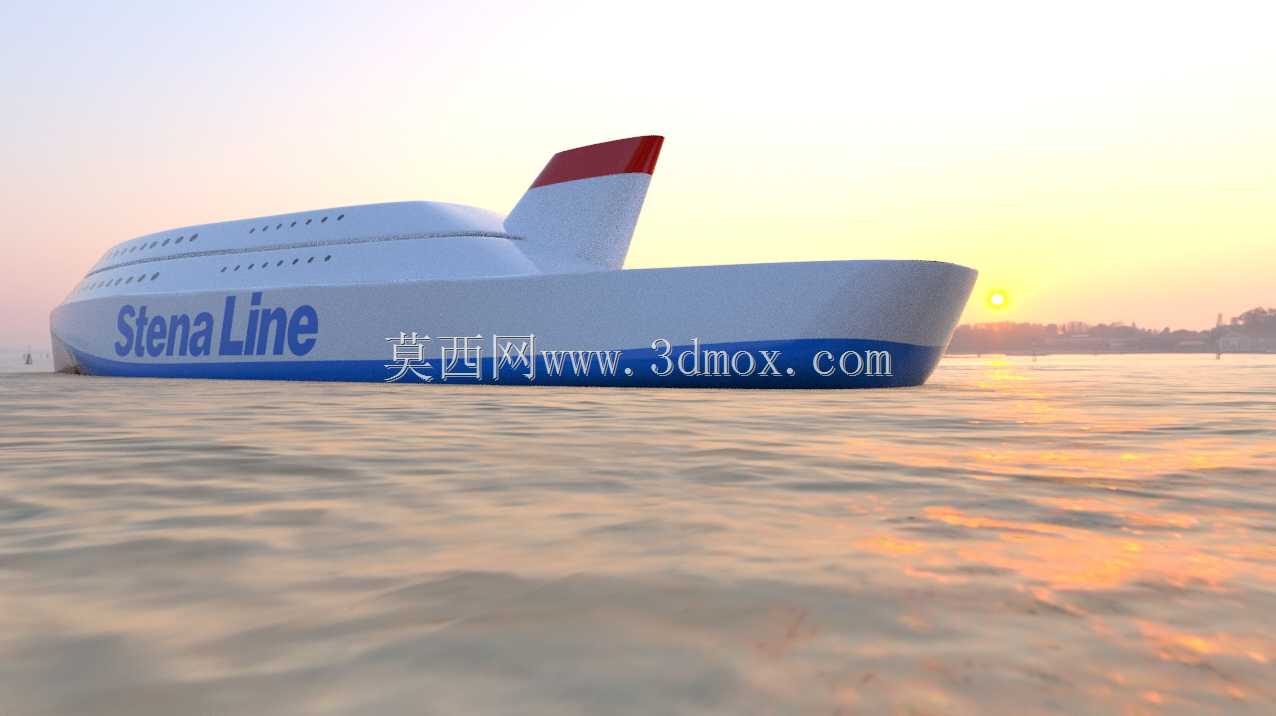

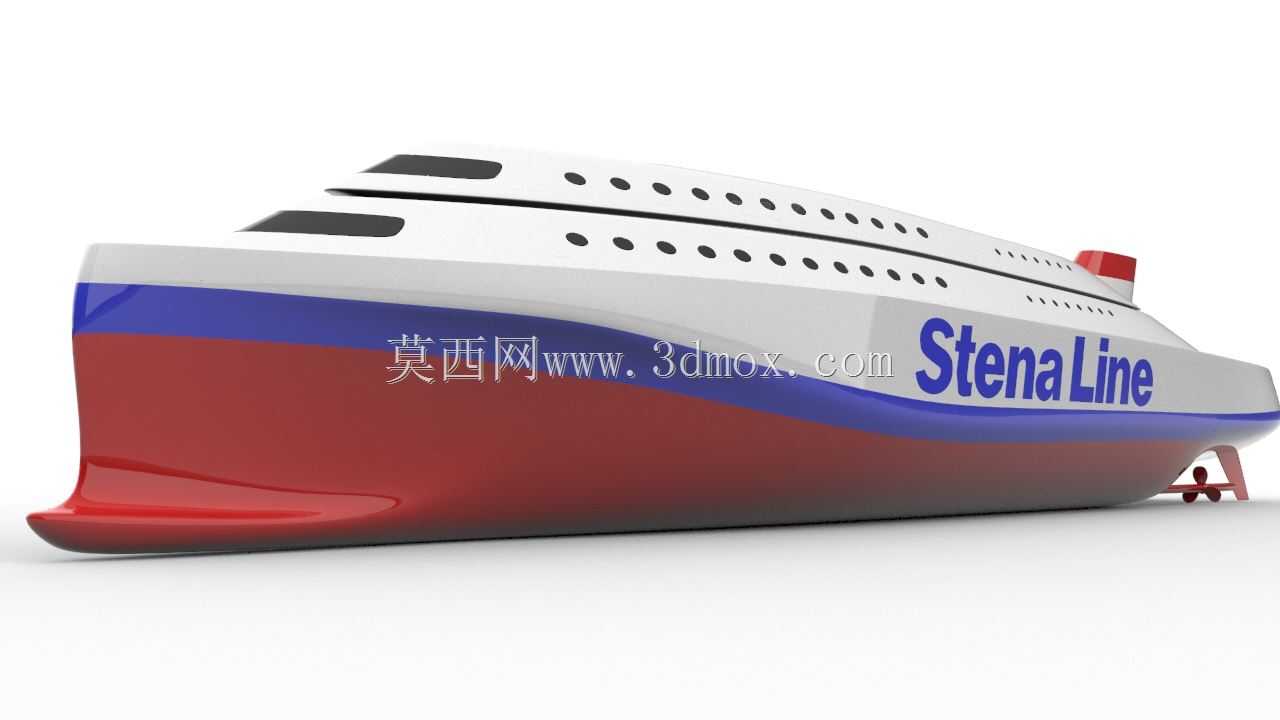

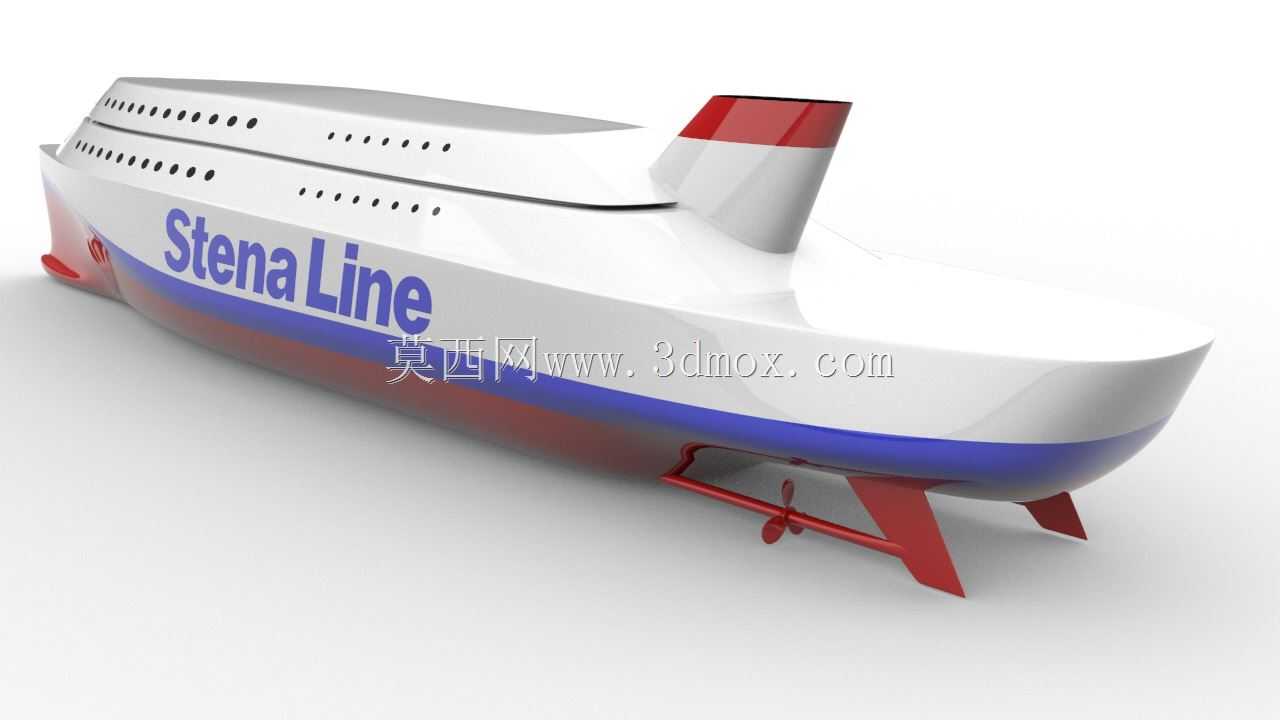

　　这款跨海峡运营的客运渡轮三维模型，还原了Stena Line旗下短途滚装渡轮的典型外观与上层建筑布局，建模过程中优先考虑了船舶水动力外形与载客空间的平衡，先从船体中纵剖面的型线入手搭建基础曲面，依次拉出船首外飘结构、船尾的滚装门接口轮廓，再逐层搭建上层客舱的分层结构。实际运营场景中，这类渡轮主要承担近海、海峡间的短途客运与车载货物转运任务，船体下部的红色区域对应重载水线以下的船壳部分，中部蓝色饰带是品牌视觉识别带，上层白色舱室集中布置乘客座舱、驾驶台、通风管路与烟囱结构，船身侧面的舷窗排布严格按照客舱座位间距设置，兼顾采光需求与船体结构强度。建模时先绘制半宽水线图、横剖线图、纵剖线图三组型线，通过曲面放样生成光顺的船体外板，

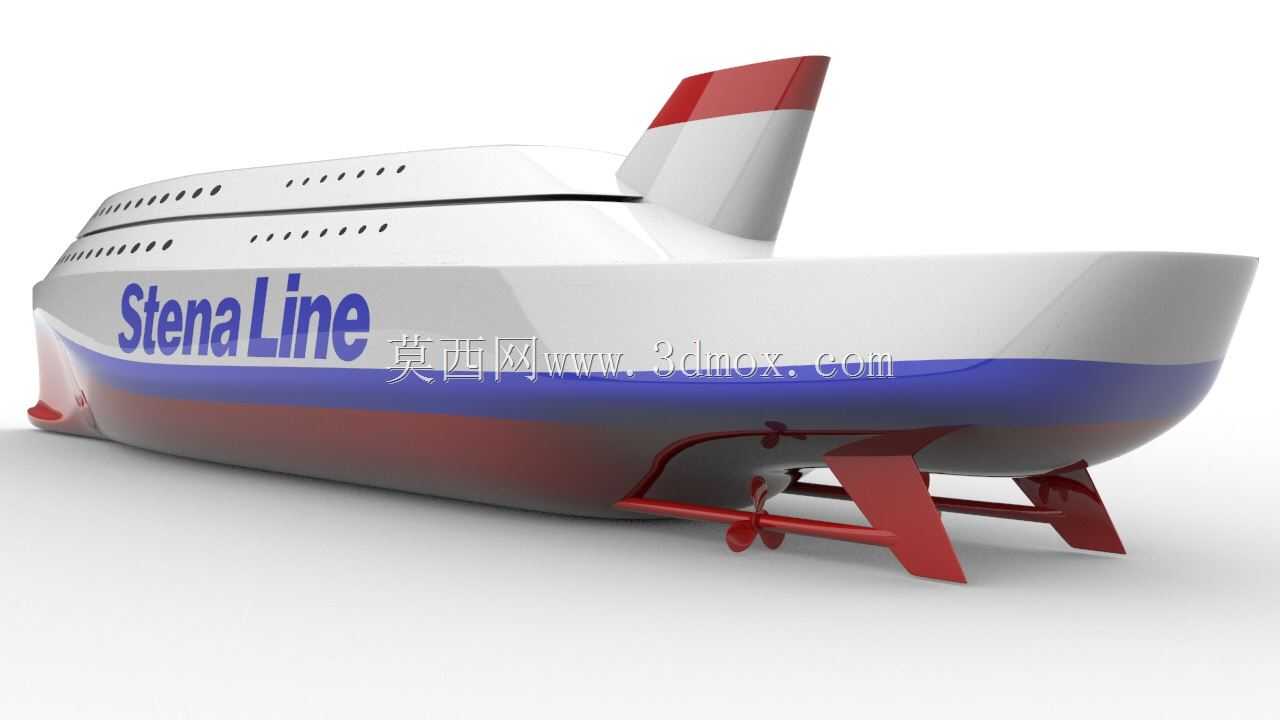

　　再对船首的球鼻艏结构做单独的曲面曲率调整，降低航行时的兴波阻力，上层建筑的建模先搭建每层甲板的基准平面，再拉伸客舱侧壁，切割出舷窗开口后添加窗框细节，烟囱部分做了倾斜式的流线型处理，减少高速航行时的气流紊流对上层甲板的影响。外形尺寸上参考同类型实船的比例设置，船宽与船长的比值控制在1:6.8左右，符合近海渡轮的稳性要求，安装边界层面，模型预留了船尾推进器、船首侧推器的安装接口位置，上层甲板预留了救生艇挂载位、雷达桅杆的安装基准面，细节处还原了船身侧面的登乘门位置、船首的系缆桩布置区域。建模过程中反复调整船底的折角线位置，确保满载与压载状态下的水线面都能对应合理的浮心位置，客舱部分的层高按照实船2.8米的净空要求等比例缩放，

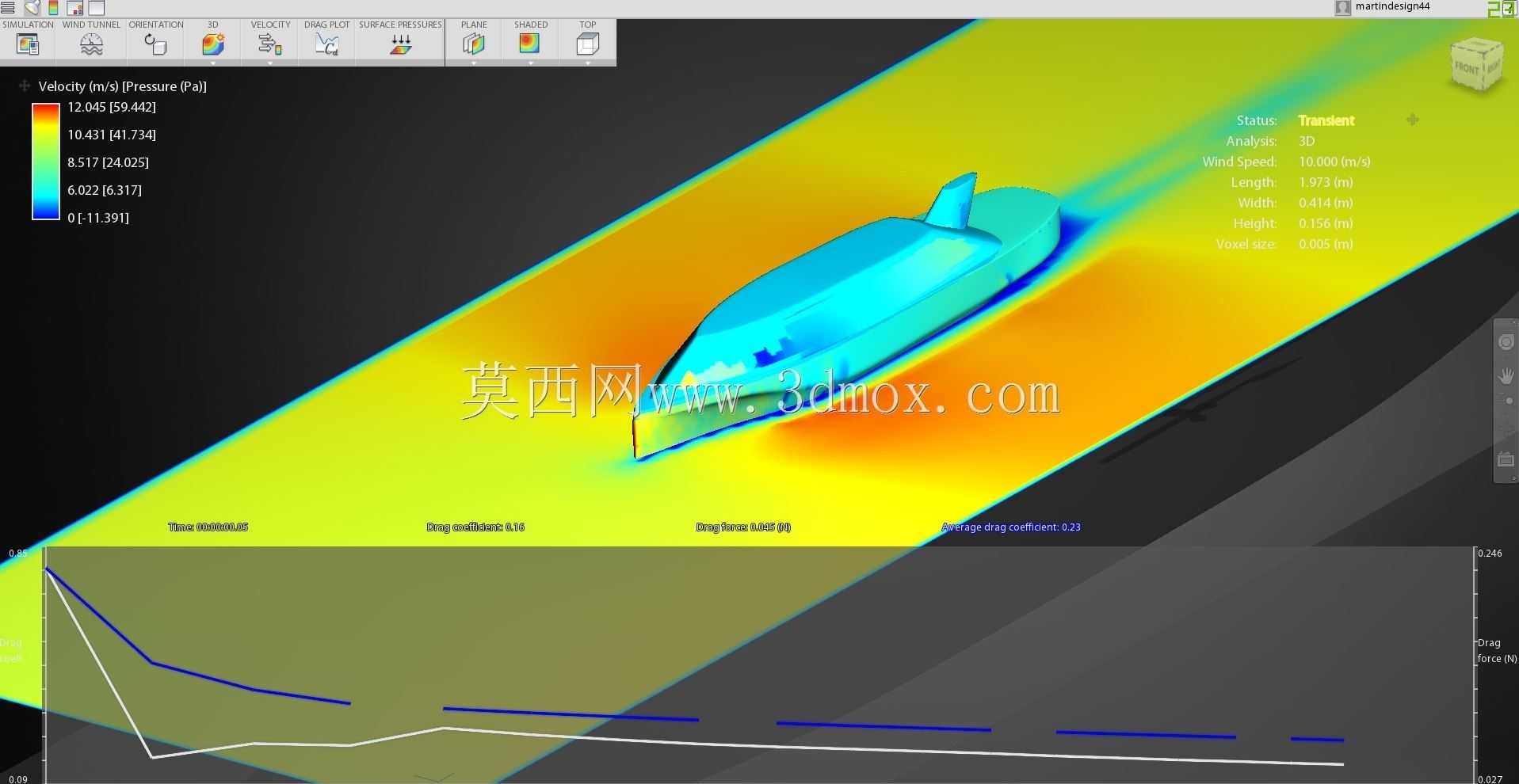

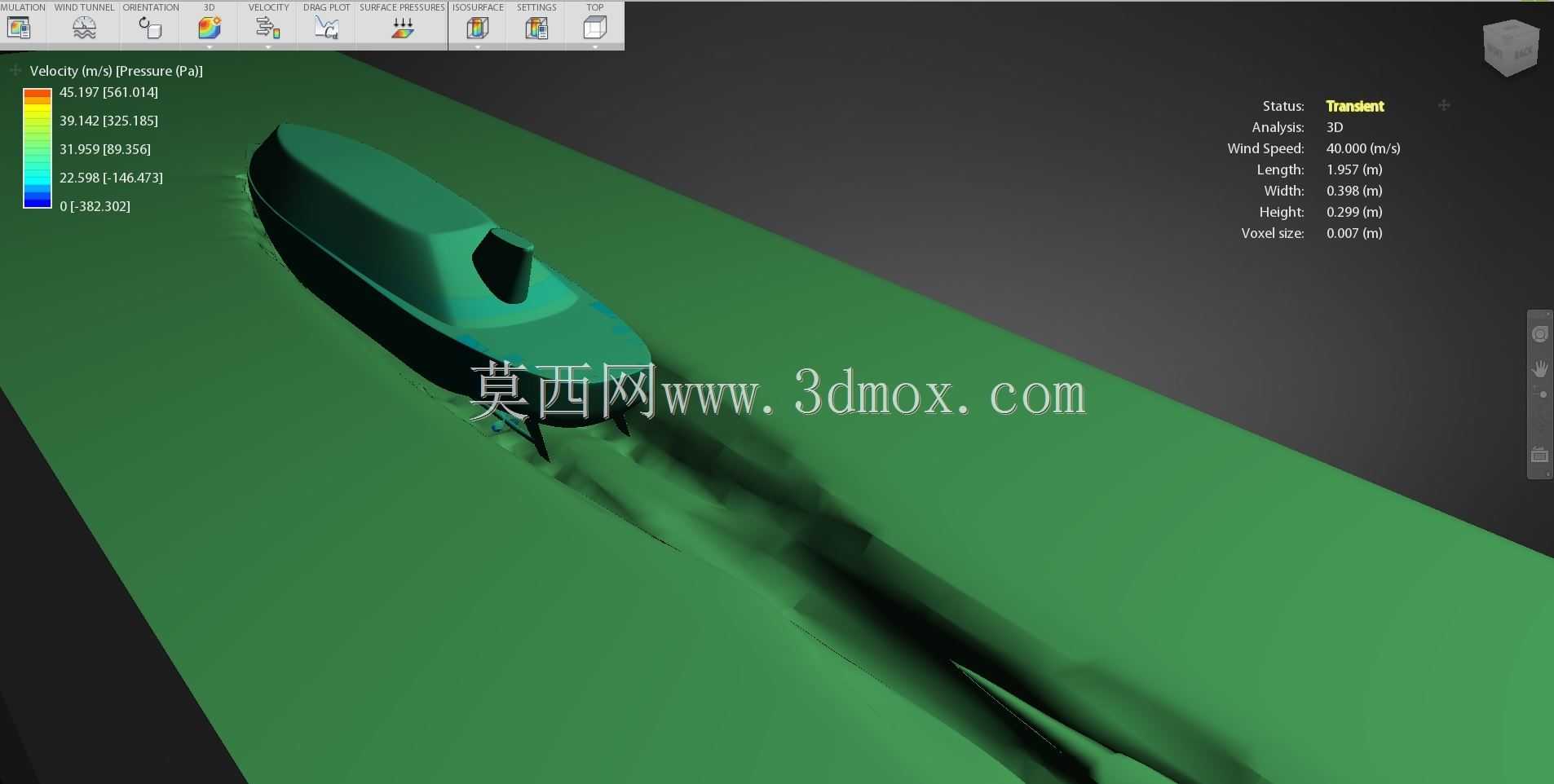

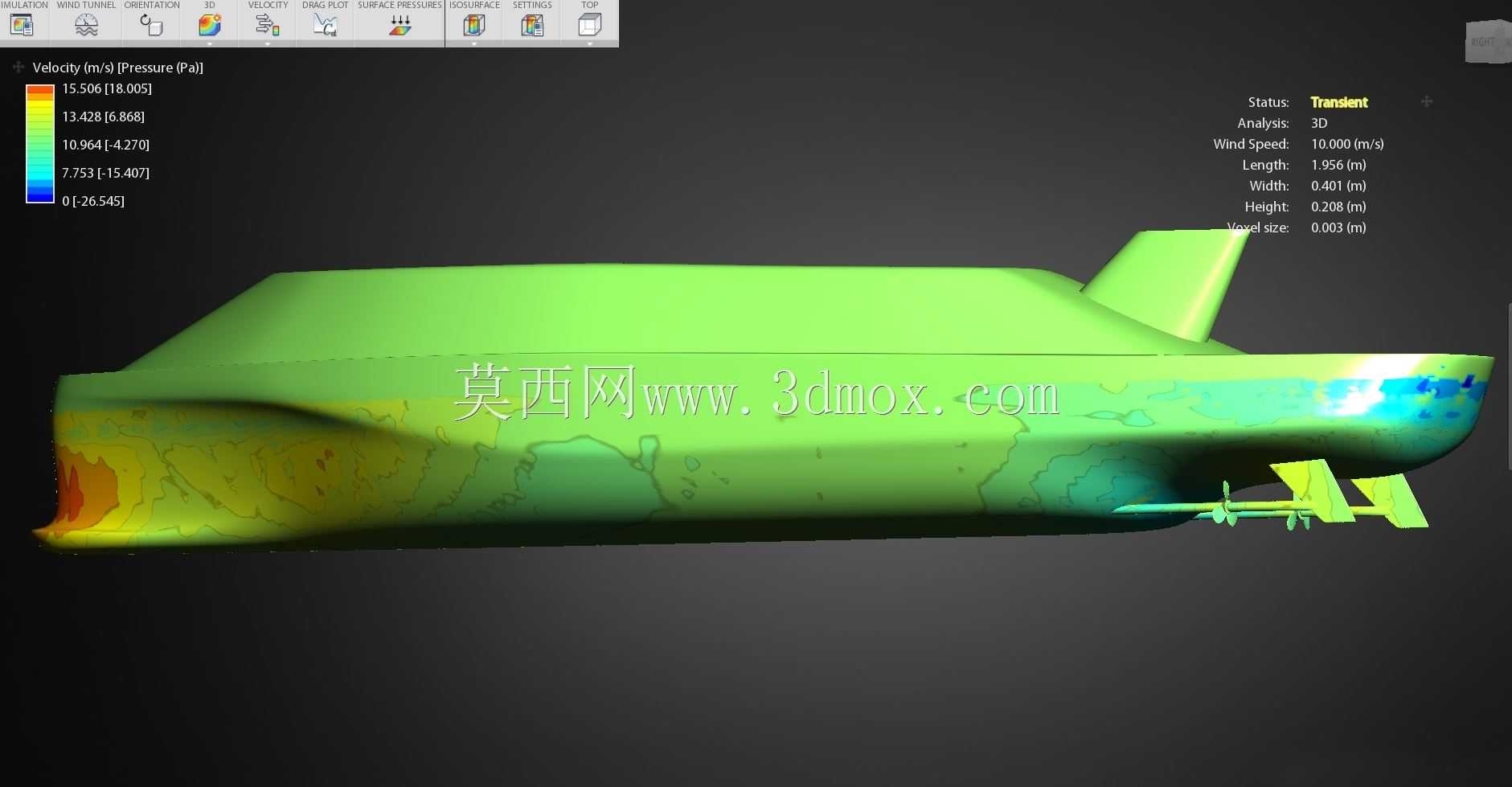

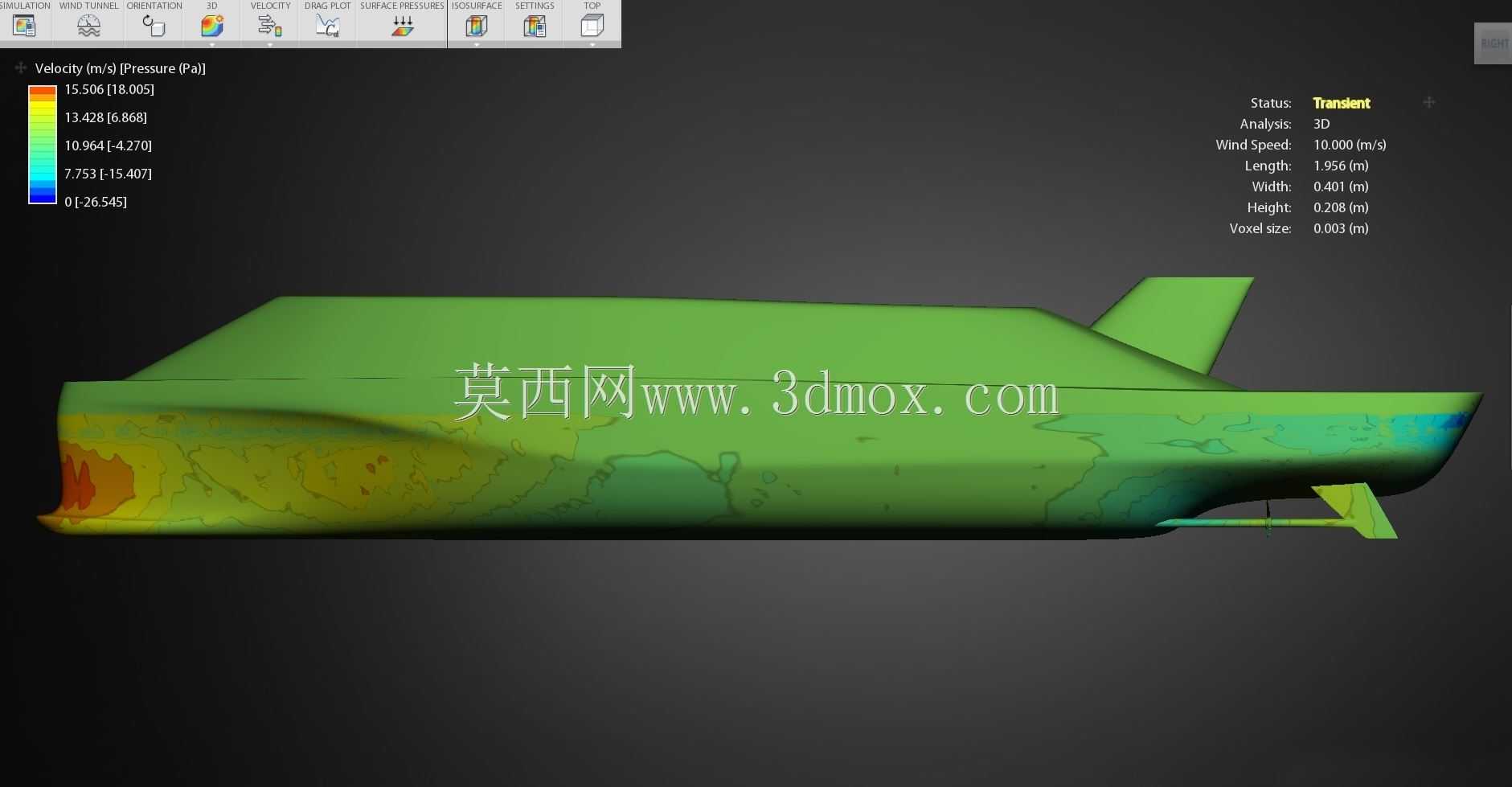

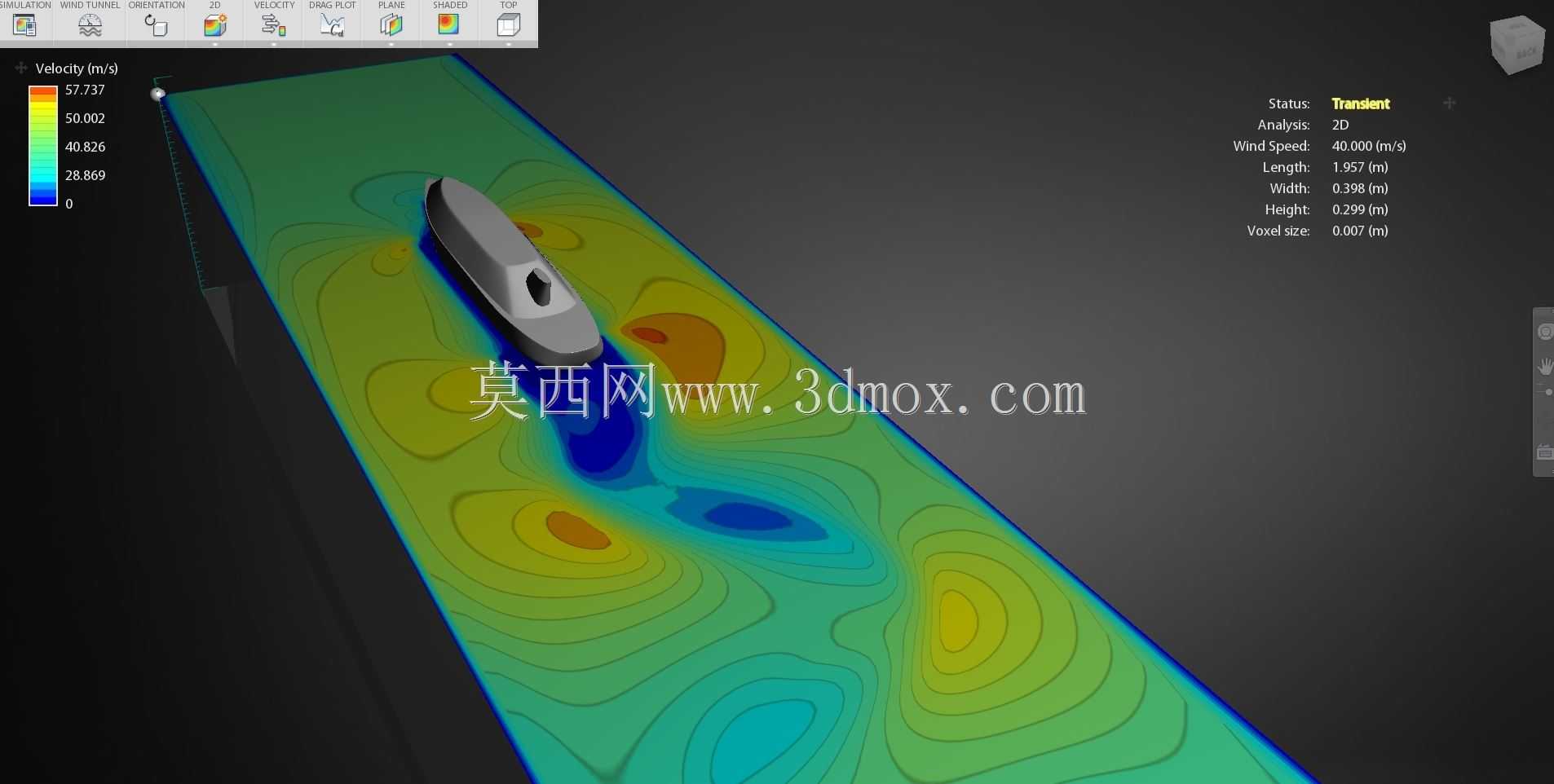

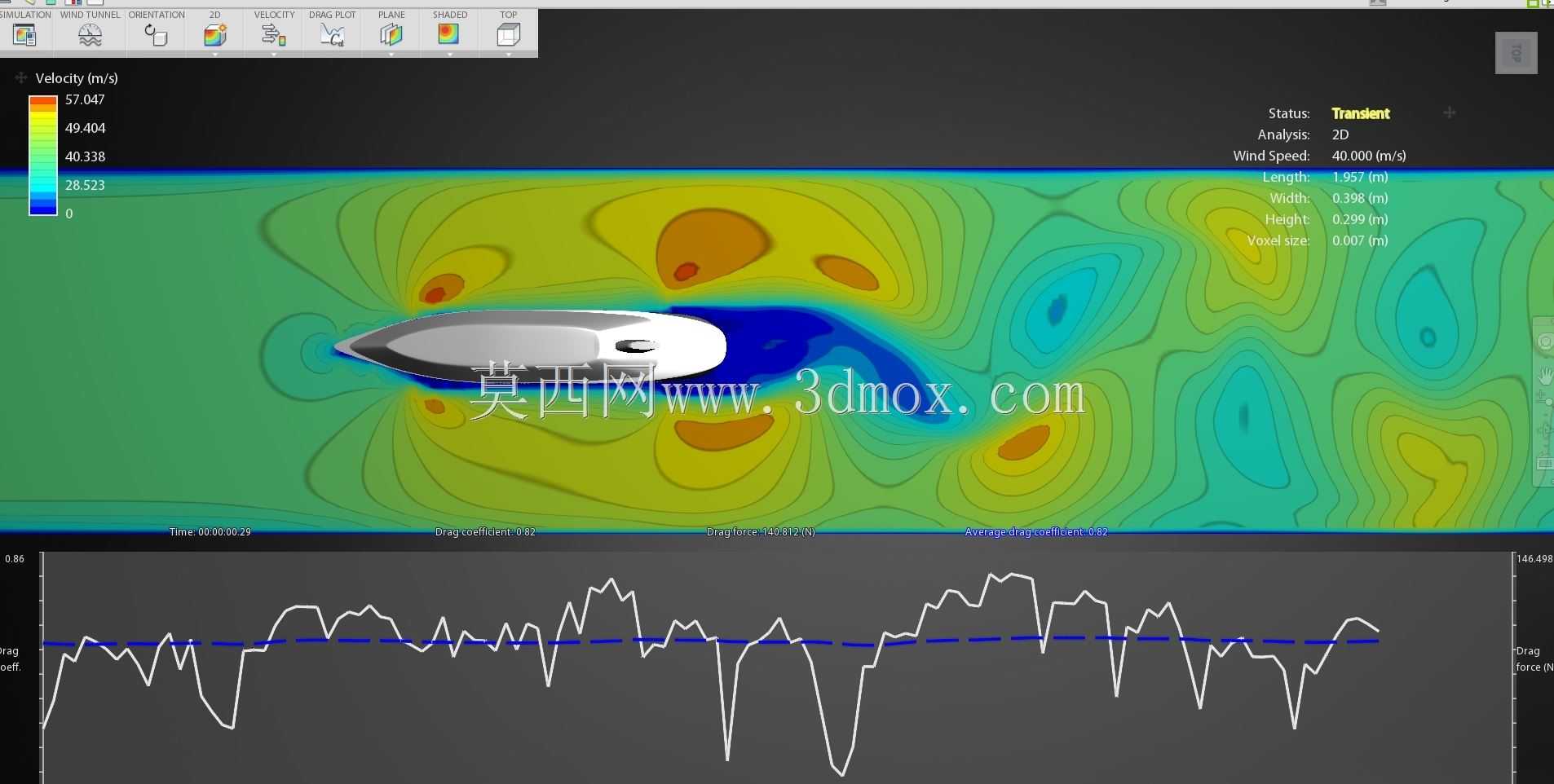

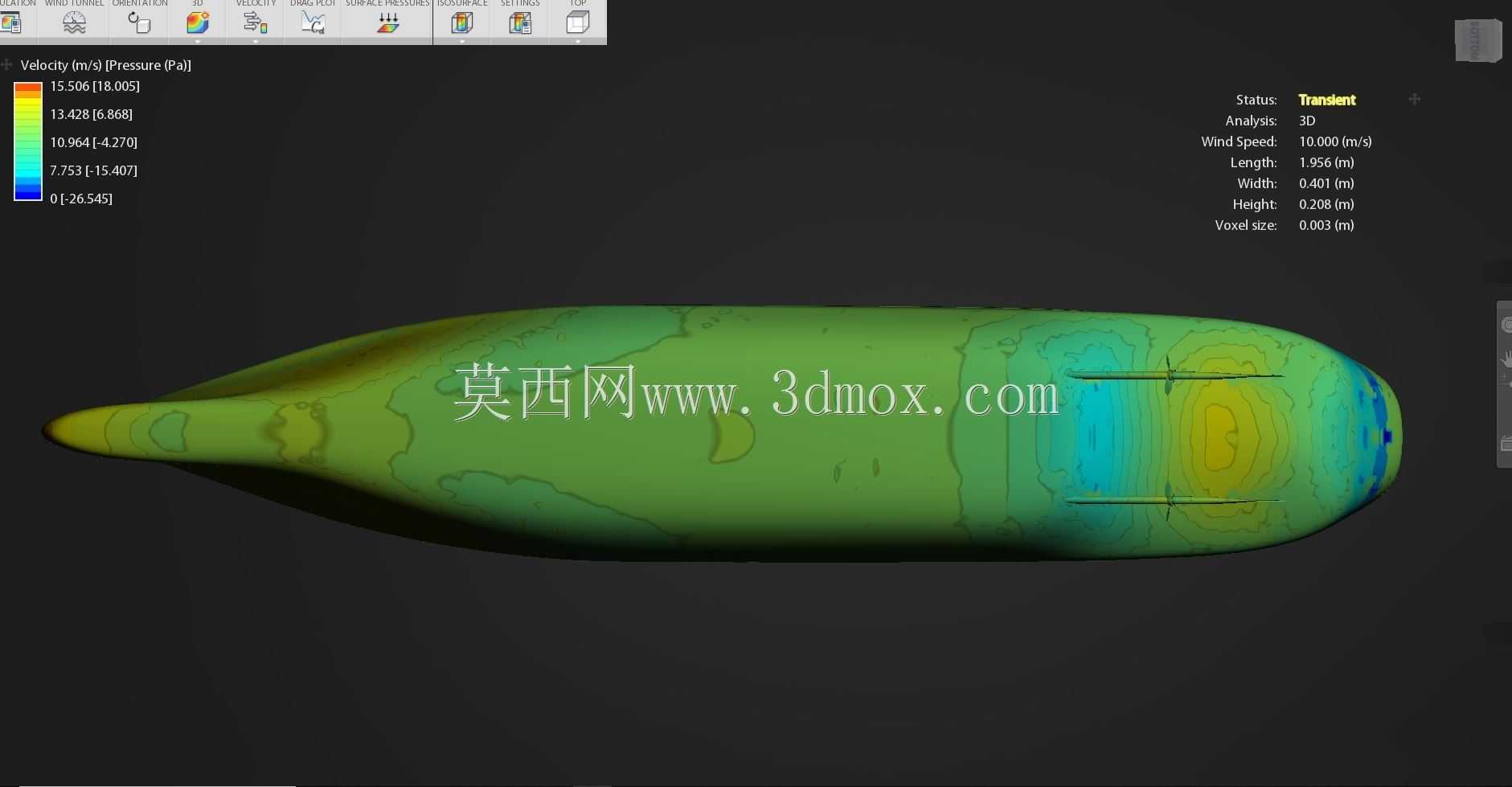

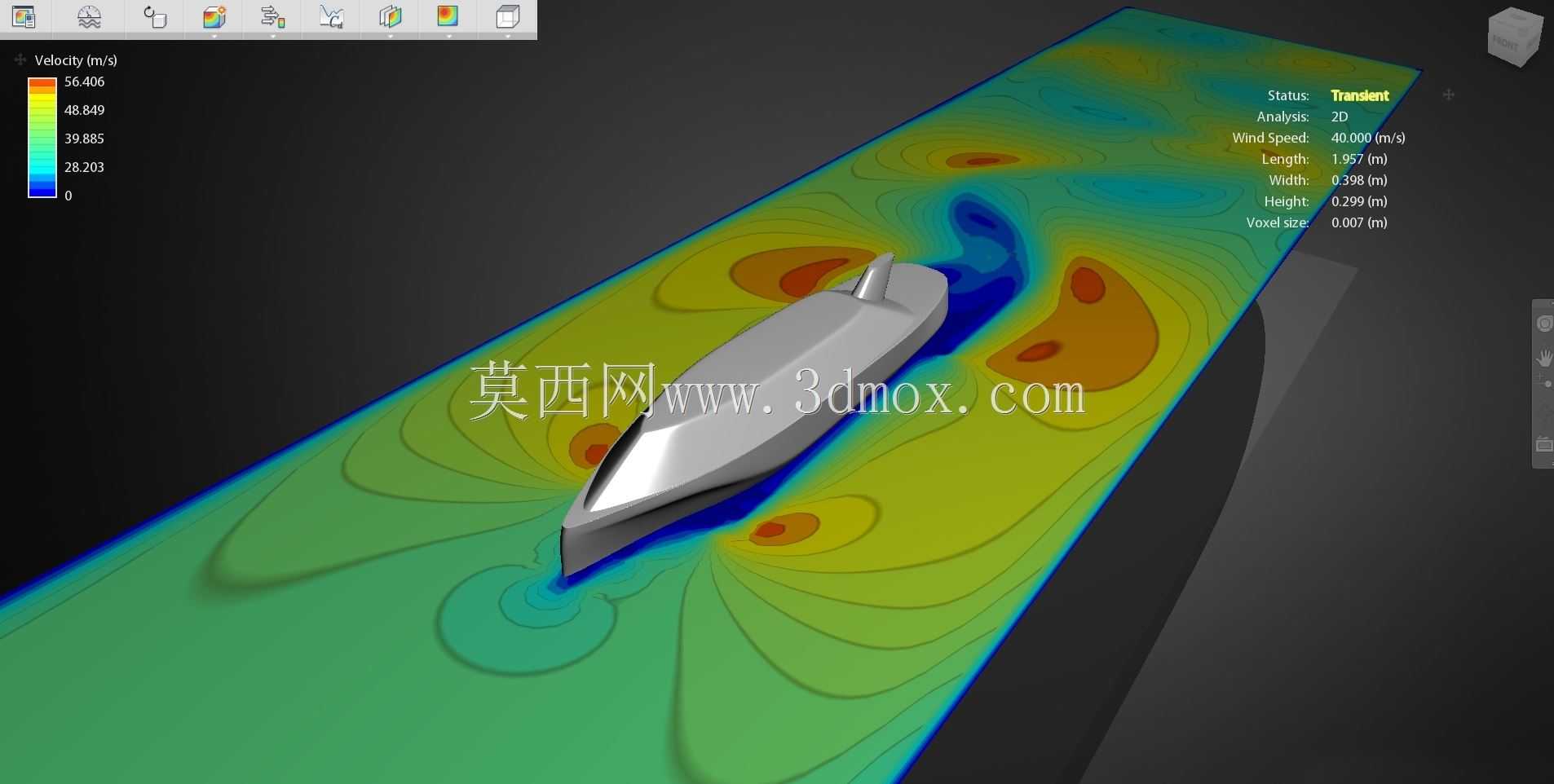

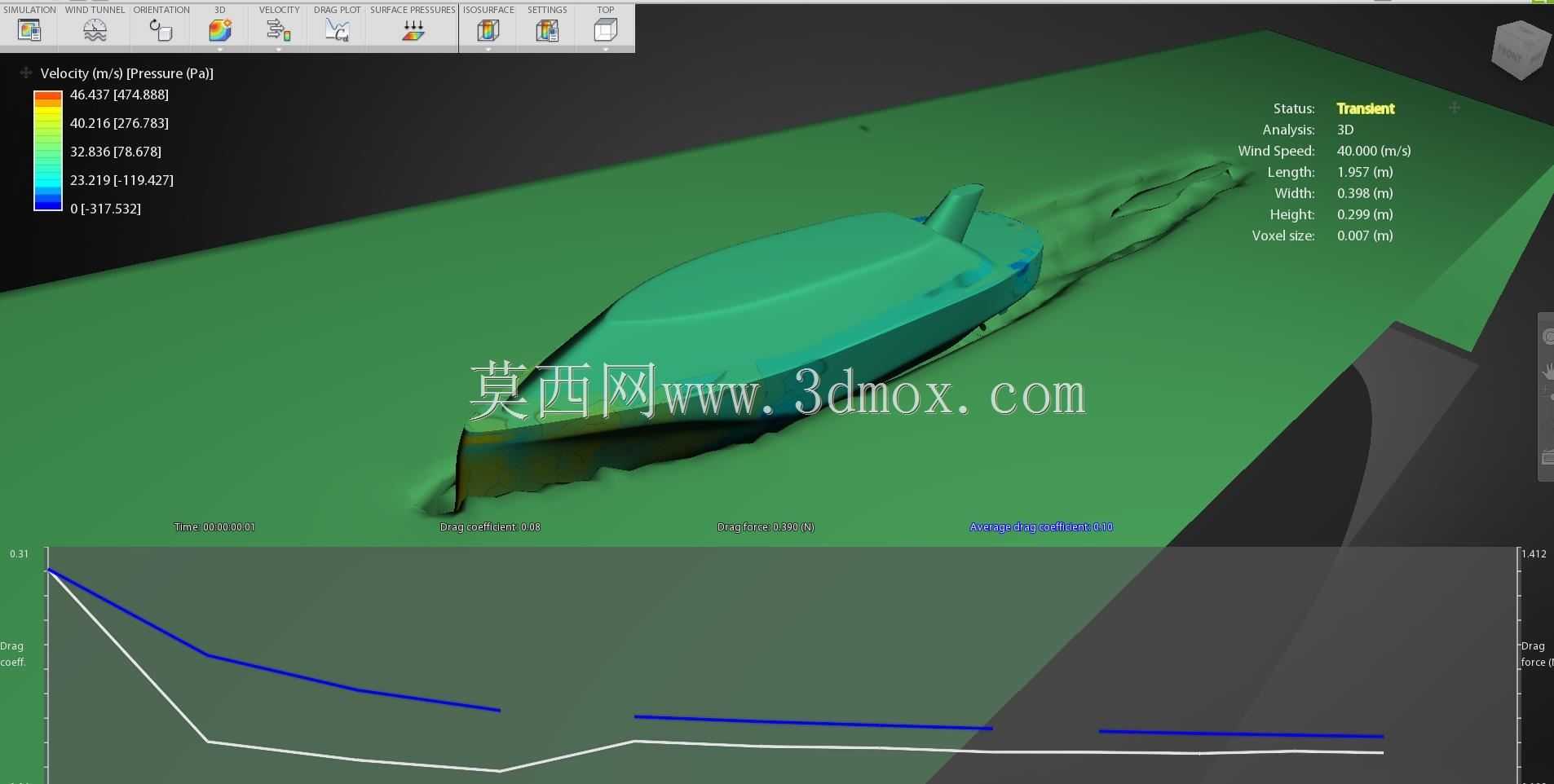

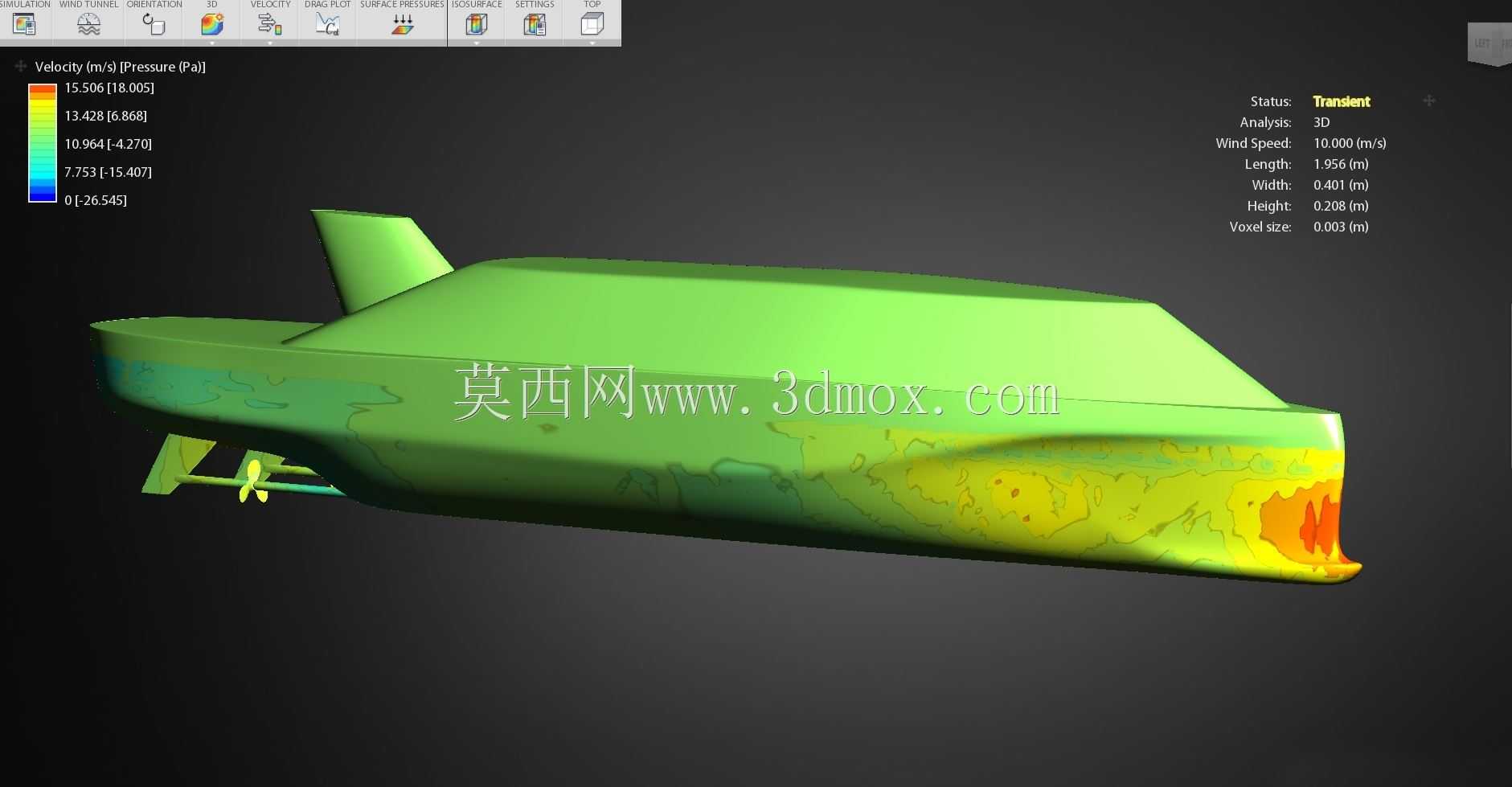

　　舷窗的大小与间距匹配客舱内部的座椅排距，船身的品牌标识位置做了曲面贴合处理，避免标识在曲面上出现拉伸变形。这类模型可用于船舶外观方案评审、航运企业的品牌视觉展示、船舶专业教学中的型线认知教具，建模时对船体曲面的光顺度做了多次曲率检查，消除曲面间的收敛褶皱，确保后续如果要做水动力仿真分析时，模型可以直接导入仿真软件做网格划分，不需要额外修复几何破面。
