高速客运渡轮外观曲面造型设计

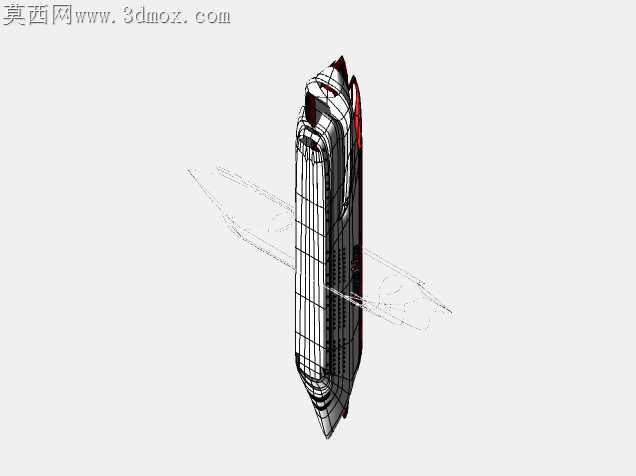

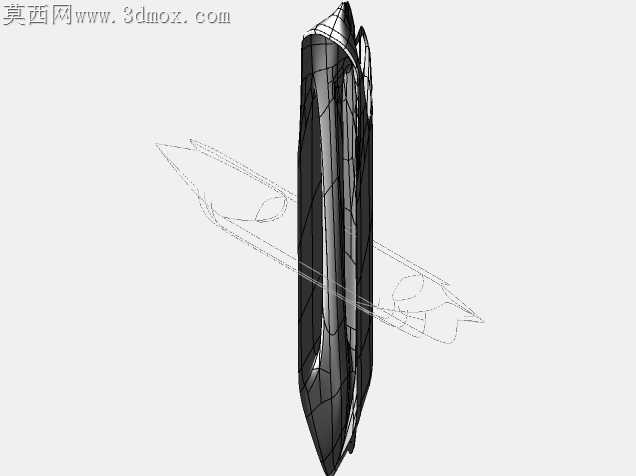

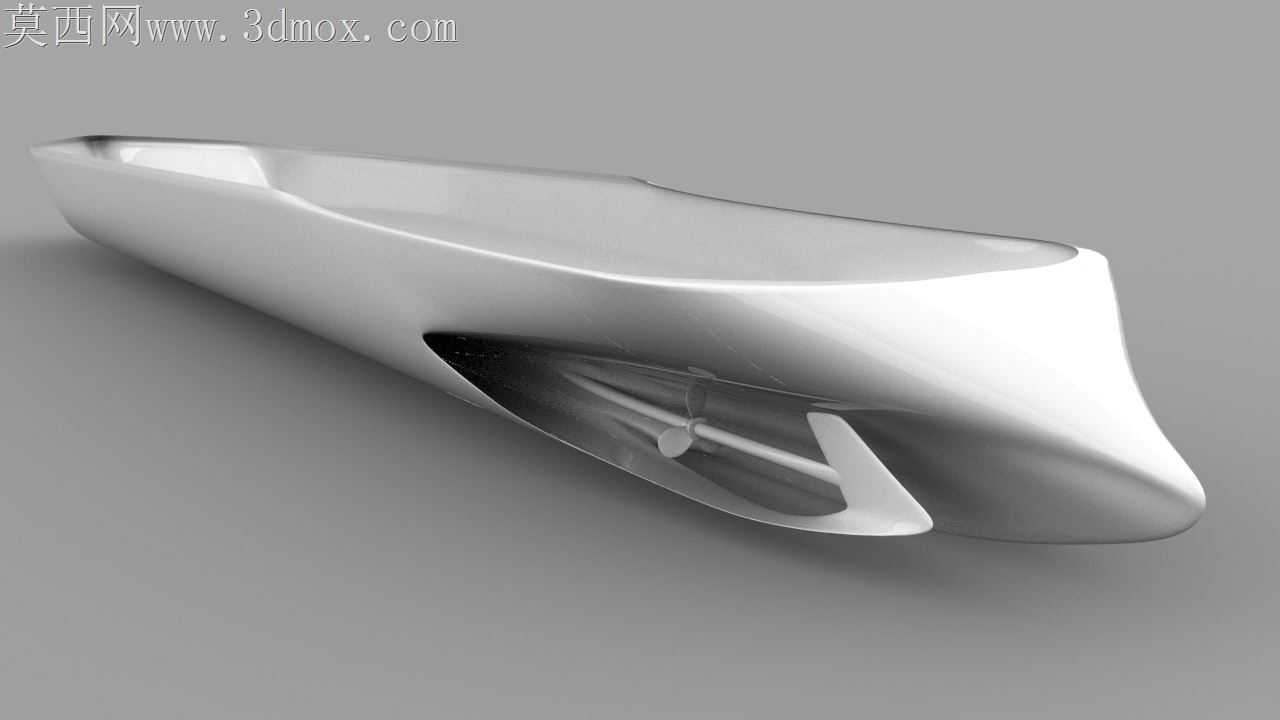

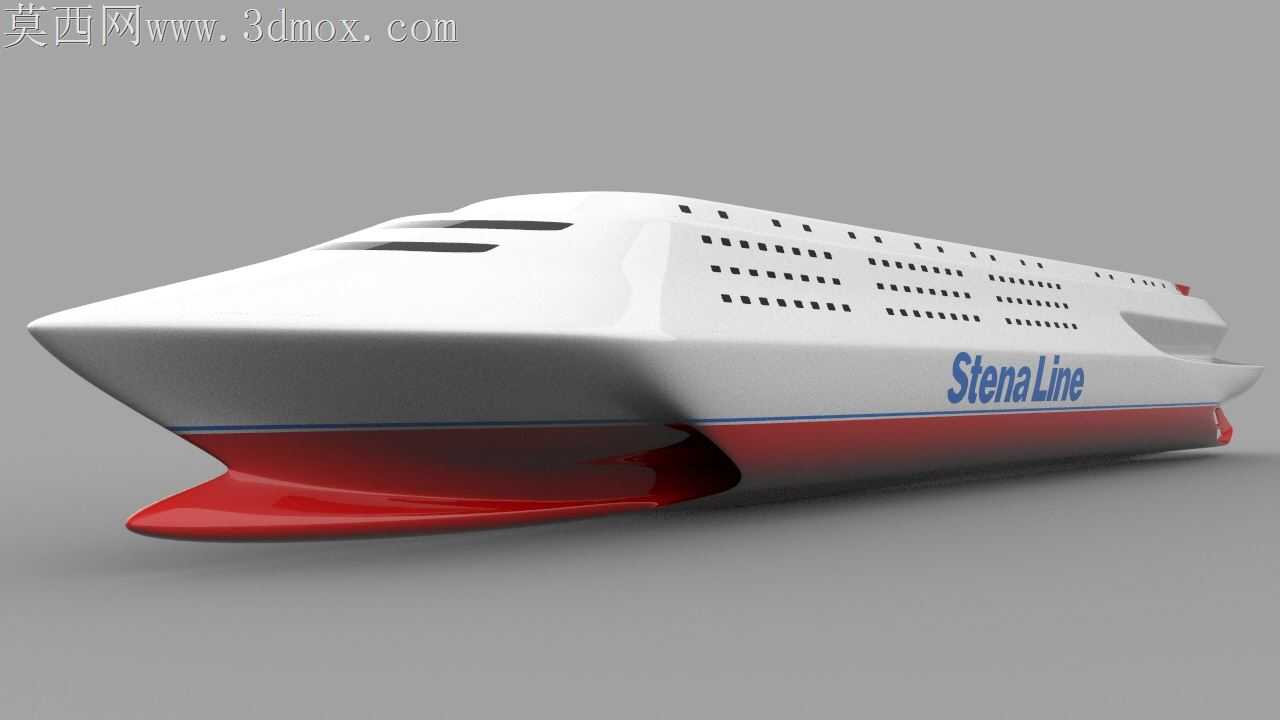

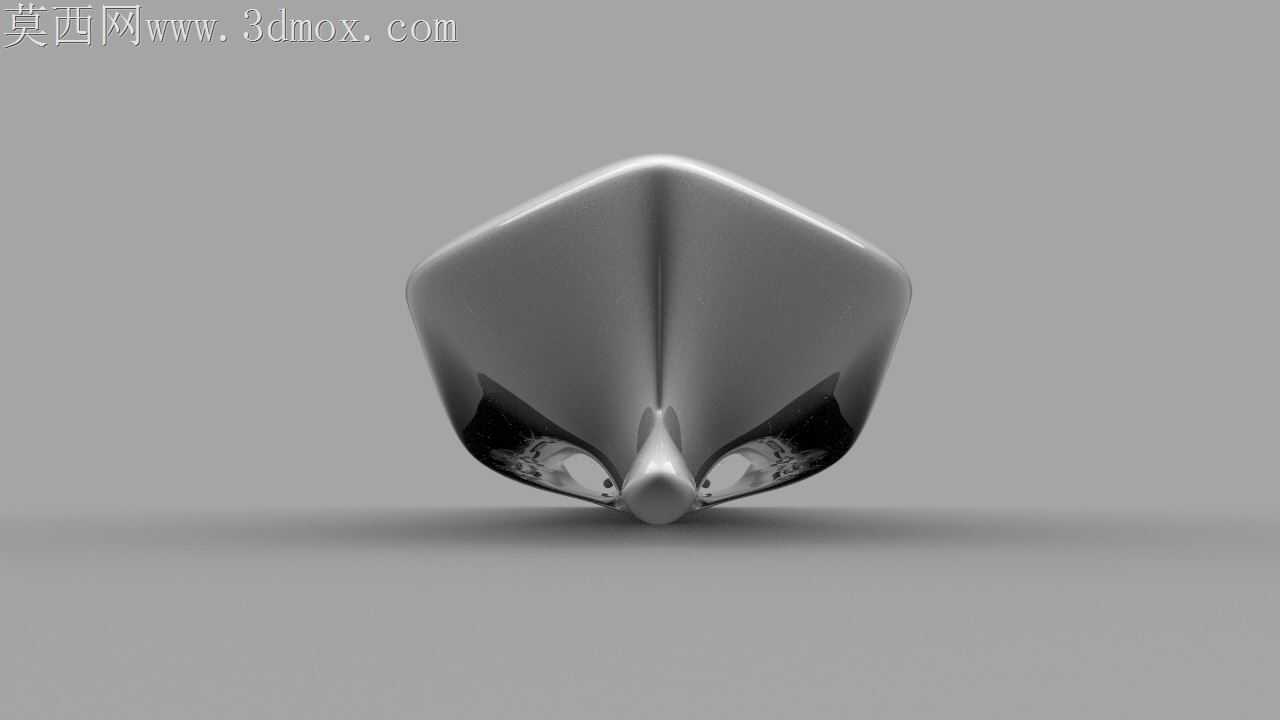

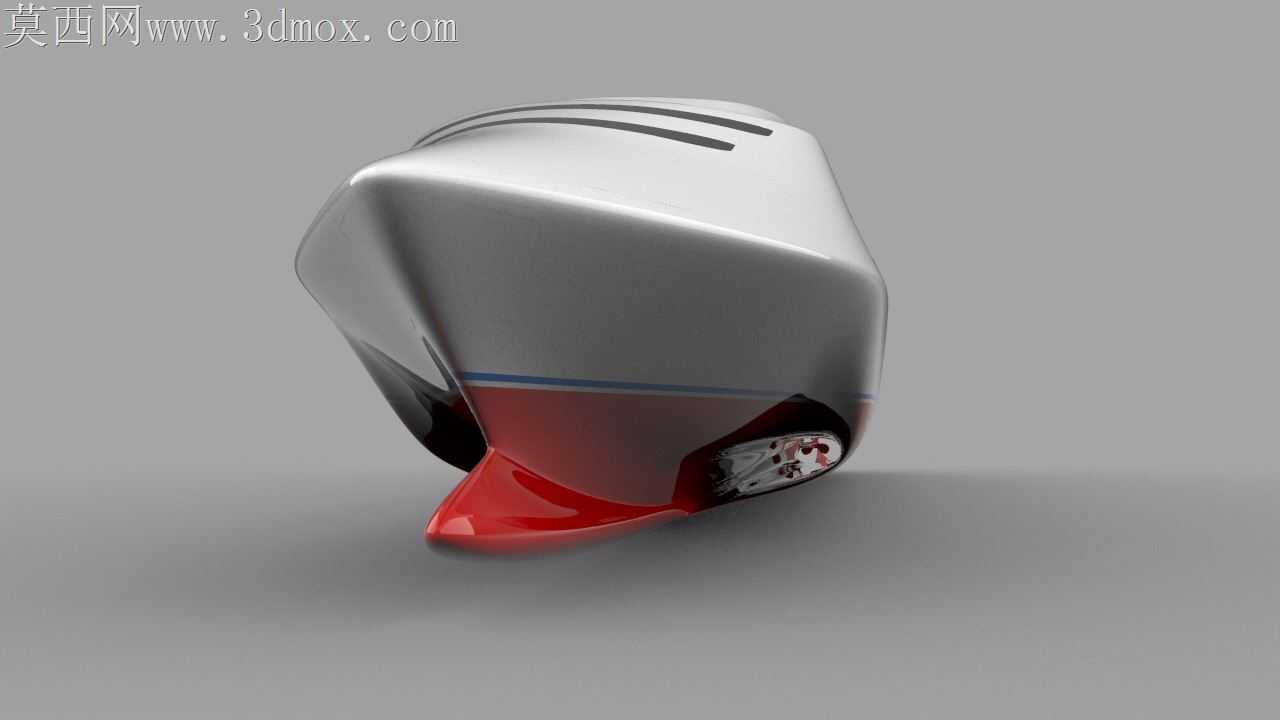

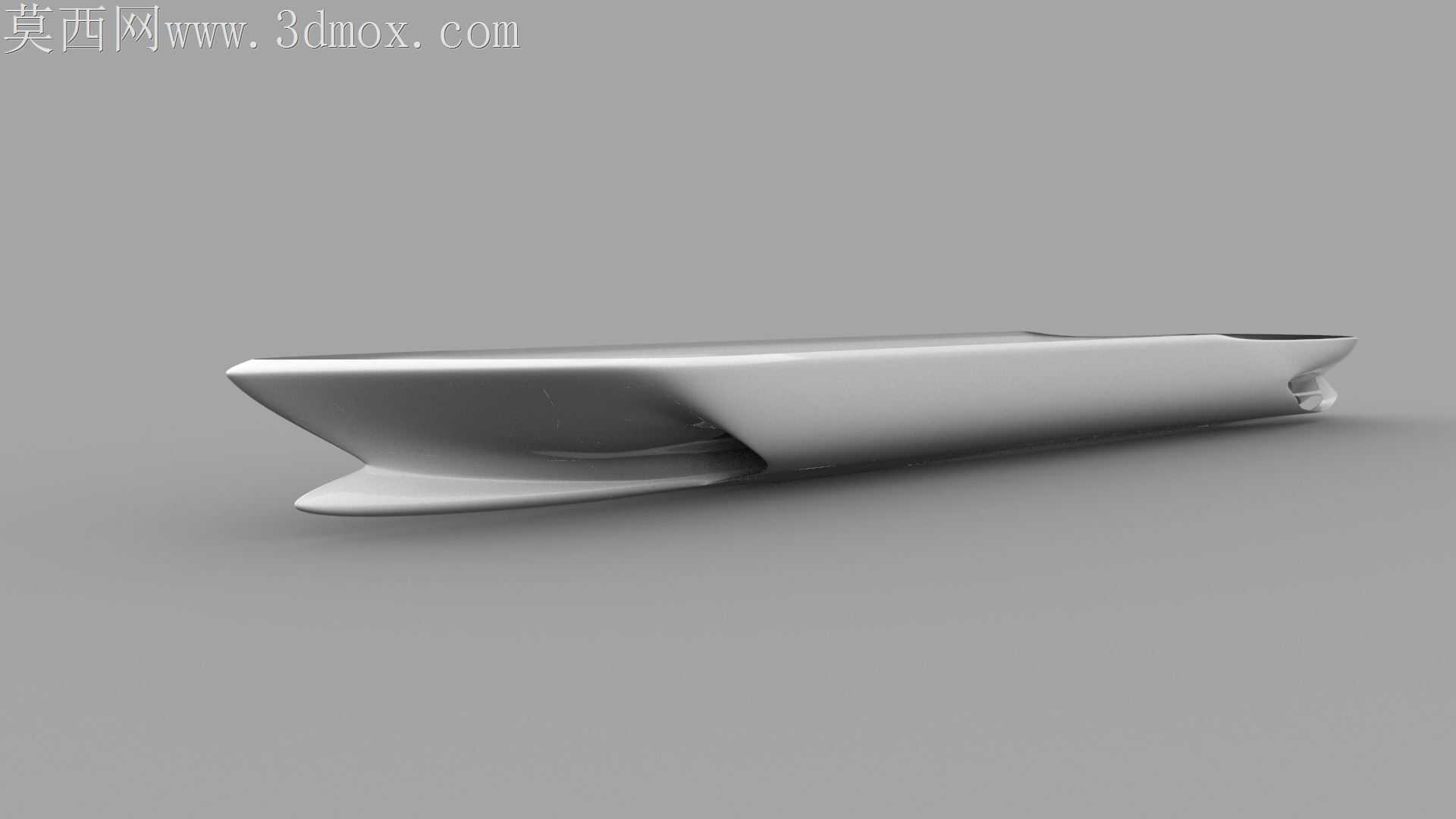

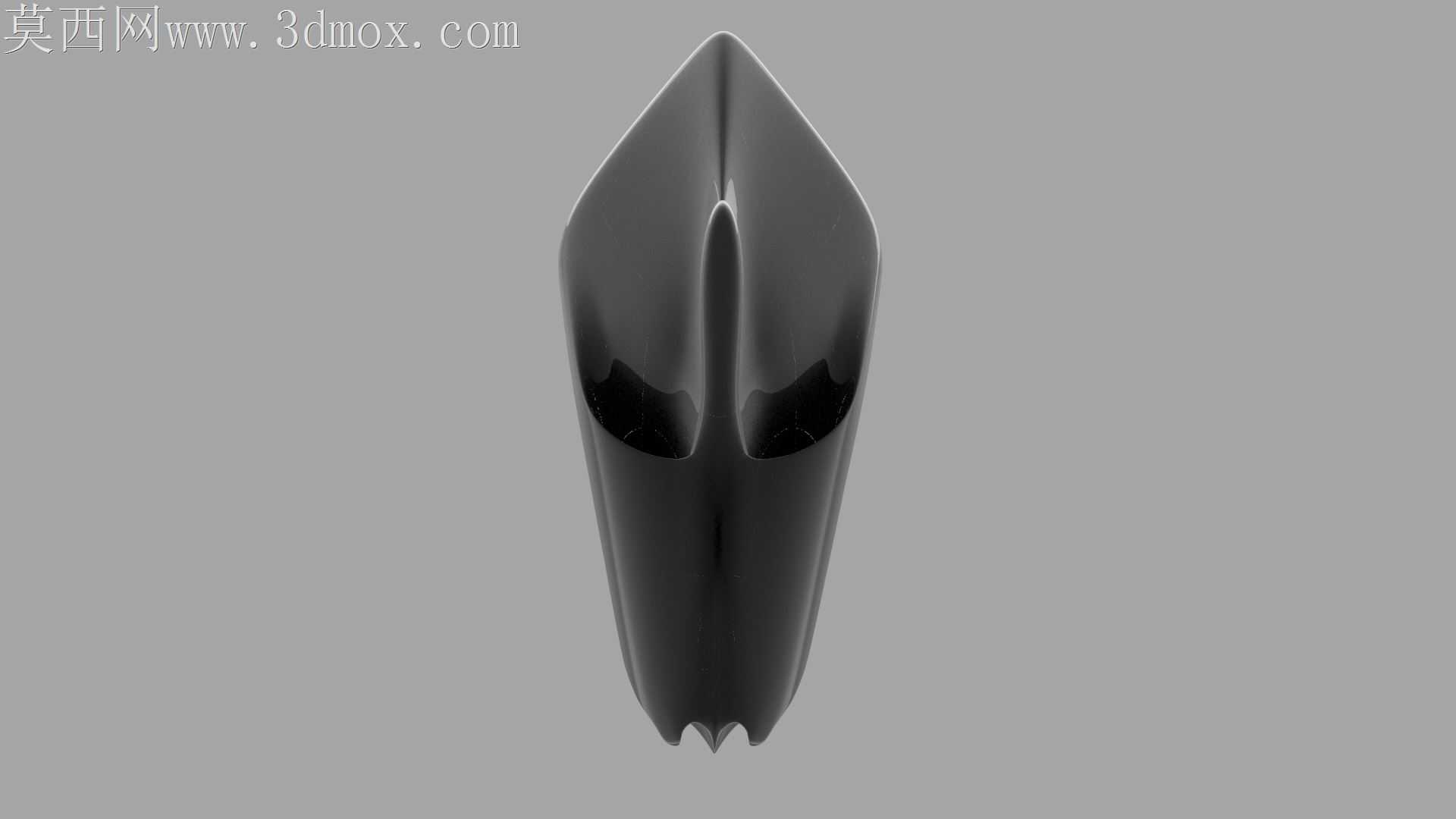

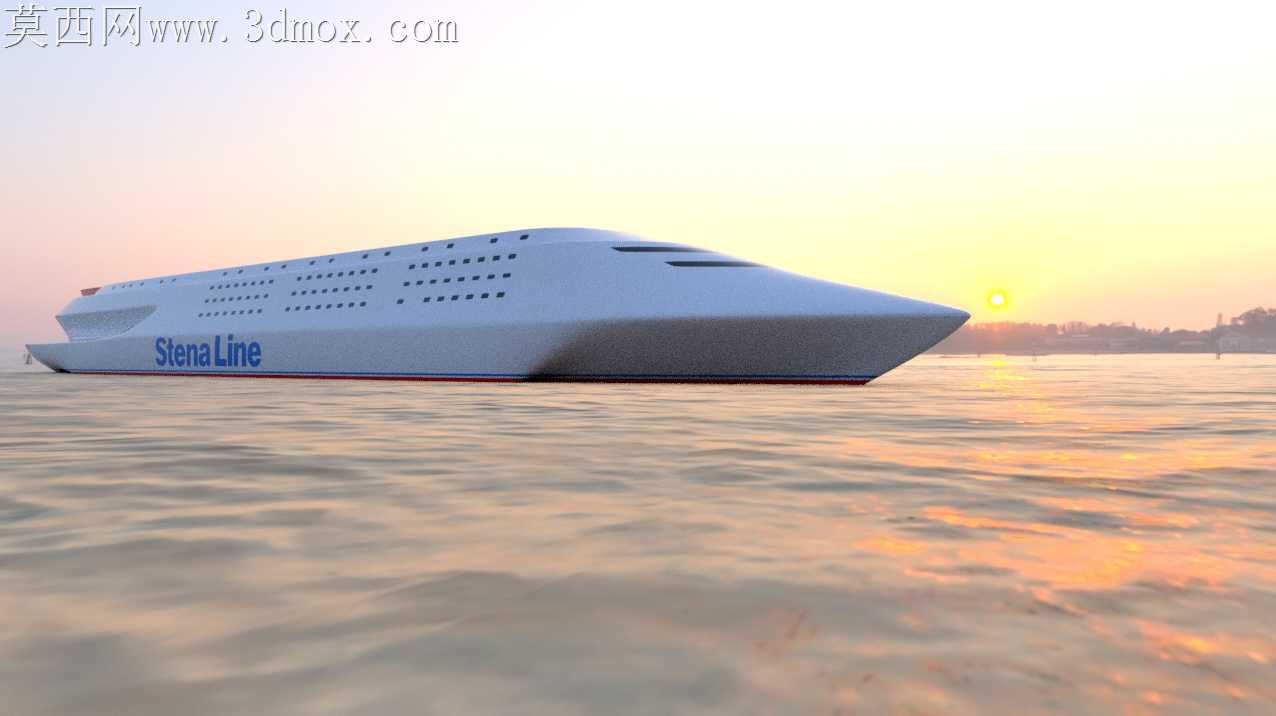

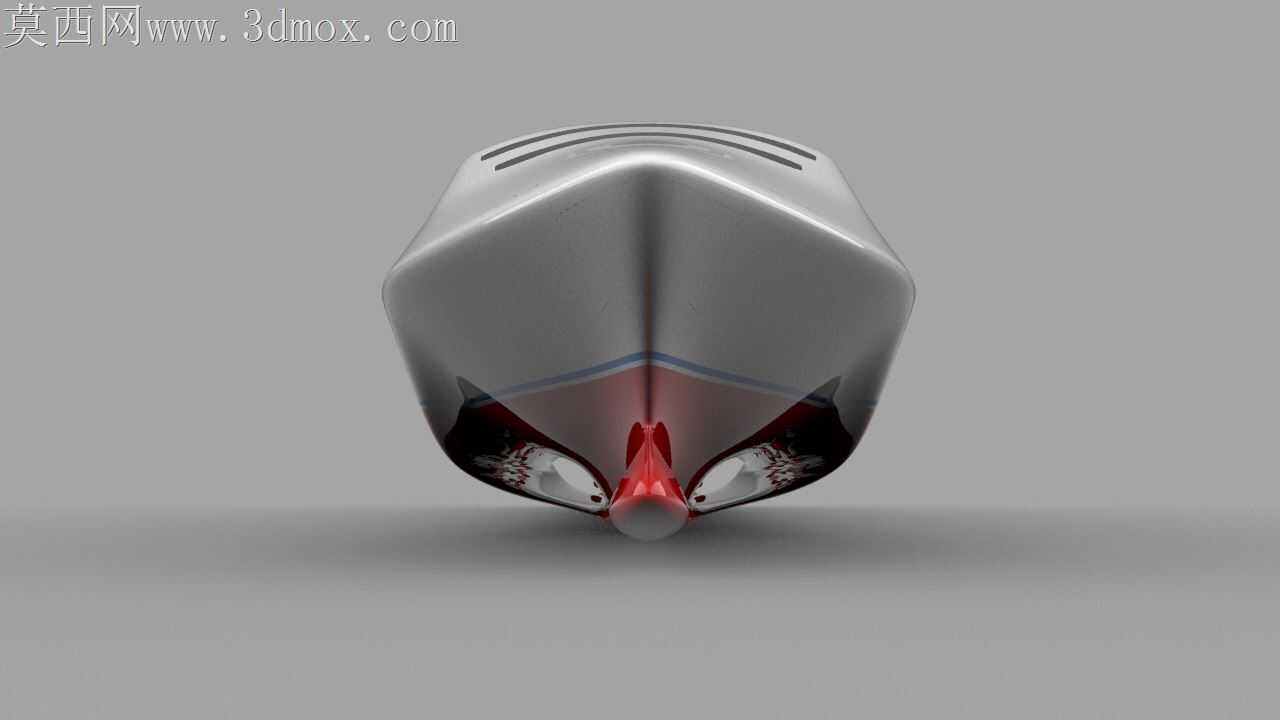

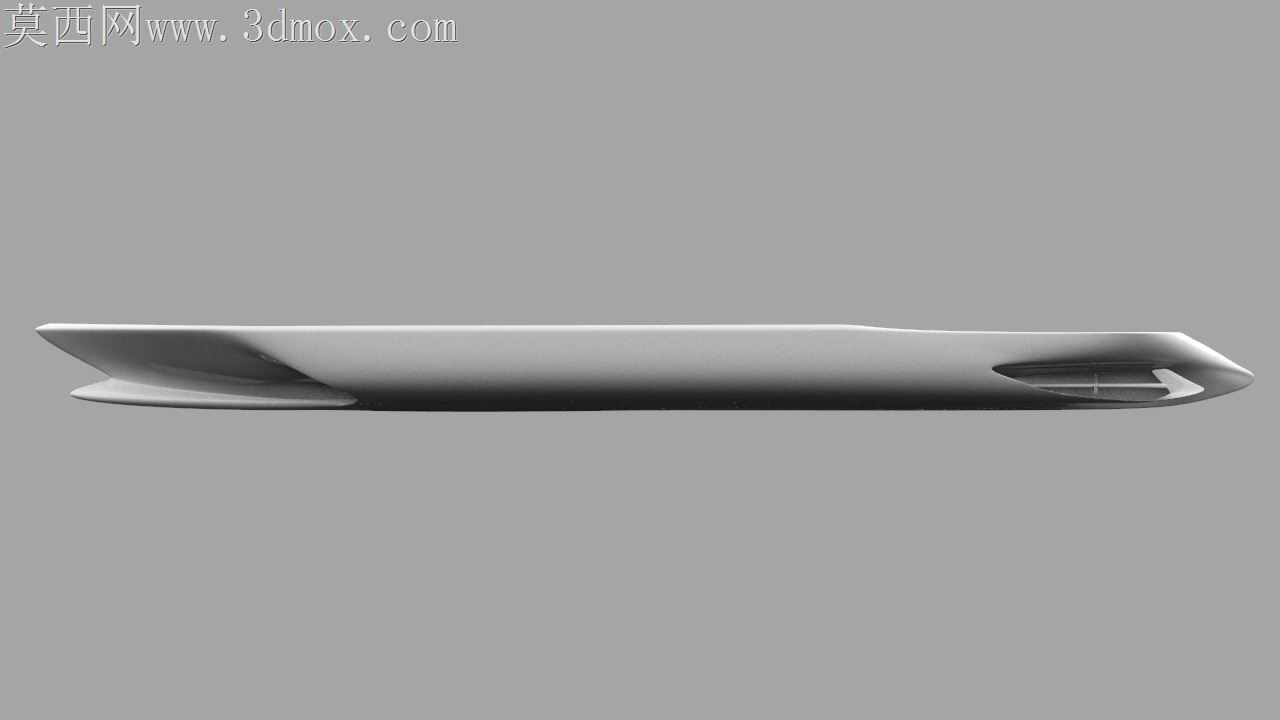

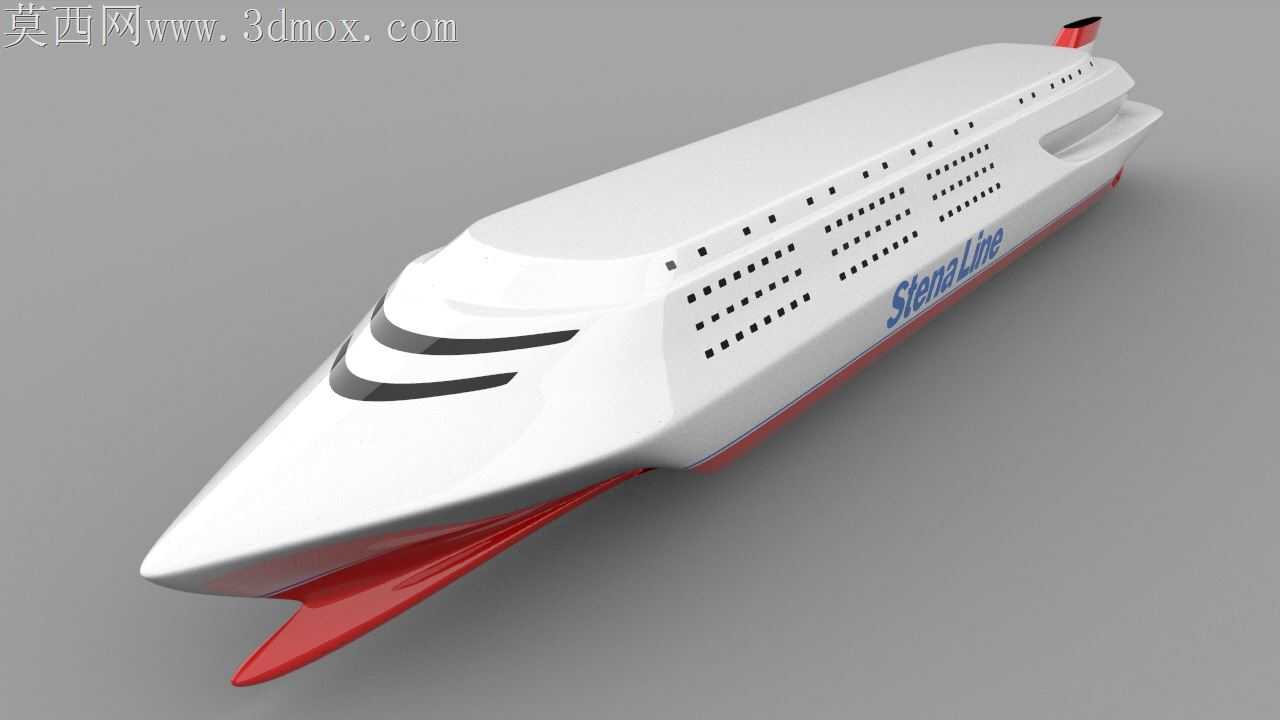

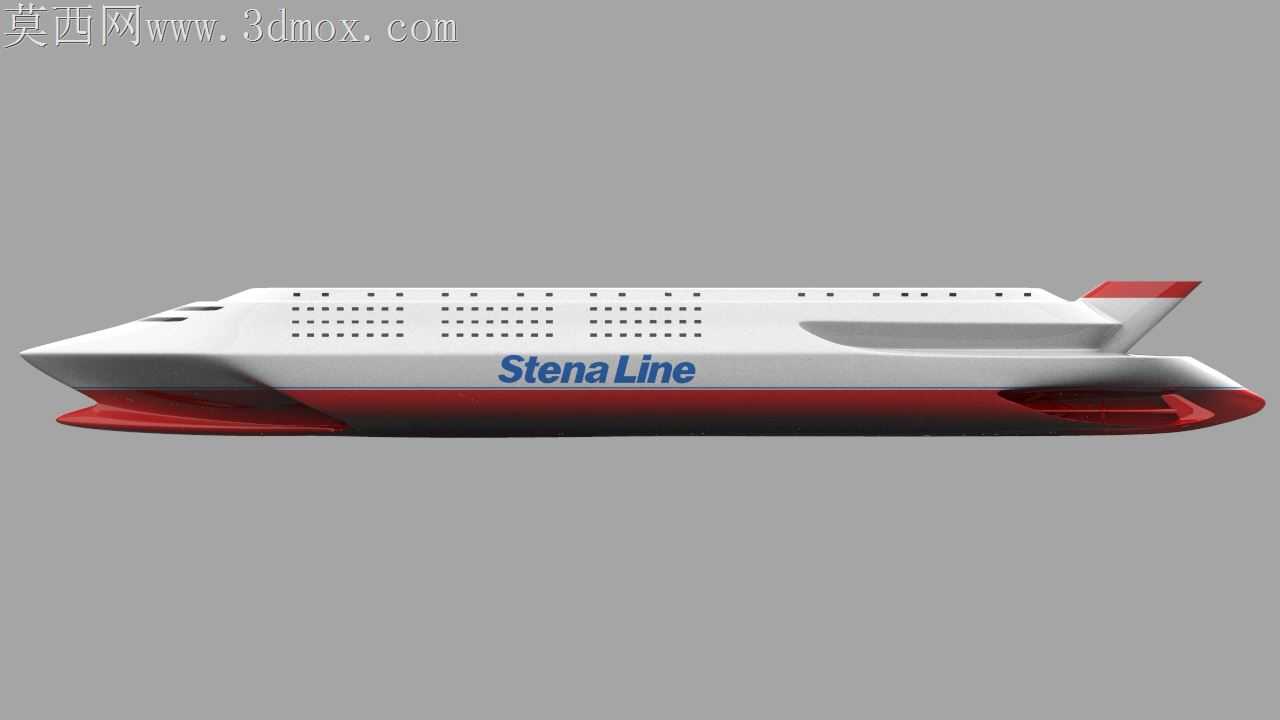

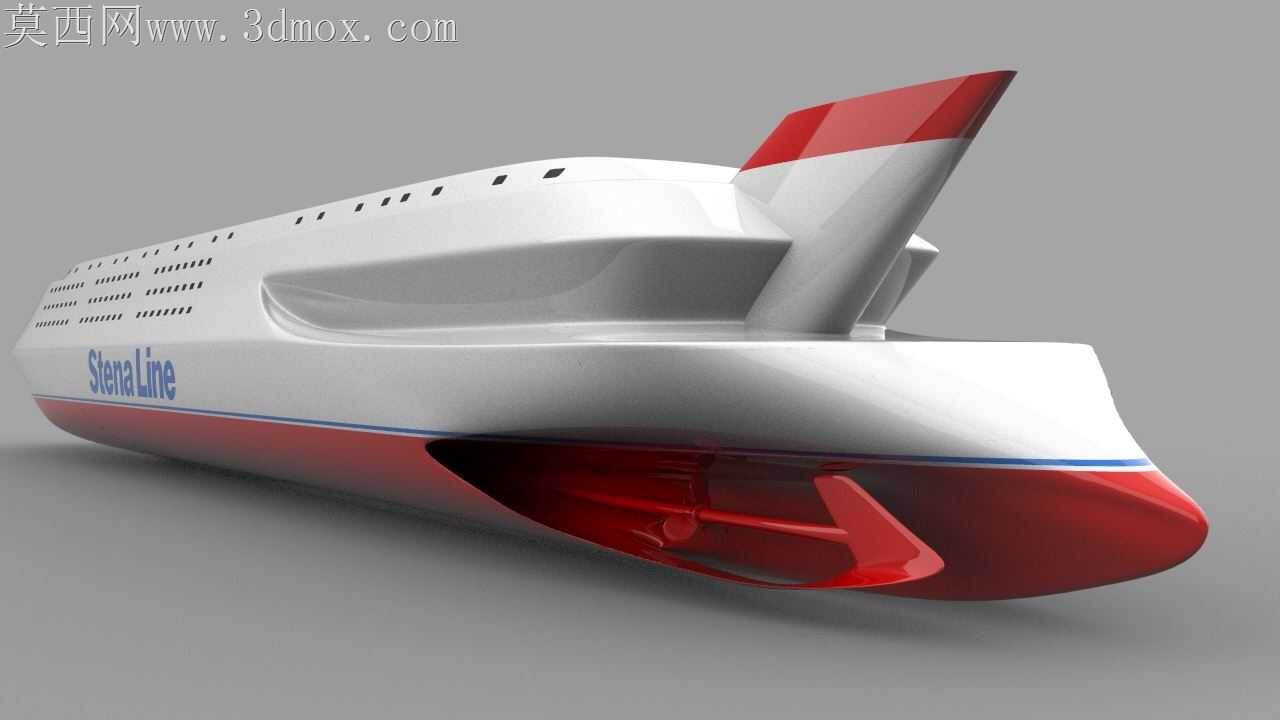

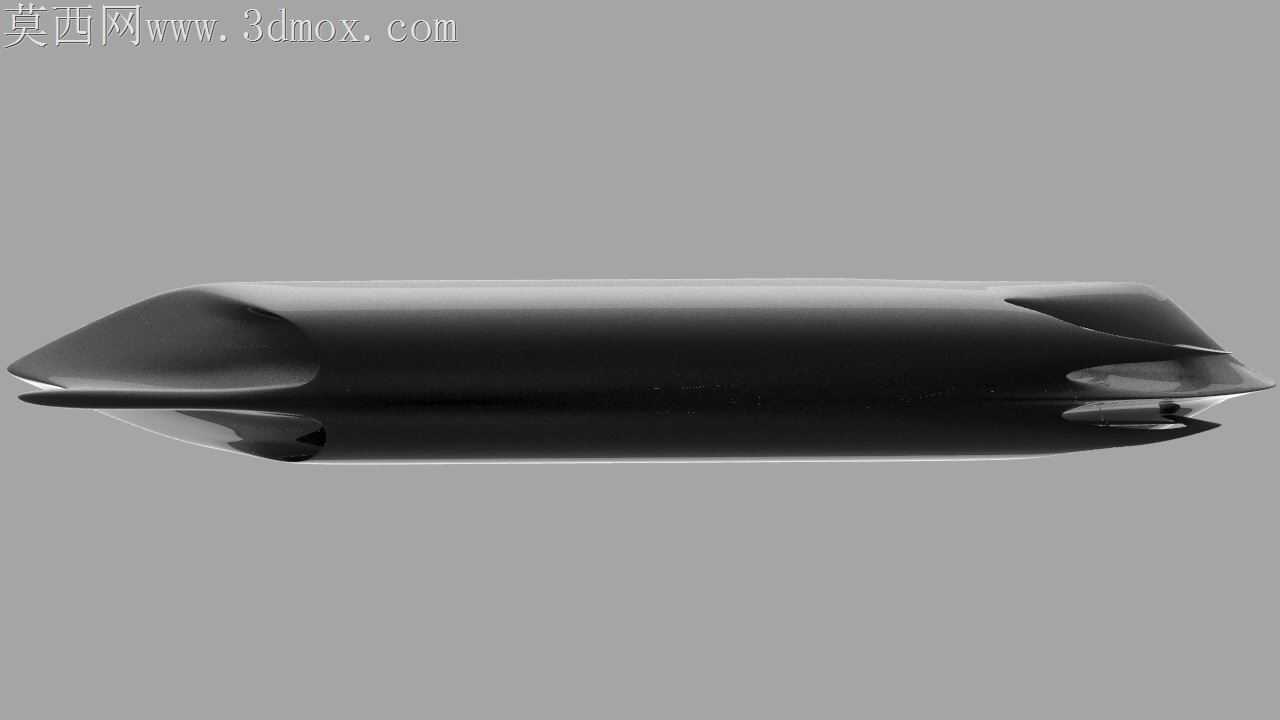

高速客滚渡轮在实际航行中，船体与水面接触的区域长期承受浪涌冲击与水流剥蚀，曲面过渡的顺滑度直接影响航行阻力与结构疲劳寿命，这也是本次曲面设计全程锚定的核心落点。船首部分的折线型破浪结构没有采用常规的圆弧过渡，而是做了三段式曲率渐变处理，最前端的尖锐切角压低水线抬升角度，中段曲面顺着船身宽度方向缓慢外扩，到上层建筑衔接处刚好和客舱侧壁的垂直面完成G2连续，既避免了曲面拼接处的应力集中，也能让破开的浪流顺着船身两侧平滑导走，不会在船腰位置形成紊流增阻。船身侧面的StenaLine标识区域特意做了微内凹的曲面沉台，不是简单的贴图附着，沉台边缘做了0.3毫米的圆角过渡，实际喷涂标识时不会因为边缘棱角出现漆料堆积，长期航行中也不容易被水流裹挟的杂物刮掉漆面。水线位置的红白色分界带没有做生硬的水平直线，而是顺着船底曲面的起伏做了随形弧度，船首位置分界带略微上抬，船尾位置微微下沉，刚好匹配高速航行时的船身姿态倾角，视觉上不会出现航行时水线“歪扭”的错位感。上层建筑的舷窗排布没有做等距均分，靠近船首的舷窗间距略窄，越往船尾间距逐步放宽，刚好匹配曲面从窄到宽的展开比例，每扇舷窗的开孔边缘都做了内倾的拔模角度，后期安装钢化玻璃时能直接卡入密封胶条，不需要额外打磨修配。船底的双体衔接槽做了曲面导流处理，两个片体之间的连接面不是平直的凹槽，而是顺着水流方向做了拱形抬升，能把片体之间裹挟的水流快速导出，降低航行时的粘滞阻力，槽体边缘的圆角半径经过反复调整，既不会因为圆角过小产生应力裂纹，也不会因为圆角过大挤占船体内部的设备安装空间。上层建筑顶部的两处内凹通风口，曲面边缘做了顺向的导流倒角，航行时迎面气流能顺着倒角直接进入通风道，不会在开口处形成风噪涡流，也能减少雨水倒灌的概率。船尾的靠泊缓冲垫安装位做了内嵌式曲面沉台，缓冲垫安装完成后表面和船身曲面完全齐平，不会突出船体表面额外增加航行阻力，沉台底部预留的排水孔顺着曲面倾斜方向布置，积水能自然排出不会在沉台内淤积腐蚀结构。整个船体的曲面拆分全部沿着结构受力的分界线布置，没有为了建模方便随意切割曲面，所有拼接缝的位置都避开了高应力区域，后期做结构加强时，加强筋能完全顺着曲面曲率贴合，不需要额外做补焊打磨，能大幅降低船体建造时的加工修整工作量。
