双柱式船舶系缆桩结构设计

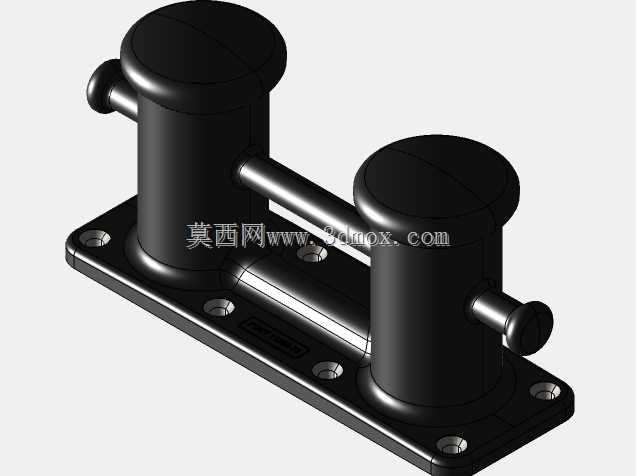

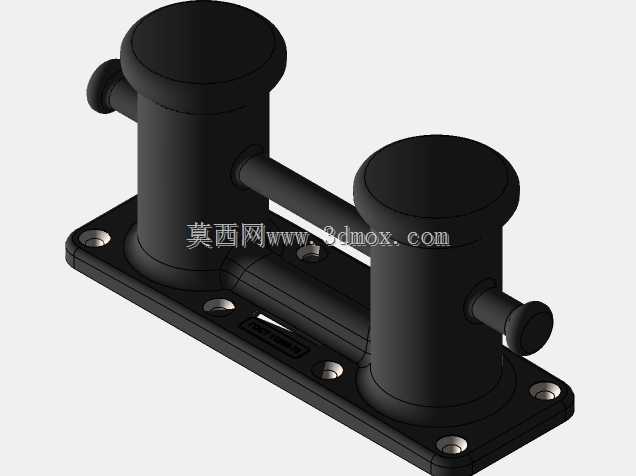

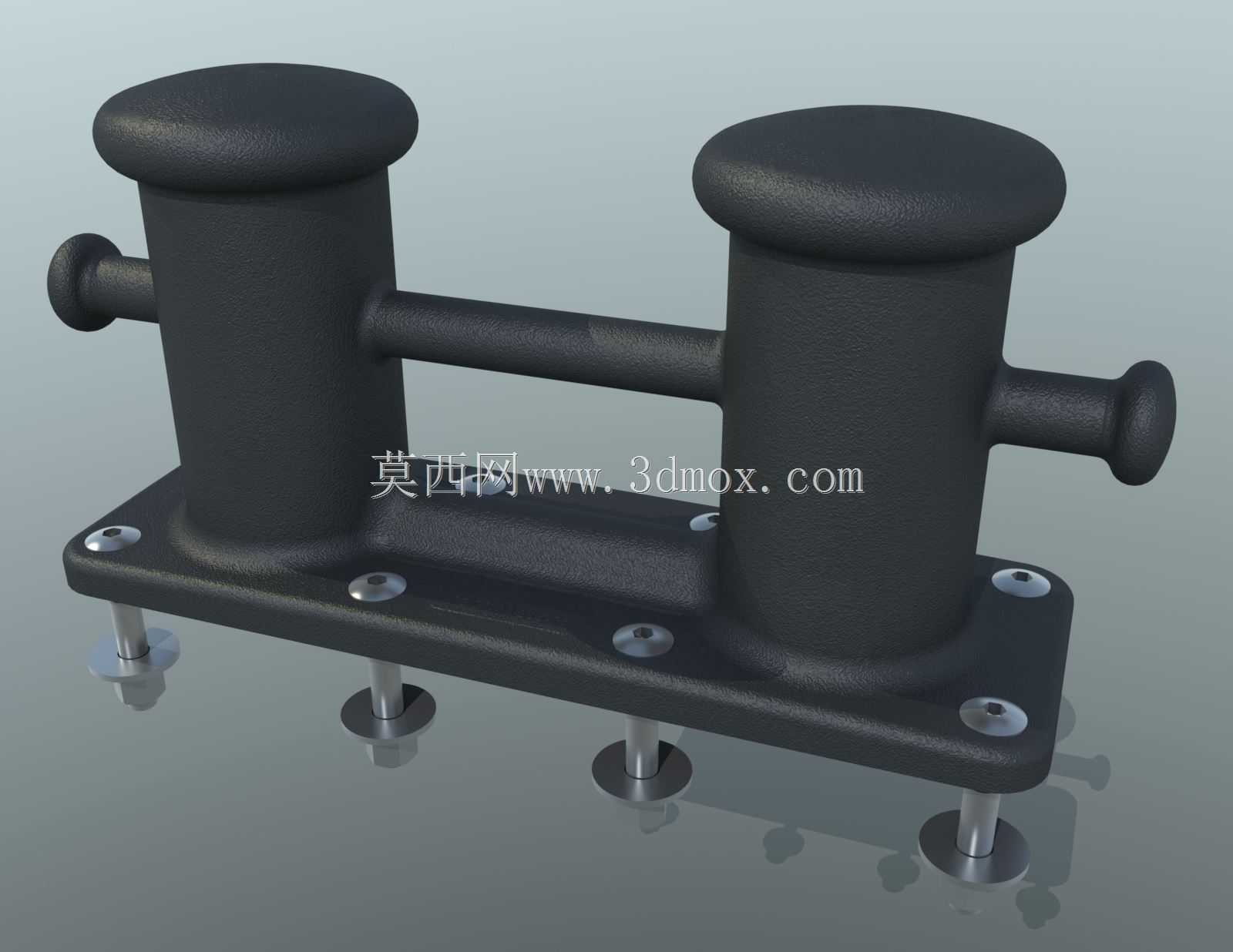

做港口系泊部件设计时最先要明确的是实际受力场景，这类双柱系缆桩主要用在中小型货运码头、内河泊位还有船舶甲板的系泊点位，日常用来缠绕固定船舶缆绳，承受船舶靠泊时的横向拉力、潮汐涨落带来的竖向窜动，还有风浪天气下的交变冲击载荷，设计时不能只看静态承重，得把缆绳反复摩擦、海水腐蚀的长期损耗算进去。建模的时候先从安装底板开始画，先确定底板的安装孔位间距，六个沉头安装孔要匹配码头预埋螺栓的常用规格，底板厚度要满足桩柱根部的抗弯要求，避免受拉时底板变形翘曲。两个圆柱形桩柱是核心受力件，柱顶做圆弧过渡的帽檐结构，不是为了好看，是防止缆绳受拉力上窜滑脱，柱身侧面的横向连接杆，一方面是强化两个桩柱的结构整体性，避免单侧受力时桩柱歪斜，另一方面也能在多根缆绳系泊时做分隔，防止缆绳互相缠绕打结。桩柱外侧伸出的短横销，是用来临时挂系缆绳绳头的，方便船员快速固定缆绳端头，不用反复绕桩。建模过程里先做单个桩柱的特征拉伸，把柱身、顶帽、侧销的特征做完再镜像生成另一侧桩柱，之后做横向连接筋和底板的合并，安装孔用沉头孔特征直接生成，要注意沉头深度要匹配螺栓头的高度，保证安装后螺栓头不突出底板平面，避免和桩座底部的预埋垫板产生间隙。底板下方的定位销柱是安装时对位用的，插入码头预埋的定位孔里，能快速对准安装位，减少现场拧螺栓时的对位调整工作量，销柱直径要比定位孔小0.2毫米左右，预留安装间隙，避免现场热胀冷缩时装不进去。渲染的时候给模型赋予铸钢喷塑的材质，表面做细微的颗粒质感，还原实际系缆桩的铸铁表面纹理，安装孔的金属切面做亮面金属质感，区分铸件和机加工面的不同视觉效果。这类系缆桩的安装边界要注意，桩柱中心到码头边缘的距离不能小于桩身直径的1.5倍，避免缆绳受力时摩擦码头边缘，加速缆绳磨损，底板安装时要垫橡胶减震垫，缓冲船舶晃动带来的冲击，减少螺栓的疲劳损伤。
