车载四路摇臂开关控制组件结构设计

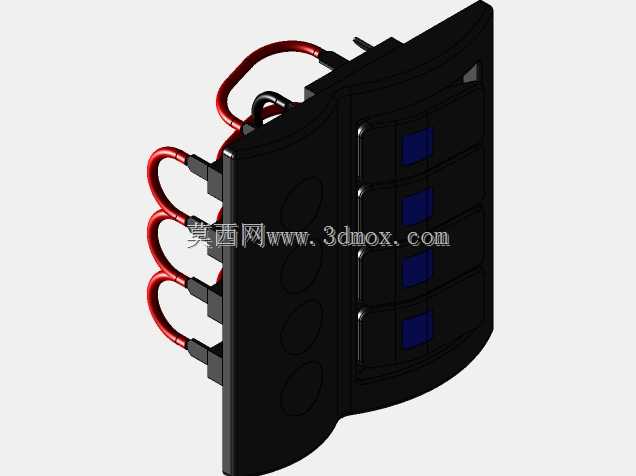

这类四路摇臂开关面板主要应用在特种改装车辆、工程作业车辆的驾驶舱操控区域，也可适配小型船舶、移动发电机组的操控台，用来集中管控多组车载附加电器的通断，比如外接工作灯、辅助散热风扇、车载气泵、警示灯这类外设，相比零散布置的单个开关，集成式面板能减少操控台开孔数量，规整布线走向，降低后期线路检修的排查难度。从结构设计来看，面板采用弧形贴合面，是为了匹配驾驶舱内常见的弧面操控台安装位，避免直角面板与安装基面出现贴合缝隙，四个摇臂开关纵向等距排布，每个开关对应独立的接线端子，预接的带绝缘护套导线直接对应开关的常开、常闭触点，省去安装时单独压接端子的工序，开关按键上的蓝色标识块做了内凹处理，长期按压不会出现标识磨损脱落的问题，面板侧边预留的固定孔位适配常用的自攻螺丝安装规格，安装边界厚度控制在常规操控台饰板的适配范围内，不需要额外做基面沉台处理。建模阶段先从安装基面的拟合开始，先根据常见操控台的弧面曲率扫掠出面板的基体曲面，拉伸切除出四个开关的安装卡槽，每个卡槽的尺寸公差按照摇臂开关的实际安装卡扣尺寸预留0.2mm的装配间隙，保证开关卡入后不会出现松旷，同时也方便后期损坏时单独拆卸更换。之后逐个构建摇臂开关的内部结构，包括按键摆臂、触点支撑座、接线插片，再绘制带绝缘层的导线，按照实际接线的弯曲走向做扫掠特征，还原线束的自然排布状态，最后对面板边缘做R1.5的圆角处理，避免安装和操作时出现锐边割手的问题。整个建模过程需要注意开关按键的摆动行程预留，保证按键在摆角范围内不会和面板卡槽发生干涉，接线端的导线弯曲半径要符合车载线束的最小弯曲半径要求，避免建模时出现直角弯折不符合实际布线工艺的问题，面板背部的走线槽深度要能完全容纳四根导线，防止安装时导线被面板和基面挤压破损。
