圆角矩形铝合金防水窗体结构设计

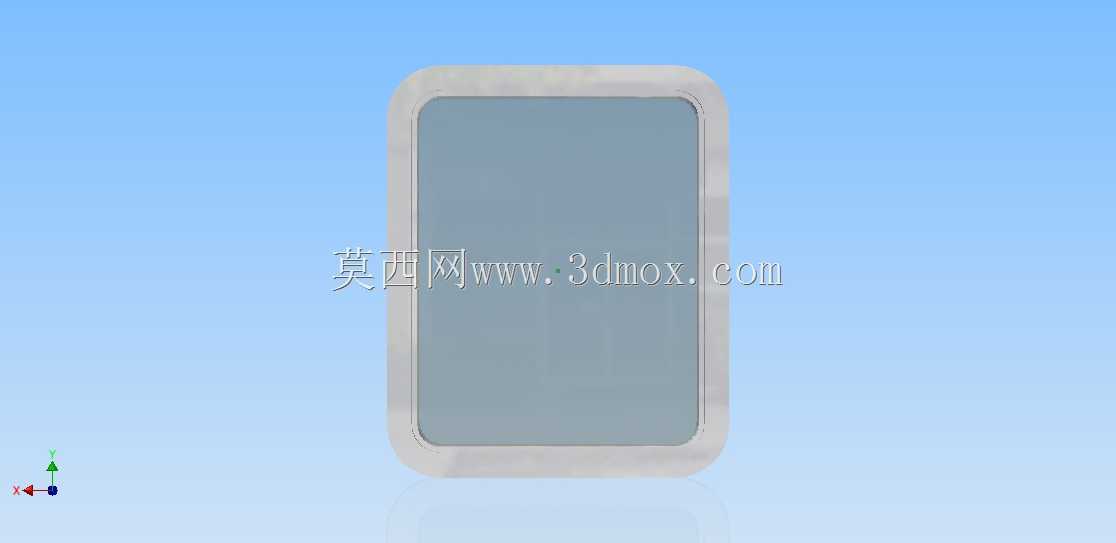

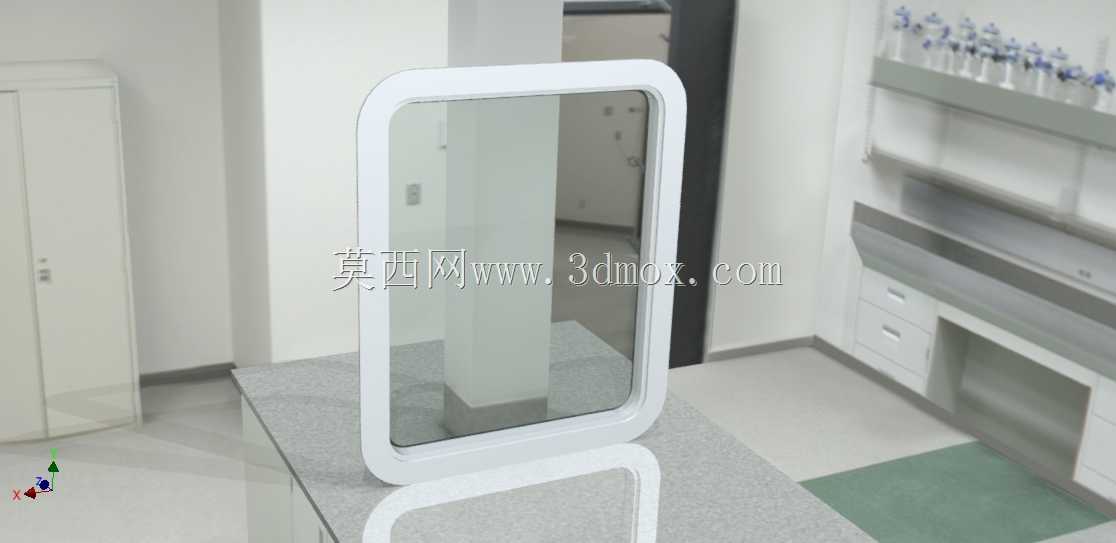

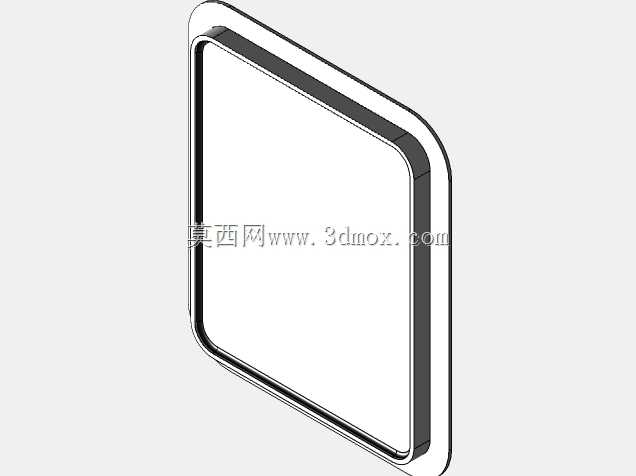

这类带圆形尖端的方形铝合金防水窗，大多应用在船舶舱室、户外设备方舱、临海作业平台的围护结构上，核心作用是在满足透光观察需求的同时，抵御外部雨水飞溅、短时积水浸泡以及高盐雾环境的侵蚀，避免窗体接缝处出现渗水漏雨的问题。实际选型过程中，首先要明确安装边界的开孔尺寸，这款窗体的外轮廓适配800x1000的安装开孔，圆角过渡的边框设计一方面能消除直角位置的应力集中，减少铝合金边框在冲压成型、长期受振动载荷时出现的开裂风险，另一方面也能避免直角接缝处的密封胶填充不连续，降低渗水隐患。建模阶段先确定窗体的整体安装基准面，以安装贴合面为草图基准绘制外轮廓，四个角采用等半径圆角过渡，匹配实际冲压折弯的工艺圆角，避免设计出无法加工的尖锐内角。之后分别绘制外框、内压边、玻璃嵌槽的截面轮廓，通过拉伸凸台生成基础实体，再对嵌槽位置做抽壳处理，预留出密封胶条的安装槽位，胶条槽的深度和宽度要匹配常用的三元乙丙防水胶条尺寸，保证装配后胶条有足够的压缩量实现密封。玻璃安装位的台阶面要做0.5度的拔模斜度，方便后续玻璃装配时的导向，同时在边框的安装孔位做沉头处理，保证装配后螺栓头不突出边框表面，避免影响窗体与安装面的贴合度。边框与安装面接触的一侧要设计一圈连续的密封胶安装槽，装配时打密封胶后能形成完整的密封环线，阻断渗水路径。不同于普通民用建筑窗，这类防水窗的边框壁厚要做加厚处理，满足户外恶劣环境下的结构强度要求，建模时要同步校核边框的抗弯截面模量，保证在受外部风压、人员意外触碰时不会出现过大变形导致密封失效。完成实体建模后，要对所有锐边做倒圆角处理，避免加工和装配过程中出现割手的问题，同时对玻璃与边框的配合间隙做干涉检查，确保预留的间隙能容纳密封胶的填充量，不会出现装配时玻璃被挤压碎裂的情况。
