小型休闲观光游艇外观结构设计

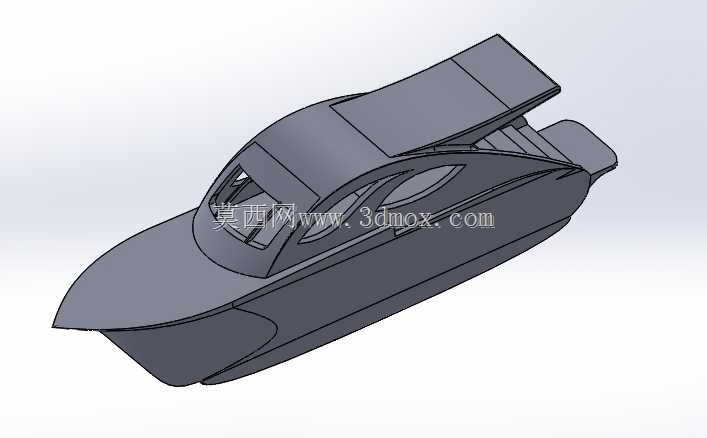

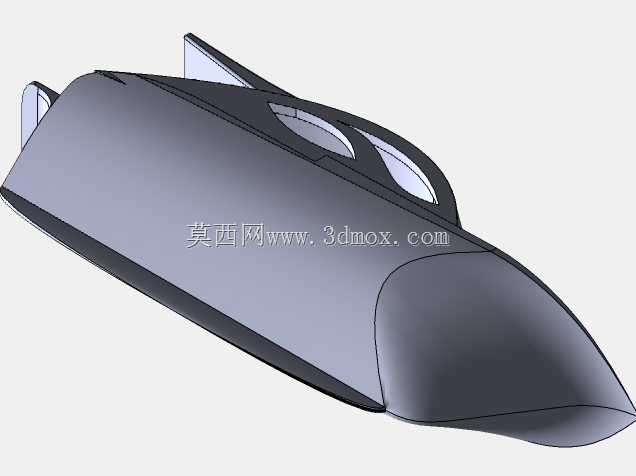

这款小型休闲游艇的三维建模，首先要匹配近岸观光、私人短途水上出行的实际应用场景，日常使用场景多为内陆湖泊、平缓近岸海域的休闲游览、亲友小范围水上聚会，不需要适配远海复杂海况的高强度结构，设计时优先兼顾乘坐舒适性与外形的流畅观感。建模初始阶段先确定船体的整体尺寸边界，总长控制在6米级，型宽控制在2.2米左右，吃水深度设定为0.4米，保证在浅水区也能顺利通行，不会出现搁浅问题，上层建筑的高度控制在1.8米以内，预留足够的内部站立空间同时降低航行时的风阻。建模过程先从船体型线入手，先绘制中纵剖面的轮廓曲线，再依次拉出各站号的横剖线，通过放样生成主船体的曲面壳体，船首采用前倾式的深V型底设计，航行时可以有效破开波浪，降低兴波阻力，提升低速航行时的平稳性，船尾设置平直的尾封板结构，后续可外挂舷外机作为动力输出接口。上层建筑的建模先确定驾驶区与客舱的分隔边界，前侧驾驶区预留弧形挡风玻璃的安装位，侧窗采用不规则的流线型开孔，既保证舱内的采光效果，也能和整体曲面造型保持风格统一，顶部设置一体化的顶棚结构，从船首上方一直延伸到船尾客舱区域，可起到遮阳挡雨的作用，顶棚后侧做阶梯式的抬升造型，避免遮挡后排乘客的前方视野。建模过程中要注意壳体的厚度统一设定为8毫米，对应玻璃钢材质的实际成型厚度，所有曲面交接位置都做R15以上的圆角过渡，避免应力集中，也符合实际船舶制造时的糊制成型工艺要求，船体两侧设置凸起的舷弧结构，既可以提升甲板的上浪防护能力，也能在视觉上让船体更具力量感。内部结构建模时，在驾驶区预留仪表盘、操纵台的安装空间，客舱区域预留座椅的安装固定位，船尾预留小型登船平台的边界，方便人员上下船与临时停靠时的操作。整个建模过程先完成整体曲面的搭建，再逐步细化各部位的安装接口、开孔位置，最后检查所有曲面的连续性，保证G2连续的曲面过渡，避免后续出工程图时出现曲面不光顺的问题，模型完成后可直接用于后续的结构强度校核、外观渲染展示，也可作为同类型小型游艇改型设计的基础母型，调整尺寸与局部造型就能快速衍生出不同定位的休闲船型。
