双动力小型铝合金作业艇结构设计

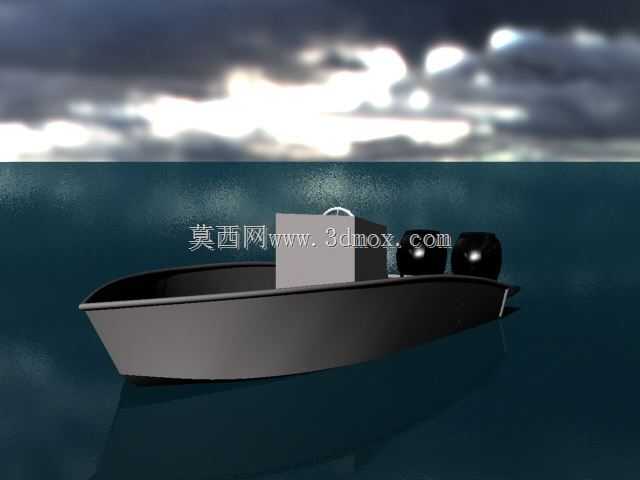

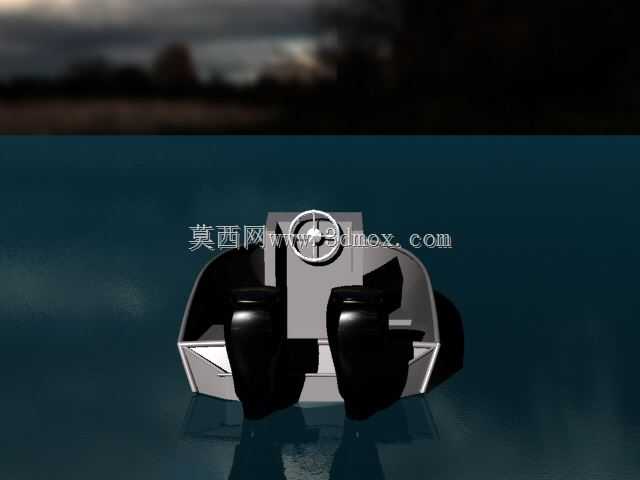

这款小型铝合金作业艇的三维建模过程，首先从船体线型的光顺处理开始，先在三维软件中导入母型船的型值点，通过控制点调整舷弧、舭部折角线的曲率，保证航行时的破水阻力控制在合理区间，同时兼顾近岸浅水区的通过性，船体吃水控制在0.4米以内，总长控制在5.8米，型宽2.2米，能够适配小型拖车的公路运输边界，不需要办理超宽运输手续。建模时优先处理船体外壳的板厚拆分，船底采用5mm厚的5083铝合金板，舷侧板采用4mm板材，甲板采用3mm花纹铝板，所有板材的拼接缝都预留了45度焊接坡口，在三维装配环境中提前校验焊缝的可达性，避免出现焊枪无法伸入的死角。动力部分采用双外挂舷外机的布置方案，艉板位置预留了标准的挂机安装孔位，同时做了加厚加强处理，在三维软件中做了挂载后的重心校核，保证双机满油状态下船体纵倾角不超过3度，航行时不会出现艏倾或者艉坐的问题。中部的控制台采用模块化设计，和船体甲板通过螺栓连接，预留了操纵系统、油路、电路的走线槽，后期可以根据使用需求快速更换控制台布局，既可以作为休闲垂钓艇使用，也可以更换为作业载具，搭载小型水文监测设备或者近岸养殖作业工具。建模过程中先做船体的整体曲面建模，确认曲面没有收敛、褶皱问题后，再拆分各个板件，添加折边、加强筋结构，船体内侧每隔400mm布置一道横向肋骨，肋骨采用L型铝合金型材，和船体外板采用塞焊连接，在三维环境中提前排布所有肋骨的位置，避开燃油箱、电瓶的安装空间，同时保证船体的整体刚度，在满载1.2吨载荷的情况下，船体中部的挠度不超过总长的1/500。艏部设置了小型锚链舱，预留了锚机的安装基座，舷侧设置了可拆卸的护栏安装孔，不需要护栏时可以用橡胶堵头封堵孔位，保持船体侧面的平整性。渲染环节重点模拟了水面航行的光影效果，验证船体表面的反光均匀性，确认所有外露的安装孔位、拼接缝都对齐一致，没有出现建模时的坐标偏移问题，整个建模过程从曲面构建到结构拆分再到装配校验，全程在同一软件环境中完成，避免不同格式转换带来的曲面破面问题，最终的模型可以直接导出工程图纸用于板材下料和焊接工装制作。
